Пересувна вбиральня

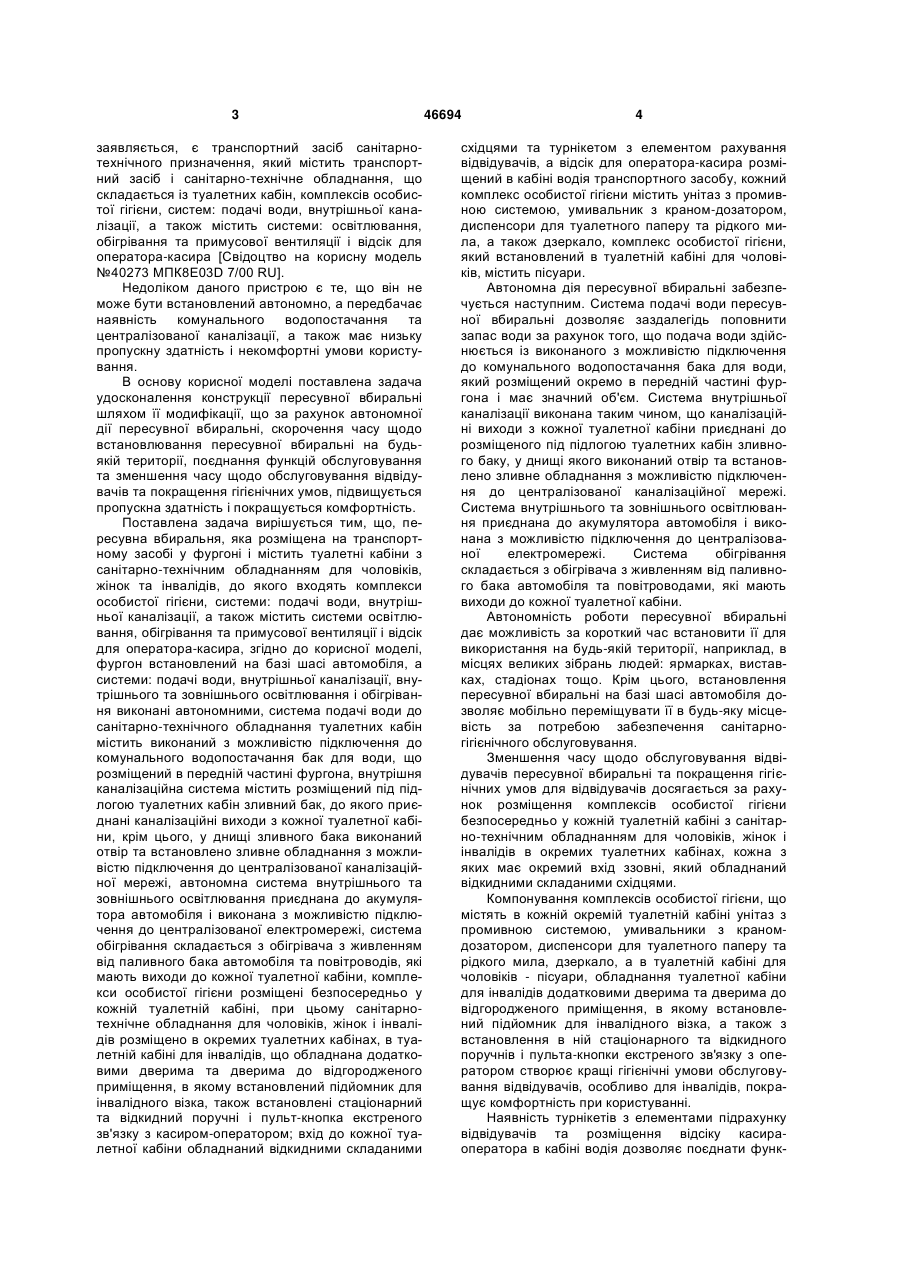

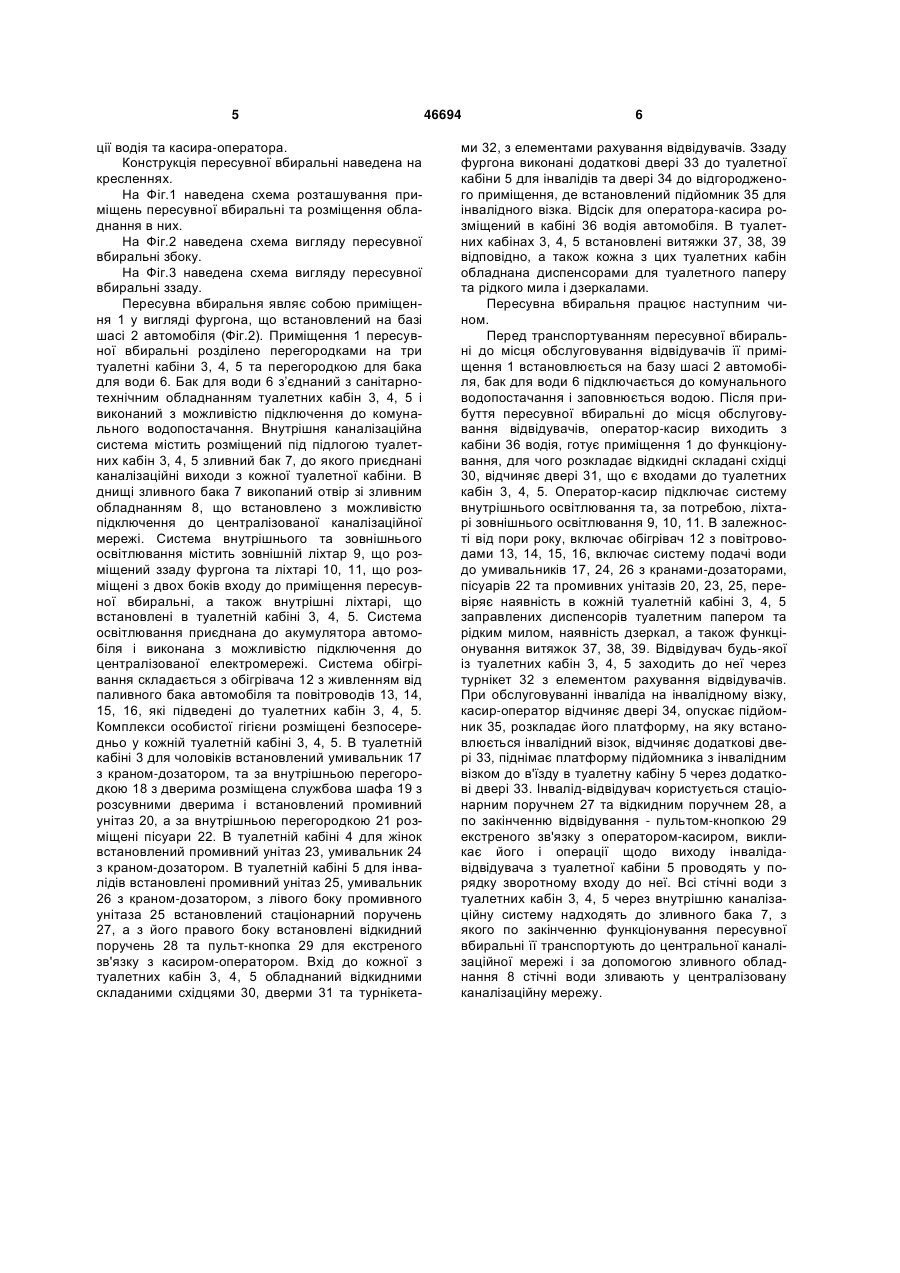

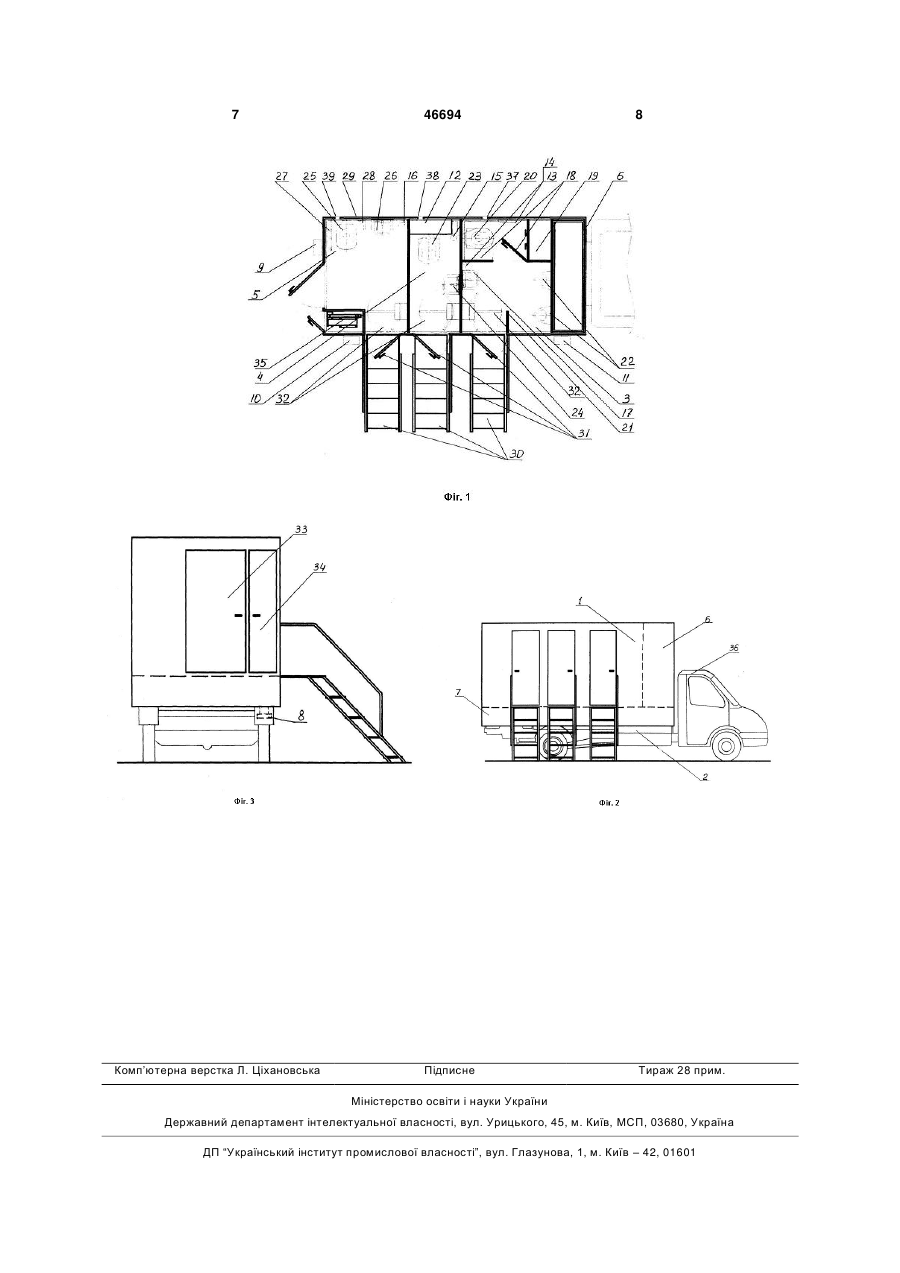

1. Пересувна вбиральня, що розміщена на транспортному засобі у фургоні і містить туалетні кабіни з сантехнічним обладнанням для чоловіків, жінок та інвалідів, до якого входять комплекси особистої гігієни, системи подачі води та внутрішньої каналізації, а також містить системи освітлювання, обігрівання та примусової вентиляції і відсік для оператора-касира, яка відрізняється тим, що фургон встановлений на базі шасі автомобіля, а системи подачі води та внутрішньої каналізації, внутрішнього та зовнішнього освітлювання і обігрівання виконані автономними, система подачі води до санітарно-технічного обладнання туалетних кабін містить виконаний з можливістю підключення до комунального водопостачання бак для води, що розміщений в передній частині фургона, внутрішня каналізаційна система містить розміщений під підлогою туалетних кабін зливний бак, до якого приєднані каналізаційні виходи з кожної туалетної кабіни, крім цього, у днищі зливного бака виконаний отвір та встановлено зливне обладнання з можливістю підключення до централізованої каналізаційної мережі, автономна система внутрішнього та зовнішнього освітлювання приєднана до аку U 2 46694 1 3 заявляється, є транспортний засіб санітарнотехнічного призначення, який містить транспортний засіб і санітарно-технічне обладнання, що складається із туалетних кабін, комплексів особистої гігієни, систем: подачі води, внутрішньої каналізації, а також містить системи: освітлювання, обігрівання та примусової вентиляції і відсік для оператора-касира [Свідоцтво на корисну модель №40273 МПК8E03D 7/00 RU]. Недоліком даного пристрою є те, що він не може бути встановлений автономно, а передбачає наявність комунального водопостачання та централізованої каналізації, а також має низьку пропускну здатність і некомфортні умови користування. В основу корисної моделі поставлена задача удосконалення конструкції пересувної вбиральні шляхом її модифікації, що за рахунок автономної дії пересувної вбиральні, скорочення часу щодо встановлювання пересувної вбиральні на будьякій території, поєднання функцій обслуговування та зменшення часу щодо обслуговування відвідувачів та покращення гігієнічних умов, підвищується пропускна здатність і покращується комфортність. Поставлена задача вирішується тим, що, пересувна вбиральня, яка розміщена на транспортному засобі у фургоні і містить туалетні кабіни з санітарно-технічним обладнанням для чоловіків, жінок та інвалідів, до якого входять комплекси особистої гігієни, системи: подачі води, внутрішньої каналізації, а також містить системи освітлювання, обігрівання та примусової вентиляції і відсік для оператора-касира, згідно до корисної моделі, фургон встановлений на базі шасі автомобіля, а системи: подачі води, внутрішньої каналізації, внутрішнього та зовнішнього освітлювання і обігрівання виконані автономними, система подачі води до санітарно-технічного обладнання туалетних кабін містить виконаний з можливістю підключення до комунального водопостачання бак для води, що розміщений в передній частині фургона, внутрішня каналізаційна система містить розміщений під підлогою туалетних кабін зливний бак, до якого приєднані каналізаційні виходи з кожної туалетної кабіни, крім цього, у днищі зливного бака виконаний отвір та встановлено зливне обладнання з можливістю підключення до централізованої каналізаційної мережі, автономна система внутрішнього та зовнішнього освітлювання приєднана до акумулятора автомобіля і виконана з можливістю підключення до централізованої електромережі, система обігрівання складається з обігрівача з живленням від паливного бака автомобіля та повітроводів, які мають виходи до кожної туалетної кабіни, комплекси особистої гігієни розміщені безпосередньо у кожній туалетній кабіні, при цьому санітарнотехнічне обладнання для чоловіків, жінок і інвалідів розміщено в окремих туалетних кабінах, в туалетній кабіні для інвалідів, що обладнана додатковими дверима та дверима до відгородженого приміщення, в якому встановлений підйомник для інвалідного візка, також встановлені стаціонарний та відкидний поручні і пульт-кнопка екстреного зв'язку з касиром-оператором; вхід до кожної туалетної кабіни обладнаний відкидними складаними 46694 4 східцями та турнікетом з елементом рахування відвідувачів, а відсік для оператора-касира розміщений в кабіні водія транспортного засобу, кожний комплекс особистої гігієни містить унітаз з промивною системою, умивальник з краном-дозатором, диспенсори для туалетного паперу та рідкого мила, а також дзеркало, комплекс особистої гігієни, який встановлений в туалетній кабіні для чоловіків, містить пісуари. Автономна дія пересувної вбиральні забезпечується наступним. Система подачі води пересувної вбиральні дозволяє заздалегідь поповнити запас води за рахунок того, що подача води здійснюється із виконаного з можливістю підключення до комунального водопостачання бака для води, який розміщений окремо в передній частині фургона і має значний об'єм. Система внутрішньої каналізації виконана таким чином, що каналізаційні виходи з кожної туалетної кабіни приєднані до розміщеного під підлогою туалетних кабін зливного баку, у днищі якого виконаний отвір та встановлено зливне обладнання з можливістю підключення до централізованої каналізаційної мережі. Система внутрішнього та зовнішнього освітлювання приєднана до акумулятора автомобіля і виконана з можливістю підключення до централізованої електромережі. Система обігрівання складається з обігрівача з живленням від паливного бака автомобіля та повітроводами, які мають виходи до кожної туалетної кабіни. Автономність роботи пересувної вбиральні дає можливість за короткий час встановити її для використання на будь-якій території, наприклад, в місцях великих зібрань людей: ярмарках, виставках, стадіонах тощо. Крім цього, встановлення пересувної вбиральні на базі шасі автомобіля дозволяє мобільно переміщувати її в будь-яку місцевість за потребою забезпечення санітарногігієнічного обслуговування. Зменшення часу щодо обслуговування відвідувачів пересувної вбиральні та покращення гігієнічних умов для відвідувачів досягається за рахунок розміщення комплексів особистої гігієни безпосередньо у кожній туалетній кабіні з санітарно-технічним обладнанням для чоловіків, жінок і інвалідів в окремих туалетних кабінах, кожна з яких має окремий вхід ззовні, який обладнаний відкидними складаними східцями. Компонування комплексів особистої гігієни, що містять в кожній окремій туалетній кабіні унітаз з промивною системою, умивальники з краномдозатором, диспенсори для туалетного паперу та рідкого мила, дзеркало, а в туалетній кабіні для чоловіків - пісуари, обладнання туалетної кабіни для інвалідів додатковими дверима та дверима до відгородженого приміщення, в якому встановлений підйомник для інвалідного візка, а також з встановлення в ній стаціонарного та відкидного поручнів і пульта-кнопки екстреного зв'язку з оператором створює кращі гігієнічні умови обслуговування відвідувачів, особливо для інвалідів, покращує комфортність при користуванні. Наявність турнікетів з елементами підрахунку відвідувачів та розміщення відсіку касираоператора в кабіні водія дозволяє поєднати функ 5 ції водія та касира-оператора. Конструкція пересувної вбиральні наведена на кресленнях. На Фіг.1 наведена схема розташування приміщень пересувної вбиральні та розміщення обладнання в них. На Фіг.2 наведена схема вигляду пересувної вбиральні збоку. На Фіг.3 наведена схема вигляду пересувної вбиральні ззаду. Пересувна вбиральня являє собою приміщення 1 у вигляді фургона, що встановлений на базі шасі 2 автомобіля (Фіг.2). Приміщення 1 пересувної вбиральні розділено перегородками на три туалетні кабіни 3, 4, 5 та перегородкою для бака для води 6. Бак для води 6 з’єднаний з санітарнотехнічним обладнанням туалетних кабін 3, 4, 5 і виконаний з можливістю підключення до комунального водопостачання. Внутрішня каналізаційна система містить розміщений під підлогою туалетних кабін 3, 4, 5 зливний бак 7, до якого приєднані каналізаційні виходи з кожної туалетної кабіни. В днищі зливного бака 7 викопаний отвір зі зливним обладнанням 8, що встановлено з можливістю підключення до централізованої каналізаційної мережі. Система внутрішнього та зовнішнього освітлювання містить зовнішній ліхтар 9, що розміщений ззаду фургона та ліхтарі 10, 11, що розміщені з двох боків входу до приміщення пересувної вбиральні, а також внутрішні ліхтарі, що встановлені в туалетній кабіні 3, 4, 5. Система освітлювання приєднана до акумулятора автомобіля і виконана з можливістю підключення до централізованої електромережі. Система обігрівання складається з обігрівача 12 з живленням від паливного бака автомобіля та повітроводів 13, 14, 15, 16, які підведені до туалетних кабін 3, 4, 5. Комплекси особистої гігієни розміщені безпосередньо у кожній туалетній кабіні 3, 4, 5. В туалетній кабіні 3 для чоловіків встановлений умивальник 17 з краном-дозатором, та за внутрішньою перегородкою 18 з дверима розміщена службова шафа 19 з розсувними дверима і встановлений промивний унітаз 20, а за внутрішньою перегородкою 21 розміщені пісуари 22. В туалетній кабіні 4 для жінок встановлений промивний унітаз 23, умивальник 24 з краном-дозатором. В туалетній кабіні 5 для інвалідів встановлені промивний унітаз 25, умивальник 26 з краном-дозатором, з лівого боку промивного унітаза 25 встановлений стаціонарний поручень 27, а з його правого боку встановлені відкидний поручень 28 та пульт-кнопка 29 для екстреного зв'язку з касиром-оператором. Вхід до кожної з туалетних кабін 3, 4, 5 обладнаний відкидними складаними східцями 30, дверми 31 та турнікета 46694 6 ми 32, з елементами рахування відвідувачів. Ззаду фургона виконані додаткові двері 33 до туалетної кабіни 5 для інвалідів та двері 34 до відгородженого приміщення, де встановлений підйомник 35 для інвалідного візка. Відсік для оператора-касира розміщений в кабіні 36 водія автомобіля. В туалетних кабінах 3, 4, 5 встановлені витяжки 37, 38, 39 відповідно, а також кожна з цих туалетних кабін обладнана диспенсорами для туалетного паперу та рідкого мила і дзеркалами. Пересувна вбиральня працює наступним чином. Перед транспортуванням пересувної вбиральні до місця обслуговування відвідувачів її приміщення 1 встановлюється на базу шасі 2 автомобіля, бак для води 6 підключається до комунального водопостачання і заповнюється водою. Після прибуття пересувної вбиральні до місця обслуговування відвідувачів, оператор-касир виходить з кабіни 36 водія, готує приміщення 1 до функціонування, для чого розкладає відкидні складані східці 30, відчиняє двері 31, що є входами до туалетних кабін 3, 4, 5. Оператор-касир підключає систему внутрішнього освітлювання та, за потребою, ліхтарі зовнішнього освітлювання 9, 10, 11. В залежності від пори року, включає обігрівач 12 з повітроводами 13, 14, 15, 16, включає систему подачі води до умивальників 17, 24, 26 з кранами-дозаторами, пісуарів 22 та промивних унітазів 20, 23, 25, перевіряє наявність в кожній туалетній кабіні 3, 4, 5 заправлених диспенсорів туалетним папером та рідким милом, наявність дзеркал, а також функціонування витяжок 37, 38, 39. Відвідувач будь-якої із туалетних кабін 3, 4, 5 заходить до неї через турнікет 32 з елементом рахування відвідувачів. При обслуговуванні інваліда на інвалідному візку, касир-оператор відчиняє двері 34, опускає підйомник 35, розкладає його платформу, на яку встановлюється інвалідний візок, відчиняє додаткові двері 33, піднімає платформу підйомника з інвалідним візком до в'їзду в туалетну кабіну 5 через додаткові двері 33. Інвалід-відвідувач користується стаціонарним поручнем 27 та відкидним поручнем 28, а по закінченню відвідування - пультом-кнопкою 29 екстреного зв'язку з оператором-касиром, викликає його і операції щодо виходу інвалідавідвідувача з туалетної кабіни 5 проводять у порядку зворотному входу до неї. Всі стічні води з туалетних кабін 3, 4, 5 через внутрішню каналізаційну систему надходять до зливного бака 7, з якого по закінченню функціонування пересувної вбиральні її транспортують до центральної каналізаційної мережі і за допомогою зливного обладнання 8 стічні води зливають у централізовану каналізаційну мережу. 7 Комп’ютерна верстка Л. Ціхановська 46694 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
