Подвійний кулірний прес-ажурний трикотаж

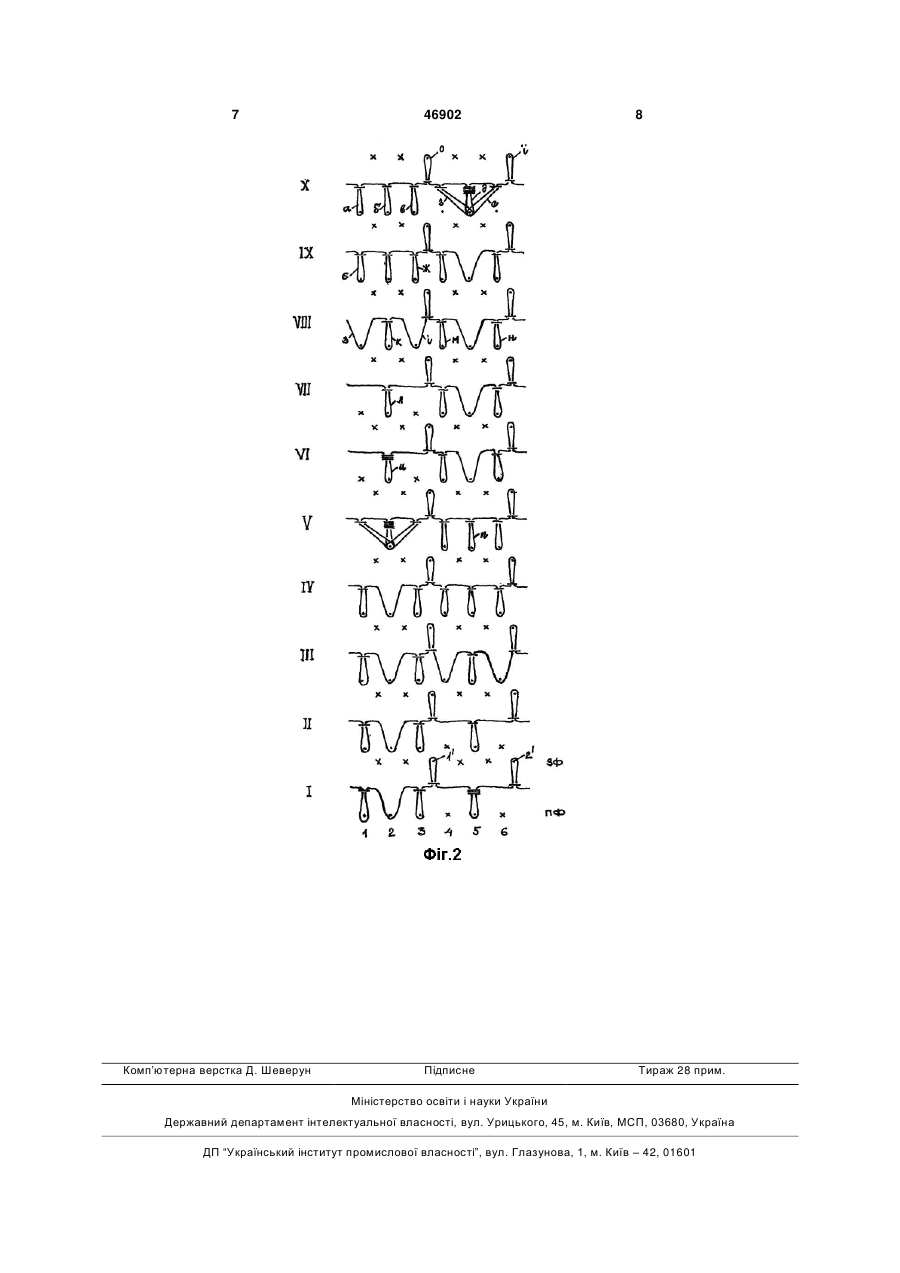

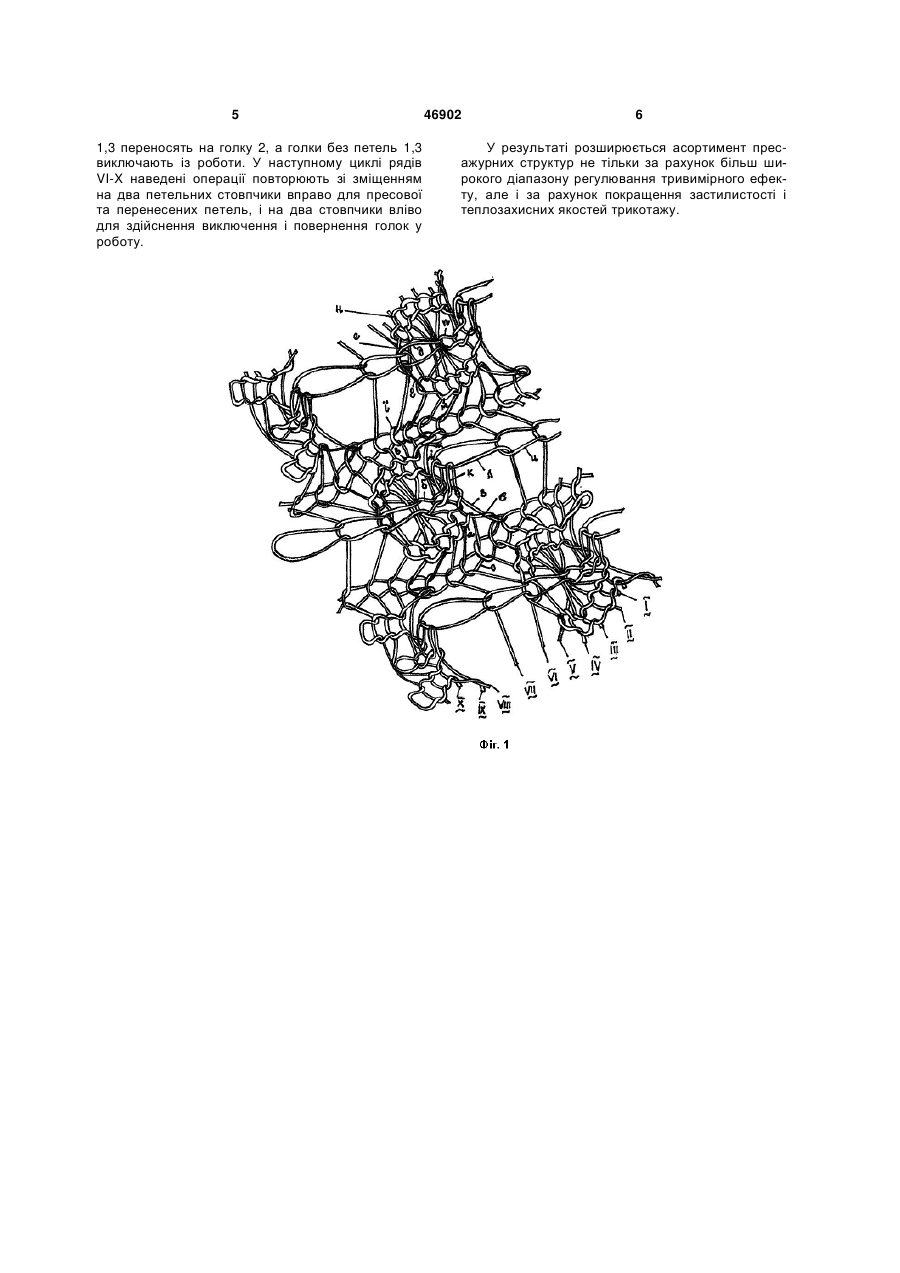

Подвійний кулірний прес-ажурний трикотаж з шаховим розміщенням пресових петель високого індексу та фрагментів пропущених петельних стовпчиків таким чином, що наступна пресова петля рапорту переплетення розташована через два 3 петлею, яка пров'язана крізь попередню пресову петлю рапорту, і на яку переносять сусідні петлі вздовж ряду, а попередні фрагменти пропущених петельних стовпчиків завершують раніше початку наступних принаймні на два ряди, згідно з корисною моделлю, між крайніми стовпчиками сусідніх комплексів пресових петель розміщують петельні стовпчики сформовані іншою системою голок протилежної голківниці. Змінюючи щільність в'язання на виворітному боці в'язки у додаткових стовпчиках можна плавно і у широкому діапазоні регулювати тривимірний ефект за рахунок зміни інтенсивності стягування внутрішніх зон напруженого каркасу на лицевій стороні трикотажу без погіршення рівномірності її петельної структури. На фіг. 1 представлено графічну схему петельної структури подвійного кулірного пресажурного трикотажу; на фіг 2 - графічний запис схеми в'язання цього трикотажу. На фіг. 1,2: 1-Х петельні ряди, 1-6 - петельні стовпчики рапорту переплетення лицевого боку переплетення, 1’, 2' петельні стовпчики виворітного боку переплетення, а, б, в, ... n - елементи петельної структури. Пропущені петельні стовпчики або виключені із роботи голки позначені символом х; ЗФ - задня фонтура, ПФ - передня фонтура. Аналіз фіг. 1 та фіг. 2 дозволяє виділити у рядах 1-Х напружені та послаблені зони, які змінюють одна одну в процесі в'язання у шаховому порядку. Напружені зони співпадають з пресовими петлями високого індексу, послаблені - з фрагментами пропущених петельних стовпчиків. У рядах VI-X напружена зона визначається пресовою петлею п. Петлю д цієї зони пров'язують крізь пресову петлю n з чотирма накидами. У рядах VI-X це найкоротший петельний стовпчик. Він сприймає більшу частину загальної відтяжки полотна. Послабленою зоною у рядах VI-X є петельний стовпчик петлі б. Він утворений петлями гладі. У рядах VI,VII ці петлі збільшені за рахунок видовжених протяжок у місцях пропущених петельних стовпчиків та круглих петель комплексу пресової петлі n. Цей петельний стовпчик значно довший попереднього. На нього припадає мінімальна доля загальної відтяжки. Напруга петельних зв'язків по вертикалі у першій зоні зростає і у другій послаблюється по мірі формування накидів. У ряді X напруження у стовпчику петлі n зростає, а у стовпчику петлі б падає настільки, що введення додаткових петель о, ї, порівняно з найближчим аналогом, не перешкоджає зменшенню розміру менш напружених петель а, в при перенесенні петель г, е на петлю д. Через петлі а, в частково зменшує розмір і стає більш напруженою наступна пресова петля б. У той же час петлі г, е перенесені на петлю д, фіксують розмір останньої. Взаємодія попередньої пресової петлі n із наступною пресовою петлею б рапорту в'язання через систему перенесених петель а, в та петлю д призводить до утворення замка, який не тільки перешкоджає перетяжці нитки у наступну пресову петлю б, але і фіксує розмір петлі д, пров'язаної крізь попередню пресову петлю n. 46902 4 Збалансування довжин напружених і послаблених петельних стовпчиків вздовж заправки полотна для зняття критичної внутрішньої напруги у пресовій петлі б під час подальшого формування чотирьох накидів здійснюється не за рахунок традиційного видовження пресової петлі високого індексу та пров'язаної крізь неї петлі, а за рахунок найслабшої ланки послабленої зони - петлі л. Вона є останньою петлею між фрагментами пропущених петельних стовпчиків 1,3. У петлі л найсприятливіші умови для видовження за рахунок перетяжки нитки із сусідніх круглих петель пресової петлі п через практично прямі, з мінімумом точок перегину, видовжені протяжки у місцях пропущених петельних стовпчиків 1,3 та із самих видовжених протяжок. По обидва боки від збільшеної петлі л створюються ажурні просвіти, які додатково посилюють незамкнуті петлі з, і. Навколо затягнутих пресових петель б та и сформовують щільні структурні вузли із круглих петель пресових комплексів, пров'язаних крізь пресові петлі та перенесених петель. Ці вузли розміщені у шаховому порядку. Вони визначають високу стабільність структури і взаємно урівноважують один одного. Утворюється своєрідний напружений каркас, який стягує структуру внутрішніх ажурних ділянок. Завершення фрагментів пропущених петельних стовпчиків 1,3 на два ряди раніше початку наступних поповнює структуру внутрішніх ділянок додатковими петлями є, ж та незамкнутими петлями з, і. Останні збільшують петлю к до розміру, який значно перевищує відведений їй міжрядковий простір. Додаткові елементи є, ж, з, і створюють надлишок їх у внутрішніх зонах стягуючого каркасу. Це призводить до розвернення збільшених петель к вздовж третього виміру по відношенні до двовимірної поверхні трикотажу. Орієнтовані перпендикулярно поверхні трикотажу петлі к піднімають над собою видовжені петлі л. Введення додаткових петельних стовпчиків 1’,2', сформованих голками іншої фонтури, порівняно з найближчим аналогом, дозволяє впливати на інтенсивність стягування каркасом внутрішніх ділянок за умови зміни щільності в'язання цих стовпчиків. У разі збільшення щільності в'язання тривимірний ефект посилюється за рахунок збільшення розміру петель к, л, и послабленої зони. Це пояснюється більш компактним розміщенням структурних вузлів каркасу і створенням додаткового надлишку нитки у подовжених протяжках та у незамкнутих петлях з, і. Структура подвійного пресажурного трикотажу стає більш площинною, оскільки петлі м, н не розвертають весь комплекс круглих петель до лицевої сторони, як у найближчого аналога. На такому фоні краще читаються збільшені петлі тривимірного ефекту. Запропоновану структуру подвійного пресажурного трикотажу отримують у рядах I-IV рапорту в'язання (фіг.2) за рахунок пров'язування петель голками 1,3,5 передньої та голками 1’,2' задньої фонтур. Голки 2 формують чотири накиди. Голки 4,6 виключені із роботи у рядах ІДІ. У ряді III їх повертають у роботу і вони формують незамкнуті петлі, а у ряді IV - замкнуті петлі. Петельний ряд V пров'язують усі голки рапорту, і петлі голок 5 1,3 переносять на голку 2, а голки без петель 1,3 виключають із роботи. У наступному циклі рядів VI-X наведені операції повторюють зі зміщенням на два петельних стовпчики вправо для пресової та перенесених петель, і на два стовпчики вліво для здійснення виключення і повернення голок у роботу. 46902 6 У результаті розширюється асортимент пресажурних структур не тільки за рахунок більш широкого діапазону регулювання тривимірного ефекту, але і за рахунок покращення застилистості і теплозахисних якостей трикотажу. 7 Комп’ютерна верстка Д. Шеверун 46902 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
