Рівнеміри сипучих матеріалів

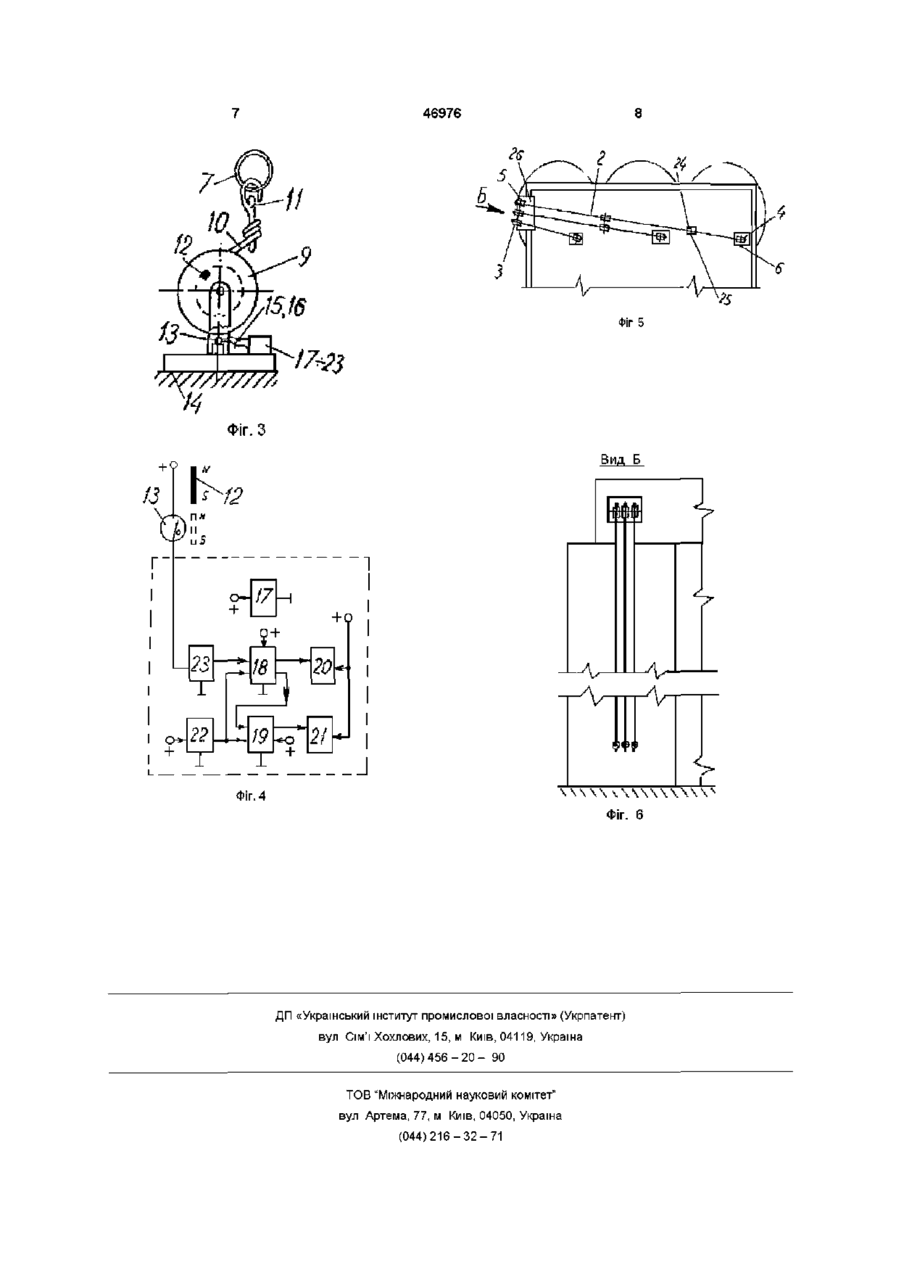

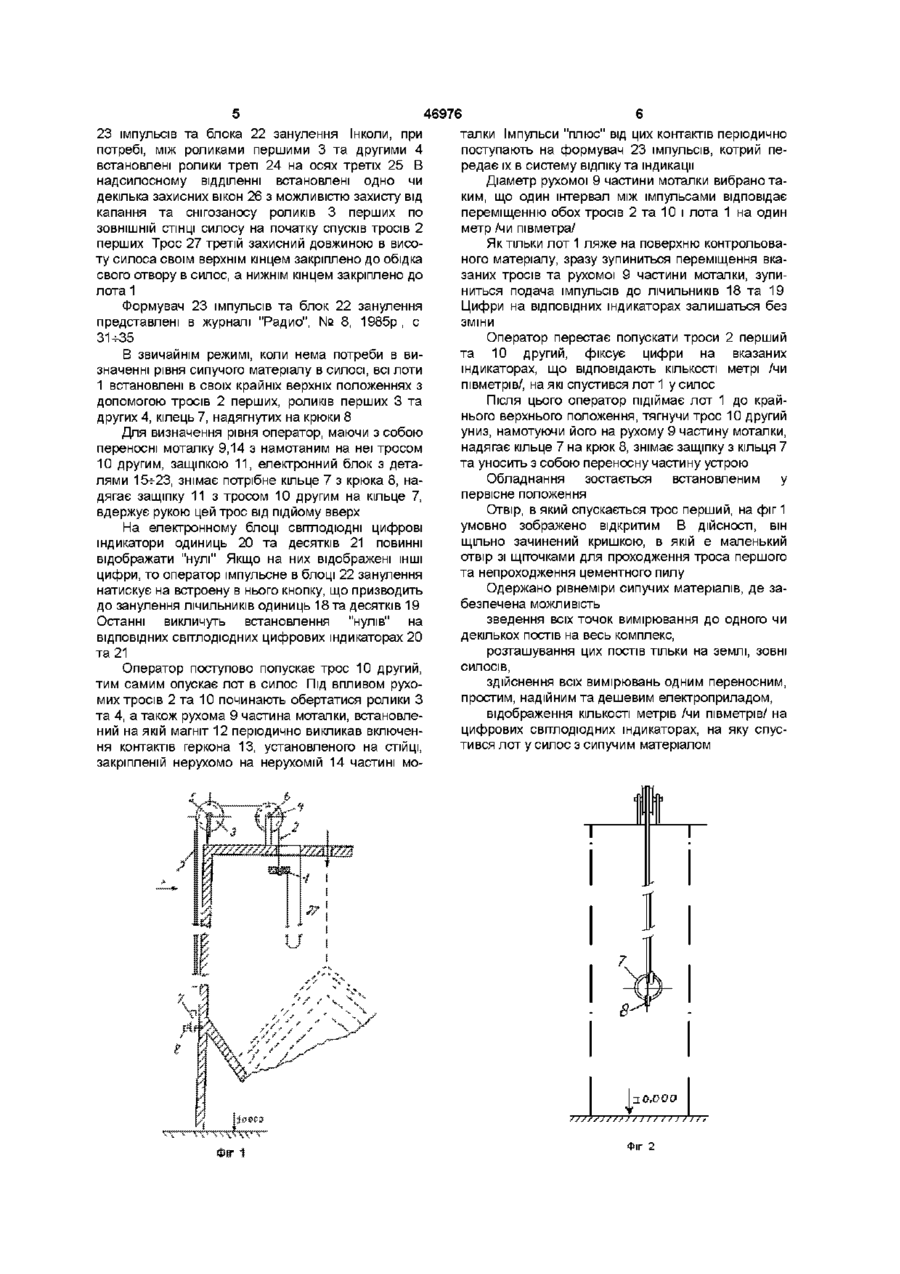

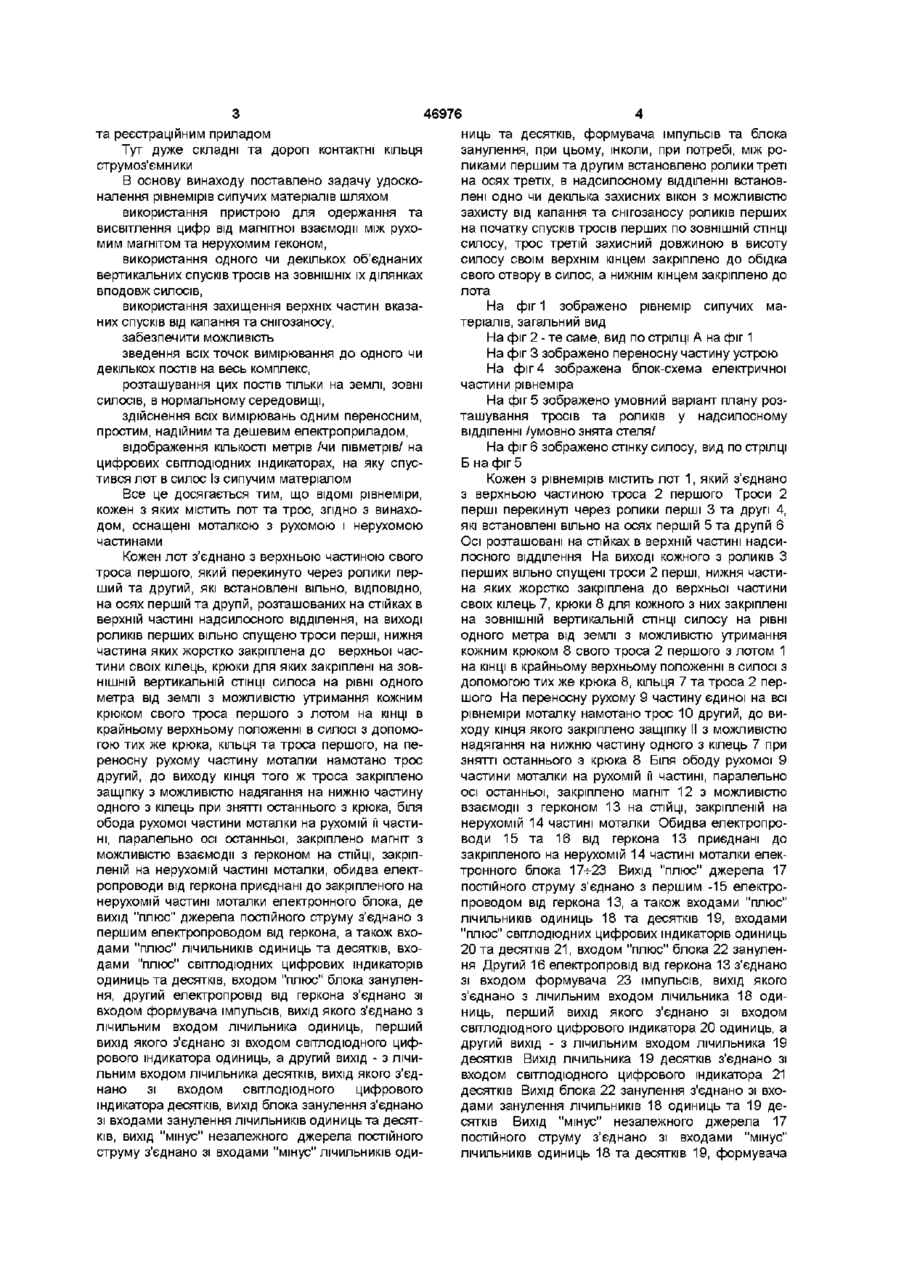

Рівнеміри сипучих матеріалів, кожен з яких містить лот та трос, які відрізняються тим, що оснащені моталкою з рухомою і нерухомою частинами, кожен лот з'єднано з верхньою частиною свого троса першого, який перекинуто через ролики перший та другий, які встановлені вільно, ВІДПОВІДНО, на осях першій та другій, розташованих на стійках в верхній частині надсилосного відділення, на виході роликів перших вільно спущено троси перші, нижня частина яких жорстко закріплена до верхньої частини своїх кілець, крюки для яких закріплені на ЗОВНІШНІЙ вертикальній СТІНЦІ силоса на рівні одного метра від землі з можливістю утримання кожним крюком свого троса першого з лотом на КІНЦІ В крайньому верхньому положенні в силосі з допомогою тих же крюка, кільця та троса першого, на переносну рухому частину моталки намотано трос другий, до виходу кінця того ж троса закріплено защіпку з можливістю надягання на нижню частину одного з кілець при знятті останнього з крюка, біля обода рухомої частини моталки, на рухомій її частині, паралельно осі останньої, закріплено магніт з Винахід відноситься до вимірювальної техніки і може бути використаний для визначення рівня сипучих матеріалів в вертикальних ємностях - силосах, наприклад, зерна в зерносховищах, або цементу на складах цементу Відомий рівнемір сипучих матеріалів /Див ас № 672497, СРСР, *М Кп GOI F 23/26/, що містить електропривод з лебідкою, слідкуючий піддружинений поплавок з мембраною та вмонтованим індуктивним перетворювачем, кінематичне з'єднаний трос-кабелем, обтяжений вантажем, з вимірюючим можливістю взаємодії з герконом на СТІЙЦІ, закріпленій на нерухомій частині моталки, обидва електропроводи від геркона приєднані до закріпленого на нерухомій частині моталки електронного блока, де вихід "плюс" джерела постійного струму з'єднано з першим електропроводом від геркона, а також входами "плюс" ЛІЧИЛЬНИКІВ ОДИНИЦЬ та десятків, входами "плюс" світлодюдних цифрових індикаторів одиниць та десятків, входом "плюс" блока занулення, другий електропровід від геркона з'єднано зі входом формувача імпульсів, вихід якого з'єднано з лічильним входом лічильника одиниць, перший вихід якого з'єднано зі входом світлодюдного цифрового індикатора одиниць, а другий вихід - з лічильним входом лічильника десятків, вихід якого з'єднано зі входом світлодюдного цифрового індикатора десятків, вихід блока занулення з'єднано зі входами занулення ЛІЧИЛЬНИКІВ одиниць та десятків, вихід "мінус" незалежного джерела постійного струму з'єднано зі входами "мінус" ЛІЧИЛЬНИКІВ одиниць та десятків, формувача імпульсів та блока занулення, при цьому, при потребі, між роликами першим та другим встановлено ролики треті на осях третіх, в надсилосному відділенні встановлені одно чи декілька захисних вікон з можливістю захисту від капання та снігозаносу роликів перших на початку спусків ЗОВНІШНІЙ СТІНЦІ силоса, трос (О третій захисний довжиною в висоту силоса своїм верхнім кінцем закріплено до обідка свого отвору в силос, а нижнім кінцем закріплено до лота (О тросів перших по барабаном, електронний регулятор електропривода, блок керування Це дуже складний рівнемір Найбільш близьким по своєму технічному змісту являється обладнання для виміру коливань рівня рідини /Див ас № 1014455, СРСР, М Кп G01 F 23/10 /, що містить лот з реостатним датчиком, ВИВІДНІ КІНЦІ якого крізь трос-кабель виведені до кон тактних кілець, встановлених на валі електроприводної лебідки, напруга з яких знімається щіткамиструмоз'ємниками, зв'язаними з пультом управління 46976 НИЦЬ та десятків, формувача імпульсів та блока та реєстраційним приладом занулення, при цьому, інколи, при потребі, між роТут дуже складні та дорогі контактні кільця ликами першим та другим встановлено ролики треті струмоз'ємники на осях третіх, в надсилосному відділенні встановВ основу винаходу поставлено задачу удосколені одно чи декілька захисних вікон з можливістю налення рівнемірів сипучих матеріалів шляхом захисту від капання та снігозаносу роликів перших використання пристрою для одержання та на початку спусків тросів перших по ЗОВНІШНІЙ СТІНЦІ висвітлення цифр від магнітної взаємодії між рухосилосу, трос третій захисний довжиною в висоту мим магнітом та нерухомим геконом, силосу своїм верхнім кінцем закріплено до обідка використання одного чи декількох об'єднаних свого отвору в силос, а нижнім кінцем закріплено до вертикальних спусків тросів на ЗОВНІШНІХ їх ділянках лота ВПОДОВЖ СИЛ ОСІВ, використання захищення верхніх частин вказаНа фіг 1 зображено рівнемір сипучих маних спусків від капання та снігозаносу, теріалів, загальний вид забезпечити можливість На фіг 2 - те саме, вид по стрілці А на фіг 1 зведення всіх точок вимірювання до одного чи На фіг 3 зображено переносну частину устрою декількох постів на весь комплекс, На фіг 4 зображена блок-схема електричної частини рівнеміра розташування цих постів тільки на землі, зовні силосів, в нормальному середовищі, На фіг 5 зображено умовний варіант плану розташування тросів та роликів у надсилосному здійснення всіх вимірювань одним переносним, відділенні /умовно знята стеля/ простим, надійним та дешевим електроприладом, відображення КІЛЬКОСТІ метрів /чи півметрів/ на На фіг 6 зображено стінку силосу, вид по стрілці цифрових світлодюдних індикаторах, на яку спусБ на фіг 5 тився лот в силос Із сипучим матеріалом Кожен з рівнемірів містить лот 1, який з'єднано Все це досягається тим, що ВІДОМІ рівнеміри, з верхньою частиною троса 2 першого Троси 2 кожен з яких містить лот та трос, згідно з винахоперші перекинуті через ролики перші 3 та другі 4, дом, оснащені моталкою з рухомою і нерухомою які встановлені вільно на осях першій 5 та другій 6 частинами Осі розташовані на стійках в верхній частині надсилосного відділення На виході кожного з роликів З Кожен лот з'єднано з верхньою частиною свого перших вільно спущені троси 2 перші, нижня частитроса першого, який перекинуто через ролики перна яких жорстко закріплена до верхньої частини ший та другий, які встановлені вільно, ВІДПОВІДНО, своїх кілець 7, крюки 8 для кожного з них закріплені на осях першій та другій, розташованих на стійках в на ЗОВНІШНІЙ вертикальній СТІНЦІ силосу на рівні верхній частині надсилосного відділення, на виході одного метра від землі з можливістю утримання роликів перших вільно спущено троси перші, нижня кожним крюком 8 свого троса 2 першого з лотом 1 частина яких жорстко закріплена до верхньої часна КІНЦІ в крайньому верхньому положенні в силосі з тини своїх кілець, крюки для яких закріплені на ЗОВдопомогою тих же крюка 8, кільця 7 та троса 2 перНІШНІЙ вертикальній СТІНЦІ силоса на рівні одного шого На переносну рухому 9 частину єдиної на всі метра від землі з можливістю утримання кожним рівнеміри моталку намотано трос 10 другий, до викрюком свого троса першого з лотом на КІНЦІ В ходу кінця якого закріплено защіпку II з можливістю крайньому верхньому положенні в силосі з допомонадягання на нижню частину одного з кілець 7 при гою тих же крюка, кільця та троса першого, на пезнятті останнього э крюка 8 Біля ободу рухомої 9 реносну рухому частину моталки намотано трос частини моталки на рухомій її частині, паралельно другий, до виходу кінця того ж троса закріплено осі останньої, закріплено магніт 12 з можливістю защіпку з можливістю надягання на нижню частину взаємодії з герконом 13 на СТІЙЦІ, закріпленій на одного з кілець при знятті останнього з крюка, біля нерухомій 14 частині моталки Обидва електропрообода рухомої частини моталки на рухомій її частиводи 15 та 16 від геркона 13 приєднані до ні, паралельно осі останньої, закріплено магніт з закріпленого на нерухомій 14 частині моталки елекможливістю взаємодії з герконом на СТІЙЦІ, закріптронного блока 17ч-23 Вихід "ПЛЮС" джерела 17 леній на нерухомій частині моталки, обидва електпостійного струму з'єднано з першим -15 електроропроводи від геркона приєднані до закріпленого на проводом від геркона 13, а також входами "плюс" нерухомій частині моталки електронного блока, де ЛІЧИЛЬНИКІВ одиниць 18 та десятків 19, входами вихід "плюс" джерела постійного струму з'єднано з "плюс" світлодюдних цифрових індикаторів одиниць першим електропроводом від геркона, а також вхо20 та десятків 21, входом "плюс" блока 22 занулендами "плюс" ЛІЧИЛЬНИКІВ одиниць та десятків, вхоня Другий 16 електропровід від геркона 13 з'єднано дами "плюс" світлодюдних цифрових індикаторів зі входом формувача 23 імпульсів, вихід якого одиниць та десятків, входом "плюс" блока зануленз'єднано з лічильним входом лічильника 18 одиня, другий електропровід від геркона з'єднано зі ниць, перший вихід якого з'єднано зі входом входом формувача імпульсів, вихід якого з'єднано з СВІТЛОДІОДНОГО цифрового індикатора 20 одиниць, а лічильним входом лічильника одиниць, перший другий вихід - з лічильним входом лічильника 19 вихід якого з'єднано зі входом СВІТЛОДІОДНОГО цифдесятків Вихід лічильника 19 десятків з'єднано зі рового індикатора одиниць, а другий вихід - з лічивходом СВІТЛОДІОДНОГО цифрового індикатора 21 льним входом лічильника десятків, вихід якого з'єддесятків Вихід блока 22 занулення з'єднано зі вхонано зі входом СВІТЛОДІОДНОГО цифрового дами занулення ЛІЧИЛЬНИКІВ 18 одиниць та 19 деіндикатора десятків, вихід блока занулення з'єднано сятків Вихід "мінус" незалежного джерела 17 зі входами занулення ЛІЧИЛЬНИКІВ ОДИНИЦЬ та десятпостійного струму з'єднано зі входами "мінус" ків, вихід "мінус" незалежного джерела постійного ЛІЧИЛЬНИКІВ одиниць 18 та десятків 19, формувача струму з'єднано зі входами "мінус" ЛІЧИЛЬНИКІВ ОДИ 46976 23 імпульсів та блока 22 занулення Інколи, при потребі, між роликами першими 3 та другими 4 встановлені ролики треті 24 на осях третіх 25 В надсилосному відділенні встановлені одно чи декілька захисних вікон 26 з можливістю захисту від капання та снігозаносу роликів 3 перших по ЗОВНІШНІЙ СТІНЦІ силосу на початку спусків тросів 2 перших Трос 27 третій захисний довжиною в висоту силоса своїм верхнім кінцем закріплено до обідка свого отвору в силос, а нижнім кінцем закріплено до лота 1 Формувач 23 імпульсів та блок 22 занулення представлені в журналі "Радио", № 8, 1985р, с 31-ь35 В звичайнім режимі, коли нема потреби в визначенні рівня сипучого матеріалу в силосі, всі лоти 1 встановлені в своїх крайніх верхніх положеннях з допомогою тросів 2 перших, роликів перших 3 та других 4, кілець 7, надягнутих на крюки 8 Для визначення рівня оператор, маючи з собою переносні моталку 9,14 з намотаним на неї тросом 10 другим, защіпкою 11, електронний блок з деталями 15ч-23, знімає потрібне кільце 7 з крюка 8, надягає защіпку 11 з тросом 10 другим на кільце 7, вдержує рукою цей трос від підйому вверх На електронному блоці СВІТЛОДІОДНІ цифрові індикатори одиниць 20 та десятків 21 повинні відображати "нулі" Якщо на них відображені ІНШІ цифри, то оператор імпульсне в блоці 22 занулення натискує на встроену в нього кнопку, що призводить до занулення ЛІЧИЛЬНИКІВ ОДИНИЦЬ 18 та десятків 19 Останні викличуть встановлення "нулів" на ВІДПОВІДНИХ світлодюдних цифрових індикаторах 20 та 21 Оператор поступово попускає трос 10 другий, тим самим опускає лот в силос Під впливом рухомих тросів 2 та 10 починають обертатися ролики З та 4, а також рухома 9 частина моталки, встановлений на якій магніт 12 періодично викликав включення контактів геркона 13, установленого на СТІЙЦІ, закріпленій нерухомо на нерухомій 14 частині мо талки Імпульси "плюс" від цих контактів періодично поступають на формувач 23 імпульсів, котрий передає їх в систему відліку та індикації Діаметр рухомої 9 частини моталки вибрано таким, що один інтервал між імпульсами відповідає переміщенню обох тросів 2 та 10 і лота 1 на один метр /чи півметра/ Як тільки лот 1 ляже на поверхню контрольованого матеріалу, зразу зупиниться переміщення вказаних тросів та рухомої 9 частини моталки, зупиниться подача імпульсів до ЛІЧИЛЬНИКІВ 18 та 19 Цифри на ВІДПОВІДНИХ індикаторах залишаться без зміни Оператор перестає попускати троси 2 перший та 10 другий, фіксує цифри на вказаних індикаторах, що відповідають КІЛЬКОСТІ метрі /чи півметрів/, на які спустився лот 1 у силос Після ЦЬОГО оператор підіймає лот 1 до крайнього верхнього положення, тягнучи трос 10 другий униз, намотуючи його на рухому 9 частину моталки, надягає кільце 7 на крюк 8, знімає защіпку з кільця 7 та уносить з собою переносну частину устрою Обладнання зостається встановленим у первісне положення Отвір, в який спускається трос перший, на фіг 1 умовно зображено відкритим В ДІЙСНОСТІ, ВІН ЩІЛЬНО зачинений кришкою, в якій є маленький отвір зі щіточками для проходження троса першого та непроходження цементного пилу Одержано рівнеміри сипучих матеріалів, де забезпечена можливість зведення всіх точок вимірювання до одного чи декількох постів на весь комплекс, розташування цих постів тільки на землі, зовні СИЛ ОСІВ, здійснення всіх вимірювань одним переносним, простим, надійним та дешевим електроприладом, відображення КІЛЬКОСТІ метрів /чи півметрів/ на цифрових світлодюдних індикаторах, на яку спустився лот у силос з сипучим матеріалом //S//J /// J if 1 /J//f/J/Jf, Фіг 2 46976 7 Фіг 5 Фіг. З +9 /J 12 ПА uS О+ 17 +о 9+ Т о*- 22 + 1 Г.. х _ + І Фіг. 4 \\\\\ Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
