Рівнемір сипучих матеріалів

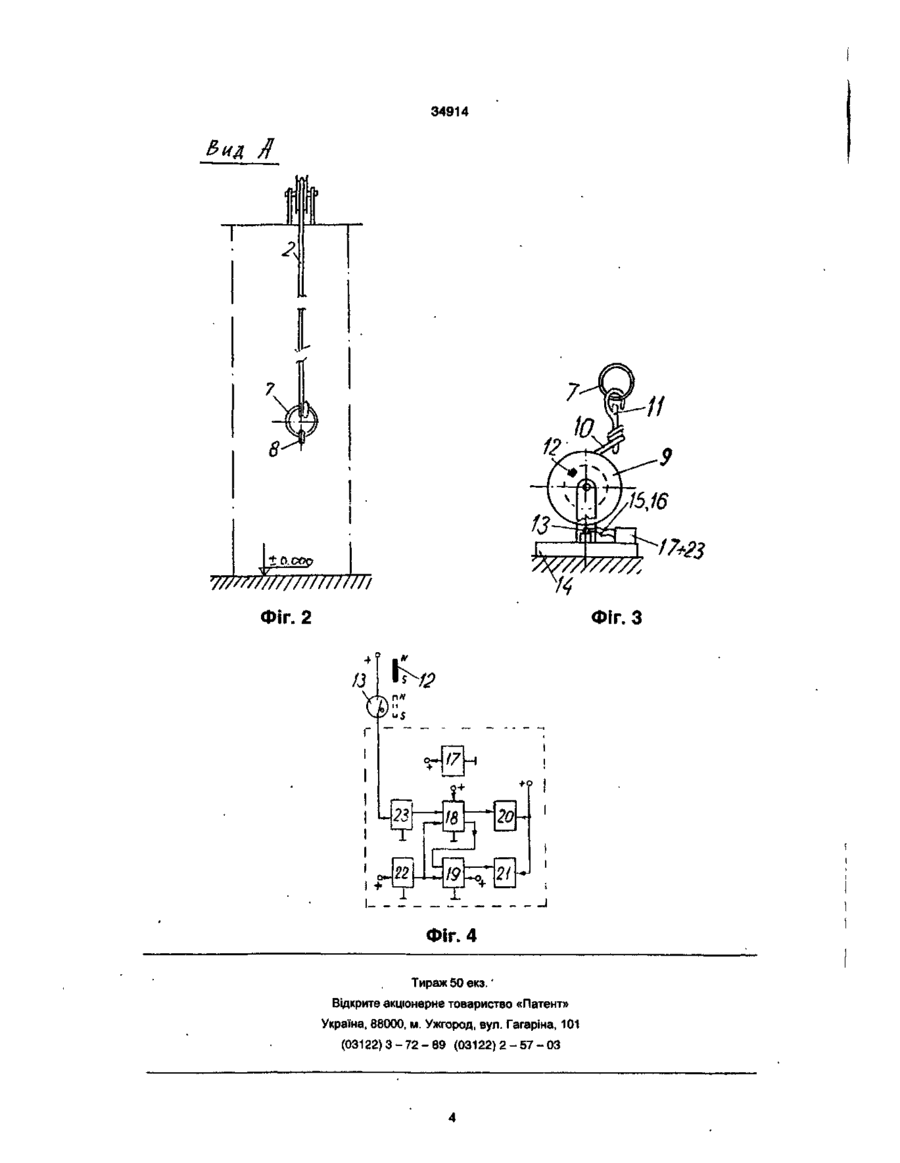

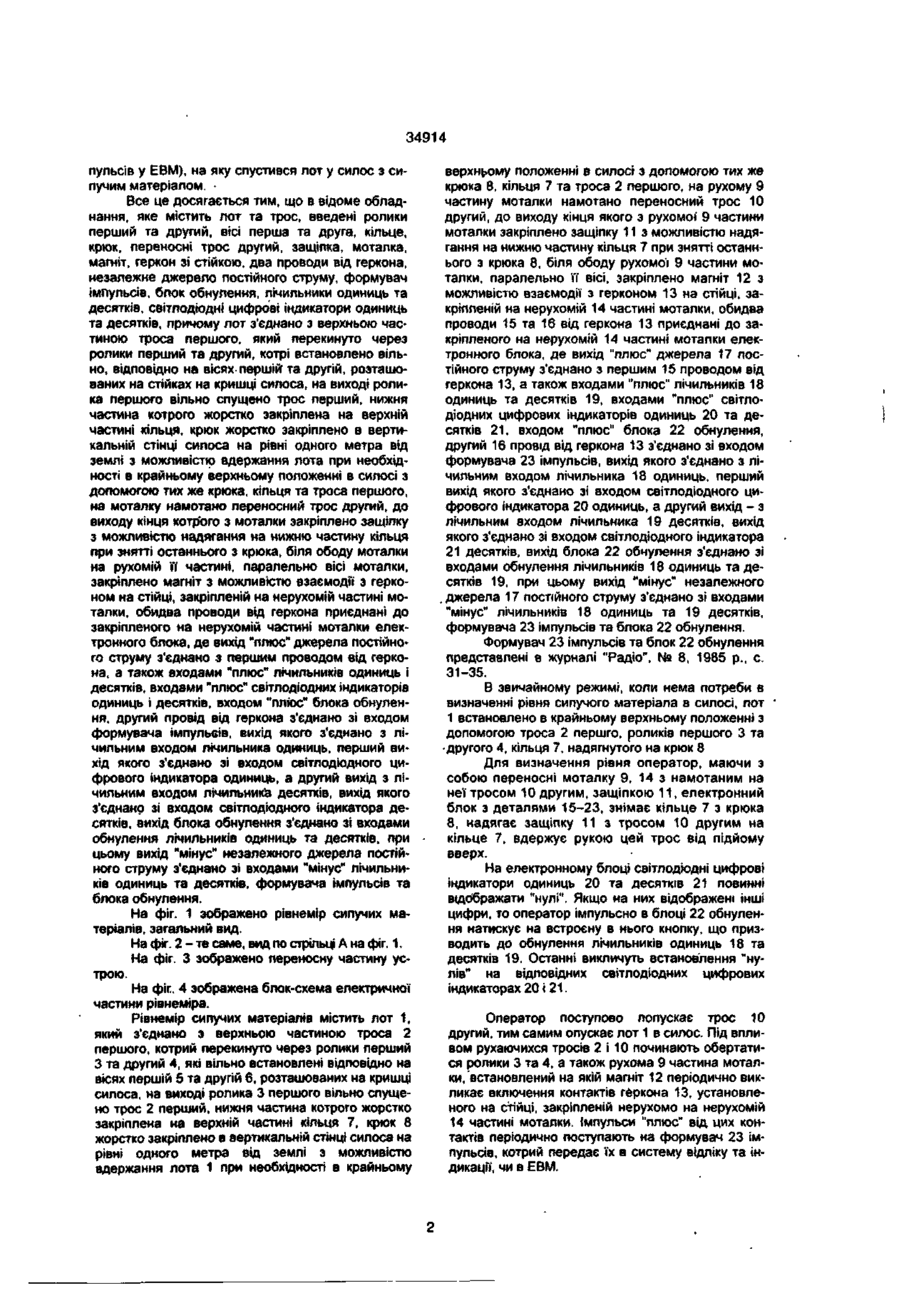

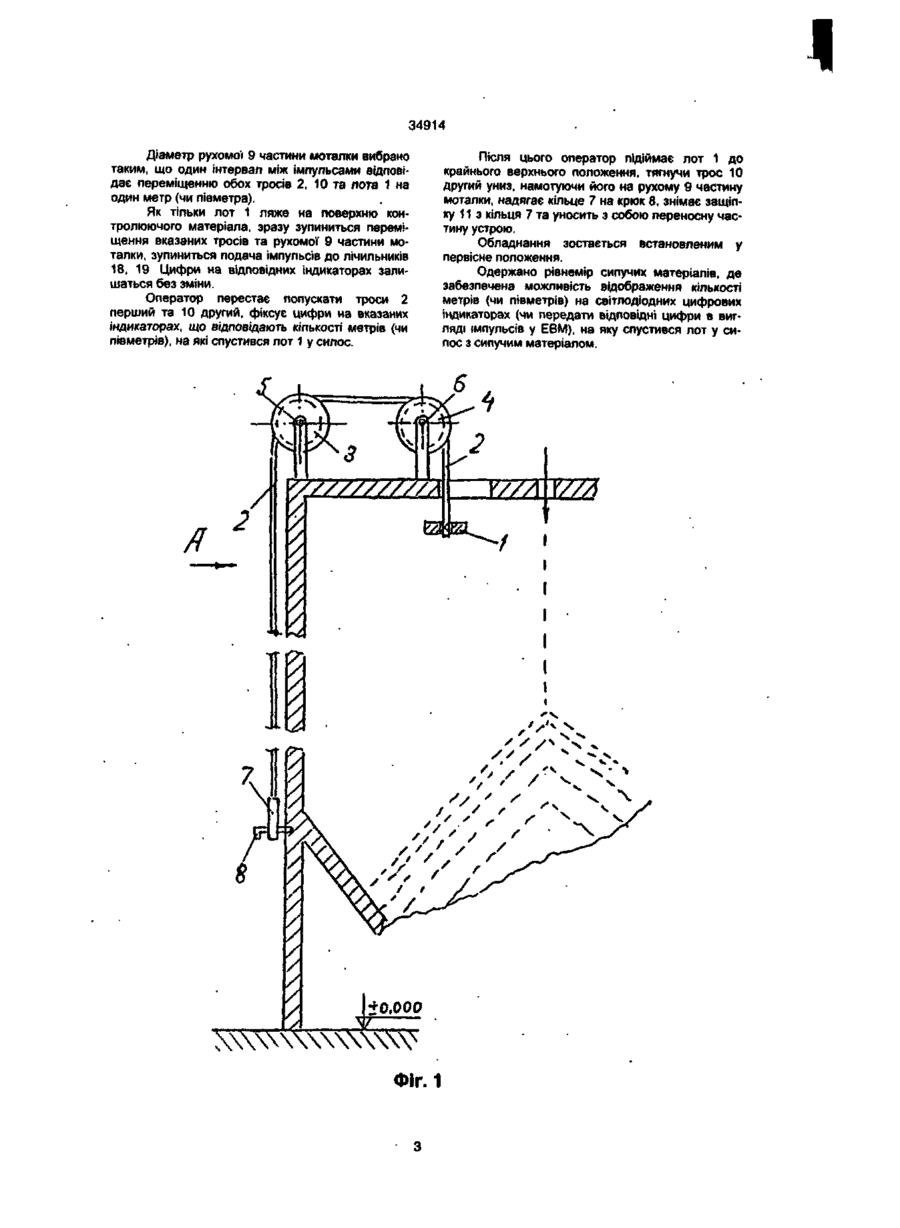

Рівнемір сипучих матеріалів, утримуючий лот та трос, який відрізняється тим, що введені ролики перший та другий, вісі перша та друга, кільце, крюк, переносні трос другий, моталка, магніт, геркон зі стійкою, два проводи від геркона, неза-' лежне джерело постійного, струму, формувач імпульсів, блок обнуления, лічильники одиниць та десятків, світлодіодні цифрові індикатори одиниць та десятків, причому лот з'єднано з верхньою частиною троса першого, який перекинуто через ролики перший та другий, котрі встановлено вільно, відповідно на вісях- першій та другій, розташованих на стійках на кришці силоса, на виході ролика першого вільно спущено трос перший, нижня частина котрого жорстко закріплена на верхній частині кільця, крюк жорстко закріплено в вертикальній стінці силоса на рівні одного метра від землі з можливістю вдержання лота при необхідності в крайньому верхньому положенні в силосі з допомогою тих же крюка, кільця та троса першого, на моталку намотано переносний трос другий, до виходу кінця котрого з моталки закріплено защіпку з можливістю надягання на нижню частину кільця при знятті останнього з крюка, біля ободу моталки на рухомій її частині, паралельно вісі моталки, закріплено магніт з можливістю взаємодії з герконом на стійці, закріпленій на нерухомій частині моталки, обидва проводи від геркона приєднані до закріпленого на нерухомій частині моталки електронного блока, де вихід "плюс" джерела постійного струму з'єднано з першим проводом від геркона, а також«- входами "плюс" лічильників одиниць і десятків, входами. ' "плюс" світлодіодних індикаторів, одиниць і десятків, входом "плюс" блок обнуления, другий провід від геркона з'сднано зі входом формувача імпульсів, вихід якого з'єднано з лічильним входом лічильника одиниць, перший вихід якого з'єднано зі входом світлодіодного цифрового індикатора одиниць, а другий вихід - з лічильним входом лічильника десятків, вихід якого з'єднано зі входом світлодіодного індикатора десятків, вихід блока обнуления з'єднано зі входами обнуления лічильників одиниць та десятків, при цьому вихід "мінус" незалежного джерела постійного струму з'єднано зі входами "мінус" ЛІЧИЛЬНИКІВ одиниць та десятків, формувача імпульсів та блока обнуления. m со Винахід відноситься до вимірювальної техніки і може бути використаний для визначення рівня сипучих матеріалів в вертикальних ємністях - силосах, наприклад, зерна в зерносховищах, або цемента на складах цемента. Відомий рівнемір сипучих матеріалів (див. а. с № 672497, СРСР, М.Кл. G01F23/26), утримуючий електропривод з лебідкою, слідкуючий підпружинений поплавок з мембраною та вмонтованим індуктивним перетворювачем, кінематично з'єднаний трос-кабелем, обтяжений вантажем, з вимірюючим барабаном, електронний регулятор електропривода, блок керування. Це дуже складний рівнемір. ' Найбільш близьким по своєму технічному змісту являється обладнання для виміру коливань рівня рідини (див. а. с. № 1014455, СРСР, М.Кл. G01F23/10), утримуюче лот з реостатним датчиком, вивідні кінці якого крізь трос-кабель виведені до контактних кілець, встановлених на валі електроприводної лебідки, напруга з яких знімається щітками-струмоз'ємниками, зв'язаними з пультом управління та реєстраційним приладом. Тут дуже складні та дорогі контактні кільця, струмоз'ємники. В основу винаходу поставлено задачу рівнеміру сипучих матеріалів шляхом введення пристрою для одержання та висвітлення цифр забезпечити можливість відображення кількості метрів (чи півметрів) на цифрових світлодіодних індикаторах (чи передати ці цифри в вигляді їм < 34914 пульсів у ЕВМ), на яку спустився лот у силос з сипучим матеріалом. • Все це досягається тим, що в відоме обладнання, яке містить лот та трос, введені ролики перший та другий, вісі перша та друга, кільце, крюк, переносні трос другий, защіпка, моталка, магніт, геркон зі стійкою, два проводи від геркона, незалежне джерело постійного струму, формувач імпульсів, блок обнуления, лічильники одиниць та десятків, світлодіодні цифрові індикатори одиниць та десятків, причому лот з'єднано з верхньою частиною троса першого, який перекинуто через ролики перший та другий, котрі встановлено вільно, відповідно на вісях першій" та другій, розташованих на стійках на кришці силоса, на виході ролика першого вільно спущено трос перший, нижня частина котрого жорстко закріплена на верхній частині кільця, крюк жорстко закріплено в вертикальній стінці силоса на рівні одного метра від землі з можливістю вдержання лота при необхідності в крайньому верхньому положенні в силосі з допомогою тих же крюка, кільця та троса першого, на моталку намотано переносний трос другий, до виходу кінця котр'ого з моталки закріплено защіпку з можливістю надягання на нижню частину кільця при знятті останнього з крюка, біля ободу моталки на рухомій її частині, паралельно вісі моталки, закріплено магніт з можливістю взаємодії з герконом на стійці, закріпленій на нерухомій частині моталки, обидва проводи від геркона приєднані до закріпленого на нерухомій частині моталки електронного блока, де вихід "плюс" джерела постійного струму з'єднано з першим проводом від геркона, а також входами "плюс" лічильників одиниць і десятків, входами "плюс" світлодіодних індикаторів одиниць і десятків, входом "плюс" блока обнуления, другий провід від геркона з'єднано зі входом формувача імпульсів, вихід якого з'єднано з лічильним входом лічильника одиниць, перший вихід якого з'єднано зі входом світлодіодного цифрового індикатора одиниць, а другий вихід з лічильним входом лічильника десятків, вихід якого з'єднано зі входом світлодіодного індикатора десятків, вихід блока обнуления з'єднано зі входами обнуления лічильників одиниць та десятків, при цьому вихід "мінус" незалежного джерела постійного струму з'єднано зі входами "мінус" лічильників одиниць та десятків, формувача імпульсів та блока обнуления. На фіг. 1 зображено рівнемір сипучих матеріалів, загальний вид. На фіг. 2 - те саме, вид по стрільці А на фіг. 1. На фіг. З зображено переносну частину устрою. На фіг. 4 зображена блок-схема електричної частини рівнеміра. Рівнемір сипучих матеріалів містить лот 1, який з'єднано з верхньою частиною троса 2 першого, котрий перекинуто через ролики перший З та другий 4, які вільно встановлені відповідно на вісях першій 5 та другій 6, розташованих на кришці силоса, на виході ролика 3 першого вільно спущено трос 2 перший, нижня частина котрого жорстко закріплена на верхній частині кільця 7, крюк 8 жорстко закріплено в вертикальній стінці силоса на рівні одного метра від землі з можливістю вдержання лота 1 при необхідності в крайньому верхньому положенні в силосі з допомогою тих же крюка 8, кільця 7 та троса 2 першого, на рухому 9 частину моталки намотано переносний трос 10 другий, до виходу кінця якого з рухомої' 9 частини моталки закріплено защіпку 11 з можливістю надягання на нижню частину кільця 7 при знятті останнього з крюка 8, біля ободу рухомої 9 частини моталки, паралельно її вісі, закріплено магніт 12 з можливістю взаємодії з герконом 13 на стійці, закріпленій на нерухомій 14 частині моталки, обидва проводи 15 та 16 від геркона 13 приєднані до закріпленого на нерухомій 14 частині моталки електронного блока, де вихід "плюс" джерела 17 постійного струму з'єднано з першим 15 проводом від геркона 13, а також входами "плюс" лічильників 18 одиниць та десятків 19, входами "плюс" світлодіодних цифрових індикаторів одиниць 20 та десятків 21, входом "плюс" блока 22 обнуления, другий 16 провід від геркона 13 з'єднано зі входом формувача 23 імпульсів, вихід якого з'єднано з лічильним входом лічильника 18 одиниць, перший вихід якого з'єднано зі входом світлодіодного цифрового індикатора 20 одиниць, а другий вихід - з лічильним входом лічильника 19 десятків, вихід якого з'єднано зі входом світлодіодного індикатора 21 десятків, вихід блока 22 обнуления з'єднано зі входами обнулення лічильників 18 одиниць та десятків 19, при цьому вихід "мінус" незалежного . джерела 17 постійного струму з'єднано зі входами "мінус" лічильників 18 одиниць та 19 десятків, формувача 23 імпульсів та блока 22 обнулення. Формувач 23 імпульсів та блок 22 обнулення представлені в журналі "Радіо", № 8, 1985 р., с 31-35. В звичайному режимі, коли нема потреби в визначенні рівня сипучого матеріале в силосі, лот 1 встановлено в крайньому верхньому положенні з допомогою троса 2 першго, роликів першого 3 та •другого 4, кільця 7, надягнутого на крюк 8 Для визначення рівня оператор, маючи з собою переносні моталку 9, 14 з намотаним на неї тросом 10 другим, защіпкою 11, електронний блок з деталями 15-23, знімає кільце 7 з крюка 8, надягає защіпку 11 з тросом 10 другим на кільце 7, вдержує рукою цей трос від підйому вверх. На електронному блоці світлодіодні цифрові індикатори одиниць 20 та десятків 21 повинні відображати "нулі". Якщо на них відображені інші цифри, то оператор імпульсно в блоці 22 обнулення натискує на встроєну в нього кнопку, що призводить до обнулення лічильників одиниць 18 та десятків 19. Останні викличуть встановлення "нулів" на відповідних світлодіодних цифрових індикаторах 20 і 21. Оператор поступово попускає трос 10 другий, тим самим опускає лот 1 в силос. Під впливом рухаючихся тросів 2 і 10 починають обертатися ролики 3 та 4, а також рухома 9 частина моталки, встановлений на якій магніт 12 періодично викликає включення контактів геркона 13, установленого на стійці, закріпленій нерухомо на нерухомій 14 частині моталки. Імпульси "плюс" від цих контактів періодично поступають на формувач 23 імпульсів, котрий передає їх в систему відліку та індикації, чи в ЕВМ. 1 34914 Діаметр рухомо) 9 частини моталки вибрано таким, що один інтервал між імпульсами відповідає переміщенню обох тросів 2, 10 та лота 1 на один метр (чи півметра). Як тільки лот 1 ляже на поверхню контролюючого матеріале, зразу зупиниться переміщення вказаних тросів та рухомої 9 частини моталки, зупиниться подача імпульсів до лічильників 18, 19 Цифри на відповідних індикаторах залишаться без зміни. Оператор перестає попускати троси 2 перший та 10 другий, фіксує цифри на вказаних індикаторах, що відповідають кількості метрів (чи півметрів), на які спустився лот 1 у силос. Після цього оператор підіймає лот 1 до крайнього верхнього положення, тягнучи трос 10 другий униз, намотуючи його на рухому 9 частину моталки, надягає кільце 7 на крюк 8, знімає защіпку 11 з кільця 7 та уносить з собою переносну частину устрою. Обладнання зостається встановленим у первісне положення. Одержано рівнемір сипучих матеріалів, де забезпечена можливість відображення кількості метрів (чи півметрів) на світлодіодних цифрових індикаторах (чи передати відповідні цифри в вигляді імпульсів у ЕВМ), на яку спустився лот у силос з сипучим матеріалом. 'ААААААААААЛ \ \\ \ \ \ \ \v\\\\v Фіг. 1 Y//A Х//А 34914 Вид Л Т 7 8 к tO.OOQ //(//У/7777, 7777777////////////// Фіг. З Фіг 2 /J Г 23 і О* + 18 —і— ?? ? 20 j гти; L 19 21 •*°+ Фіг. 4 Тираж 50 екз.' Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 17+23
