Носій інформації

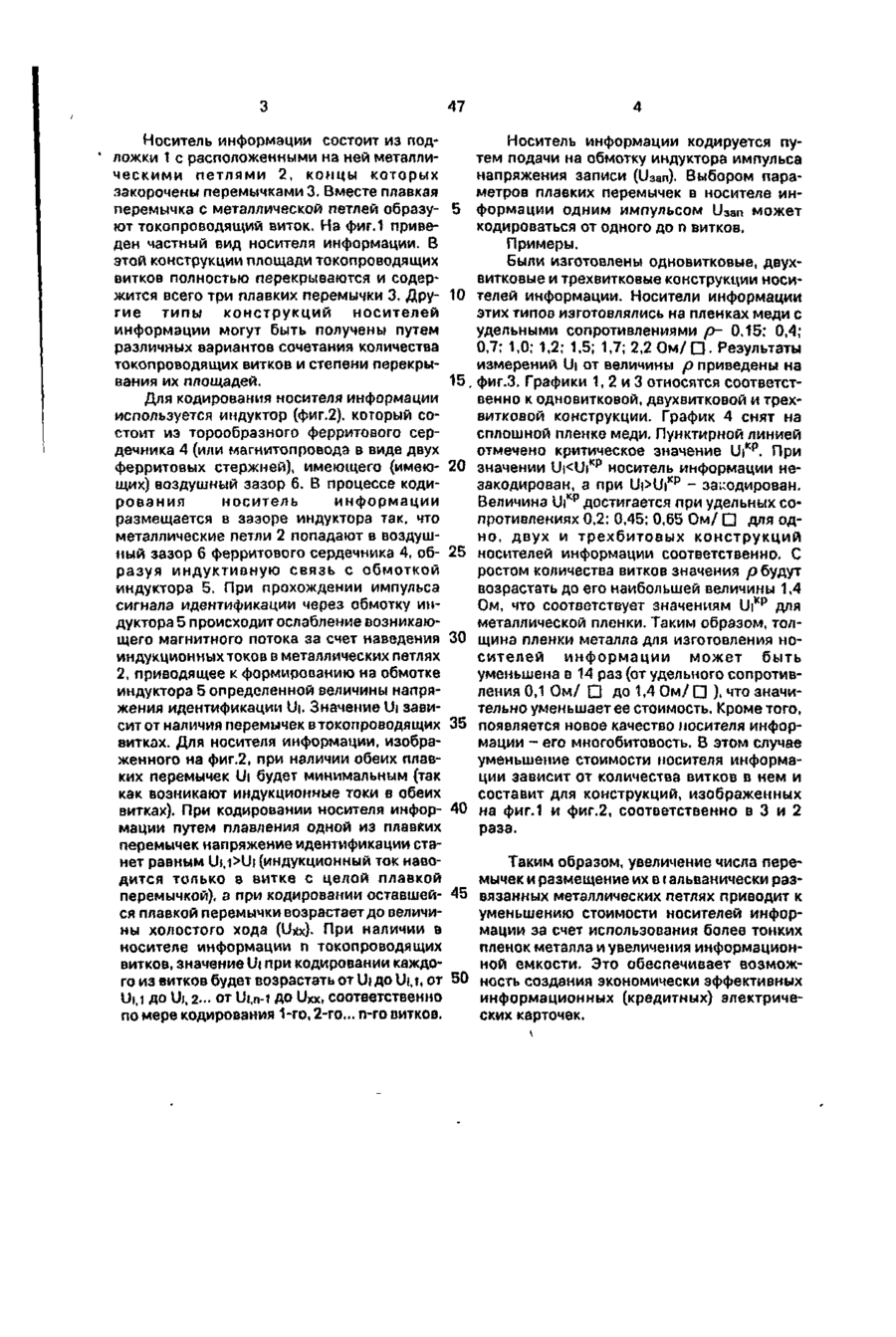

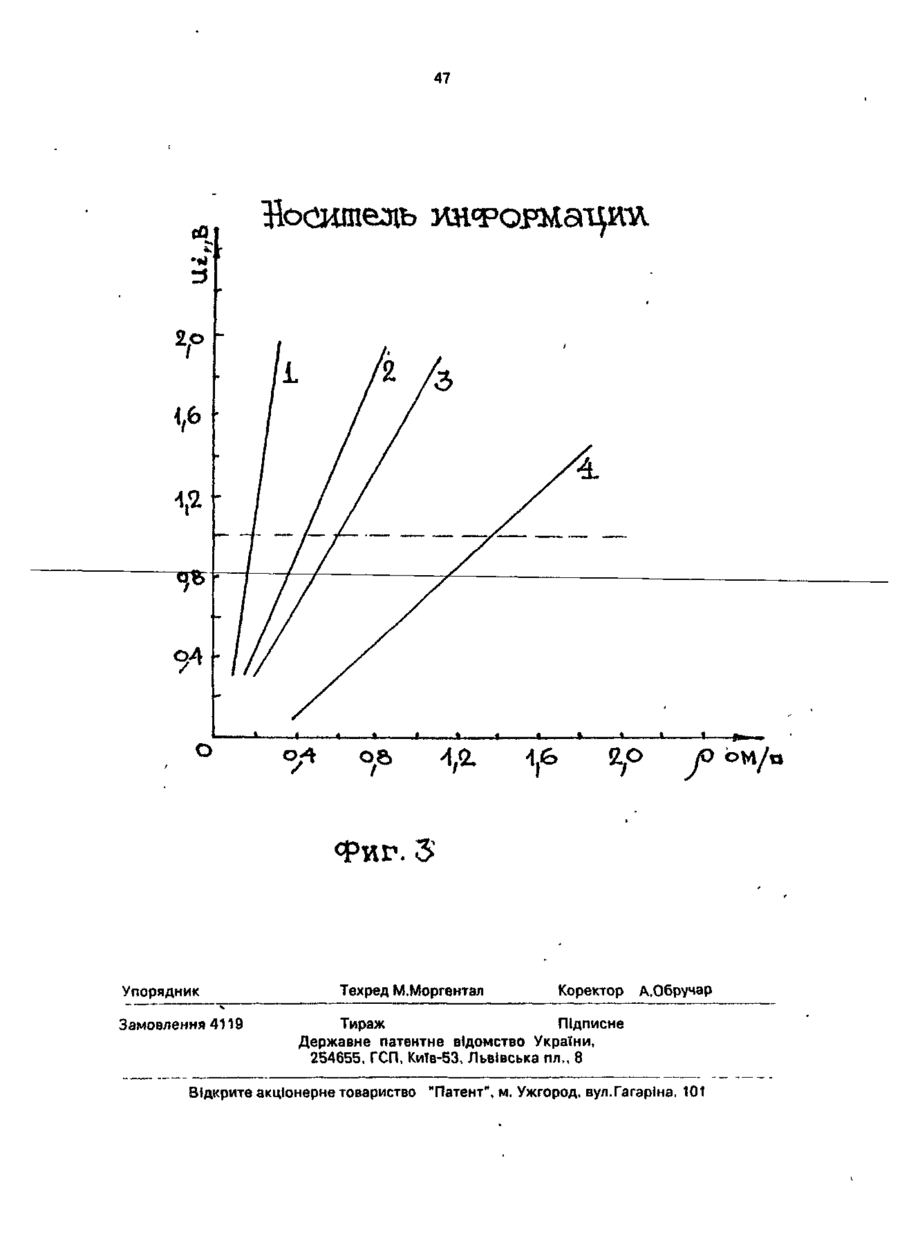

Носитель информации, содержащий расположенную на немагнитной подложке металлическую петлю с плавкой перемычкой, о т л и ч а ю щ и й с я тем, что немагнитная подложка содержит, по меньшей мере, две плавкие перемычки, расположенные в гальванически развязанных металлических петлях, площадки которых перекрываются. Полезная модель относится к электронике и преимущественно может быть использована в устройствах идентификации и информационных системах, например, системах безденежного расчета в таксофоне. Носитель информации может быть изготовлен по технологии микросборок. Наиболее близкой к заявляемой полезной модели является информационная электрическая карточка,которая содержит на подложке носители информации в виде металлических петель с плавкими перемычками. Кодирование носителя информации осуществляется путем плавления перемычки индукционными токами, наведенными в металлической петле индуктором с торообразным ферритовым сердечником (или магнитопроводом в виде двух ферритовых стержней), имеющим воздушный зазор для размещения в нем носителя информации. В прототипе используются дорогостоящие высокопроводящие металлические пленки. В основу полезной модели поставлена задача создать такой носитель информации, в котором новыг конструктивные элементы „позволили бы понизить стоимость биты ин формации и, тем самым, обеспечить возможность создания экономически эффективных информационных электрических карточек. Поставленная задача решается тем, что немагнитная подложка содержит, по меньшей мере, две плавкие перемычки, расположенные в гальванически развязанных металлических петлях, площади которых перекрываются. Совокупность существенных признаков позволяет повысить экономическую эффективность носителей информации за счет использования более высокоомных (тонких) пленок металла и повышения информационной емкости (многобитовость носителей информации). Первое обусловлено уменьшением затрат на получение металлической пленки, второе - уменьшением себестоимости бита информации в два раза (для двухбитового носителя информации), в три раза (для трехбитового носителя информации) и так далее. Полезная модель поясняется чертежами, где на фиг.1 приведен носитель информации, на фиг.2 - носитель информации при кодировании или контроле. С > 47 Носитель информации состоит из подНоситель информации кодируется пуложки 1 с расположенными на ней металлитем подачи на обмотку индуктора импульса ческими петлями 2, концы которых напряжения записи (U3an). Выбором паразакорочены перемычками 3. Вместе плавкая метров плавких перемычек в носителе инперемычка с металлической петлей образу- 5 формации одним импульсом U3an может ют токопроводящий виток. На фиг.1 привекодироваться от одного до п витков. ден частный вид носителя информации. В Примеры. этой конструкции площади токопроводящих Были изготовлены одновитковые, двухвитков полностью перекрываются и содервитковые и трехвитковые конструкции носижится всего три плавких перемычки 3. Дру- 10 телей информации. Носители информации гие типы конструкций носителей этих типов изготовлялись на пленках меди с информации могут быть получены путем удельными сопротивлениями р- 0,15; 0,4; различных вариантов сочетания количества 0,7; 1,0; 1,2; 1,5; 1,7; 2,2 Ом/Q. Результаты токопроводящих витков и степени перекрыизмерений Ui от величины р приведены на вания их площадей. 15, фиг.З. Графики 1, 2 и 3 относятся соответстДля кодирования носителя информации венно к одновитковой, двухвитковой и трехиспользуется индуктор (фиг.2), который совитковой конструкции. График 4 снят на стоит из торообразного ферритового серсплошной пленко меди. Пунктирной линией дечника 4 (или магнитопровода в виде двух отмечено критическое значение U»Kp. При ферритовых стержней), имеющего (имею- 20 значении UiUiKp - закодирован. рования носитель информации Величина Ui Kp достигается при удельных соразмещается в зазоре индуктора так, что противлениях 0,2; 0,45; 0,65 Ом/ П для одметаллические петли 2 попадают в воздушно, двух и трехбитовых конструкций ный зазор б ферритового сердечника 4, об- 25 носителей информации соответственно. С разуя индуктивную связь с обмоткой ростом количества витков значения р будут индуктора 5. При прохождении импульса возрастать до его наибольшей величины 1,4 сигнала идентификации через обмотку инОм, что соответствует значениям Ui K p для дуктора 5 происходит ослабление возникаюметаллической пленки. Таким образом, толщего магнитного потока за счет наведения 30 щина пленки металла для изготовления ноиндукционных токов в металлических петлях сителей информации может быть 2, приводящее к формированию на обмотке уменьшена в 14 раз (от удельного сопротивиндуктора 5 определенной величины напряления 0,1 Ом/ D до 1,4 Ом/ D ), что значижения идентификации Ui. Значение Ui завительно уменьшает ее стоимость. Кроме того, сит от наличия перемычек в токопроводящих 35 появляется новое качество носителя инфорвитках. Для носителя информации, изобрамации - его многобитовость. В этом случае женного на фиг.2, при наличии обеих плавуменьшение стоимости носителя информаких перемычек Uj будет минимальным (так ции зависит от количества витков в нем и как возникают индукционные токи в обеих составит для конструкций, изображенных витках). При кодировании носителя инфор- 40 на фиг.1 и фиг.2, соответственно в 3 и 2 мации путем плавления одной из плавких раза. перемычек напряжение идентификации станет равным U$,i>Uj (индукционный ток навоТаким образом, увеличение числа передится только в витке с целой плавкой мычек и размещение их в і ал ьванически разперемычкой), а при кодировании оставшей- 45 вязанных металлических петлях приводит к ся плавкой перемычки возрастает до величиуменьшению стоимости носителей инфорны холостого хода (U*x). При наличии в мации за счет использования более тонких носителе информации г» токопроводящих пленок металла и увеличения информационвитков, значение Ui при кодировании каждоной емкости. Это обеспечивает возможго из витков будет возрастать от Ui до Ui,t, от 50 ность создания экономически эффективных Uj,i до Ui, 2... от Uf,n-t до Uxx, соответственно информационных (кредитных) электричепо мере кодирования 1-го, 2-го... n-го витков. ских карточек. I о » 1 . « % 1 1 < 1 » » 2.;O 1 jo Фиг. З Упорядник Замовлення 4119 Техред М.Моргентал Коректор А.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
