Спосіб та пристрій кріплення експлуатаційної свердловини
Номер патенту: 47003
Опубліковано: 17.06.2002
Автори: Глушаков Адольф Якович, Волошінівський Богдан Онуфрійович, Лилак Микола Миколайович, Куртов Веніамин Дмитрович, Манюк Семен Васильович, Гаркот Василь Степанович
Формула / Реферат
1. Спосіб кріплення експлуатаційної свердловини, що включає спуск у свердловину "летучки" на заливних трубах, її цементування з застосуванням верхньої роздільної пробки, який відрізняється тим, що після закачування цементного розчину в заливні труби закачують воду в об’ємі, рівному об’єму внутрішнього простору "летучки", після чого в заливні труби пускають роздільну пробку і цементний розчин продавлюють у заколонний простір, а після затвердіння цементу зі свердловини піднімають заливні труби разом з роздільною пробкою і стоп-кільцем.

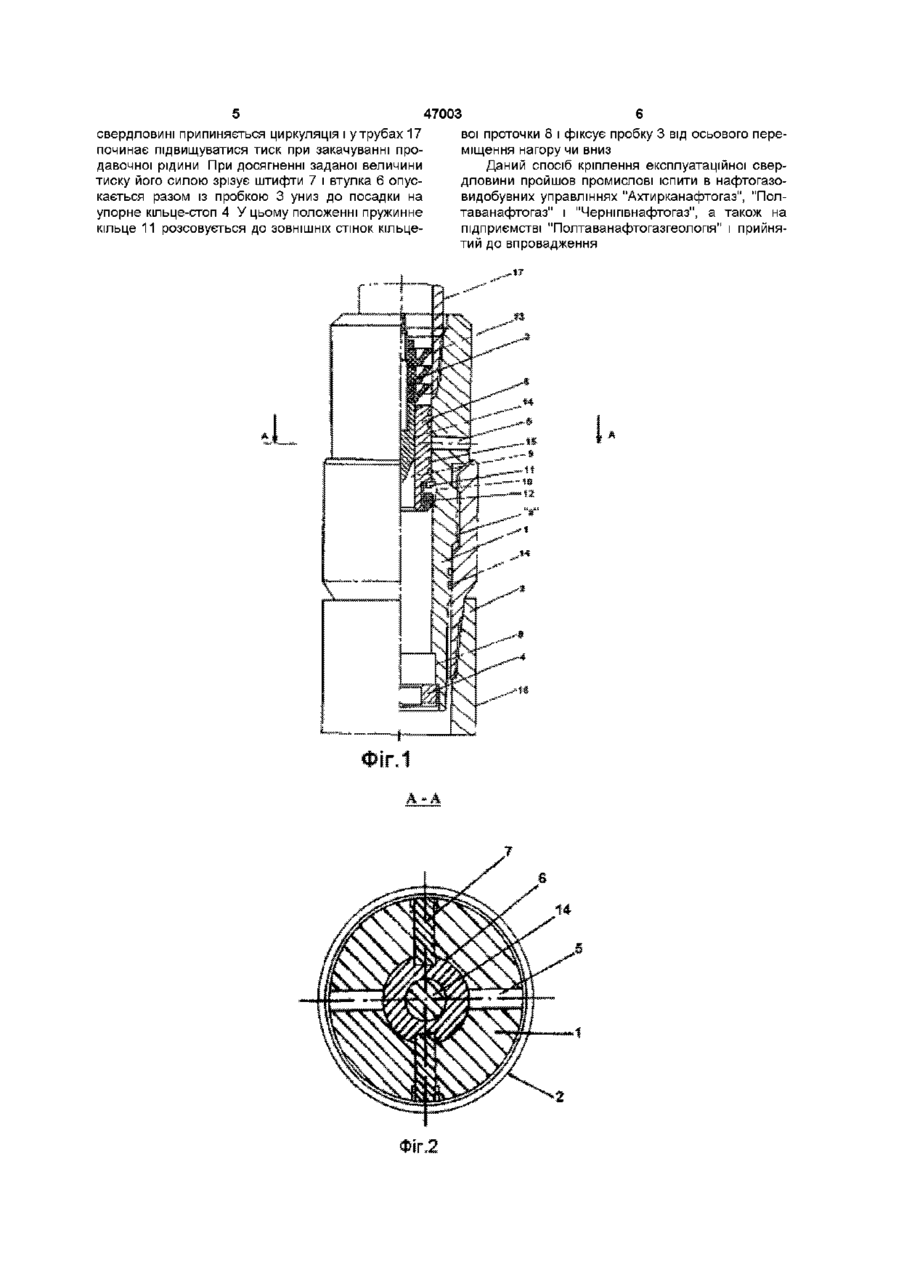

2. Пристрій для здійснення способу кріплення експлуатаційної свердловини по п. 1, який відрізняється тим, що включає нарізний роз'єднувач, який має промивні вікна, перекриті промивальною втулкою, роздільну пробку і упорне кільце-стоп, який відрізняється тим, що упорне кільце-стоп встановлено в нижній частині нарізного роз'єднувача, роздільна пробка має конусний хвостовик, виконаний з конусністю зовнішньої поверхні, рівної конусності внутрішньої поверхні промивальної втулки.
3. Пристрій по п. 2, який відрізняється тим, що усередині нарізного роз'єднувача над упорним кільцем-стоп виконана кільцева проточка під фіксатор, встановлений у нижній частині промивальної втулки.
4. Пристрій по п. 3, який відрізняється тим, що фіксатор промивальної втулки виконаний у вигляді пружинного кільця.
Текст

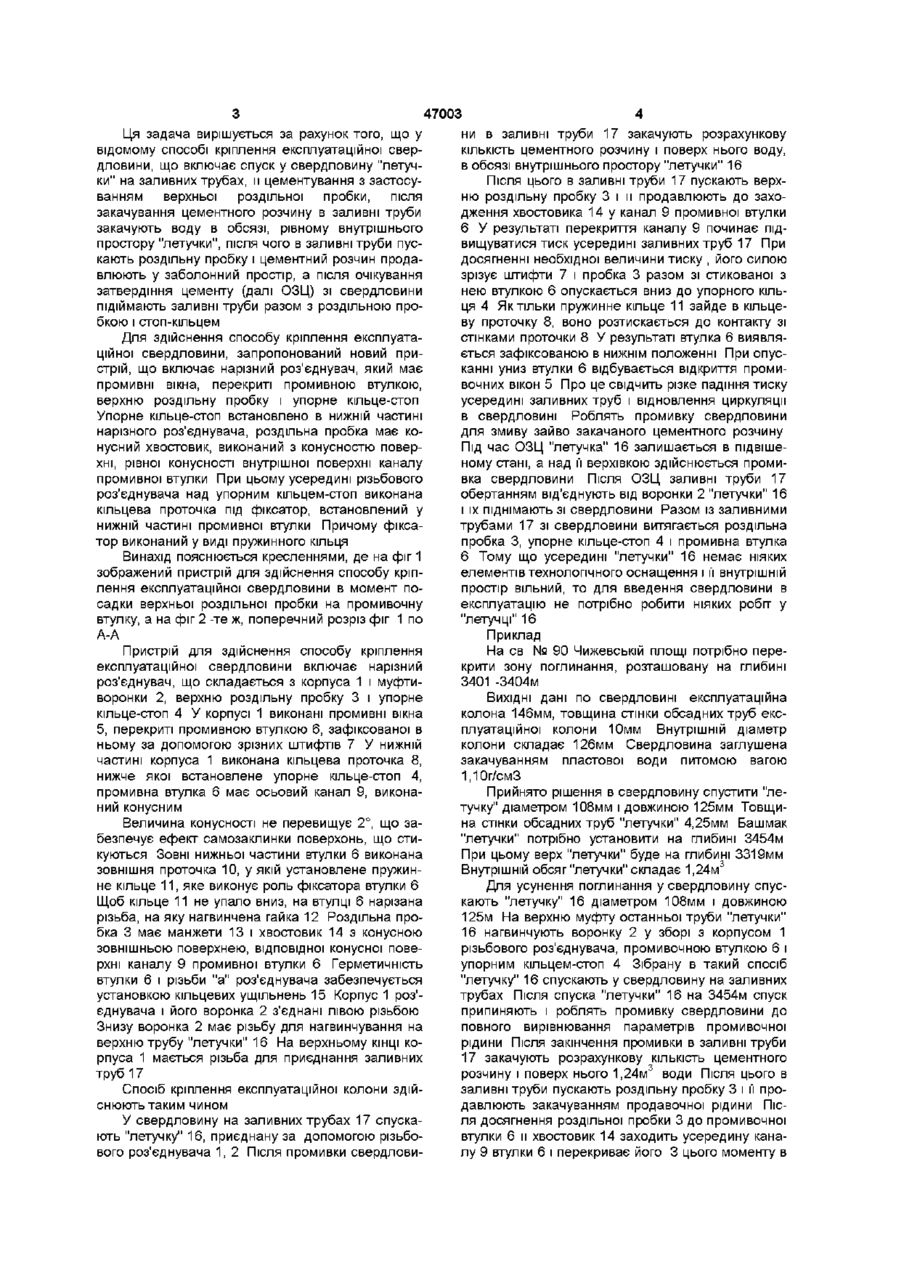

1 Спосіб кріплення експлуатаційної свердловини, що включає спуск у свердловину "летучки" на заливних трубах, и цементування з застосуванням верхньої роздільної пробки, який відрізняється тим, що після закачування цементного розчину в заливні труби закачують воду в об'ємі, рівному об'єму внутрішнього простору "летучки", після чого в заливні труби пускають роздільну пробку і цементний розчин продавлюють у заколонний простір, а після затвердіння це Винахід відноситься до нафтогазовидобувної промисловості і може бути використаний при кріпленні експлуатаційних свердловин хвостовиками, а більш конкретно "летучками" Відомий спосіб кріплення експлуатаційної свердловини, що включає спуск у свердловину "летучки" на заливних трубах, и цементування з застосуванням верхньої роздільної пробки /див Инструкцию по ремонту крепи скважин "РД 39-4382", ВНИИКрнефть Краснодар, 1983г, с 60-65/ Недоліком даного способу кріплення експлуатаційної свердловини є низька якість робіт і великі витрати часу Викликано це наступним Тому що в нижній частині "летучки" встановлюється упорне кільце-стоп і зворотний клапан, то їх потрібно в наступному розбурювати При розбурюванні нерідко відгвинчуються нижні труби "летучки" і від ударів бурильними трубами по стінках "летучки" порушується цементне кільце Розбурювати також потрібно і роздільну пробку Крім того, над роздільною пробкою і під нею в "летучці" утво менту зі свердловини піднімають заливні труби разом з роздільною пробкою і стоп-кільцем 2 Пристрій для здійснення способу кріплення експлуатаційної свердловини по п 1, який відрізняється тим, що включає нарізний роз'єднувач, який має промивні вікна, перекриті промивальною втулкою, роздільну пробку і упорне кільце-стоп, який відрізняється тим, що упорне кільце-стоп встановлено в нижній частині нарізного роз'єднувача, роздільна пробка має конусний хвостовик, виконаний 3 конусністю зовнішньої поверхні, рівної конусності внутрішньої поверхні промивальної втулки 3 Пристрій по п 2, який відрізняється тим, що усередині нарізного роз'єднувача над упорним кільцем-стоп виконана кільцева проточка під фіксатор, встановлений у нижній частині промивальної втулки 4 Пристрій по п 3, який відрізняється тим, що фіксатор промивальної втулки виконаний у вигляді пружинного кільця риться цементний стакан, що також потрібно розбурювати Відомий пристрій для кріплення експлуатаційної свердловини, що включає різьбовий роз'єднувач, що має промивочні вікна, перекриті промивочною втулкою, верхню роздільну пробку і упорне кільце-стоп див Инструкцию по ремонту крепи скважин "РД 39-43-82", ВНИИКрнефть Краснодар, 1983 г, с 60-65/ Недоліком цього пристрою є низька якість робіт і великі витрати часу Це викликано необхідністю розбурювання технологічного оснащення, встановленого в "летучці" зворотного клапана, упорного кільця-стоп і роздільної пробки, а також цементного стакану, що знаходиться над і під роздільною пробкою При розбурюванні порушується контакт цементного кільця, що знаходиться між стінками "летучки" і експлуатаційною колоною Задачею дійсного винаходу є підвищення якості робіт і скорочення витрат часу СО о о 47003 Ця задача вирішується за рахунок того, що у відомому способі кріплення експлуатаційної свердловини, що включає спуск у свердловину "летучки" на заливних трубах, и цементування з застосуванням верхньої роздільної пробки, після закачування цементного розчину в заливні труби закачують воду в обсязі, рівному внутрішнього простору "летучки", після чого в заливні труби пускають роздільну пробку і цементний розчин продавлюють у заболонний простір, а після очікування затвердіння цементу (далі ОЗЦ) зі свердловини підіймають заливні труби разом з роздільною пробкою і стоп-кільцем Для здійснення способу кріплення експлуатаційної свердловини, запропонований новий пристрій, що включає нарізний роз'єднувач, який має промивні вікна, перекриті промивною втулкою, верхню роздільну пробку і упорне кільце-стоп Упорне кільце-стоп встановлено в нижній частині нарізного роз'єднувача, роздільна пробка має конусний хвостовик, виконаний з конусностю поверхні, рівної конусності внутрішної поверхні каналу промивної втулки При цьому усередині різьбового роз'єднувача над упорним кільцем-стоп виконана кільцева проточка під фіксатор, встановлений у нижній частині промивної втулки Причому фіксатор виконаний у виді пружинного кільця Винахід пояснюється кресленнями, де на фіг 1 зображений пристрій для здійснення способу кріплення експлуатаційної свердловини в момент посадки верхньої роздільної пробки на промивочну втулку, а на фіг 2 -те ж, поперечний розріз фіг 1 по А-А Пристрій для здійснення способу кріплення експлуатаційної свердловини включає нарізний роз'єднувач, що складається з корпуса 1 і муфтиворонки 2, верхню роздільну пробку 3 і упорне кільце-стоп 4 У корпусі 1 виконані промивні вікна 5, перекриті промивною втулкою 6, зафіксованої в ньому за допомогою зрізних штифтів 7 У нижній частині корпуса 1 виконана кільцева проточка 8, нижче якої встановлене упорне кільце-стоп 4, промивна втулка 6 має осьовий канал 9, виконаний конусним Величина конусності не перевищує 2°, що забезпечує ефект самозаклинки поверхонь, що стикуються Зовні нижньої частини втулки 6 виконана зовнішня проточка 10, у якій установлене пружинне кільце 11, яке виконує роль фіксатора втулки 6 Щоб кільце 11 не упало вниз, на втулці 6 нарізана різьба, на яку нагвинчена гайка 12 Роздільна пробка 3 має манжети 13 і хвостовик 14 з конусною зовнішньою поверхнею, відповідної конусної поверхні каналу 9 промивної втулки 6 Герметичність втулки 6 і різьби "а" роз'єднувача забезпечується установкою кільцевих ущільнень 15 Корпус 1 роз'єднувача і його воронка 2 з'єднані лівою різьбою Знизу воронка 2 має різьбу для нагвинчування на верхню трубу "летучки" 16 На верхньому КІНЦІ корпуса 1 мається різьба для приєднання заливних труб 17 Спосіб кріплення експлуатаційної колони здійснюють таким чином У свердловину на заливних трубах 17 спускають "летучку" 16, приєднану за допомогою різьбового роз'єднувача 1, 2 Після промивки свердлови ни в заливні труби 17 закачують розрахункову КІЛЬКІСТЬ цементного розчину і поверх нього воду, в обсязі внутрішнього простору "летучки" 16 Після ЦЬОГО В заливні труби 17 пускають верхню роздільну пробку 3 і и продавлюють до заходження хвостовика 14 у канал 9 промивної втулки 6 У результаті перекриття каналу 9 починає підвищуватися тиск усередині заливних труб 17 При досягненні необхідної величини тиску , його силою зрізує штифти 7 і пробка 3 разом зі стикованої з нею втулкою 6 опускається вниз до упорного кільця 4 Як тільки пружинне кільце 11 зайде в кільцеву проточку 8, воно розтискається до контакту зі стінками проточки 8 У результаті втулка 6 виявляється зафіксованою в нижнім положенні При опусканні униз втулки 6 відбувається відкриття промивочних вікон 5 Про це свідчить різке падіння тиску усередині заливних труб і відновлення циркуляції в свердловині Роблять промивку свердловини для змиву зайво закачаного цементного розчину Під час ОЗЦ "летучка" 16 залишається в підвішеному стані, а над її верхівкою здійснюється промивка свердловини Після ОЗЦ заливні труби 17 обертанням від'єднують від воронки 2 "летучки" 16 і їх піднімають зі свердловини Разом із заливними трубами 17 зі свердловини витягається роздільна пробка 3, упорне кільце-стоп 4 і промивна втулка 6 Тому що усередині "летучки" 16 немає ніяких елементів технологічного оснащення і її внутрішній простір вільний, то для введення свердловини в експлуатацію не потрібно робити ніяких робіт у "летучці" 16 Приклад На св № 90 Чижевській площі потрібно перекрити зону поглинання, розташовану на глибині 3401 -3404м ВИХІДНІ дані по свердловині експлуатаційна колона 146мм, товщина стінки обсадних труб експлуатаційної колони 10мм Внутрішній діаметр колони складає 126мм Свердловина заглушена закачуванням пластової води питомою вагою 1,10г/смЗ Прийнято рішення в свердловину спустити "летучку" діаметром 108мм і довжиною 125мм Товщина стінки обсадних труб "летучки" 4,25мм Башмак "летучки" потрібно установити на глибині 3454м При цьому верх "летучки" буде на глибині 3319мм Внутрішній обсяг "летучки" складає 1,24м3 Для усунення поглинання у свердловину спускають "летучку" 16 діаметром 108мм і довжиною 125м На верхню муфту останньої труби "летучки" 16 нагвинчують воронку 2 у зборі з корпусом 1 різьбового роз'єднувача, промивочною втулкою 6 і упорним кільцем-стоп 4 Зібрану в такий спосіб "летучку" 16 спускають у свердловину на заливних трубах Після спуска "летучки" 16 на 3454м спуск припиняють і роблять промивку свердловини до повного вирівнювання параметрів промивочної рідини Після закінчення промивки в заливні труби 17 закачують розрахункову КІЛЬКІСТЬ цементного розчину і поверх нього 1,24м3 води Після ЦЬОГО В заливні труби пускають роздільну пробку 3 і її продавлюють закачуванням продавочної рідини Після досягнення роздільної пробки 3 до промивочної втулки 6 и хвостовик 14 заходить усередину каналу 9 втулки 6 і перекриває його 3 цього моменту в 47003 свердловині припиняється циркуляція і у трубах 17 починає підвищуватися тиск при закачуванні продавочної рідини При досягненні заданої величини тиску його силою зрізує штифти 7 і втулка 6 опускається разом із пробкою 3 униз до посадки на упорне кільце-стоп 4 У цьому положенні пружинне кільце 11 розсовується до ЗОВНІШНІХ стінок кільце 6 воі проточки 8 і фіксує пробку 3 від осьового переміщення нагору чи вниз Даний спосіб кріплення експлуатаційної свердловини пройшов промислові іспити в нафтогазовидобувних управліннях "Ахтирканафтогаз", "Полтаванафтогаз" і "Черніпвнафтогаз", а також на підприємстві "Полтава нафто газ геологія" і прийнятий до впровадження 47003 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюVoloshinivskyi Bohdan Onyfriiovych, Hlushakov Adolf Yakovych, Kurtov Veniamin Dmytrovych, Lylak Mykola Mykolaiovych, Harkot Vasyl Stepanovych, Maniuk Semen Vasyliovych
Автори російськоюВолошинивский Богдан Онуфриевич, Глушаков Адольф Яковлевич, Куртов Вениамин Дмитриевич, Лилак Николай Николаевич, Гаркот Василий Степанович, Манюк Семен Васильевич
МПК / Мітки
МПК: E21B 33/14
Мітки: спосіб, експлуатаційної, кріплення, свердловини, пристрій
