Підставка для одноразових стаканчиків

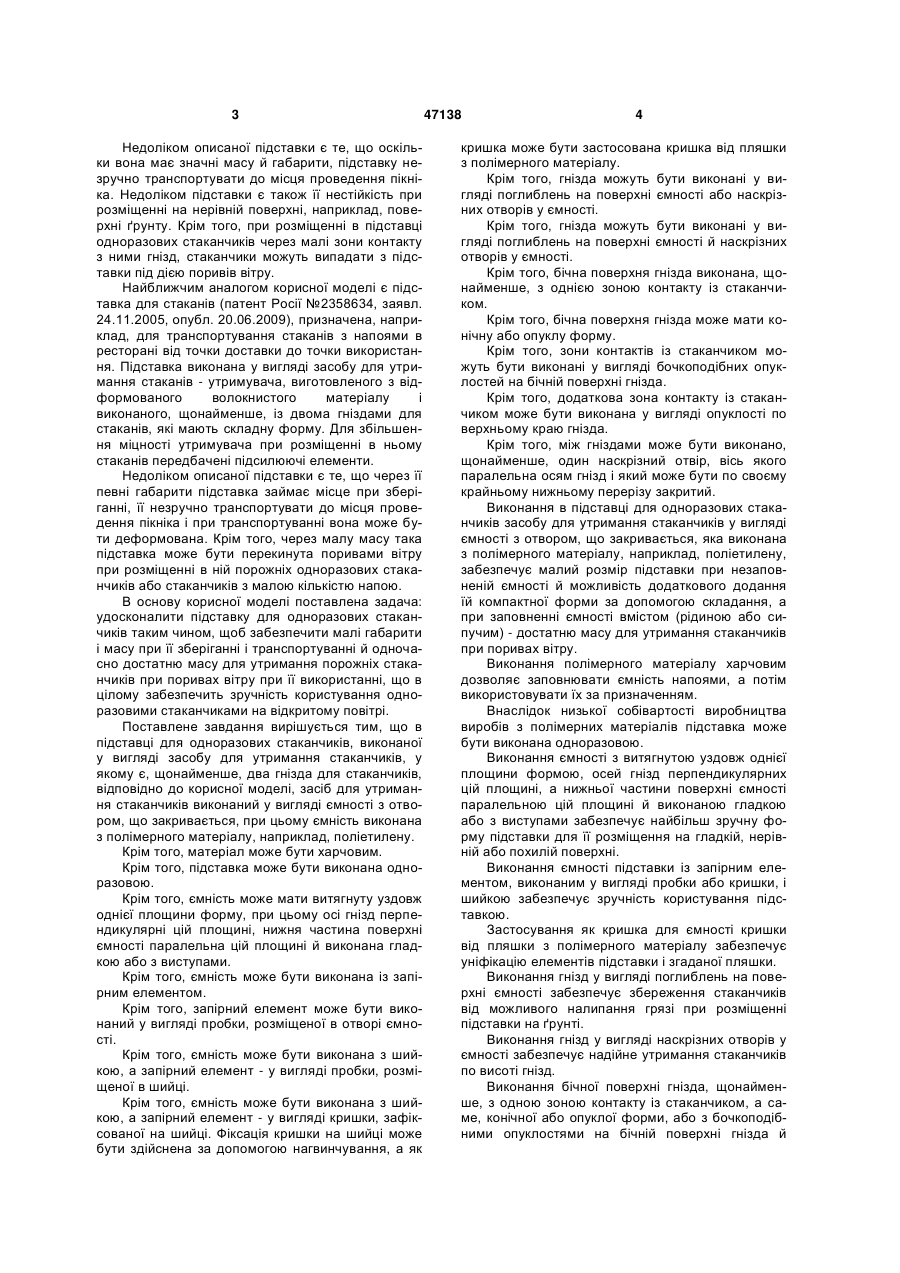

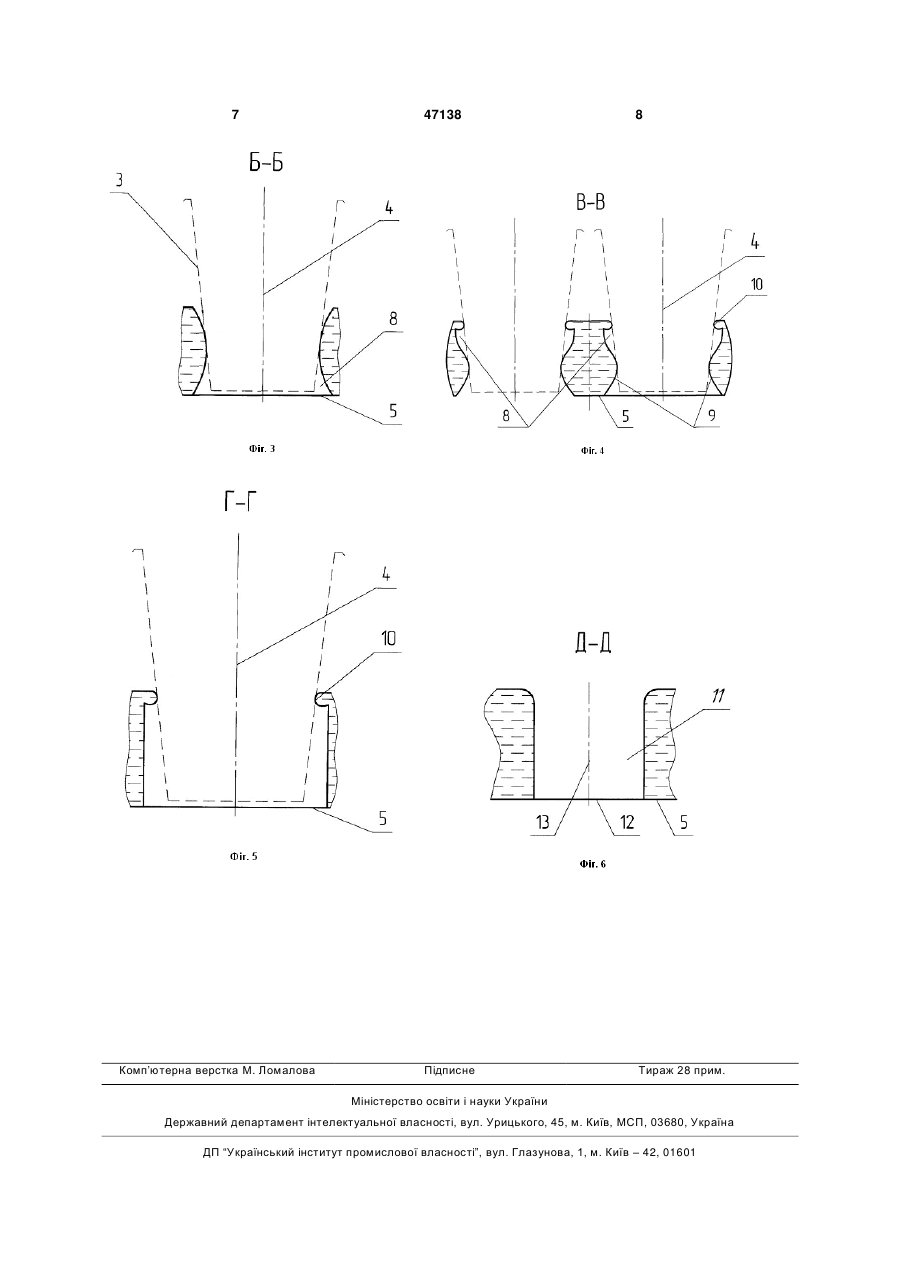

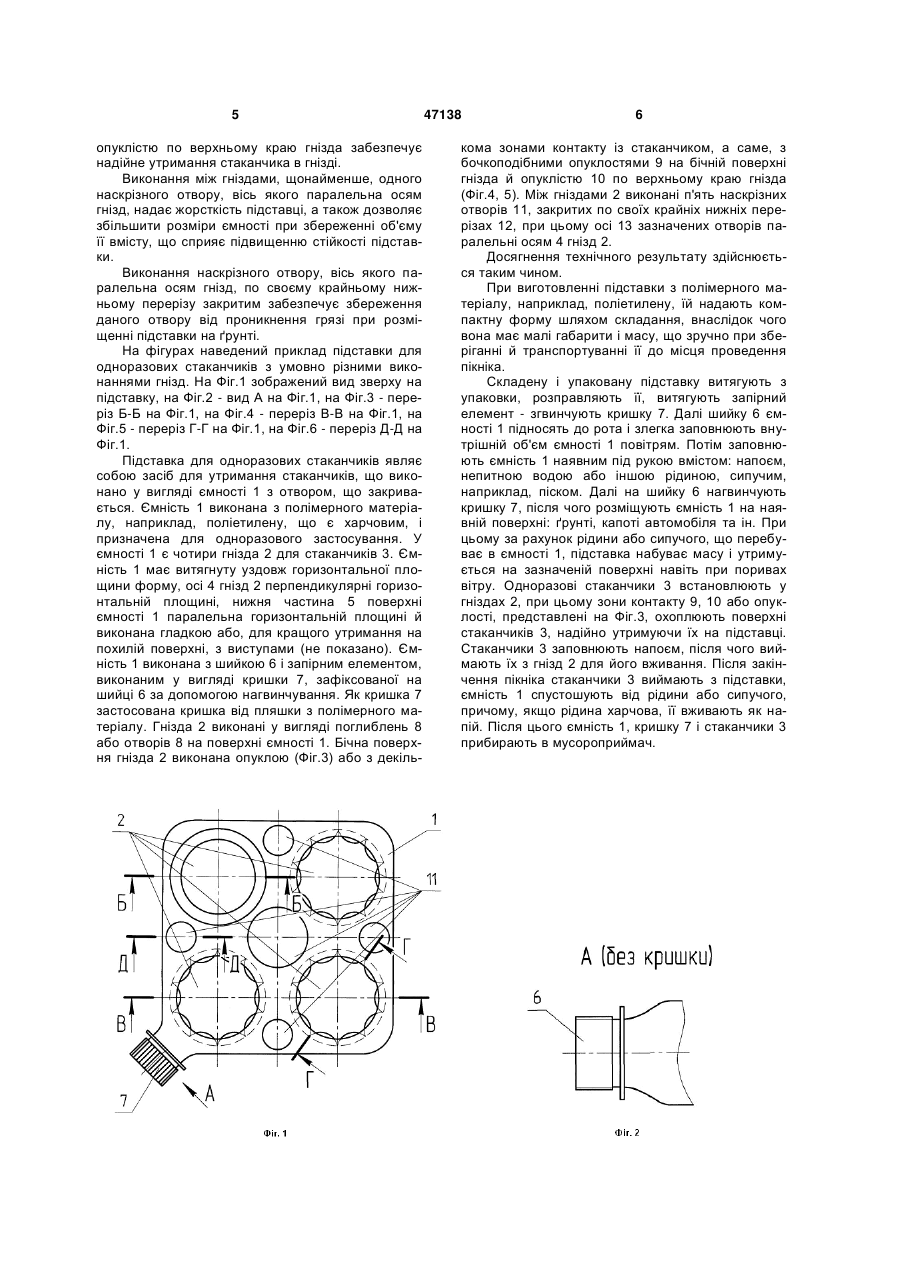

1. Підставка для одноразових стаканчиків, що виконана у вигляді засобу для утримання стаканчиків, у якому є щонайменше два гнізда для стаканчиків, яка відрізняється тим, що засіб для утримання стаканчиків виконаний у вигляді ємності з отвором, що закривається, при цьому ємність виконана з полімерного матеріалу, наприклад поліетилену. 2. Підставка за п. 1, яка відрізняється тим, що матеріал є харчовим. 3. Підставка за будь-яким з пп.1, 2, яка відрізняється тим, що вона виконана одноразовою. 4. Підставка за будь-яким з пп.1-3, яка відрізняється тим, що ємність має витягнуту уздовж однієї площини форму, осі гнізд перпендикулярні цій площині, нижня частина поверхні ємності паралельна цій площині й виконана гладкою або з виступами. 5. Підставка за будь-яким з пп. 1-4, яка відрізняється тим, що ємність виконана із запірним елементом. 6. Підставка за п. 5, яка відрізняється тим, що запірний елемент виконаний у вигляді пробки, розміщеної в отворі ємності. 7. Підставка за п. 5, яка відрізняється тим, що ємність виконана з шийкою, а запірний елемент виконаний у вигляді пробки, розміщеної в шийці. 8. Підставка за п. 5, яка відрізняється тим, що ємність виконана з шийкою, а запірний елемент виконаний у вигляді кришки, зафіксованої на шийці. U 2 (11) 1 3 Недоліком описаної підставки є те, що оскільки вона має значні масу й габарити, підставку незручно транспортувати до місця проведення пікніка. Недоліком підставки є також її нестійкість при розміщенні на нерівній поверхні, наприклад, поверхні ґрунту. Крім того, при розміщенні в підставці одноразових стаканчиків через малі зони контакту з ними гнізд, стаканчики можуть випадати з підставки під дією поривів вітру. Найближчим аналогом корисної моделі є підставка для стаканів (патент Росії №2358634, заявл. 24.11.2005, опубл. 20.06.2009), призначена, наприклад, для транспортування стаканів з напоями в ресторані від точки доставки до точки використання. Підставка виконана у вигляді засобу для утримання стаканів - утримувача, виготовленого з відформованого волокнистого матеріалу і виконаного, щонайменше, із двома гніздами для стаканів, які мають складну форму. Для збільшення міцності утримувача при розміщенні в ньому стаканів передбачені підсилюючі елементи. Недоліком описаної підставки є те, що через її певні габарити підставка займає місце при зберіганні, її незручно транспортувати до місця проведення пікніка і при транспортуванні вона може бути деформована. Крім того, через малу масу така підставка може бути перекинута поривами вітру при розміщенні в ній порожніх одноразових стаканчиків або стаканчиків з малою кількістю напою. В основу корисної моделі поставлена задача: удосконалити підставку для одноразових стаканчиків таким чином, щоб забезпечити малі габарити і масу при її зберіганні і транспортуванні й одночасно достатню масу для утримання порожніх стаканчиків при поривах вітру при її використанні, що в цілому забезпечить зручність користування одноразовими стаканчиками на відкритому повітрі. Поставлене завдання вирішується тим, що в підставці для одноразових стаканчиків, виконаної у вигляді засобу для утримання стаканчиків, у якому є, щонайменше, два гнізда для стаканчиків, відповідно до корисної моделі, засіб для утримання стаканчиків виконаний у вигляді ємності з отвором, що закривається, при цьому ємність виконана з полімерного матеріалу, наприклад, поліетилену. Крім того, матеріал може бути харчовим. Крім того, підставка може бути виконана одноразовою. Крім того, ємність може мати витягнуту уздовж однієї площини форму, при цьому осі гнізд перпендикулярні цій площині, нижня частина поверхні ємності паралельна цій площині й виконана гладкою або з виступами. Крім того, ємність може бути виконана із запірним елементом. Крім того, запірний елемент може бути виконаний у вигляді пробки, розміщеної в отворі ємності. Крім того, ємність може бути виконана з шийкою, а запірний елемент - у вигляді пробки, розміщеної в шийці. Крім того, ємність може бути виконана з шийкою, а запірний елемент - у вигляді кришки, зафіксованої на шийці. Фіксація кришки на шийці може бути здійснена за допомогою нагвинчування, а як 47138 4 кришка може бути застосована кришка від пляшки з полімерного матеріалу. Крім того, гнізда можуть бути виконані у вигляді поглиблень на поверхні ємності або наскрізних отворів у ємності. Крім того, гнізда можуть бути виконані у вигляді поглиблень на поверхні ємності й наскрізних отворів у ємності. Крім того, бічна поверхня гнізда виконана, щонайменше, з однією зоною контакту із стаканчиком. Крім того, бічна поверхня гнізда може мати конічну або опуклу форму. Крім того, зони контактів із стаканчиком можуть бути виконані у вигляді бочкоподібних опуклостей на бічній поверхні гнізда. Крім того, додаткова зона контакту із стаканчиком може бути виконана у вигляді опуклості по верхньому краю гнізда. Крім того, між гніздами може бути виконано, щонайменше, один наскрізний отвір, вісь якого паралельна осям гнізд і який може бути по своєму крайньому нижньому перерізу закритий. Виконання в підставці для одноразових стаканчиків засобу для утримання стаканчиків у вигляді ємності з отвором, що закривається, яка виконана з полімерного матеріалу, наприклад, поліетилену, забезпечує малий розмір підставки при незаповненій ємності й можливість додаткового додання їй компактної форми за допомогою складання, а при заповненні ємності вмістом (рідиною або сипучим) - достатню масу для утримання стаканчиків при поривах вітру. Виконання полімерного матеріалу харчовим дозволяє заповнювати ємність напоями, а потім використовувати їх за призначенням. Внаслідок низької собівартості виробництва виробів з полімерних матеріалів підставка може бути виконана одноразовою. Виконання ємності з витягнутою уздовж однієї площини формою, осей гнізд перпендикулярних цій площині, а нижньої частини поверхні ємності паралельною цій площині й виконаною гладкою або з виступами забезпечує найбільш зручну форму підставки для її розміщення на гладкій, нерівній або похилій поверхні. Виконання ємності підставки із запірним елементом, виконаним у вигляді пробки або кришки, і шийкою забезпечує зручність користування підставкою. Застосування як кришка для ємності кришки від пляшки з полімерного матеріалу забезпечує уніфікацію елементів підставки і згаданої пляшки. Виконання гнізд у вигляді поглиблень на поверхні ємності забезпечує збереження стаканчиків від можливого налипання грязі при розміщенні підставки на ґрунті. Виконання гнізд у вигляді наскрізних отворів у ємності забезпечує надійне утримання стаканчиків по висоті гнізд. Виконання бічної поверхні гнізда, щонайменше, з одною зоною контакту із стаканчиком, а саме, конічної або опуклої форми, або з бочкоподібними опуклостями на бічній поверхні гнізда й 5 опуклістю по верхньому краю гнізда забезпечує надійне утримання стаканчика в гнізді. Виконання між гніздами, щонайменше, одного наскрізного отвору, вісь якого паралельна осям гнізд, надає жорсткість підставці, а також дозволяє збільшити розміри ємності при збереженні об'єму її вмісту, що сприяє підвищенню стійкості підставки. Виконання наскрізного отвору, вісь якого паралельна осям гнізд, по своєму крайньому нижньому перерізу закритим забезпечує збереження даного отвору від проникнення грязі при розміщенні підставки на ґрунті. На фігурах наведений приклад підставки для одноразових стаканчиків з умовно різними виконаннями гнізд. На Фіг.1 зображений вид зверху на підставку, на Фіг.2 - вид А на Фіг.1, на Фіг.3 - переріз Б-Б на Фіг.1, на Фіг.4 - переріз В-В на Фіг.1, на Фіг.5 - переріз Г-Г на Фіг.1, на Фіг.6 - переріз Д-Д на Фіг.1. Підставка для одноразових стаканчиків являє собою засіб для утримання стаканчиків, що виконано у вигляді ємності 1 з отвором, що закривається. Ємність 1 виконана з полімерного матеріалу, наприклад, поліетилену, що є харчовим, і призначена для одноразового застосування. У ємності 1 є чотири гнізда 2 для стаканчиків 3. Ємність 1 має витягнуту уздовж горизонтальної площини форму, осі 4 гнізд 2 перпендикулярні горизонтальній площині, нижня частина 5 поверхні ємності 1 паралельна горизонтальній площині й виконана гладкою або, для кращого утримання на похилій поверхні, з виступами (не показано). Ємність 1 виконана з шийкою 6 і запірним елементом, виконаним у вигляді кришки 7, зафіксованої на шийці 6 за допомогою нагвинчування. Як кришка 7 застосована кришка від пляшки з полімерного матеріалу. Гнізда 2 виконані у вигляді поглиблень 8 або отворів 8 на поверхні ємності 1. Бічна поверхня гнізда 2 виконана опуклою (Фіг.3) або з декіль 47138 6 кома зонами контакту із стаканчиком, а саме, з бочкоподібними опуклостями 9 на бічній поверхні гнізда й опуклістю 10 по верхньому краю гнізда (Фіг.4, 5). Між гніздами 2 виконані п'ять наскрізних отворів 11, закритих по своїх крайніх нижніх перерізах 12, при цьому осі 13 зазначених отворів паралельні осям 4 гнізд 2. Досягнення технічного результату здійснюється таким чином. При виготовленні підставки з полімерного матеріалу, наприклад, поліетилену, їй надають компактну форму шляхом складання, внаслідок чого вона має малі габарити і масу, що зручно при зберіганні й транспортуванні її до місця проведення пікніка. Складену і упаковану підставку витягують з упаковки, розправляють її, витягують запірний елемент - згвинчують кришку 7. Далі шийку 6 ємності 1 підносять до рота і злегка заповнюють внутрішній об'єм ємності 1 повітрям. Потім заповнюють ємність 1 наявним під рукою вмістом: напоєм, непитною водою або іншою рідиною, сипучим, наприклад, піском. Далі на шийку 6 нагвинчують кришку 7, після чого розміщують ємність 1 на наявній поверхні: ґрунті, капоті автомобіля та ін. При цьому за рахунок рідини або сипучого, що перебуває в ємності 1, підставка набуває масу і утримується на зазначеній поверхні навіть при поривах вітру. Одноразові стаканчики 3 встановлюють у гніздах 2, при цьому зони контакту 9, 10 або опуклості, представлені на Фіг.3, охоплюють поверхні стаканчиків 3, надійно утримуючи їх на підставці. Стаканчики 3 заповнюють напоєм, після чого виймають їх з гнізд 2 для його вживання. Після закінчення пікніка стаканчики 3 виймають з підставки, ємність 1 спустошують від рідини або сипучого, причому, якщо рідина харчова, її вживають як напій. Після цього ємність 1, кришку 7 і стаканчики 3 прибирають в мусороприймач. 7 Комп’ютерна верстка М. Ломалова 47138 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
