Галокамера

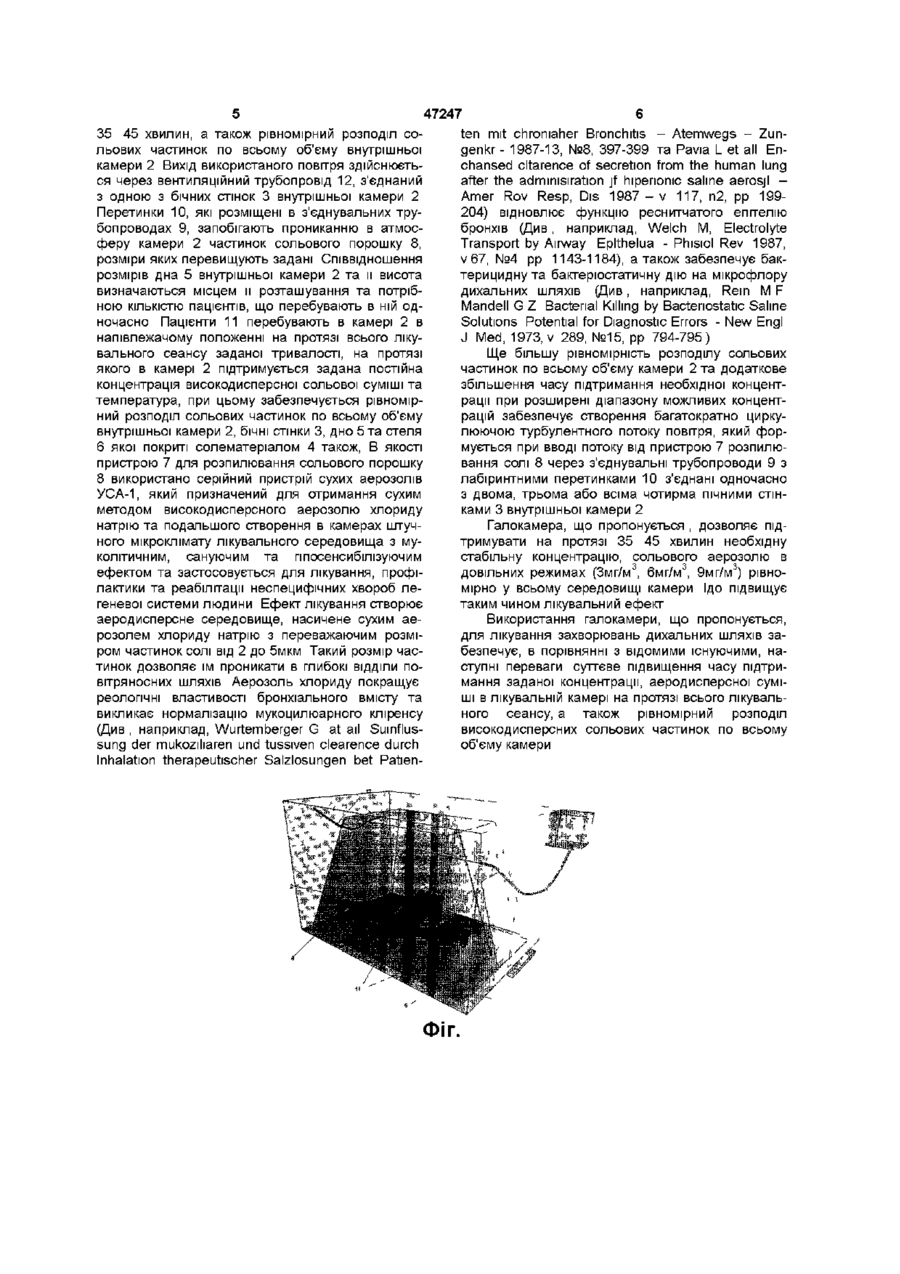

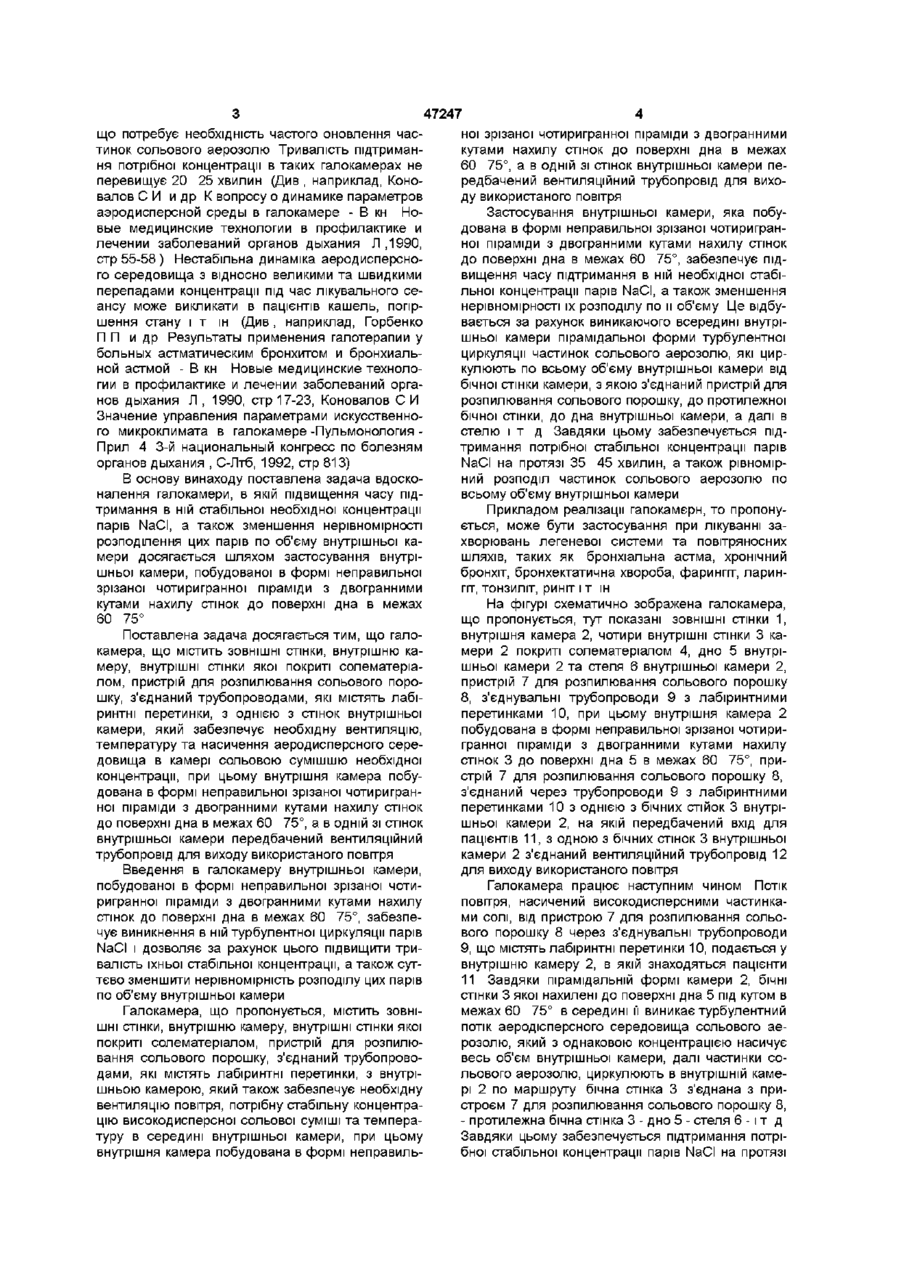

1 Галокамера, що містить ЗОВНІШНІ СТІНКИ, внутрішню камеру, внутрішні стінки якої покриті солематеріалом, пристрій для розпилювання сольового порошку, з'єднаний через трубопроводи, які містять лабіринтні перетинки, з Винахід стосується галузі медицини, а саме до засобів лікування та може бути використаний при лікуванні захворювань респіраторної системи організму людини ВІДОМІ галокамери та засоби їхнього застосування при лікуванні захворювань повітряносних шляхів та легеневої системи Відома галокамера, що містить ЗОВНІШНІ СТІНКИ, внутрішні стінки з солеблоків, проміжну та внутрішню камери, кондиціонер та з'єднувальні трубопроводи, а також лабіринтні перетинки, розміщені в проміжній камері (Див AC M1225569 А від 23 04 86р Бюл №15) Недоліком відомої галокамери є відносно невелика концентрація парів NaCI (не вище 1мг/м3), що потребує збільшення терміну лікувального сеансу та тривалого циклу лікування взагалі Найближчою по технічної суті є галокамера, призначена для створення аеродисперсного сольового середовища з метою лікування, що містить внутрішню кубічну або паралеліпедоподібну камеру, з'єднану трубопроводом, який містить лабіринтні перетинки, з пристроєм для розпилювання сольового порошку (Див Коновалов С И и др К вопросу о динамике параметров аэродисперсной среды в галокамере - В кн Новые медицинские технологии в профилактике и лечении заболеваний органов дыхания Л-д ,1990, стр 55-58 ) В якості пристрою для розпилювання сольового порошку в цій галокамері використано пристрій сухих аерозолів УСА-1, який продукується серійно та призначений для отримання сухим методом висо внутрішньою камерою, вентиляційний трубопровід для виходу використаного повітря, яка відрізняється тим, що внутрішня камера побудована в формі неправильної зрізаної чотиригранної піраміди з двогранними кутами нахилу стінок до поверхні дна в межах 60 75 2 Галокамера за п 1, яка відрізняється тим, що пристрій для розпилювання сольового порошку через трубопроводи з'єднаний одночасно з декількома стінками внутрішньої камери кодисперсного аерозолю хлориду натрію та подальшого створення в камерах штучного мікроклімату лікувального середовища Пристрій, побудований на принципі дрібнодисперсного млина, який розмелює в порошок кам'яну сіль, яка транспортується далі через трубопроводи з лабіринтними перетинками у внутрішню камеру завдяки дії компресора або вентилятора Недоліком цієї відомої галокамери є швидкі динамічні зміни концентрації сольового аерозолю в ході лікувального сеансу В перші хвилини сеансу відбуваються ПІКОВІ зростання концентрації з перевищенням необхідних рівнів утри або більше разів, потім концентрація поступово спадає та доходить до фонового рівню за 20 25 хвилин Ці недоліки в камерах, стінки яких утворюють зі стелею, підлогою та поміж собою кути 90°, обумовлені тим, що частинки солі рухаються в ламінарному потоці від стінки, з отвору в якій здійснюється розпилювання парів NaCI, до протилежної стінки В цій галокамері, по нашим дослідженням, циркуляція високодисперсних сольових частинок йде в ламінарному потоці зі швидкістю приблизно 2м/сек і викликає в перші хвилини зростання в аеродисперсному середовищі галокамери, пікової концентрації сольового аерозолю, яка триває 5 8 хвилин, а потім сольові частинки поступово осаджуються та коагулюються, все це викликає неоднорідність розподілу частинок солі по об'єму камери, часову ЗМІННІСТЬ концентрації аеродисперсної суміші та падіння вмісту респірабельної фракції в атмосфері камери під час лікувальної процедури, 47247 що потребує необхідність частого оновлення частинок сольового аерозолю Тривалість підтримання потрібної концентрації в таких галокамерах не перевищує 20 25 хвилин (Див , наприклад, Коновалов С И и др К вопросу о динамике параметров аэродисперсной среды в галокамере - В кн Новые медицинские технологии в профилактике и лечении заболеваний органов дыхания Л ,1990, стр 55-58 ) Нестабільна динаміка аеродисперсного середовища з відносно великими та швидкими перепадами концентрації під час лікувального сеансу може викликати в пацієнтів кашель, погіршення стану і т ш (Див , наприклад, Горбенко П П и др Результаты применения галотерапии у больных астматическим бронхитом и бронхиальной астмой - В кн Новые медицинские технологии в профилактике и лечении заболеваний органов дыхания Л , 1990, стр 17-23, Коновалов С И Значение управления параметрами искусственного микроклимата в галокамере -Пульмонология Прил 4 3-й национальный конгресс по болезням органов дыхания , С-Лтб, 1992, стр 813) В основу винаходу поставлена задача вдосконалення галокамери, в якій підвищення часу підтримання в ній стабільної необхідної концентрації парів NaCI, а також зменшення нерівномірності розподілення цих парів по об'єму внутрішньої камери досягається шляхом застосування внутрішньої камери, побудованої в формі неправильної зрізаної чотиригранної піраміди з двогранними кутами нахилу стінок до поверхні дна в межах 60 75° Поставлена задача досягається тим, що галокамера, що містить ЗОВНІШНІ СТІНКИ, внутрішню камеру, внутрішні стінки якої покриті солематеріалом, пристрій для розпилювання сольового порошку, з'єднаний трубопроводами, які містять лабіринтні перетинки, з однією з стінок внутрішньої камери, який забезпечує необхідну вентиляцію, температуру та насичення аеродисперсного середовища в камері сольовою сумішшю необхідної концентрації, при цьому внутрішня камера побудована в формі неправильної зрізаної чотиригранної піраміди з двогранними кутами нахилу стінок до поверхні дна в межах 60 75°, а в одній зі стінок внутрішньої камери передбачений вентиляційний трубопровід для виходу використаного повітря Введення в галокамеру внутрішньої камери, побудованої в формі неправильної зрізаної чотиригранної піраміди з двогранними кутами нахилу стінок до поверхні дна в межах 60 75°, забезпечує виникнення в ній турбулентної циркуляції парів NaCI і дозволяє за рахунок цього підвищити тривалість їхньої стабільної концентрації, а також суттєво зменшити нерівномірність розподілу цих парів по об'єму внутрішньої камери Галокамера, що пропонується, містить ЗОВНІШНІ СТІНКИ, внутрішню камеру, внутрішні стінки якої покриті солематеріалом, пристрій для розпилювання сольового порошку, з'єднаний трубопроводами, які містять лабіринтні перетинки, з внутрішньою камерою, який також забезпечує необхідну вентиляцію повітря, потрібну стабільну концентрацію високодисперсної сольової суміші та температуру в середині внутрішньої камери, при цьому внутрішня камера побудована в формі неправиль ної зрізаної чотиригранної піраміди з двогранними кутами нахилу стінок до поверхні дна в межах 60 75°, а в одній зі стінок внутрішньої камери передбачений вентиляційний трубопровід для виходу використаного повітря Застосування внутрішньої камери, яка побудована в формі неправильної зрізаної чотиригранної піраміди з двогранними кутами нахилу стінок до поверхні дна в межах 60 75°, забезпечує підвищення часу підтримання в ній необхідної стабільної концентрації парів NaCI, а також зменшення нерівномірності їх розподілу по и об'єму Це відбувається за рахунок виникаючого всередині внутрішньої камери пірамідальної форми турбулентної циркуляції частинок сольового аерозолю, які циркулюють по всьому об'єму внутрішньої камери від бічної стінки камери, з якою з'єднаний пристрій для розпилювання сольового порошку, до протилежної бічної стінки, до дна внутрішньої камери, а далі в стелю і т д Завдяки цьому забезпечується підтримання потрібної стабільної концентрації парів NaCI на протязі 35 45 хвилин, а також рівномірний розподіл частинок сольового аерозолю по всьому об'єму внутрішньої камери Прикладом реалізації гапокамєрн, то пропонується, може бути застосування при лікуванні захворювань легеневої системи та повітряносних шляхів, таких як бронхіальна астма, хронічний бронхіт, бронхектатична хвороба, фарингіт, ларингіт, тонзиліт, риніт і т ш На фігурі схематично зображена галокамера, що пропонується, тут показані ЗОВНІШНІ СТІНКИ 1, внутрішня камера 2, чотири внутрішні стінки 3 камери 2 покриті солематеріалом 4, дно 5 внутрішньої камери 2 та стеля 6 внутрішньої камери 2, пристрій 7 для розпилювання сольового порошку 8, з'єднувальні трубопроводи 9 з лабіринтними перетинками 10, при цьому внутрішня камера 2 побудована в формі неправильної зрізаної чотиригранної піраміди з двогранними кутами нахилу стінок 3 до поверхні дна 5 в межах 60 75°, пристрій 7 для розпилювання сольового порошку 8, з'єднаний через трубопроводи 9 з лабіринтними перетинками 10 з однією з бічних стійок 3 внутрішньої камери 2, на якій передбачений вхід для пацієнтів 11, з одною з бічних стінок 3 внутрішньої камери 2 з'єднаний вентиляційний трубопровід 12 для виходу використаного повітря Галокамера працює наступним чином Потік повітря, насичений високодисперсними частинками солі, від пристрою 7 для розпилювання сольового порошку 8 через з'єднувальні трубопроводи 9, що містять лабіринтні перетинки 10, подається у внутрішню камеру 2, в якій знаходяться пацієнти 11 Завдяки пірамідальній формі камери 2, бічні стінки 3 якої нахилені до поверхні дна 5 під кутом в межах 60 75° всередині її виникає турбулентний потік аеродісперсного середовища сольового аерозолю, який з однаковою концентрацією насичує весь об'єм внутрішньої камери, далі частинки сольового аерозолю, циркулюють в внутрішній камері 2 по маршруту бічна стінка 3 з'єднана з пристроєм 7 для розпилювання сольового порошку 8, - протилежна бічна стінка 3 - дно 5 - стеля 6 -1 т д Завдяки цьому забезпечується підтримання потрібної стабільної концентрації парів NaCI на протязі 47247 35 45 хвилин, а також рівномірний розподіл сольових частинок по всьому об'єму внутрішньої камери 2 Вихід використаного повітря здійснюється через вентиляційний трубопровід 12, з'єднаний з одною з бічних стінок 3 внутрішньої камери 2 Перетинки 10, які розміщені в з'єднувальних трубопроводах 9, запобігають прониканню в атмосферу камери 2 частинок сольового порошку 8, розміри яких перевищують задані Співвідношення розмірів дна 5 внутрішньої камери 2 та м висота визначаються місцем м розташування та потрібною КІЛЬКІСТЮ пацієнтів, що перебувають в ній одночасно Пацієнти 11 перебувають в камері 2 в напівлежачому положенні на протязі всього лікувального сеансу заданої тривалості, на протязі якого в камері 2 підтримується задана постійна концентрація високодисперсної сольової суміші та температура, при цьому забезпечується рівномірний розподіл сольових частинок по всьому об'єму внутрішньої камери 2, бічні стінки 3, дно 5 та стеля 6 якої покриті солематеріалом 4 також, В якості пристрою 7 для розпилювання сольового порошку 8 використано серійний пристрій сухих аерозолів УСА-1, який призначений для отримання сухим методом високодисперсного аерозолю хлориду натрію та подальшого створення в камерах штучного мікроклімату лікувального середовища з муколітичним, сануючим та ппосенсибілізуючим ефектом та застосовується для лікування, профілактики та реабілітації неспецифічних хвороб легеневої системи людини Ефект лікування створює аеродисперсне середовище, насичене сухим аерозолем хлориду натрію з переважаючим розміром частинок солі від 2 до 5мкм Такий розмір частинок дозволяє їм проникати в глибокі ВІДДІЛИ ПОвітряносних шляхів Аерозоль хлориду покращує реологічні властивості бронхіального вмісту та викликає нормалізацію мукоцилюарного кліренсу (Див , наприклад, Wurtemberger G at ail Sumflussung der mukoziharen und tussiven clearence durch Inhalation therapeutischer Salzlosungen bet Patien ten mit chromaher Bronchitis - Atemwegs - Zungenkr - 1987-13, №8, 397-399 та Pavia L et all Enchansed cltarence of secretion from the human lung after the admmisiration jf hipenomc saline aerosjl Amer Rov Resp, Dis 1987 - v 117, n2, pp 199204) відновлює функцію реснитчатого епітелію бронхів (Див, наприклад, Welch M, Electrolyte Transport by Airway Eplthelua - Phisiol Rev 1987, v67, №4 pp 1143-1184), а також забезпечує бактерицидну та бактеріостатичну дію на мікрофлору дихальних шляхів (Див, наприклад, Rein M F Mandell G Z Bacterial Killing by Bactenostatic Saline Solutions Potential for Diagnostic Errors - New Engl J Med, 1973, v 289, №15, pp 794-795) Ще більшу рівномірність розподілу сольових частинок по всьому об'єму камери 2 та додаткове збільшення часу підтримання необхідної концентрації при розширені діапазону можливих концентрацій забезпечує створення багатократно циркулюючою турбулентного потоку повітря, який формується при вводі потоку від пристрою 7 розпилювання солі 8 через з'єднувальні трубопроводи 9 з лабіринтними перетинками 10 з'єднані одночасно з двома, трьома або всіма чотирма пічними стінками 3 внутрішньої камери 2 Галокамера, що пропонується , дозволяє підтримувати на протязі 35 45 хвилин необхідну стабільну концентрацію, сольового аерозолю в довільних режимах (Змг/м3, 6мг/м3, 9мг/м3) рівномірно у всьому середовищі камери Ідо підвищує таким чином лікувальний ефект Використання галокамери, що пропонується, для лікування захворювань дихальних шляхів забезпечує, в порівнянні з відомими існуючими, наступні переваги суттєве підвищення часу підтримання заданої концентрації, аеродисперсної суміші в лікувальній камері на протязі всього лікувального сеансу, а також рівномірний розподіл високодисперсних сольових частинок по всьому об'єму камери ФІГ. 47247 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
