Апарат псевдозрідженого шару /варіанти/

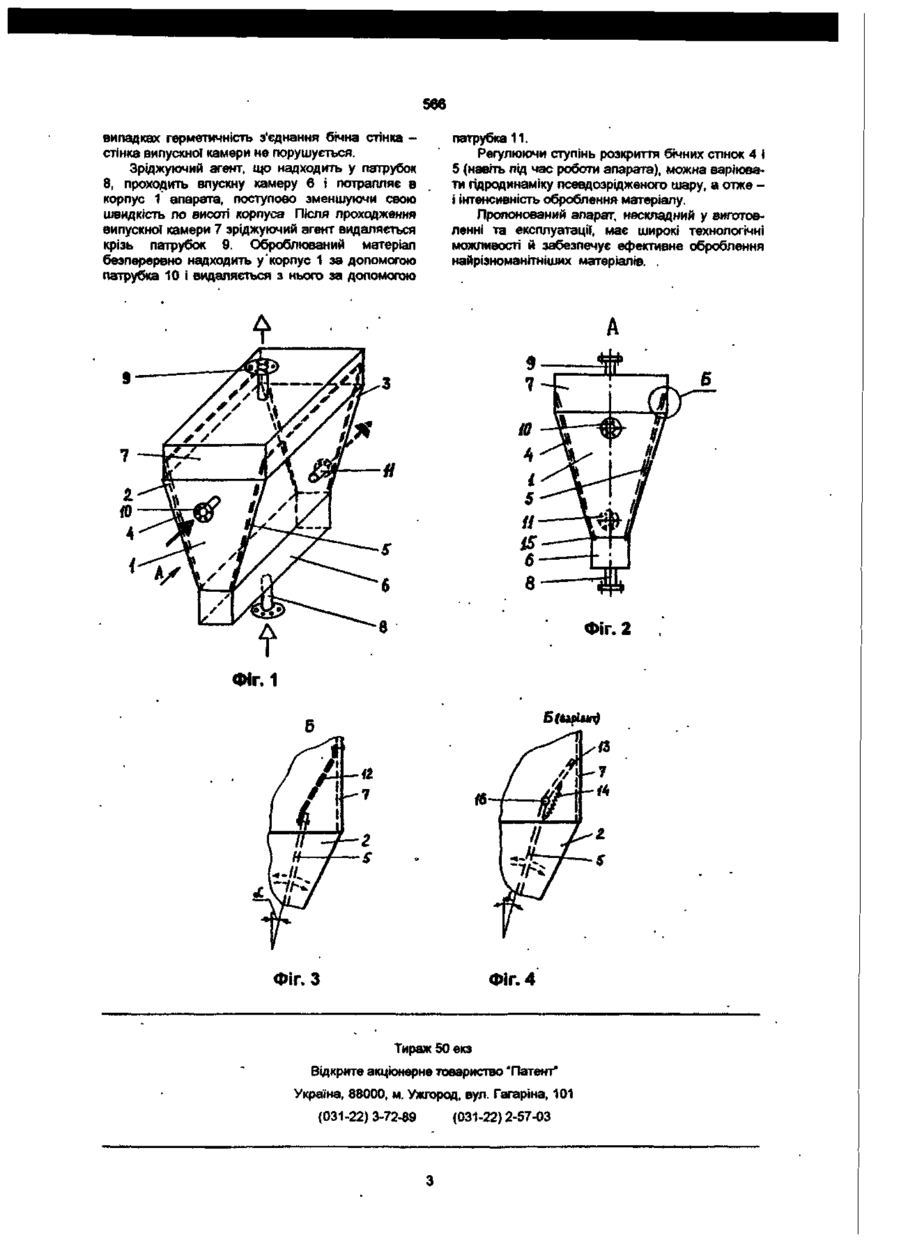

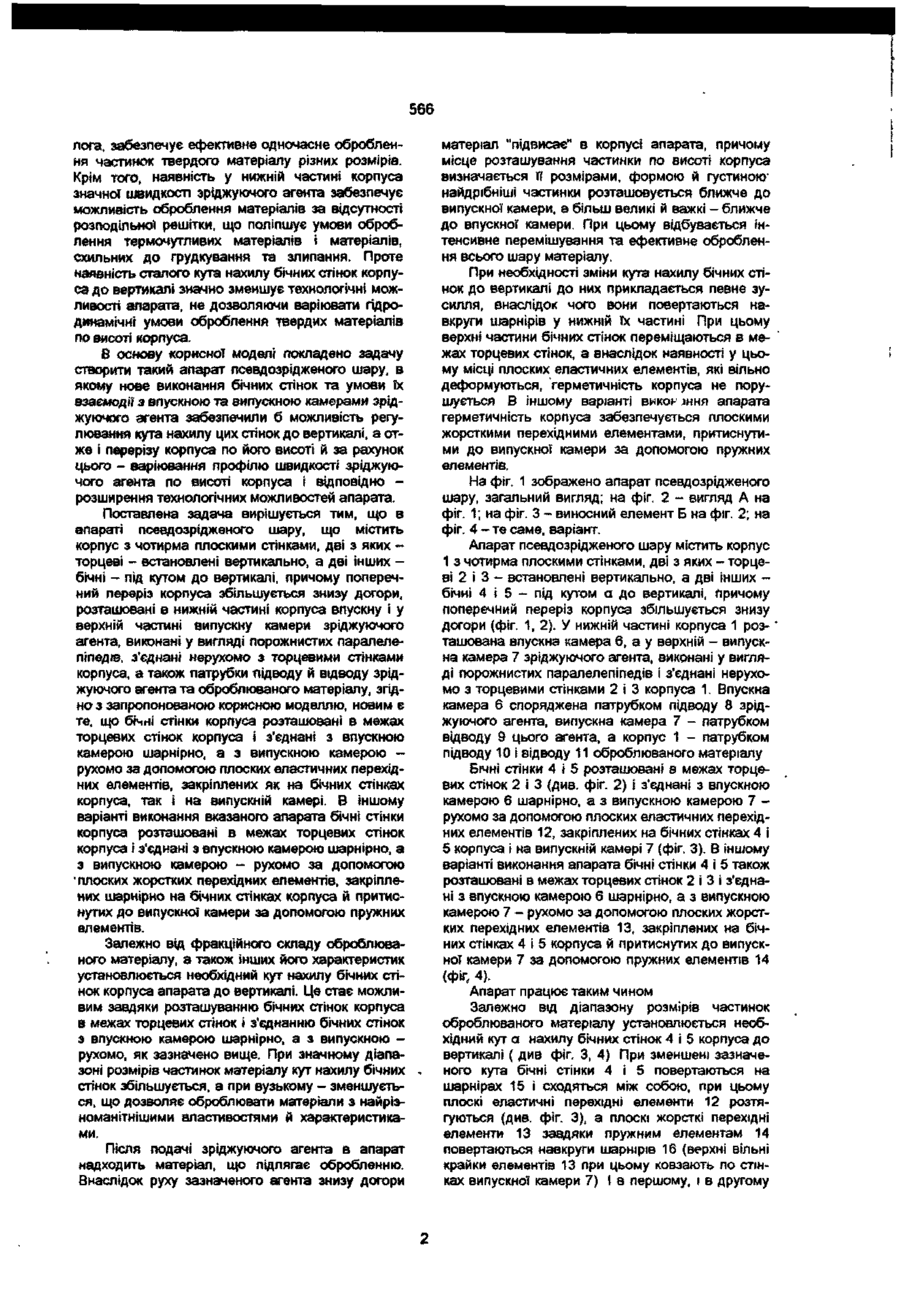

1. Апарат псевдозрідженого шару, що містить корпус э чотирма плоскими стінками, дві з яких торцеві - встановлені вертикально, а дві інших бічні - під кутом до вертикалі, причому поперечний переріз корпуса збільшується -знизу догори, розташовані в нижній частині корпуса впускну і у верхній частині випускну камери зріджуючого агента, виконані у вигляді порожнистих паралелепіпедів, з'єднані нерухомо з торцевими стінками корпуса, а також патрубки підводу й відводу зріджуючого агента та оброблюваного матеріалу, який відрізняється тим, що бічні стінки корпуса розташовані в межах торцевих стінок корпуса і з'єднані з впускною камерою шарнірно, а з випускною камерою - рухомо за допомогою плоских еластичних перехідних елементів, закріплених як на бічних стінках корпуса, так і на випускній камері. 2. Апарат псевдозрідженого шару, що містить корпус з чотирма плоскими стінками, дві з яких торцеві - встановлені вертикально, а дві інших бічні - під кутом до вертикалі, причому поперечний переріз корпуса збільшується знизу догори, розташовані в нижній частині корпуса впускну і у верхній частині випускну камери зріджуючого агента, виконані у вигляді порожнистих паралелепіпедів, з'єднані нерухомо з торцевими стінками корпуса, а також патрубки підводу й відводу зріджуючого агента та оброблюваного матеріалу, який відрізняється тим, що бічні стінки корпуса розташовані в межах торцевих стінок корпуса і з'єднані з впускною камерою шарнірно, а з випускною камерою - рухомо за допомогою плоских жорстких перехідних елементів, закріплених шарнірно на бічних стінках корпуса й притиснутих до випускної камери за допомогою пружних елементів Корисна модель належить до гідродинамічного обладнання, а саме до апаратів для оброблення твердих зернистих і порошкоподібних матеріалів у потоці газового або рідкого зріджуваного агента, і може бути використана в хімічній, харчовій, теплотехнічній, гірничорудній та інших галузях промисловості. Відомий апарат псевдозрідженого шару, що містить корпус з чотирма вертикальними плоскими стінками, розташовані в нижній частині корпуса впускну і у верхній частині випускну камери зріджуючого агента, виконані у вигляді порожнистих паралелепіпедів, а також патрубки підводу й відводу зріджуючого агента та оброблюваного матеріалу (Гельперин Н И . Основные процессы и аппараты химической технологии. - Т. 1. - М.: Химия, 1981. - С. 80, рис. 1-19 є). У цьому апараті ефективно обробляють монодисперсні тверді матеріали, але він стає практично непридатним для оброблення полідисперсних матеріалів: внаслідок сталої швидкості зріджуючого агента по висоті корпуса гідродинамічні умови в будь-якому перерізі корпуса практично однакові, що призводить до винесення з апарата найдрібніших частинок матеріалу й незадовільного оброблення крупних частинок. Найбільш близьким за технічною суттю до запропонованої корисної моделі є апарат псевдозрідженого шару, що містить корпус з чотирма плоскими стінками, дві з яких - торцеві - встановлені вертикально, а дві інших - бічні - під кутом до вертикалі, причому поперечний переріз корпуса збільшується знизу догори, розташовані в нижній частині корпуса впускну і у верхній частині випускну камери зріджуючого агента, виконані у вигляді порожнистих паралелепіпедів, з'єднані нерухомо з торцевими стінками корпуса, а також патрубки підводу й відводу зріджуючого агента та оброблюваного матеріалу, причому стінки корпуса з'єднані одна з одною нерухомо, утворюючи жорстку конструкцію (Романков П.Г., Рашковская Н.Б. Сушка во взвешенном состоянии. - Л.: Химия, 1968. - С . 10, рис. 1-2ж). Цей апарат, на відміну від розглянутого ана
