Елемент для іграшкового конструктора

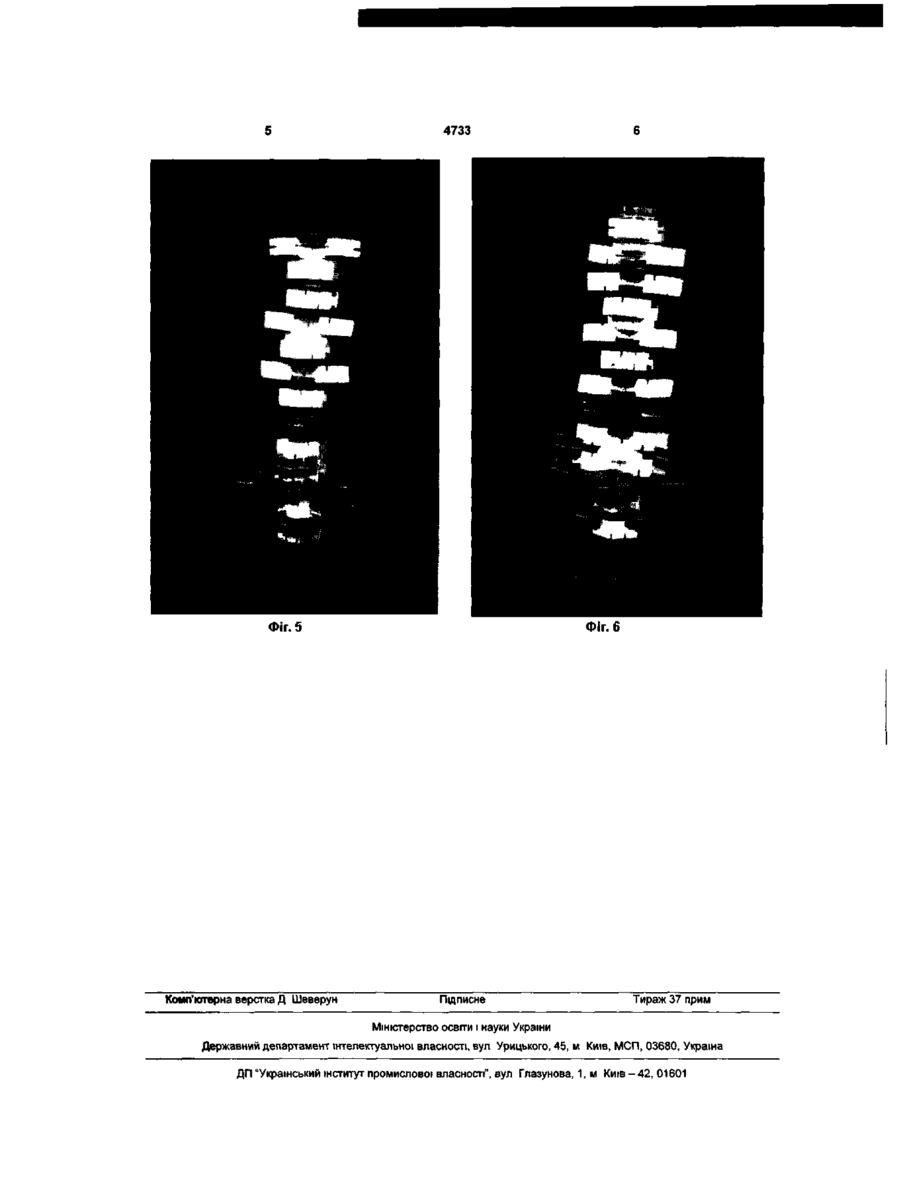

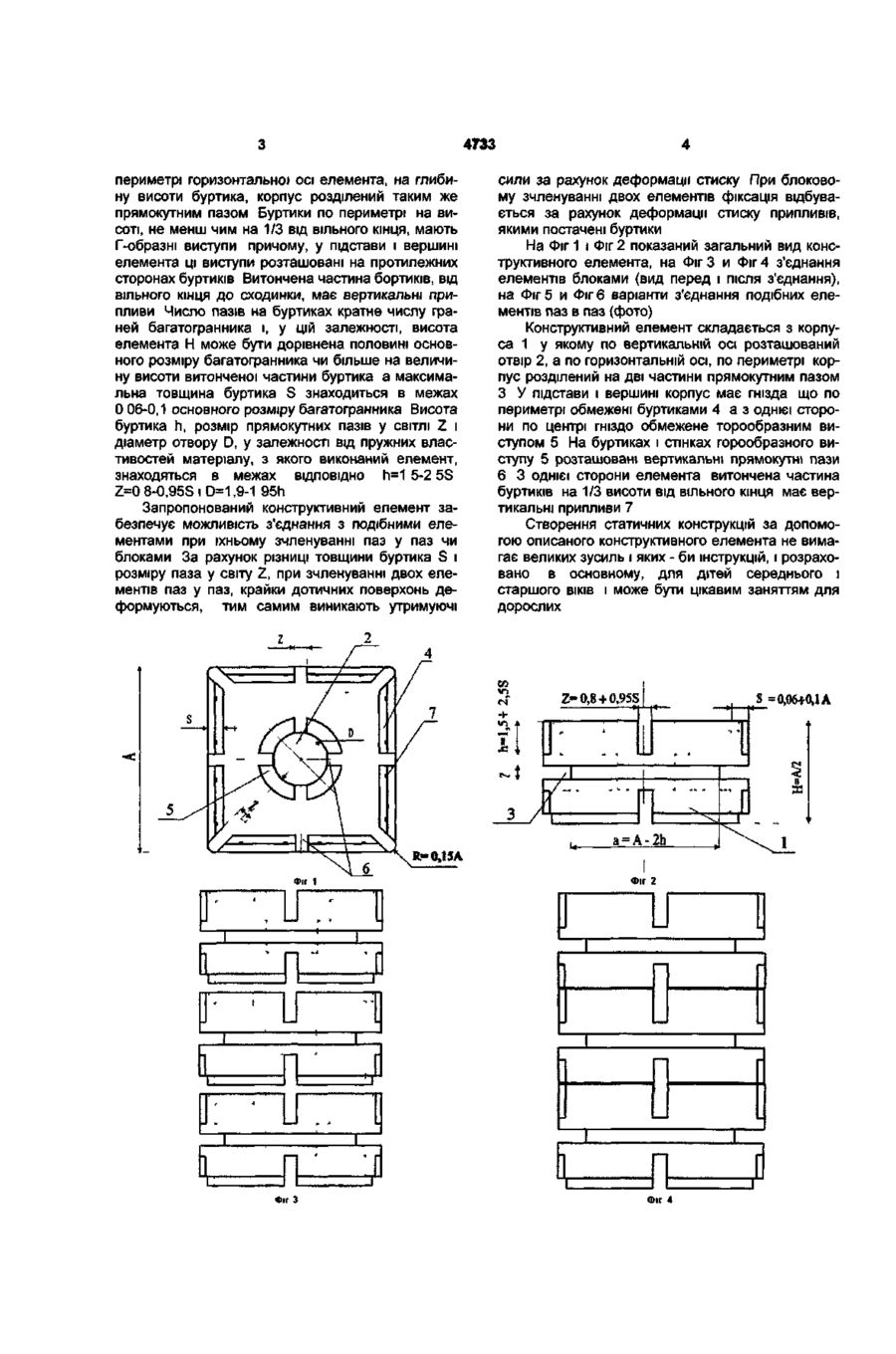

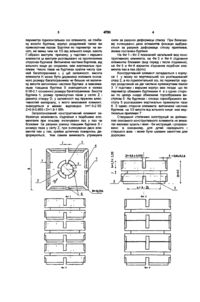

1 Елемент для іграшкового конструктора, корпус якого виконаний у вигляді правильного багатогранника коробчастої форми з радіальними кутами, має засоби з'єднання з подібними елементами й отвір по горизонтальній осі, який відрізняється тим, що основа і вершина елемента має гнізда, кожне з яких по периметру обмежене за допомогою замкнутого буртика, з розташованими на них вертикальними пазами прямокутної форми, а по периметру горизонтальної осі корпус елемента розділений на рівні частини аналогічним пазом 2 Елемент для іграшкового конструктора за п 1, який відрізняється тим, що з однієї сторони елемента по центру гніздо обмежене гороподібним виступом, висота якого дорівнює висоті буртика 3 Елемент для іграшкового конструктора за п 1, який відрізняється тим, що товщина буртика зна ходиться в межах 0,05 - 0,1 основного розміру багатогранника 4 Елемент для іграшкового конструктора за п 1, який відрізняється тим, що висота елемента більша чи дорівнює 1/2 основного розміру багатогранника 5 Елемент для іграшкового конструктора по п 1, який відрізняється тим, що радіуси корпуса елемента на ребрах більші чи дорівнюють 0,15 основного розміру багатогранника 6 Елемент для іграшкового конструктора за п 1, який відрізняється тим, що вертикальні пази виконані по усій висоті буртика і тороподібного виступу ПІВВІСНО один одному, а горизонтальний паз на глибину, що дорівнює висоті буртика і, у залежності від пружних властивостей матеріалу елемента, ширина паза знаходиться в межах 0,8 -0,95 товщини буртика 7 Елемент для іграшкового конструктора за п 1, який відрізняється тим, що буртики по висоті, не менші ніж на 1/3 від вільного кінця, мають Г - подібні виступи, причому у основи і вершині елемента ці виступи спрямовані в протилежні сторони, а витончена їхня частина, від вільного кінця до виступу, має вертикальні приливки СО Корисна модель відноситься до іграшкових будівельних наборів, виконаним із пластмас Відомий конструктор, що містить набір будівельних елементів із засобами з'єднання гніздовиступ з іншими будівельними елементами конструктора [Патент РФ №2048842, кл А63НЗЗ/08, 1992] Відомий так само конструктор, що містить набір будівельних елементів, що представляють собою правильні багатогранники, засоби з'єднання яких виконані у виді циліндричних консольних виступів з бортиками на вільних кінцях і ВІДПОВІДНИХ ГНІЗД [Патент України №24252, кл А63НЗЗ/08, 1998] Відомий вставний конструктивний елемент, що містить корпус із засобами для з'єднання з подібними елементами Корпус виконаний багатогранним, а засоби для з'єднання розміщені на гранях [Патент РФ №2071801, кл А63НЗЗ/08, 1992] До загальних недоліків приведених будівельних елементів конструкторів можна віднести те, що бічні поверхні елементів мають виступаючі засоби з'єднання з подібними елементами, що викликає оптичне збурювання у вже створеній конструкції Метою корисної моделі є розширення ступенів свободи конструювання Елемент для іграшкового конструктора являє собою правильний багатогранник, корпус якого по вертикальній осі має круглий отвір, а в підстави і вершині має гнізда кожне з яких утворене за допомогою замкнутого буртика по периметрі корпуса При цьому, з однієї сторони гніздо по центрі обмежено горообразным виступом На буртиках і горообразном виступі розташовані засоби з'єднання з подібними елементами у виді вертикальних прямокутних пазів, а для з'єднання подібних елементів за допомогою допоміжних засобів, по со 4733 периметрі горизонтальної осі елемента, на глибину висоти буртика, корпус розділений таким же прямокутним пазом Буртики по периметрі на висоті, не менш чим на 1/3 від вільного кінця, мають Г-образні виступи причому, у підстави і вершині елемента ці виступи розташовані на протилежних сторонах буртиків Витончена частина бортиків, від вільного кінця до сходинки, має вертикальні припливи Число пазів на буртиках кратне числу граней багатогранника і, у цій залежності, висота елемента Н може бути дорівнена половині основного розміру багатогранника чи більше на величину висоти витонченої частини буртика а максимальна товщина буртика S знаходиться в межах 0 06-0,1 основного розміру багатогранника Висота буртика h, розмір прямокутних пазів у СВІТЛІ Z І діаметр отвору D, у залежності від пружних властивостей матеріалу, з якого виконаний елемент, знаходяться в межах ВІДПОВІДНО h=1 5-2 5S Z=0 8-0,95SiD=1,9-1 95h Запропонований конструктивний елемент забезпечує можливість з'єднання з подібними елементами при їхньому зчленуванні паз у паз чи блоками За рахунок різниці товщини буртика S і розміру паза у світу Z, при зчленуванні двох елементів паз у паз, крайки дотичних поверхонь деформуються, тим самим виникають утримуючі сили за рахунок деформації стиску При блоковому зчленуванні двох елементів фіксація відбувається за рахунок деформації стиску припливів, якими постачені буртики На Фіг 1 і Фіг 2 показаний загальний вид конструктивного елемента, на Фіг 3 и Фіг 4 з'єднання елементів блоками (вид перед і після з'єднання), на Фіг 5 и Фіг 6 варіанти з'єднання подібних елементів паз в паз (фото) Конструктивний елемент складається з корпуса 1 у якому по вертикальній осі розташований отвір 2, а по горизонтальній осі, по периметрі корпус розділений на дві частини прямокутним пазом З У підстави і вершині корпус має гнізда що по периметрі обмежені буртиками 4 а з однієї сторони по центрі гніздо обмежене торообразним виступом 5 На буртиках і стінках горообразного виступу 5 розташовані вертикальні прямокутні пази 6 3 однієї сторони елемента витончена частина буртиків на 1/3 висоти від вільного кінця має вертикальні припливи 7 Створення статичних конструкцій за допомогою описаного конструктивного елемента не вимагає великих зусиль і яких - би інструкцій, і розраховано в основному, для дітей середнього і старшого ВІКІВ і може бути цікавим заняттям для дорослих Z= 0,8 + 0,958 S =0,06+0,1 А a-A-2h г— 1 І : Фіг 1 -і 1 D 1 Фіг 2 U В ' П 11 г~~и Фіг З і Фіг 4 4733 Фіг. 5 Комп'ютерна верстка Д Шеверун Фіг. 6 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
