Віконна система

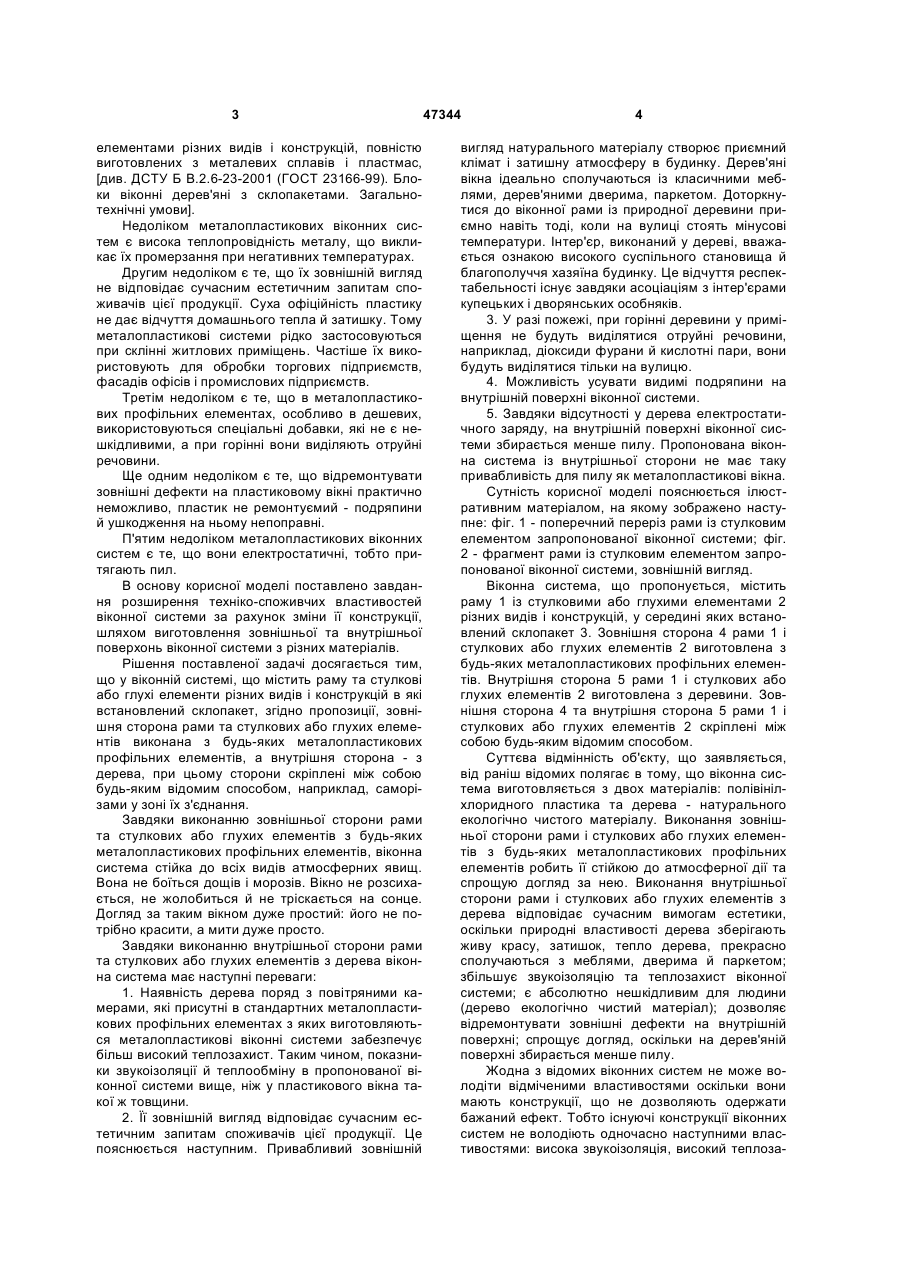

Віконна система, що містить раму та стулкові або глухі елементи різних видів і конструкцій, в які 3 елементами різних видів і конструкцій, повністю виготовлених з металевих сплавів і пластмас, [див. ДСТУ Б В.2.6-23-2001 (ГОСТ 23166-99). Блоки віконні дерев'яні з склопакетами. Загальнотехнічні умови]. Недоліком металопластикових віконних систем є висока теплопровідність металу, що викликає їх промерзання при негативних температурах. Другим недоліком є те, що їх зовнішній вигляд не відповідає сучасним естетичним запитам споживачів цієї продукції. Суха офіційність пластику не дає відчуття домашнього тепла й затишку. Тому металопластикові системи рідко застосовуються при склінні житлових приміщень. Частіше їх використовують для обробки торгових підприємств, фасадів офісів і промислових підприємств. Третім недоліком є те, що в металопластикових профільних елементах, особливо в дешевих, використовуються спеціальні добавки, які не є нешкідливими, а при горінні вони виділяють отруйні речовини. Ще одним недоліком є те, що відремонтувати зовнішні дефекти на пластиковому вікні практично неможливо, пластик не ремонтуємий - подряпини й ушкодження на ньому непоправні. П'ятим недоліком металопластикових віконних систем є те, що вони електростатичні, тобто притягають пил. В основу корисної моделі поставлено завдання розширення техніко-споживчих властивостей віконної системи за рахунок зміни її конструкції, шляхом виготовлення зовнішньої та внутрішньої поверхонь віконної системи з різних матеріалів. Рішення поставленої задачі досягається тим, що у віконній системі, що містить раму та стулкові або глухі елементи різних видів і конструкцій в які встановлений склопакет, згідно пропозиції, зовнішня сторона рами та стулкових або глухих елементів виконана з будь-яких металопластикових профільних елементів, а внутрішня сторона - з дерева, при цьому сторони скріплені між собою будь-яким відомим способом, наприклад, саморізами у зоні їх з'єднання. Завдяки виконанню зовнішньої сторони рами та стулкових або глухих елементів з будь-яких металопластикових профільних елементів, віконна система стійка до всіх видів атмосферних явищ. Вона не боїться дощів і морозів. Вікно не розсихається, не жолобиться й не тріскається на сонце. Догляд за таким вікном дуже простий: його не потрібно красити, а мити дуже просто. Завдяки виконанню внутрішньої сторони рами та стулкових або глухих елементів з дерева віконна система має наступні переваги: 1. Наявність дерева поряд з повітряними камерами, які присутні в стандартних металопластикових профільних елементах з яких виготовляються металопластикові віконні системи забезпечує більш високий теплозахист. Таким чином, показники звукоізоляції й теплообміну в пропонованої віконної системи вище, ніж у пластикового вікна такої ж товщини. 2. Її зовнішній вигляд відповідає сучасним естетичним запитам споживачів цієї продукції. Це пояснюється наступним. Привабливий зовнішній 47344 4 вигляд натурального матеріалу створює приємний клімат і затишну атмосферу в будинку. Дерев'яні вікна ідеально сполучаються із класичними меблями, дерев'яними дверима, паркетом. Доторкнутися до віконної рами із природної деревини приємно навіть тоді, коли на вулиці стоять мінусові температури. Інтер'єр, виконаний у дереві, вважається ознакою високого суспільного становища й благополуччя хазяїна будинку. Це відчуття респектабельності існує завдяки асоціаціям з інтер'єрами купецьких і дворянських особняків. 3. У разі пожежі, при горінні деревини у приміщення не будуть виділятися отруйні речовини, наприклад, діоксиди фурани й кислотні пари, вони будуть виділятися тільки на вулицю. 4. Можливість усувати видимі подряпини на внутрішній поверхні віконної системи. 5. Завдяки відсутності у дерева електростатичного заряду, на внутрішній поверхні віконної системи збирається менше пилу. Пропонована віконна система із внутрішньої сторони не має таку привабливість для пилу як металопластикові вікна. Сутність корисної моделі пояснюється ілюстративним матеріалом, на якому зображено наступне: фіг. 1 - поперечний переріз рами із стулковим елементом запропонованої віконної системи; фіг. 2 - фрагмент рами із стулковим елементом запропонованої віконної системи, зовнішній вигляд. Віконна система, що пропонується, містить раму 1 із стулковими або глухими елементами 2 різних видів і конструкцій, у середині яких встановлений склопакет 3. Зовнішня сторона 4 рами 1 і стулкових або глухих елементів 2 виготовлена з будь-яких металопластикових профільних елементів. Внутрішня сторона 5 рами 1 і стулкових або глухих елементів 2 виготовлена з деревини. Зовнішня сторона 4 та внутрішня сторона 5 рами 1 і стулкових або глухих елементів 2 скріплені між собою будь-яким відомим способом. Суттєва відмінність об'єкту, що заявляється, від раніш відомих полягає в тому, що віконна система виготовляється з двох матеріалів: полівінілхлоридного пластика та дерева - натурального екологічно чистого матеріалу. Виконання зовнішньої сторони рами і стулкових або глухих елементів з будь-яких металопластикових профільних елементів робить її стійкою до атмосферної дії та спрощую догляд за нею. Виконання внутрішньої сторони рами і стулкових або глухих елементів з дерева відповідає сучасним вимогам естетики, оскільки природні властивості дерева зберігають живу красу, затишок, тепло дерева, прекрасно сполучаються з меблями, дверима й паркетом; збільшує звукоізоляцію та теплозахист віконної системи; є абсолютно нешкідливим для людини (дерево екологічно чистий матеріал); дозволяє відремонтувати зовнішні дефекти на внутрішній поверхні; спрощує догляд, оскільки на дерев'яній поверхні збирається менше пилу. Жодна з відомих віконних систем не може володіти відміченими властивостями оскільки вони мають конструкції, що не дозволяють одержати бажаний ефект. Тобто існуючі конструкції віконних систем не володіють одночасно наступними властивостями: висока звукоізоляція, високий теплоза 5 хист, відповідність сучасним естетичним запитам споживачів, стійкість до атмосферних явищ, екологічність, ремонтопридатність, простий догляд, невисока ціна. До технічних переваг запропонованого технічного рішення у порівнянні з прототипом можна віднести: - збільшення звукоізоляції та теплозахисту віконної системи; 47344 6 - усунення отруєння отруйними речовинами у разі пожежі; - ремонтопридатність пошкоджуваності на внутрішній поверхні віконної системи. Все це дозволяє підвищити якість виробу. До соціальних переваг запропонованого технічного рішення у порівнянні з прототипом можна віднести поліпшення естетичних якостей. 7 Комп’ютерна верстка А. Крулевський 47344 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
