Магнітна станція

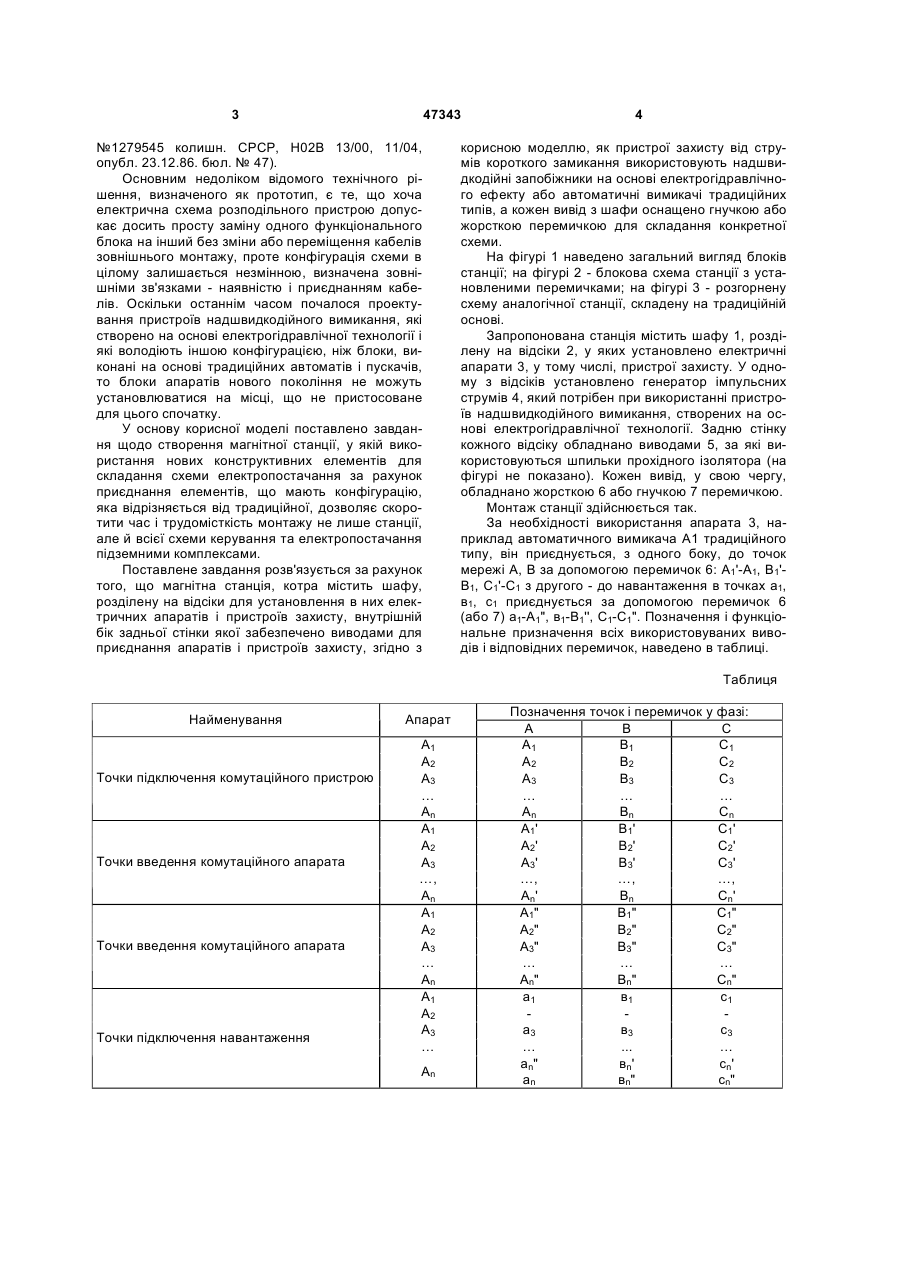

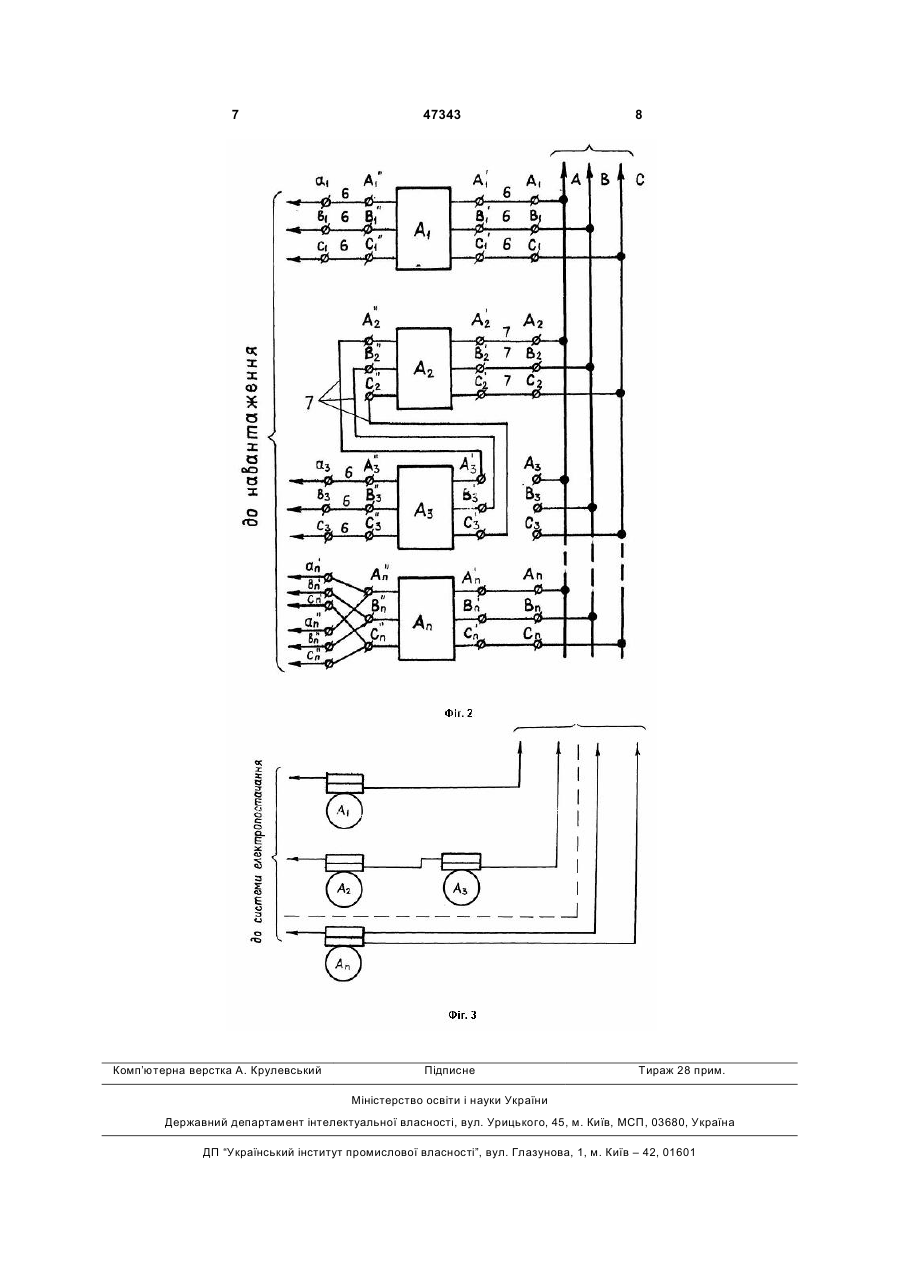

Магнітна станція, що містить шафу, розділену на відсіки для установлення в них електричних 3 47343 №1279545 колишн. СРСР, Н02В 13/00, 11/04, опубл. 23.12.86. бюл. № 47). Основним недоліком відомого технічного рішення, визначеного як прототип, є те, що хоча електрична схема розподільного пристрою допускає досить просту заміну одного функціонального блока на інший без зміни або переміщення кабелів зовнішнього монтажу, проте конфігурація схеми в цілому залишається незмінною, визначена зовнішніми зв'язками - наявністю і приєднанням кабелів. Оскільки останнім часом почалося проектування пристроїв надшвидкодійного вимикання, які створено на основі електрогідравлічної технології і які володіють іншою конфігурацією, ніж блоки, виконані на основі традиційних автоматів і пускачів, то блоки апаратів нового покоління не можуть установлюватися на місці, що не пристосоване для цього спочатку. У основу корисної моделі поставлено завдання щодо створення магнітної станції, у якій використання нових конструктивних елементів для складання схеми електропостачання за рахунок приєднання елементів, що мають конфігурацію, яка відрізняється від традиційної, дозволяє скоротити час і трудомісткість монтажу не лише станції, але й всієї схеми керування та електропостачання підземними комплексами. Поставлене завдання розв'язується за рахунок того, що магнітна станція, котра містить шафу, розділену на відсіки для установлення в них електричних апаратів і пристроїв захисту, внутрішній бік задньої стінки якої забезпечено виводами для приєднання апаратів і пристроїв захисту, згідно з 4 корисною моделлю, як пристрої захисту від струмів короткого замикання використовують надшвидкодійні запобіжники на основі електрогідравлічного ефекту або автоматичні вимикачі традиційних типів, а кожен вивід з шафи оснащено гнучкою або жорсткою перемичкою для складання конкретної схеми. На фігурі 1 наведено загальний вигляд блоків станції; на фігурі 2 - блокова схема станції з установленими перемичками; на фігурі 3 - розгорнену схему аналогічної станції, складену на традиційній основі. Запропонована станція містить шафу 1, розділену на відсіки 2, у яких установлено електричні апарати 3, у тому числі, пристрої захисту. У одному з відсіків установлено генератор імпульсних струмів 4, який потрібен при використанні пристроїв надшвидкодійного вимикання, створених на основі електрогідравлічної технології. Задню стінку кожного відсіку обладнано виводами 5, за які використовуються шпильки прохідного ізолятора (на фігурі не показано). Кожен вивід, у свою чергу, обладнано жорсткою 6 або гнучкою 7 перемичкою. Монтаж станції здійснюється так. За необхідності використання апарата 3, наприклад автоматичного вимикача A1 традиційного типу, він приєднується, з одного боку, до точок мережі А, В за допомогою перемичок 6: А1'-А1, В1'В1, С1'-С1 з другого - до навантаження в точках a1, в1, с1 приєднується за допомогою перемичок 6 (або 7) а1-А1", в1-В1'', С1-С1". Позначення і функціональне призначення всіх використовуваних виводів і відповідних перемичок, наведено в таблиці. Таблиця Найменування Точки підключення комутаційного пристрою Точки введення комутаційного апарата Точки введення комутаційного апарата Точки підключення навантаження Апарат А1 А2 А3 … Аn А1 А2 А3 …, Аn А1 А2 А3 … Аn А1 А2 А3 … Аn Позначення точок і перемичок у фазі: А В С А1 В1 C1 А2 B2 C2 А3 B3 С3 … … … Аn Вn Сn А1' B1' C1' А2' B2' С2' А3' В3' С3' …, …, …, Аn' Bn Cn' A1" B1" C1" A2" B2" C2" A3" B3" С3" … … … Аn" Вn" Cn" а1 в1 c1 а3 в3 с3 … ... … аn" вn' cn' an вn" cn" 5 47343 6 Продовження таблиці Найменування Апарат А1 Перемички знімні А2 А2-А3 А3 …. Аn У разі потреби мати в схемі два послідовно сполучених апарата 3, наприклад, пускача А3, що захищається автоматичним вимикачем А2, апарат А2 приєднується до мережі за допомогою перемичок А2'-А2, В2'-В2 і С2'-С2, а пускач А3 приєднується до А2 гнучкими перемичками 7 А2"-А3', В2"-В3', С3"С3'. Приєднання ж усього ланцюжка до навантаження (точки а3, в3, с3) здійснюється відповідними перемичками (6 або 7) ) а3-А3", в3-В3", с3-С3". Використання апарата 3 Аn для живлення відразу двох споживачів, наприклад, двох електродвигунів конвеєра, характеризується приєднанням самого апарата до мережі перемичками Аn'-Аn, Вn'Вn, Сn'-Сn. Навантаження приєднане до двох груп виводів 5: аn', вn', сn' та аn", вn", сn" приєднується до виводів комутаційного апарату Аn також за допомогою двох груп перемичок аn'-Аn", вn'-В" сn'-Сn" тa an'-Аn", вn'-Bn", cn'-Сn". Позначення точок і перемичок у фазі: А В С А1'-А1 В1'-В1 С1'-C1 a1-А1" в1-В1" c1-С1" А2' - А2 В2'-В2 C2'-C2 А2"-А3 B2"-В3 С2"-С3' а3-А3" В3-В3" с3-С3" …. …. …. an'-Аn" вn'-Вn" cn'-Сn" an"-An" вn-Вn'' cn"-Cn" Таким чином, при певній кількості різних комутаційних апаратів в станції, наприклад, до 16-24 штук, можна скласти практично будь-яку схему електропостачання ділянки, при цьому у будь-який момент під час експлуатації можна змінити її структуру. Практична реалізація запропонованих рішень щодо створення універсальної магнітної станції дозволяє знизити ймовірність помилок персоналу, дільничних розподільних пунктів традиційного типу, що виникають при складанні, а також виключити аварійність систем підземного електропостачання, що виникає внаслідок пошкоджень з'єднувальних кабелів (між комутаційними апаратами), оскільки магнітна станція нового покоління таких з'єднань взагалі не має. 7 Комп’ютерна верстка А. Крулевський 47343 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
