Спосіб подачі рідини пацієнту та ємкість для його здійснення

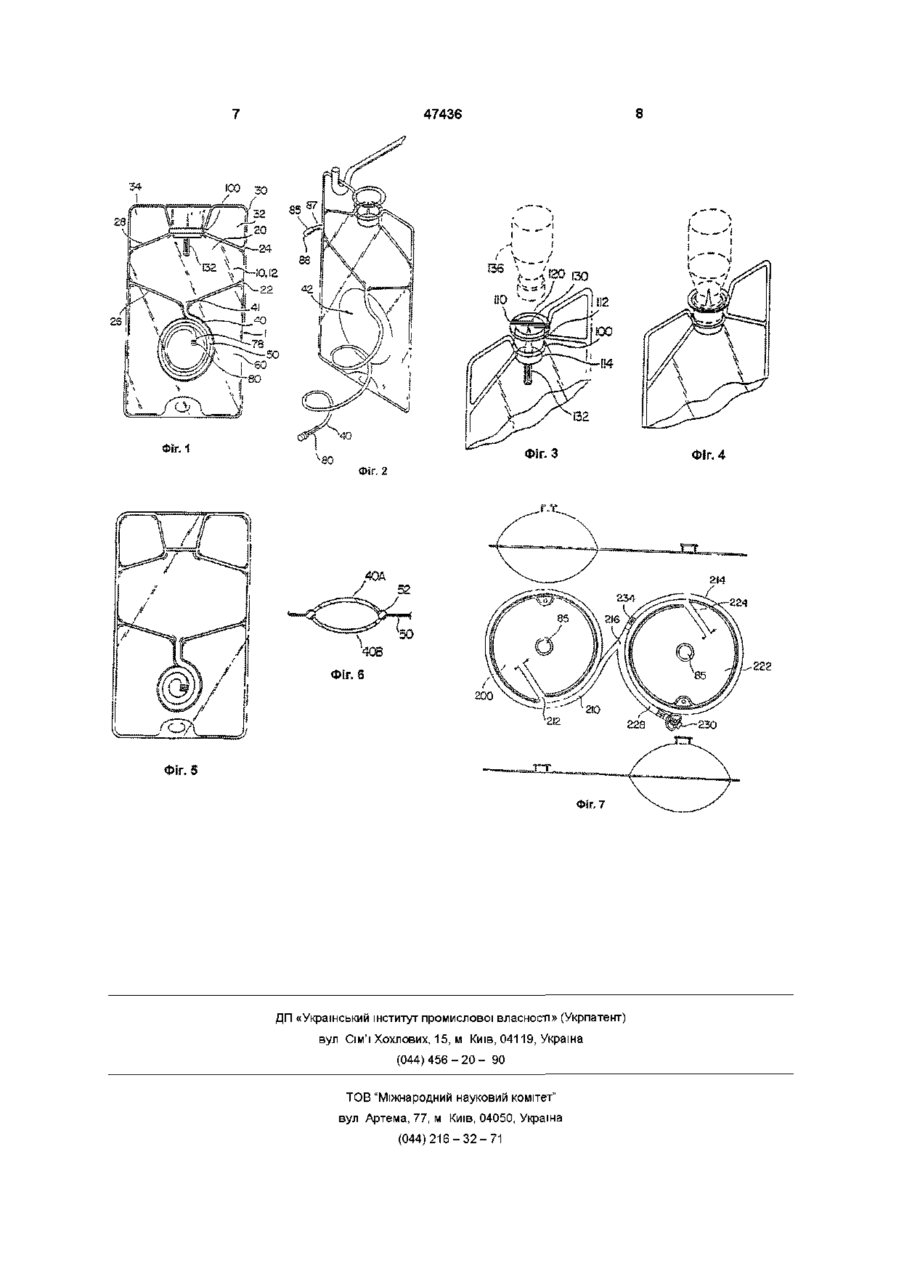

1 Ємкість ДЛЯ подачі рідини пацієнту, що включає камеру для рідини, шланг, сформований разом із згаданою камерою, де шланг є розтяжним та має можливість відокремлюватися для забезпечення його розтягу 2 Ємкість за п 1, у якій шланг початково є згорнутим у вигляді спіралі 3 Ємкість за п 2, у якій шланг додатково має можливість розгортатися у витягнуте положення 4 Ємкість за п 2, яка додатково включає відривну перемичку вздовж усього шланга, при цьому відривна перемичка додатково призначена для утримання шланга у згорнутому положенні 5 Ємкість за п 3, у якій відривна перемичка додатково має можливість відокремлюватися, щоб забезпечити розгортання шланга 6 Ємкість за п 5, у якій шланг додатково містить в собі множину листових оболонок, з яких складаються ємкість, резервуар і шланг 7 Ємкість за п 4, у якій шланг додатково включає ущільнення, що є, по суті, однакової довжини з відривною перемичкою 8 Ємкість за п 6, у якій оболонки і ущільнення визначають внутрішній канал шланга 9 Ємкість ДЛЯ парентеральної подачі рідини, яка включає засоби для утримання рідини усередині ємкості і засоби для подачі рідини парентерально, які виконані суцільно з засобами для утримання Даний винахід стосується ємкостей для подавання ЛІКІВ а, більш конкретно, до ємкостей внутрішньовенної подачі Звичайна ємкість для внутрішньовенного вли рідини 10 Ємкість за п 9, яка додатково має засоби для введення медикаменту в засоби для утримання рідини 11 Ємкість за п 9, у якій засоби для подачі рідини парентерально додатково включають розтяжні засоби для перетікання рідини від засобів для утримання рідини, де розтяжні засоби мають наконечник, віддалений від засобів для утримання рідини, а також з'єднувальний пристрій, що застосовується для забезпечення парентеральної подачі рідини пацієнту, при цьому наконечник пристосований для подавання рідини сумісно з згаданим пристроєм 12 Ємкість за п 11, у якій наконечник включає згаданий пристрій 13 Ємкість за п 11, у якій наконечник включає ламку пробку, вмонтовану в нього 14 Ємкість за п 13, у якій розтяжні засоби забезпечують можливість проходу рідини від засобів утримання рідини до єдиного наконечника 15 Ємкість за п 10, у якій засоби для введення медикаменту додатково включають шип і ламку пробку, зв'язану з шипом 16 Спосіб подачі рідини пацієнту, який полягає в тому, що ємкість, що вміщує рідину, призначену для подачі, орієнтують найкращим для подачі рідини чином, утримуючи ємкість в найкращому положенні, ємкість має шланг, сформований разом із ємкістю, причому шланг виконують з можливістю розгортання, шланг має ЗОВНІШНІЙ кінець, який пристосовують для подавання рідини пацієнту парентерально, подають рідину пацієнту 17 Спосіб за п 16, у якому пристосовують другу ємкість для альтернативного подання рідини пацієнту, при цьому між другою ємкістю і пацієнтом забезпечене протікання рідини 18 Спосіб за з п 17, у якому другу ємкість використовують для одержання рідини від пацієнта, приймаючи рідину в другу ємкість вання є добре відомою Така ємкість має оболонку, що вміщує рідину Ця рідина або вже містить лікарський препарат, або ємкість пристосована до забезпечення О (О со 47436 додавання медикаменту в рідину, що міститься в медикаменту в розріджуючу рідину, де змішувальній Такі ємкості бувають обладнані або перегорона камера умонтована в шланг дками, або будь якими іншими обмежуючими заЯк варіант, загальною задачею даного винасобами для забезпечення прикріплення шлангу в ходу є надання можливості оператору поперемінкомплекті не подавати і повертати рідину від пацієнта за Для запобігання повітряній інфільтрації пацієдопомогою ємкості, сформованої сумісно зі шланнта, шланг повинен бути очищений або заправлегом ний Крім того, після подачі медикамента пацієнту, Ці Й ІНШІ задачі даного винаходу стануть очеперед надходженням додаткової дози або іншого видні в детальному описі наведених варіантів і медикаменту, шланг повинен бути промитий струпунктів формули менем з сильним напором або прочищений Винахід пояснюється кресленнями, на яких Ця процедура потребує часу і, в умовах зросзображено тання витрат, бажане будь-яке підвищення ефекФігура 1 - зображення нової ємкості в плані тивності роботи обслуговуючого персоналу Фігура 2 - вид нової ємкості в аксонометрії з розгорнутою умонтованою вставкою ємкість підУ патенті US №3307549 Закхайма розкрита вішена у найкращому для подачі рідини полосумка-клізма, яка має продовгувату камеру для женні рідини, що служить трубкою для клізми Цей пристрій не передбачає ні рідинного резервуара і розФігура 3 - вид в аксонометрії пристрою для тяжного шланга у комплекті, що складається з введення ЛІКІВ двох переділок, ні здатного відокремлюватися Фігура 4 - вид в аксонометрії пристрою для шланга, як розкрито в даному винаході введення ЛІКІВ із прикріпленою пляшкою з ліками У патенті US №5466322 Мюнха описаний проФігура 5 - зображення попередньо наповненої довгуватий пластичний елемент, або труба, що нової ємкості в плані об'єднана з прилягаючим елементом, яка згодом Фігура 6 - вид шлангу в поперечному перетині відокремлюється від прилягаючого елемента У Фігура 7 - зображення варіанта винаходу з повинаході, проте, не розкрита ємкість і вмонтований двійною ємкістю в плані шланг у комплекті, як у даному винаході Як показано на фігурі 1, зображений вузол 1 сформований із множини полімерних листів 10 і Даний винахід передбачає ємкість для подачі 12, що можуть бути виготовлені з полівінілхлорирідини, що має попередньо заповнений шланг у ду, полюлефіну або іншого еластичного, водонепкомплекті, вмонтований у ємкість У першому варіроникного, біологічно сумісного матеріалу анті винахід виконаний із можливістю подачі рідини, що там утримується, а шланг повинний мати Листи утворюють резервуар 20, здатний вміможливість відокремлюватися від з'єднаної з ним щувати лікарський препарат або ВІДПОВІДНИЙ розпереділки До зовнішнього кінця шланга може бути ріджувач, або іншу рідину Резервуар 20 обмежеприкріплений ВІДПОВІДНИЙ пристрій розповсюдженний множиною об'єднаних зварених швів 22, 24, 26 ня рідини з тим, щоб забезпечувати зв'язок ємкості і 28, призначених для відокремлення резервуара з рідиною і пацієнта 20 від іншої частини каркаса ємкості 1 В другому варіанті даного винаходу викорисШви 22, 24, 26 і 28 переважно виготовлені ратовується декілька попарно сформованих ємкосдіочастотнім зварюванням, але можуть бути викотей, де перша ємкість містить рідину, а друга ємнані будь-яким іншим способом, придатним для кість спочатку порожня Ємкості з'єднані виготовлення ємкостей для подачі парентеральвмонтованим Y-подібним шлангом таким чином, ной рідини Резервуар, крім того, обмежений пещоб здійснювався поперемінний контакт рідини з риферійним швом ЗО, сформованим навколо зовєдиною подавальною трубою, там, де подавальна нішньої крайки каркаса ємкості 1 і спільно зі швами труба з'єднана з цією конструкцією Найбільш по22,24,26 і 28 призначений для обмеження ЗОВНІШширене використання подвійної ємкості або приНІХ крайок резервуара 20 строю, який складається з декількох ємкостей, є Шов ЗО по периметру разом із першим верхнім тривалий амбулаторний перитонеальний діаліз, де швом 24 резервуара і другим верхнім швом 28 перша ємкість може вміщати діалізуючу рідину, а резервуара, визначає перший підвішувальний друга ємкість може застосовуватися для накопипроріз 32 і другий підвішувапьний проріз 34, які чення використаної діалізуючої рідини призначені для підвішування ємкості гаком 200, як показано на фігурі 2, у такий спосіб правильно Отже, загальна задача винаходу - ємкість для орієнтуючи ємкість 1 на подавання рідини або ліподачі рідини з умонтованим шлангом у карського препарата, що уводиться в резервуар комплекті 20, або знаходиться в ньому Додатковою задачею винаходу є ємкість для подачі рідини і комбінація шланга в комплекті, який Шланг у комплекті 40 виконаний як одне ціле з попередньо наповнений рідиною резервуаром 20 і каркасом ємкості 1 і забезпечує контакт рідини з резервуаром 20 крізь отвір 41 Іншою задачею винаходу є ємкість і шланг у Умонтований шланг 40 сформований разом із ємкомплекті, що можуть спільно використовуватися кістю 1 і, з можливістю відділення, прикріплений до Додатковою задачею винаходу є усунення ненеї відривною перемичкою 50 Для розгортання обхідності очищати шланг від медикаменту шланга 40 оператор, наприклад, медична сестра, Додатковою задачею даного винаходу є заповинна захопити ЗОВНІШНІЙ кінець 78 шланга 40 і безпечення можливості з'єднання ємкості і шланга відвести ЗОВНІШНІЙ кінець 78 від ємкості 1 у такий для сумісної роботи спосіб звільняючи відривну перемичку 50 шланга Як варіант, додатковою задачею винаходу є 40 і витягуючи шланг 40 із гнізда 42, утвореного створення змішувальної камери для додавання 47436 утримуючого кільця 100, при цьому зовнішня поверхня нижньої частини чаші 114 контактує з внутрішньою поверхнею камери 20 Зі з'єднувачем 110 зв'язаний внутрішній шип 130, причому показаний шип 130 забезпечує подавання рідини до камери 20, після відкриття ламкої пробки 132 Під час роботи захисна плівка 120 віддаляється, відкриваючи шип 130 Пляшечка 136, що уміщує ВІДПОВІДНИЙ медикамент, проколюється шипом 13О Після ЦЬОГО ламкий елемент 132 ламається, забезпечуючи прохід рідини між камерою Юта пляшечкою 136, що містить медикамент, уможливлюючи подачу медикаменту з пляшечки 136 пацієнту через шланг 40 У альтернативному варіанті винаходу навколо першої ємкості 200, що містить рідину, міцно намотаний спірально закручений шланг 210, зв'язок якого з ємкістю 200 здійснюється крізь отвір 212 Шланг 210 з'єднується з другим дренажним шлангом 214 трійником 216, де друге коліно 218 трійника умонтовано в дренажний шланг 220, спіральне обмотаний навколо дренажної ємкості 222 і сфорНІСТЬ мований як одне ціле з нею Прохід рідини між дренажним шлангом 220 та дренажною ємкістю ЗОВНІШНІЙ кінець або наконечник 79 шланга 40 222 здійснюється за допомогою дренажного отвіру вплавлюється або іншим чином з'єднується з ВІД224 біля найближчого кінця 226 дренажного шланПОВІДНИМ з'єднувачем або пристроєм 80, що може га 220 бути переділкою, фітингом, ламким з'єднувачем, іншим з'єднувачем, або їхньою комбінацією, підОснова трійника 216 обмежує спільний шланг хожою для внутрішньовенної подачі рідини Додаподачі і дренажа 228, ЗОВНІШНІЙ кінець якого вклютково, шланг 40 наповнений рідиною, що також чає ВІДПОВІДНИЙ пристрій 230 Усередину подавазнаходиться в камері 20, у такий спосіб знімаючи льного шланга 220 і дренажного шланга 228 встанеобхідність видаляти зі шланга повітря влені ламкі пробки 232, 234, призначені для забезпечення однонаправленого проходження Зв'язаним з камерою 20 є заповнювальний рідини з подавальної ємкості 200 до пацієнта і поотвір 85, крізь який рідина вводиться в камеру 20 тім - від пацієнта в дренажну ємкість 222 Заповнювальний отвір 85 згодом герметичне закривається пробкою 88 яка, таким чином, закриває При роботі винаходу в цьому варіанті операотвір 85 і заповнювальну трубу 87 тор може розгорнути як подавальний шланг 220, так і дренажний шланг 228 Потім оператор може Альтернативно, і переважно, шланг 40 може зламати ламку пробку подавальної лінії після підбути використаний, до його з'єднання з ВІДПОВІДключення устаткування до пацієнта, у такий спосіб НИМ з'єднувачем 80, як заповнювальний вхід У уможливлюючи проходження рідини з подавальної цьому переважному варіанті передбачено отвір ємкості 200 до пацієнта Коли подача закінчена, 110 уведення лікарського препарату до камери 10, оператор може зламати ламку пробку 234, яка також зв'язаний з ємкістю 1 утримуючим кільцем зв'язана з дренажним шлангом 228, у такий спосіб 100 Утримуюче кільце 100 виконане як одне ціле з забезпечуючи протікання рідини від пацієнта до ємкістю 1 і служить для утримання впускного вузла ємкості, що одержує рідину, або у дренажну єм110 введення ЛІКІВ у положенні, необхідному для кість 222 надходження медикаменту з іншої ємкості в камеру 20 В переважному варіанті, впускний вузол 110 Вищенаведений докладний опис ілюструє пеє шиповим з'єднувачем, де впускний вузол 110 реважні варіанти даного винаходу і не обмежує має з'єднувальну чашу 112, що дотикається до даний винахід наведеною формулою ребром переділки 60 ємкості, до якої шланг 40 прикріплений за допомогою відривної перемички 50 У зображеному варіанті виконання шланг 40 спірально покладений усередині переділки 60, і показана безперервна спіральна відривна перемичка 50 Даний винахід передбачає різні розташування шланга усередині переділки 60, які включають, але не обмежені ними, синусоїдальні або покладені у формі S, коли шланг 40 згорнутий Шланг 40 складається з першої секції 40А оболонки і другої секції 40В оболонки У цьому варіанті секції оболонки сформовані з листів 10 і 12, із яких також сформована інша частина ємкості 1 в зборі Як варіант, шланг 40, що складається з секцій оболонок 40А і 40В, утворений прикріпленням першої секції оболонки 40А до другої секції оболонки 40В, утворюючи ущільнення 52 Зовні від ущільнення 52 знаходиться відривна перемичка 50, як описано вище, у такий спосіб дозволяючи розгортати шланг 40, зберігаючи при цьому його ЦІЛІС 47436 12 Фіг. 1 Фіг. З Фіг. 2 ,г~х. Фіг. 6 Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 Фіг. 4
