Фільтрпрес для фільтрування суспензій

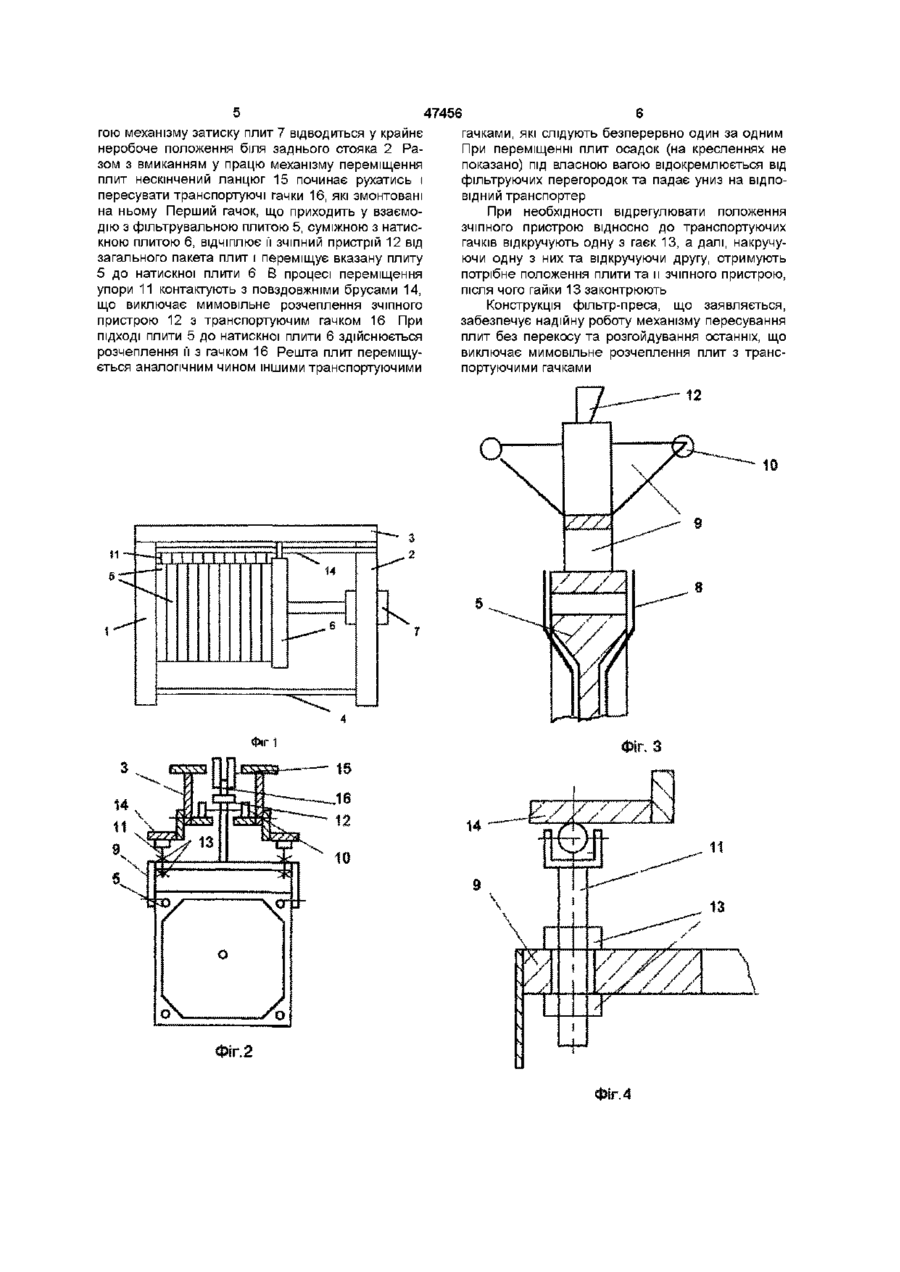

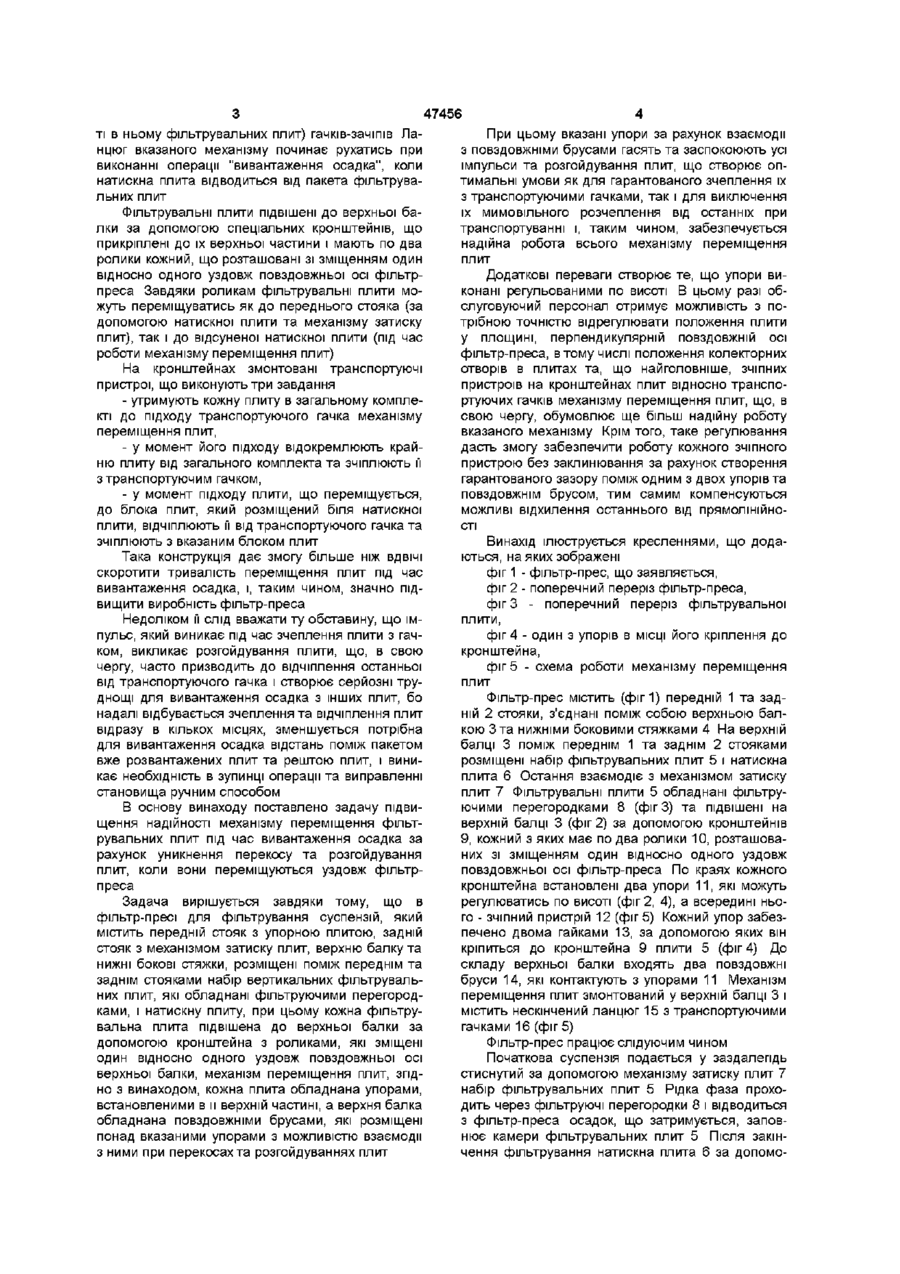

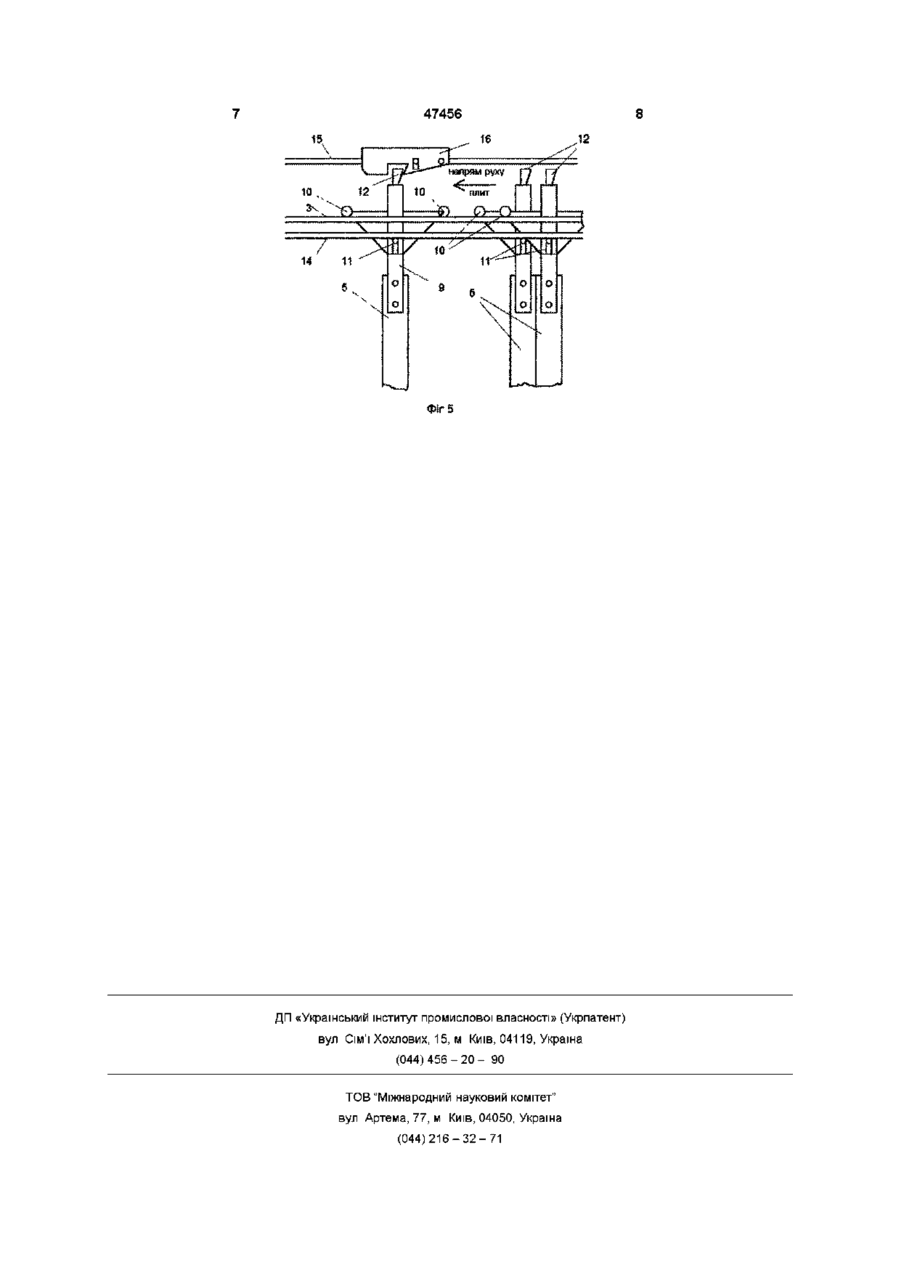

1 Фільтрпрес для фільтрування суспензій, який містить передній стояк з упорною плитою, задній стояк з механізмом затиску плит, верхню балку та нижні бокові стяжки, розміщені поміж переднім та заднім стояками, набір вертикально роз ташованих фільтрувальних плит, обладнаних фільтруючими перегородками, і натискну плиту, повздовжні бруси, закріплені на верхній балці, та взаємодіючі з вказаними брусами упори, що зв'язані з фільтрувальними плитами, при цьому кожна фільтрувальна плита підвішена до верхньої балки за допомогою кронштейна з роликами, які зміщені один відносно одного уздовж повздовжньої осі верхньої балки, механізм переміщення плит, який відрізняється тим, що упори встановлені на вказаних кронштейнах фільтрувальних плит 2 Фільтрпрес по п 1, який відрізняється тим, що упори виконані регульованими по висоті Винахід відноситься до галузі ХІМІЧНОГО машинобудування, а саме до фільтр-пресів для фільтрування промислових середньо- та поганофільтруємих суспензій і може бути використаний при зневодненні осадів стічних вод та інших рідких гетерогенних систем в ХІМІЧНІЙ та суміжних галузях промисловості Відомий фільтр-прес, що містить передній стояк з упорною плитою, задній стояк з механізмом затиску плит, бокові повздовжні балки, набір фільтрувальних плит та натискну плиту, розміщені на вказаних балках, механізм переміщення фільтрувальних плит, виконаний у вигляді двох кареток з пристроями для зчеплення з плитами При вивантаженні осадка вказані каретки здійснюють зворотньо-поступовий рух уздовж балок, при цьому під час руху до заздалегідь відсунутої натискної плити каретки транспортують послідовно кожну фільтрувальну плиту Коли каретки підходять до натискної плити або до вже переміщеного блока плит, вони відокремлюються від плити та повертаються назад для того, щоб зачепити та перемістити чергову плиту (див Каталог "Фильтры для жидкостей", частина II, ЦИНТИХИМНЕФТЕМАШ, Москва, 1991 р стор 39-45) ками для зчеплення з ними та відокремлення від них Вказані витрати часу впливають на виробність працюючого у періодичному режимі фільтр-преса, бо різко збільшують тривалість його допоміжних операцій Крім того, треба відзначити, що наявність двох транспортуючих пристроїв, які одночасно переміщують одну плиту, часто призводить до аварійної ситуації через неспрацювання одного з них В цьому разі плита тягнеться тільки однією кареткою, скошується, заклинює механізм переміщення плит і може навіть впасти у проріз для вивантаження осадка Найбільш близьким до заявляемого (прототипом) є фільтр-прес, який містить передній стояк з упорною плитою, задній стояк з механізмом затиску плит, розміщені поміж ними набір фільтрувальних плит та натискну плиту, а також з'єднуючі передній та задній стояки повздовжні балки При цьому одна з балок, на якій підвішено набір фільтрувальних плит та натискну плиту, розташована зверху і містить механізм переміщення фільтрувальних плит, а дві ІНШІ розміщені по боках фільтрпреса в його нижній частині (див патент ФРН на корисну модель № 77 11 368, клас B01D 25-12, опубл 26 07 79) Недоліком цієї конструкції є занадто великі витрати часу на переміщення плит, що пов'язано з необхідністю здійснення холостих ходів кареток за черговими плитами, а також з вимушеними зупин У фільтр-пресі даної конструкції переміщення плит здійснюється за допомогою ланцюгового механізму, що містить певну КІЛЬКІСТЬ (це залежить від типорозміру фільтр-преса та загальної кількос О (О ю 47456 ті в ньому фільтрувальних плит) гачків-зачіпів ЛаПри цьому вказані упори за рахунок взаємодії нцюг вказаного механізму починає рухатись при з повздовжніми брусами гасять та заспокоюють усі виконанні операції "вивантаження осадка", коли імпульси та розгойдування плит, що створює опнатискна плита відводиться від пакета фільтруватимальні умови як для гарантованого зчеплення їх льних плит з транспортуючими гачками, так і для виключення їх мимовільного розчеплення від останніх при Фільтрувальні плити підвішені до верхньої батранспортуванні і, таким чином, забезпечується лки за допомогою спеціальних кронштейнів, що надійна робота всього механізму переміщення прикріплені до їх верхньої частини і мають по два плит ролики кожний, що розташовані зі зміщенням один відносно одного уздовж повздовжньої осі фільтрДодаткові переваги створює те, що упори випреса Завдяки роликам фільтрувальні плити моконані регульованими по висоті В цьому разі обжуть переміщуватись як до переднього стояка (за слуговуючий персонал отримує можливість з подопомогою натискної плити та механізму затиску трібною точністю відрегулювати положення плити плит), так і до відсуненої натискної плити (під час у площині, перпендикулярній повздовжній осі роботи механізму переміщення плит) фільтр-преса, в тому числі положення колекторних отворів в плитах та, що найголовніше, зчіпних На кронштейнах змонтовані транспортуючі пристроїв на кронштейнах плит відносно транспопристрої, що виконують три завдання ртуючих гачків механізму переміщення плит, що, в - утримують кожну плиту в загальному комплесвою чергу, обумовлює ще більш надійну роботу кті до підходу транспортуючого гачка механізму вказаного механізму Крім того, таке регулювання переміщення плит, дасть змогу забезпечити роботу кожного зчіпного - у момент його підходу відокремлюють крайпристрою без заклинювання за рахунок створення ню плиту від загального комплекта та зчіплюють її гарантованого зазору поміж одним з двох упорів та з транспортуючим гачком, повздовжнім брусом, тим самим компенсуються - у момент підходу плити, що переміщується, можливі відхилення останнього від прямолінійнодо блока плит, який розміщений біля натискної сті плити, ВІДЧІПЛЮЮТЬ її від транспортуючого гачка та зчіплюють з вказаним блоком плит Винахід ілюструється кресленнями, що додаТака конструкція дає змогу більше ніж ВДВІЧІ ються, на яких зображені скоротити тривалість переміщення плит під час фіг 1 - фільтр-прес, що заявляється, вивантаження осадка, і, таким чином, значно підфіг 2 - поперечний переріз фільтр-преса, вищити виробність фільтр-преса фіг 3 - поперечний переріз фільтрувальної Недоліком її слід вважати ту обставину, що імплити, пульс, який виникає під час зчеплення плити з гачфіг 4 - один з упорів в МІСЦІ його кріплення до ком, викликає розгойдування плити, що, в свою кронштейна, чергу, часто призводить до відчіплення останньої фіг 5 - схема роботи механізму переміщення від транспортуючого гачка і створює серйозні труплит днощі для вивантаження осадка з інших плит, бо Фільтр-прес містить (фиг 1) передній 1 та заднадалі відбувається зчеплення та відчіплення плит ній 2 стояки, з'єднані поміж собою верхньою балвідразу в кількох місцях, зменшується потрібна кою 3 та нижніми боковими стяжками 4 На верхній для вивантаження осадка відстань поміж пакетом балці 3 поміж переднім 1 та заднім 2 стояками вже розвантажених плит та рештою плит, і винирозміщені набір фільтрувальних плит 5 і натискна кає необхідність в зупинці операції та виправленні плита 6 Остання взаємодіє з механізмом затиску становища ручним способом плит 7 Фільтрувальні плити 5 обладнані фільтруючими перегородками 8 (фіг 3) та підвішені на В основу винаходу поставлено задачу підвиверхній балці 3 (фіг 2) за допомогою кронштейнів щення надійності механізму переміщення фільт9, кожний з яких має по два ролики 10, розташоварувальних плит під час вивантаження осадка за них зі зміщенням один відносно одного уздовж рахунок уникнення перекосу та розгойдування повздовжньої осі фільтр-преса По краях кожного плит, коли вони переміщуються уздовж фільтркронштейна встановлені два упори 11, які можуть преса регулюватись по висоті (фіг 2, 4), а всередині ньоЗадача вирішується завдяки тому, що в го - зчіпний пристрій 12 (фіг 5) Кожний упор забезфільтр-пресі для фільтрування суспензій, який печено двома гайками 13, за допомогою яких він містить передній стояк з упорною плитою, задній кріпиться до кронштейна 9 плити 5 (фіг 4) До стояк з механізмом затиску плит, верхню балку та складу верхньої балки входять два повздовжні нижні бокові стяжки, розміщені поміж переднім та бруси 14, які контактують з упорами 11 Механізм заднім стояками набір вертикальних фільтрувальпереміщення плит змонтований у верхній балці 3 і них плит, які обладнані фільтруючими перегородмістить нескінчений ланцюг 15 з транспортуючими ками, і натискну плиту, при цьому кожна фільтругачками 16 (фіг 5) вальна плита підвішена до верхньої балки за допомогою кронштейна з роликами, які зміщені Фільтр-прес працює слідуючим чином один відносно одного уздовж повздовжньої осі Початкова суспензія подається у заздалегідь верхньої балки, механізм переміщення плит, згідстиснутий за допомогою механізму затиску плит 7 но з винаходом, кожна плита обладнана упорами, набір фільтрувальних плит 5 Рідка фаза проховстановленими в и верхній частині, а верхня балка дить через фільтруючі перегородки 8 і відводиться обладнана повздовжніми брусами, які розміщені з фільтр-преса осадок, що затримується, заповпонад вказаними упорами з можливістю взаємодії нює камери фільтрувальних плит 5 Після закінз ними при перекосах та розгойдуваннях плит чення фільтрування натискна плита 6 за допомо 47456 гою механізму затиску плит 7 відводиться у крайнє неробоче положення біля заднього стояка 2 Разом з вмиканням у працю механізму переміщення плит нескінчений ланцюг 15 починає рухатись і пересувати транспортуючі гачки 16, які змонтовані на ньому Перший гачок, що приходить у взаємодію з фільтрувальною плитою 5, суміжною з натискною плитою 6, ВІДЧІПЛЮЄ її зчіпний пристрій 12 від загального пакета плит і переміщує вказану плиту 5 до натискної плити 6 В процесі переміщення упори 11 контактують з повздовжніми брусами 14, що виключає мимовільне розчеплення зчіпного пристрою 12 з транспортуючим гачком 16 При ПІДХОДІ плити 5 до натискної плити 6 здійснюється розчеплення її з гачком 16 Решта плит переміщується аналогічним чином іншими транспортуючими гачками, які слідують безперервно один за одним При переміщенні плит осадок (на кресленнях не показано) під власною вагою відокремлюється від фільтруючих перегородок та падає униз на ВІДПОВІДНИЙ транспортер При необхідності відрегулювати положення зчіпного пристрою відносно до транспортуючих гачків відкручують одну з гаєк 13, а далі, накручуючи одну з них та відкручуючи другу, отримують потрібне положення плити та и зчіпного пристрою, після чого гайки 13 законтрюють Конструкція фільтр-преса, що заявляється, забезпечує надійну роботу механізму пересування плит без перекосу та розгойдування останніх, що виключає мимовільне розчеплення плит з транспортуючими гачками Фіг. З 11 ю О А Фіг.2 фіг. 4 47456 напрям руху 10 \ і шіиг / ФІГ 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
