Пристрій для затиску фільтрувальних плит фільтр-преса

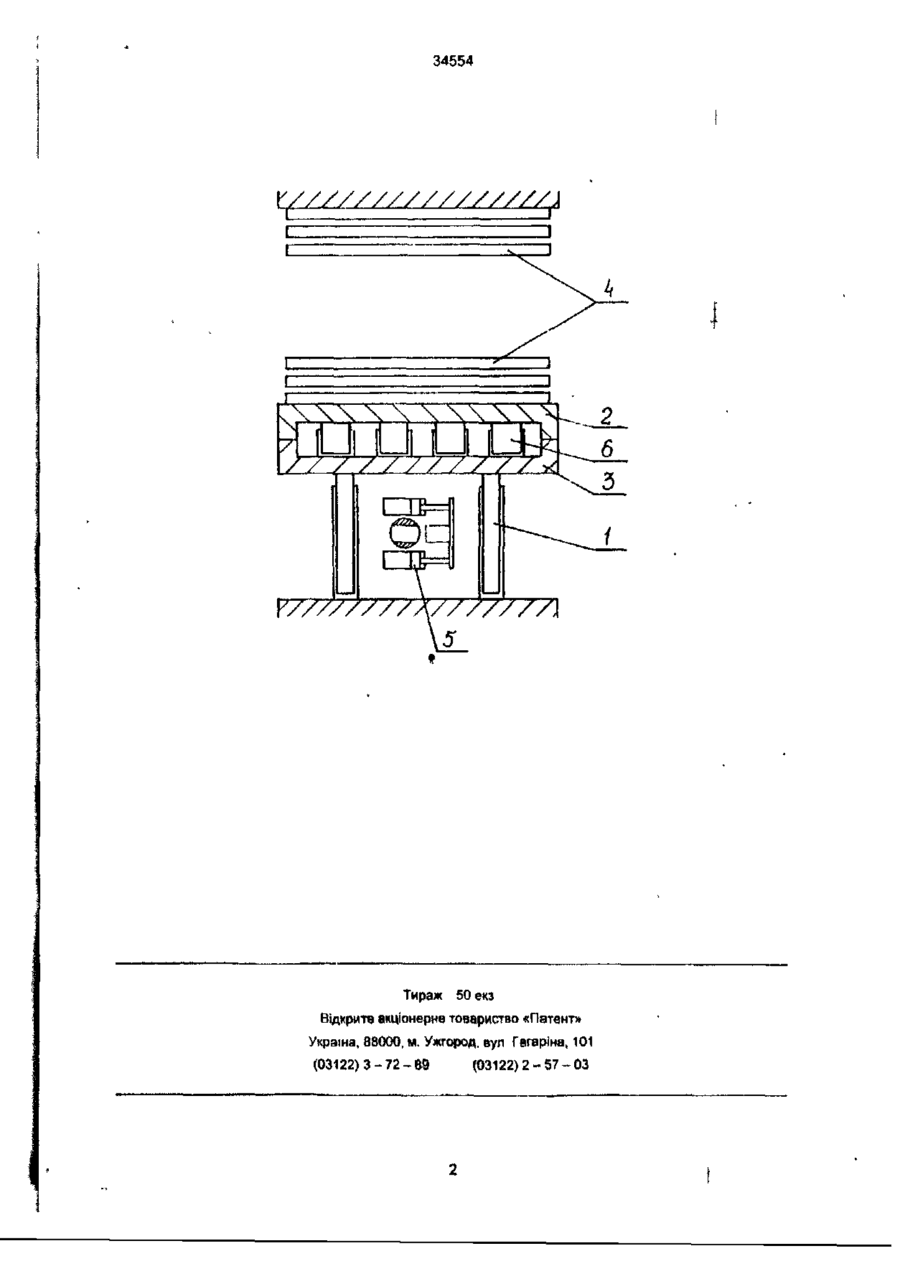

УКРАЇНА (19) UA (и, 34554 (із, А (51) 6B01D25/19 МІНІСТЕРСТВО ОСВІТИ \ НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54, ПРИСТРІЙ ДЛЯ ЗАТИСКУ ФІЛЬТРУВАЛЬНИХ ПЛИТ ФІЛЬТР-ПРЕСА (21,98020849 (22,18.02 1998 (24,15.03.2001 J4S) 15.03.2001, Бюл. №2, 2001 р. (72, Саєнко Віталій Григорович, Свідерський Євген Едуардович (73, ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО* БЕРДИЧІВСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД "ПРО ГРЕС" (57) Пристрій для затиску фільтрувальних плит фільтр-преса, який складається з плунжерних гідроциліндрів змикання, гідроциліндрів фіксації І плунжерних гідроциліндрів затиску, який відрізняється тим, що застосовані плунжерні гідроциліндри затиску рівномірно розташовані між верхньою і нижньою половинами нажимноТ плити. Пристрій для затиску фільтрувальних плит фіпьтр-преса відноситься до механізмів для переміщення і затиску плит з метою їх герметизації між собою з замкнутому стані в фільтр-пресах та Інших механізмах, які застосовуються в хімічній, гірничорудній, вугільній, мікробіологічній, анілінофарбній, харчовій галузях промисловості, а також для очищення промислових та побутових стічних вод. В відомих підіймальних пристроях (1) швидкість поршня циліндра і зв'язаного з ним пристрою залежить від витрати рідини в циліндрі, вибір засобу регулювання швидкості залежить від багатьох факторів- від характеру зміни навантаження, швидкості виконавчого механізму, необхідного тиску. Найбільш близьким технічною суттю запропонованому пристрою є гідропривід переміщення горизонтально розташованих плит фільтр-преса (2), до складу якого входять гідроциліндри затиску та фіксування нажимної плити. В цьому пристрої застосовуються диференціальні гідроциліндри. Після затиску фільтрувальних плит штокова порожнина гідроципіидрів з'єднується зі зливом, після чого зусилля зажиму збільшується і відбувається герметизація фільтрувальних плит. Розглянута конструкція не дозволяє досягти рівномірного розподілення навантаження по всій площині ппит при режимі затиснення та ущільнення фільтрувальних елементів. В основу винаходу поставлене завдання удосконалення пристрою для затиску фільтрувальних плит фільтр-преса шляхом застосування плунжерних гідроциліндрів забезпечити рівномірне розподілення зусилля затиску фільтрувальних плит. Пристрій для затиску фільтрувальних плит складається з гідроциліндрів змиканий, затиску і фіксації нажимної плити. В запропонованому пристрої змикання набору фільтрувальних плит виконують плунжерні гідроциліндри, в яких діаметр плунжера рівний діаметру штока гідроциліндрів прототипу, а плунжерні гідроциліндри затиску рівномірно розташовані між верхньою і нижньою половинами нажимної плити. Переміщення нажимної плити з набором фільтрувальних плит здійснюється з допомогою плунжерних гідроциліндрів змикання, а фіксація її о просторі за допомогою гідроциліндрів фіксації. Для затиску фільтр вальних плит застосовані плунжерні гідроциліндрів великого діаметру І малого ходу. На рисунку показана загальний вигляд пристрою. Пристрій складається з двох плунжерних гідроциліндрів 1 для переміщення верхньої 2 та нижньої 3 половин нажимної плити І зімкнення фільтрувальних ппит 4, двох гідроциліндрів фіксації 5 І чотирьох плунжерних гідроциліндрів затиску 6. Пристрій працює таким чином: плунжерні гідроциліндри 1 діють на нижню З І верхню 2. половини нажимної плити і змикають фільтрувальні плити 4, створюючи фільтрувальні камери. Після змикання фільтрозальних ппит 4 гідроциліндри 5 фіксують їх у просторі Плунжерні гідроциліндри 6 розташовані між верхньою 2 і нижньою 3 половинами нажимної плити, здійснюють рівномірний затиск і герметизацію фільтрувальних плит 4. Після цього починається процес фільтрування. 1 Л Б. Богданович "Гидравлические приводы" "Выща школа", Киев. 1980 г, С, 77-80 2 А.С. Ne 1792721 Бюл. №5/93 t in ю го 34554 \\ \ \ X \Л 7 /7/7/ \\Л\ LJULJ 7 7 /7 У77777777А//77/77\ Тираж 50 екэ Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, еуп Гагаріна, 101 (03122) 3 - 72 - 69 (03122) 2 - 5 7 - 0 3
