Поїлка для тварин

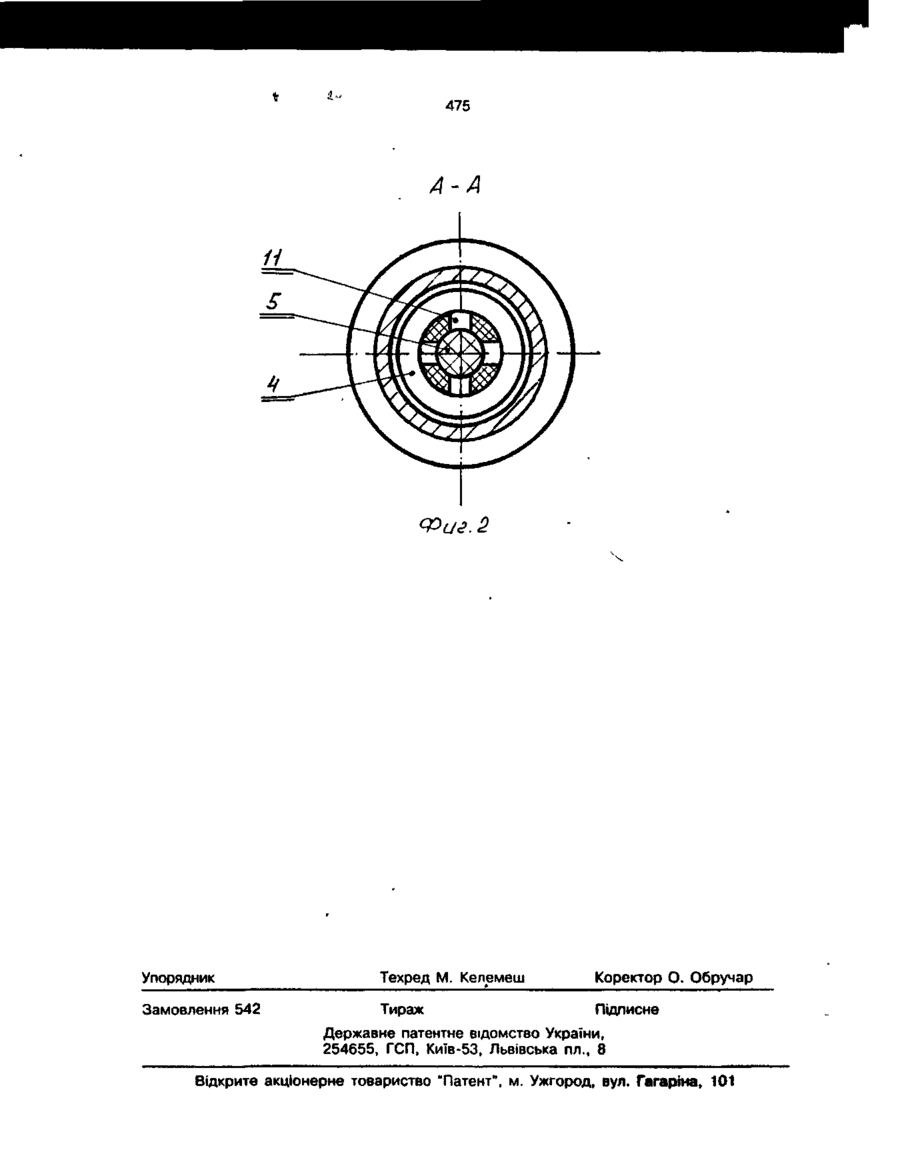

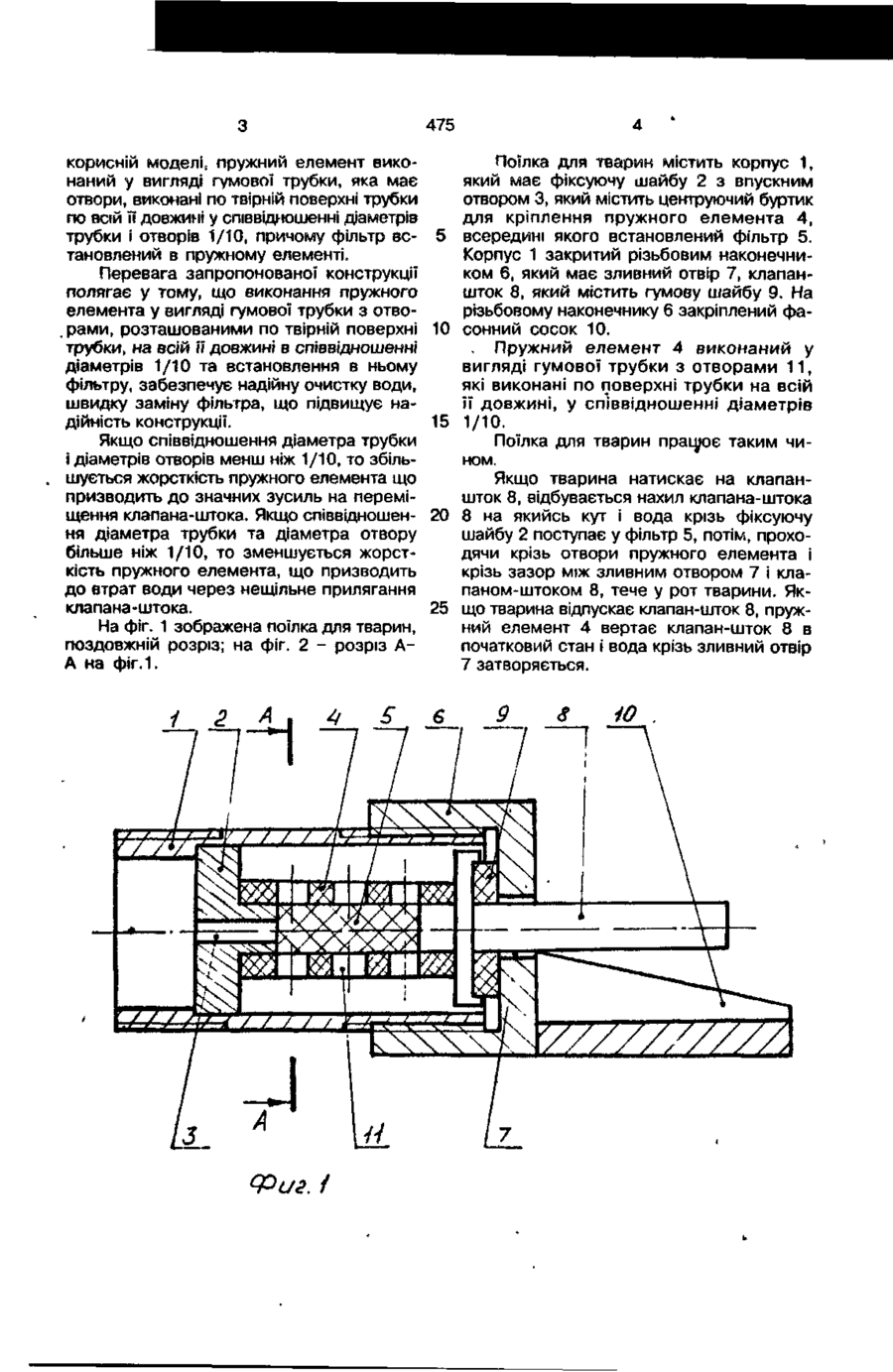

Поїлка для тварин, яка містить корпус з встановленим в ньому клапаном-штоком з пружним елементом та фільтром, яка в і д р і з н я є т ь с я тим, що пружний елемент виконаний у вигляді гумової трубки, яка має отвори, що виконані по твірній поверхні трубки на всій її довжині у співвідношенні діаметрів трубки та отворів 1/10, причому фільтр встановлений в пружному елементі. с Корисна модель відноситься до сільського господарства, а саме до поїлок для тварин, і може бути використана для поїння тварин, а саме свиней. Вже відома поїлка для тварин, що містить корпус, який має впускний та зливний отвір, останній з яких пщпружинено клапаном, який має виступаючий назовні шток, що з зворотної сторони має голку, яка використовується для очищення впускного отвору [Авт. св. СРСР № 959713, кл. А 01 К 7/00, 1982]. Недоліком цього відомого пристрою є ненадійність в експлуатації. В якості прототипу обрана поїлка для тварин, яка складається з корпусу, соскаклапана та фтьтру. Порожній циліндричний корпус має на одному кінці зовнішню різьбу для поєднання з водопровідною мережею та внутрішню різьбу для кріплення сітчасної кришки. На іншому кінці корпусу також є зовнішня різьба для кріплення змінного соска з фасонним вирізом. В корпусі встановлений стрижень клапа на, що входить в сосок, який вільно минає крізь сосок, опираючись голівкою на заплечик. Між кришкою та голівкою клапана встановлена пружина стиску. Всі деталі виконані з нержавіючої сталі за винятком сітчастої кришки та соска, які виготовляються з пластикового матеріалу [Пат. США № 5003927, кл. 7/00, опублік. 02.04.91]. Однак відома поїлка складна за конструкцією і ненадійна в експлуатації. В основу корисної моделі поставлена задача вдосконалення поїлки для тварин, в якій пружний елемент виконаний у вигляді гумової трубки з отворами, а фільтр встановлений в середині пружного елемента, що дозволяє за рахунок пружної деформації від впливу тварин на клапаншток постійно пропускати воду крізь фільтр до зливного отвору, що підвищує експлуатаційну надійність конструкції. Поставлена задача вирішується тим, що в поїлці для тварин, яка містить корпус з встановленим в ньому клапаном-штоком з пружним елементом та фільтром, згідно 475 корисній моделі9 пружний елемент виконаний у вигляді гумової трубки, яка має отвори, виконані по твірній поверхні трубки по всій її довжині у співвідношенні діаметрів трубки і отворів 1/10, причому фільтр встановлений в пружному елементі. Перевага запропонованої конструкції полягає у тому, що виконання пружного елемента у вигляді гумової трубки з отворами, розташованими по твірній поверхні трубки, на всій її довжин» в співвідношенні діаметрів 1/10 та встановлення в ньому фільтру, забезпечує надійну очистку води, швидку заміну фільтра, що підвищує надійність конструкції. Якщо співвідношення діаметра трубки і діаметрів отворів менш ніж 1/10, то збільшується жорсткість пружного елемента що призводить до значних зусиль на переміщення клапана-штока. Якщо співвідношення діаметра трубки та діаметра отвору більше ніж 1/10, то зменшується жорсткість пружного елемента, що призводить до втрат води через нещільне прилягання клапана-штока. На фіг. 1 зображена поїлка для тварин, поздовжній розріз; на фіг. 2 - розріз АА на фіг. 1. 5 10 15 20 25 4 Поїлка для тварин містить корпус 1, який має фіксуючу шайбу 2 з впускним отвором 3, який містить центруючий буртик для кріплення пружного елемента 4, всередині якого встановлений фільтр 5. Корпус 1 закритий різьбовим наконечником 6, який має зливний отвір 7, клапаншток 8, який містить гумову шайбу 9. На різьбовому наконечнику 6 закріплений фасонний сосок 10. . Пружний елемент 4 виконаний у вигляді гумової трубки з отворами 11, які виконані по поверхні трубки на всій її довжині, у співвідношенні діаметрів 1/10. Поїлка для тварин працює таким чином. Якщо тварина натискає на клапаншток 8, відбувається нахил клапана-штока 8 на якийсь кут і вода крізь фіксуючу шайбу 2 поступає у фільтр 5, потім, проходячи крізь отвори пружного елемента і крізь зазор між зливним отвором 7 і клапаном-штоком 8, тече у рот тварини. Якщо тварина відпускає клапан-шток 8, пружний елемент 4 вертає клапан-шток 8 в початковий стан і вода крізь зливний отвір 7 затворяється. г / / •Г Г / / f f / ІГ--Я J / / / / / / / / / / Фиг.1 10 І.' 475 A-A Фиг. 2 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 542 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
