Годівниця-поїлка для бджіл

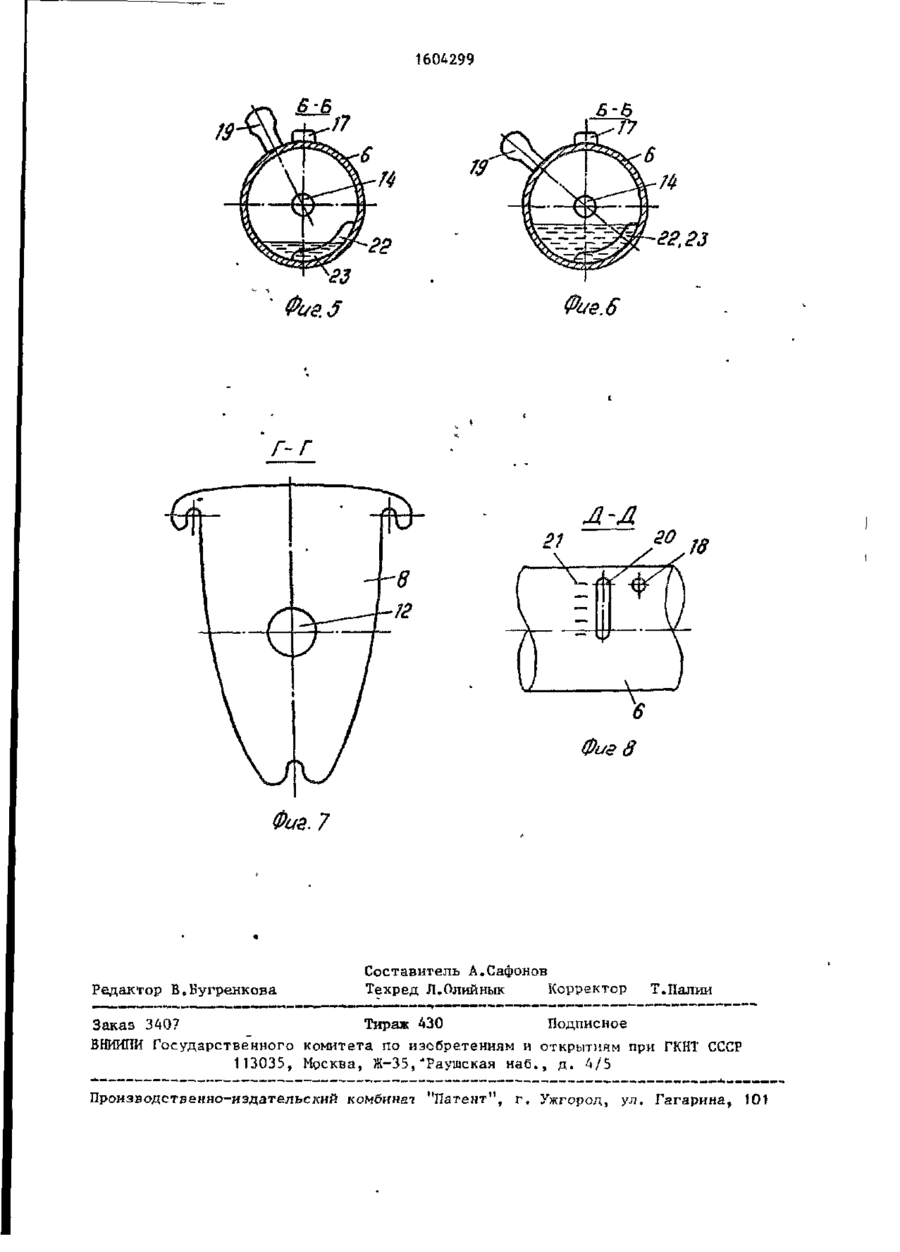

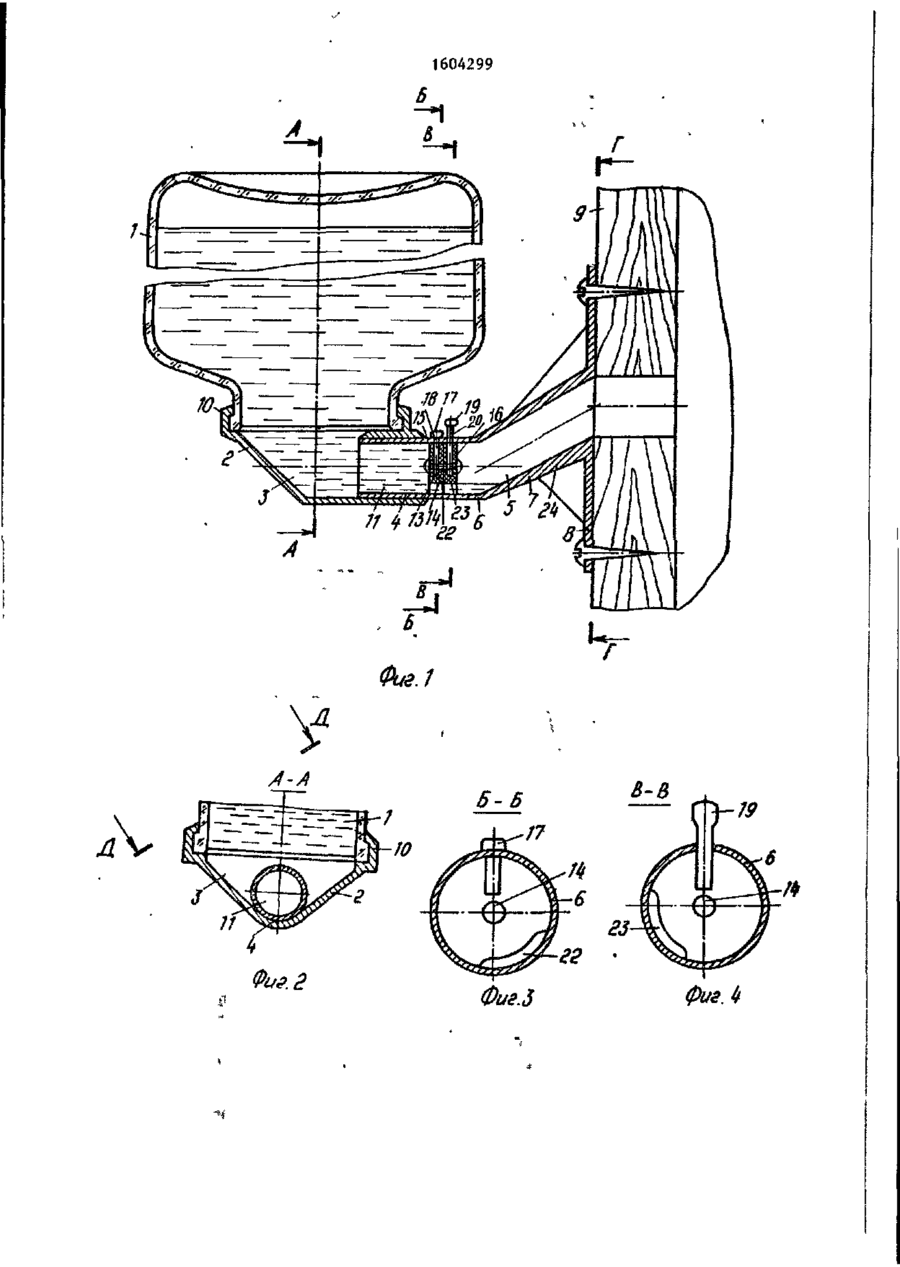

Изобретение относится к сельскому хозяйству, в частности к оборудованию для пчеловодства. Цель изо Изобрєтениє относит-я к сельскому хозяйству, в частности к оборудованию для пчеловодства. Цель изобретение - повышение удобства обслуживайиі и надежности в работе. На фиг, 1 ичобралсена схема кормушки-поилки, вид сбоку; на фиг.2 ~ разрез Р-А i a фиг 1; на фиг и 3 - разi рез Б-Б на фиг.1; на фиг.4 - разрез Е-В на фиг«1; на фиг.5 - разрез Б-Б ча ( ш . 1 , при частичном открытом * отверстии для корма; на фиг.6 - то же, при открытом отверстии для корма; на 4ЛІІ\7 - разрея Г-Г на фиг И і на фиг,8 - разрез Д-Д на фиг.2 о жит Кормушка-поилка для пчел содеремкость 1 идя корма или воды, і бретения ~ улучшение жизнеобеспечения пчел. Кормушка-поилка для пчел включает емкость для корма или воды с крышкой и кормовым отделением, которое образовано кормовым патрубком и ульевым патрубком, которые снабжены гидростатическим затвором, выполненным в виде поворотно установленных между собой передней и задней стенок с проходными выемками, а ,льевой патрубок выполнен с внутренними насечками. После закрепления ульевого патрубка заливают в емкость воду или корм, устанавливают гидростатический затвор, затем устанавливают нужный размер проходных выемок, и кормушка-поилка готова к работе. Й ил о снабженную крышкой 2 с кормовым отделением З о Кормовое отделение 3 образовано кормовым 4 и ульевым 5 патрубками, соединенными между собой телескопически с возможностью поворота друг относительно друга. Кормовой патрубок 4 соединен с крышкой 2, является ее частью, а ульевой патрубок 5 выполнен изогнутым с горизонтальной 6 и наклонной 7 частями. Наклонная его часть 7 снабжена фланцем 8 для крепления конструкции на стенке улья 9, например на летке или ином дополнительном отверстии в любой части улья 9. Полость емкости 1 соединяется с полостью емкости кормового отделения J u Крышка 2 закреплена на горловине емкости 1 с помощью герметизирующего захвата 10. S 1604299 Кормовое отделение 3 состоит из двух отсеков: отсека 11 для корма и отсека 12 места кормления, разделенных между собой гидростатическим затвором 13, состоящим из скрепленных между соТЗой осью 14 передней 15 и Задней 16 СТеНОК, ВЬШОЛНеННЫХ С BOS'". можностью вращения по оси друг относительно друга в ульевом патрубке 5„ Передняя стенка 15 имеет фиксатор 17 положения, который установлен в отверстии 18 в теле ульевого патрубка 5, а задняя стенка 16 имеет рычаг 19 управления, расположенный с возможJ5 ностью перемещения в прорези 20 улье-вого патрубка 5 0 Вдоль прорези 20 снаружи ульевого патрубка 5 расположен индикатор 21 положения рычага 19 управления, например, в виде шка- 20 лы. Б нижней части передняя стенка 15 между нижней своей кромкой и телом ульевого патрубка 5 образуют проходную выемку 22, по размеру менее размера пчел, а задняя стенка 16 содер- 25 жит такую же проходную выемку 23, взаимно перекрываемые при передвижении рычага 19 управления. Наклонная часть 7 ульевого патрубка 5 выполнена с внутренними насечками 24 и мо30 жет иметь цилиндрическую или прямоугольную формуо Кормушка-поилка работает следующим образомо После закрепления ульевого пат35 рубка 5 с помощью фланца 8 на стенке улья 9 заливают в емкость 1 воду или корм. Устанавливают в ульевом патрубке 5 в горизонтальной его части 6 гидростатический затвор 13, фиксируют одну из его частей, например переднюю стенку 15, фиксатором 17, поворотом рычага 19 управления устанавливают нужный размер проходных выемок 22 и 23. Соединяют емкость 1 через кормовой патрубок 4 с ульевым патрубком 5 и поворачивают ее на 180 град, по телескопическому соединению в рабочее положение так, чтобы крышка 2 по отношению к емкости 1 50 оказалась в нижнем положении. При этом жидкий корм или вода поступает из емкости 1 в полость кормового отделения 3, сначала заполняет отсек 11 для корма, а затем проходит через отверстие затвора 13, образованное совмещенными проходной выемкой 22 в нижней части передней стенки 15 и проходной выемкой 23 в нижней части задней стенки 16 и наполняет отсек 12 места кормления до уровня, обусловленного верхней кромкой совмещенного отверстия гидростатического затвора 13. В случае необходимости, кормление может быть прервано закрытием совмещенного отверстия поворотом рычага 19 управления вверх до упора. При этом емкость можно снять и на улье останется только ульевой патрубок 5. Ф о р м у л а и з о б р е т е н и я Кормушка-поилка для пчел, включающая емкость для корма, снабженную крышкой и телескопически соединенными между собой изогнутыми входным и выходным патрубками для подачи корма пчелам, соединенными входной частью с крышкой емкости и снабженными установленным на выходной части фланцем для крепления к улью, о т л и ч а ю щ а я с я тем, что, с целью повышения удобства 'обслуживания и надежности в работе, входной патрубок снабжен гидростатическим затвором, выполненным в виде двухстенного вкладыша, стенки которого закреплены на одной горизонтальной оси, при этом расположенная со стороны входного отверстия патрубка стенка снабжена фиксатором положения и установлена в канале патрубка с щелевидным зазором относительно его дна, расположенная со стороны выходного отверстия патрубка стенка снабжена рычагом управления и установлена в канале патрубка с возможностью поворота, а выходной патрубок выполнен с несеч~ами на внутренней его стороне. 1604299 Фиг.Г Л В-8 Д 1604299 P2 Г-Г Л-Л Фиг 8 Фае. 7 Редактор В.Вугреккова Составитель А.Сафонов Техред Л.Олийнык Корректор Т.Палии Заказ 340? Тираж 430 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Мрсква, Ж-35,'Раушская нас, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
