Підвісна чашкова поїлка для птиці

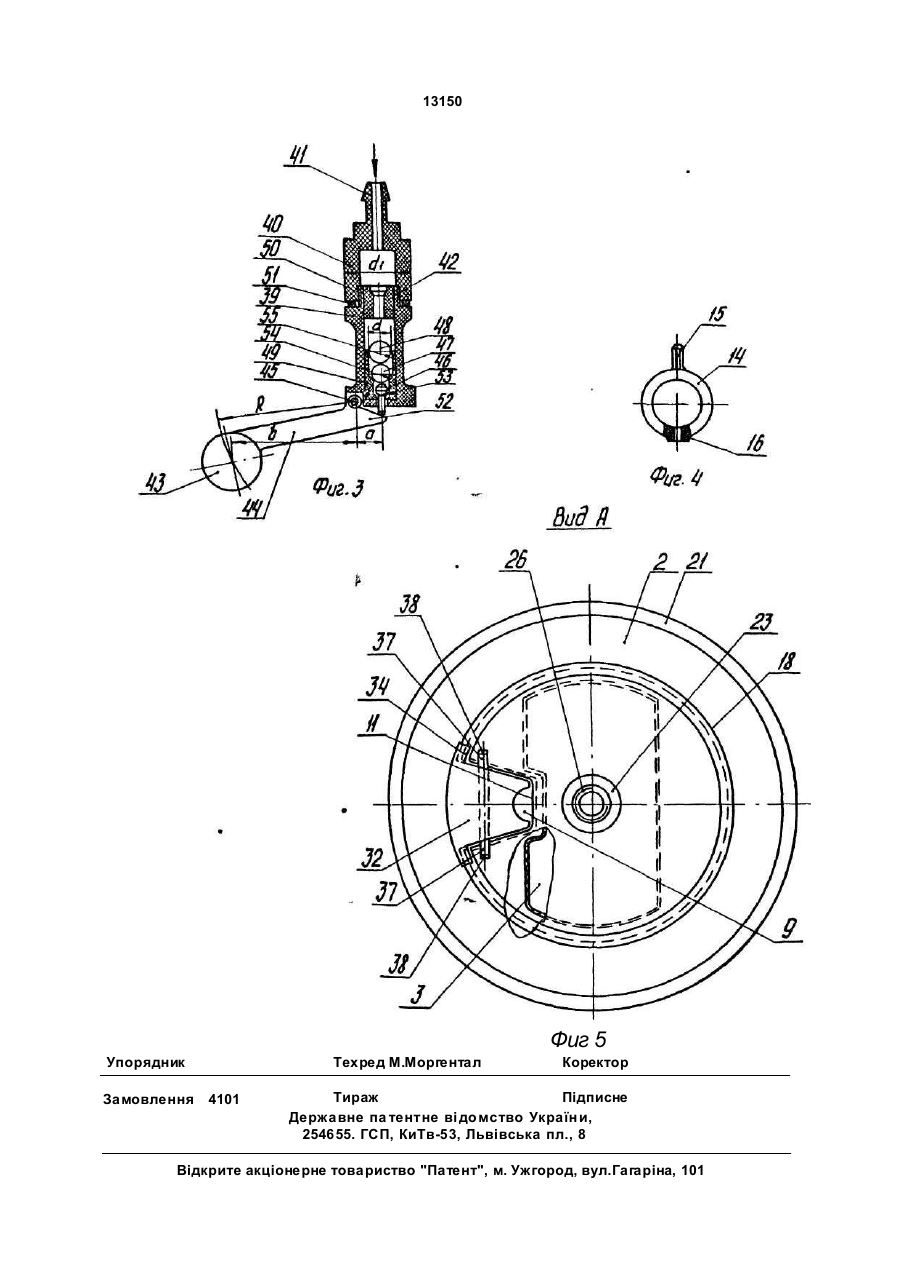

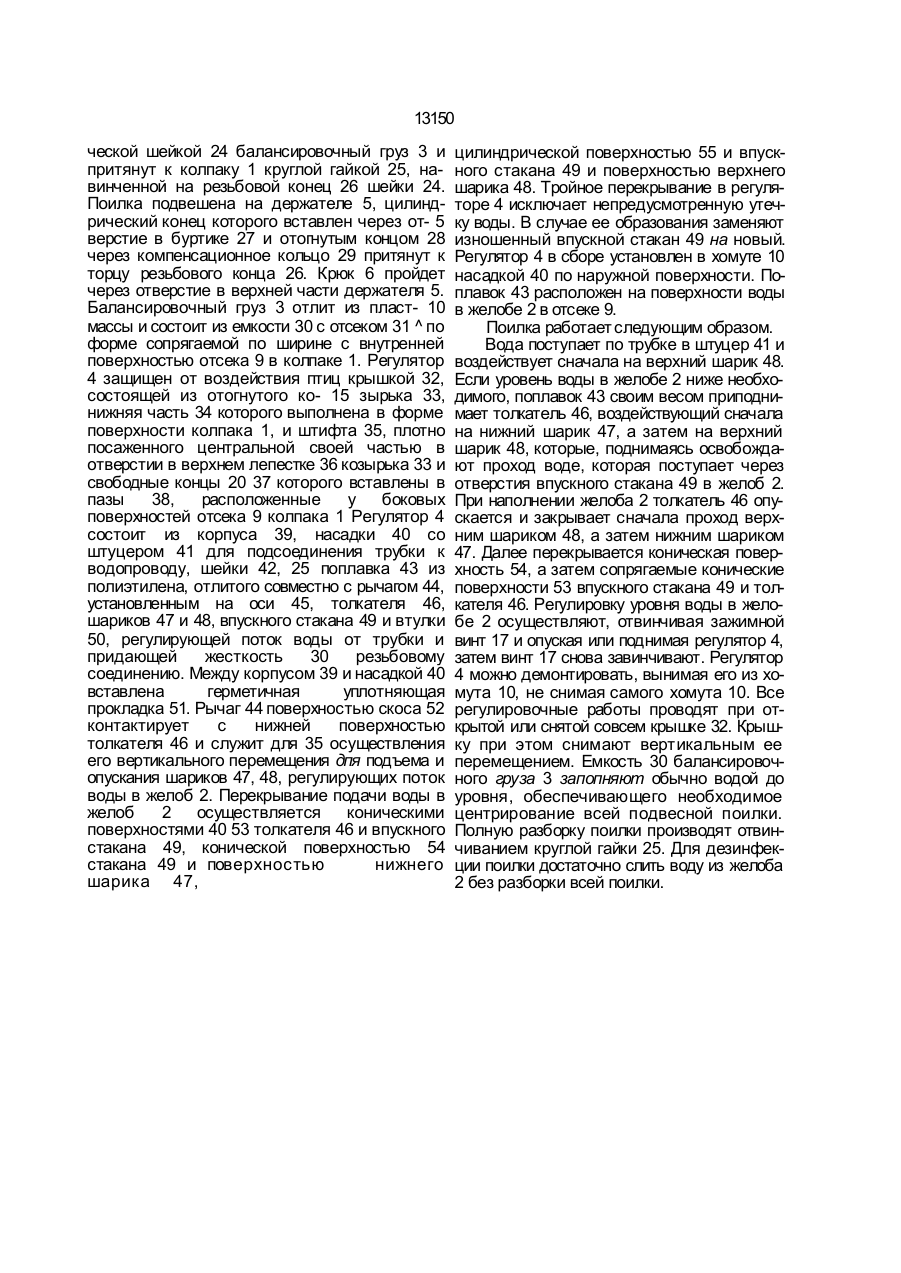

1. Подвесная чашечная поилка для птицы, содержащая подвешенный на тяге корпус с закрепленным на нем колпаком, кольцевым поильным желобом и клапаннопоплавковым регулятором уровня, сообщенным посредством трубки с водопроводом, отличающаяся тем, что клапан но~поплавковый регулятор уровня расположен снаружи колпака в поильном желобе и установлен с возможностью перемещения по вертикали. 2. Поилка по п. 1,о т л и ч а ю щ а я с я тем, что в наружной стенке колпака выполнено углубление, в котором размещен клапанно-поплавковый регулятор, причем колпак снабжен крышкой для названного регулятора. Изобретение относится к сельскому хозяйству, в частности, к устройствам для поения птицы. Цель изобретения - повышение удобства эксплуатации поилки и улучшение зоогигиенических условий поения птицы. На фиг. 1 изображена подвесная чашечная поилка для птицы, в центральном разрезе с местным вырывом в грузовой емкости; на фиг. 2 то же, вид сбоку со стороны клапанно-поплавкового регулятора; на фиг. 3 - клапанно-поплавковый регулятор в разрезе; на фиг. 4 - деталь крепления клапанно-поплавкового регулятора; на фиг. 5 - поилка, вид сверху; Подвесная чашечная поилка для птицы содержит корпус с колпаком 1, поильную чашу в виде кольцевого желоба 2, балансировочный груз 3, расположенный внутри колпака 1, клапанно-поплавковый регулятор 4 с трубкой (не показана) для соединения его с водопроводом, держатель 5 крюка 6, с помощью которого поилка закреплена на тяге 7. Поильный желоб 2 с колпаком 1 отлиты из прочной пластмассы с ребрами 8 жесткости для прочности. В боковой стенке колпака 1 выполнено углубление в виде отсека 9 для установки регулятора 4, который закреплен посредством хомута 10, вставленного в отверстие в стенке 11 колпака 1 и закрепленного гайкой 12 через шайбу 13. Хомут 10 состоит из круглой втулки 14, винта 15 для крепления и прилива 16 с резьбой для зажимного винта 17. Желоб 2 имеет внутреннюю и наружную стенки 18 и 19, дно 20 с буртиком 21 и ребрами 22 жесткости. В верхней части колпака 1 выполнен прилив 23 с внутренним отверстием для установки балансировочного груза 3. В цилиндрическое отверстие в приливе 23 вставлен цилиндри (20)94322164.30.06.93 (21)4474908/SU (22) 19.08.88 (24)28.02.97 С > ел о О 13150 ческой шейкой 24 балансировочный груз 3 и притянут к колпаку 1 круглой гайкой 25, навинченной на резьбовой конец 26 шейки 24. Поилка подвешена на держателе 5, цилиндрический конец которого вставлен через от- 5 верстие в буртике 27 и отогнутым концом 28 через компенсационное кольцо 29 притянут к торцу резьбового конца 26. Крюк 6 пройдет через отверстие в верхней части держателя 5. Балансировочный груз 3 отлит из пласт- 10 массы и состоит из емкости 30 с отсеком 31 ^ по форме сопрягаемой по ширине с внутренней поверхностью отсека 9 в колпаке 1. Регулятор 4 защищен от воздействия птиц крышкой 32, состоящей из отогнутого ко- 15 зырька 33, нижняя часть 34 которого выполнена в форме поверхности колпака 1, и штифта 35, плотно посаженного центральной своей частью в отверстии в верхнем лепестке 36 козырька 33 и свободные концы 20 37 которого вставлены в пазы 38, расположенные у боковых поверхностей отсека 9 колпака 1 Регулятор 4 состоит из корпуса 39, насадки 40 со штуцером 41 для подсоединения трубки к водопроводу, шейки 42, 25 поплавка 43 из полиэтилена, отлитого совместно с рычагом 44, установленным на оси 45, толкателя 46, шариков 47 и 48, впускного стакана 49 и втулки 50, регулирующей поток воды от трубки и придающей жесткость 30 резьбовому соединению. Между корпусом 39 и насадкой 40 вставлена герметичная уплотняющая прокладка 51. Рычаг 44 поверхностью скоса 52 контактирует с нижней поверхностью толкателя 46 и служит для 35 осуществления его вертикального перемещения дпя подъема и опускания шариков 47, 48, регулирующих поток воды в желоб 2. Перекрывание подачи воды в желоб 2 осуществляется коническими поверхностями 40 53 толкателя 46 и впускного стакана 49, конической поверхностью 54 стакана 49 и поверхностью нижнего шарика 47, цилиндрической поверхностью 55 и впускного стакана 49 и поверхностью верхнего шарика 48. Тройное перекрывание в регуляторе 4 исключает непредусмотренную утечку воды. В случае ее образования заменяют изношенный впускной стакан 49 на новый. Регулятор 4 в сборе установлен в хомуте 10 насадкой 40 по наружной поверхности. Поплавок 43 расположен на поверхности воды в желобе 2 в отсеке 9. Поилка работает следующим образом. Вода поступает по трубке в штуцер 41 и воздействует сначала на верхний шарик 48. Если уровень воды в желобе 2 ниже необходимого, поплавок 43 своим весом приподнимает толкатель 46, воздействующий сначала на нижний шарик 47, а затем на верхний шарик 48, которые, поднимаясь освобождают проход воде, которая поступает через отверстия впускного стакана 49 в желоб 2. При наполнении желоба 2 толкатель 46 опускается и закрывает сначала проход верхним шариком 48, а затем нижним шариком 47. Далее перекрывается коническая поверхность 54, а затем сопрягаемые конические поверхности 53 впускного стакана 49 и толкателя 46. Регулировку уровня воды в желобе 2 осуществляют, отвинчивая зажимной винт 17 и опуская или поднимая регулятор 4, затем винт 17 снова завинчивают. Регулятор 4 можно демонтировать, вынимая его из хомута 10, не снимая самого хомута 10. Все регулировочные работы проводят при открытой или снятой совсем крышке 32. Крышку при этом снимают вертикальным ее перемещением. Емкость 30 балансировочного груза 3 запопняют обычно водой до уровня, обеспечивающего необходимое центрирование всей подвесной поилки. Полную разборку поилки производят отвинчиванием круглой гайки 25. Для дезинфекции поилки достаточно слить воду из желоба 2 без разборки всей поилки. OSICI 13150 Фиг 5 Упорядник Замовлення 4101 Техред М.Моргентал Коректор Тираж Підписне Державне па тентне ві домство України, 254655. ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
