Спосіб внесення у грунт органічних добрив та пристрій для його здійснення

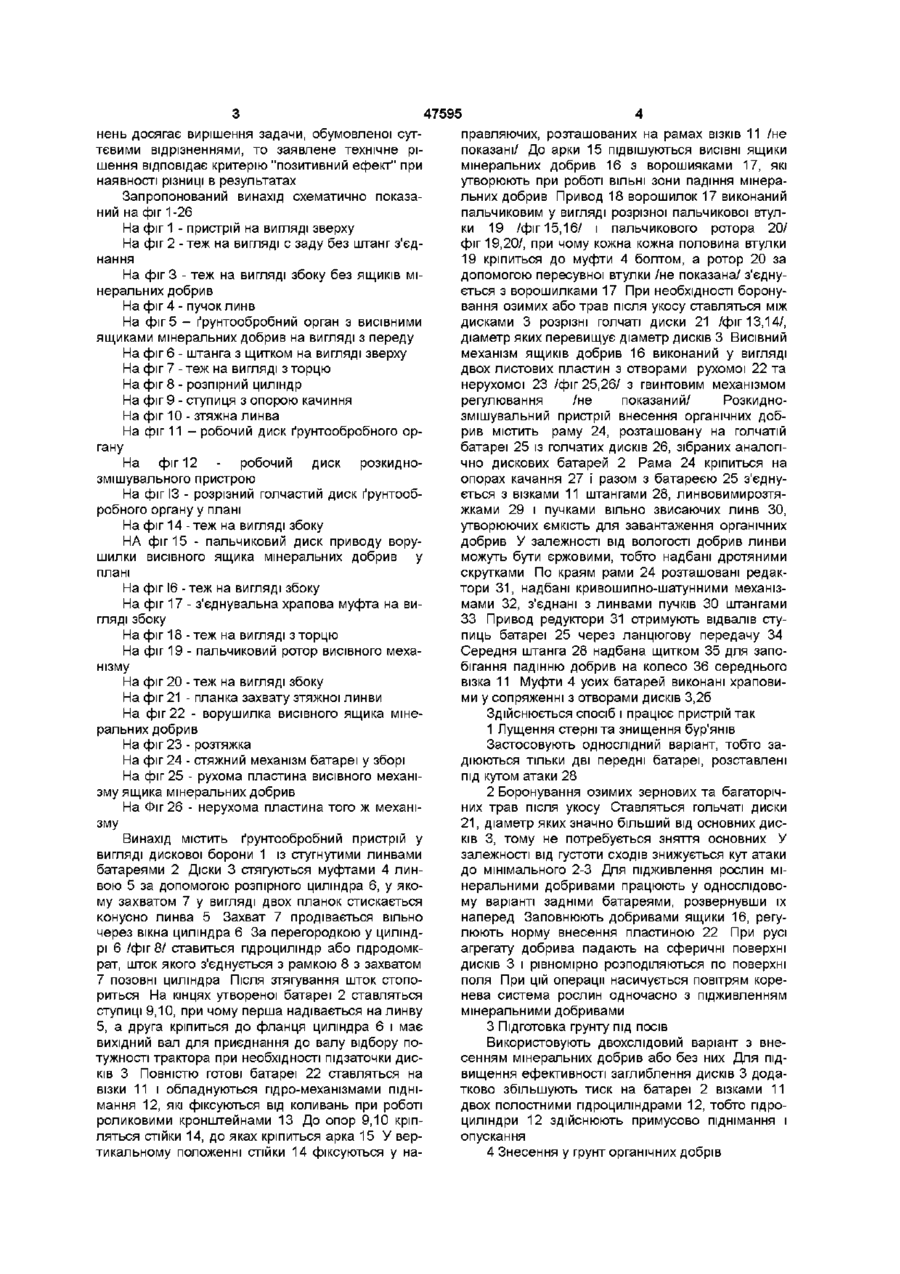

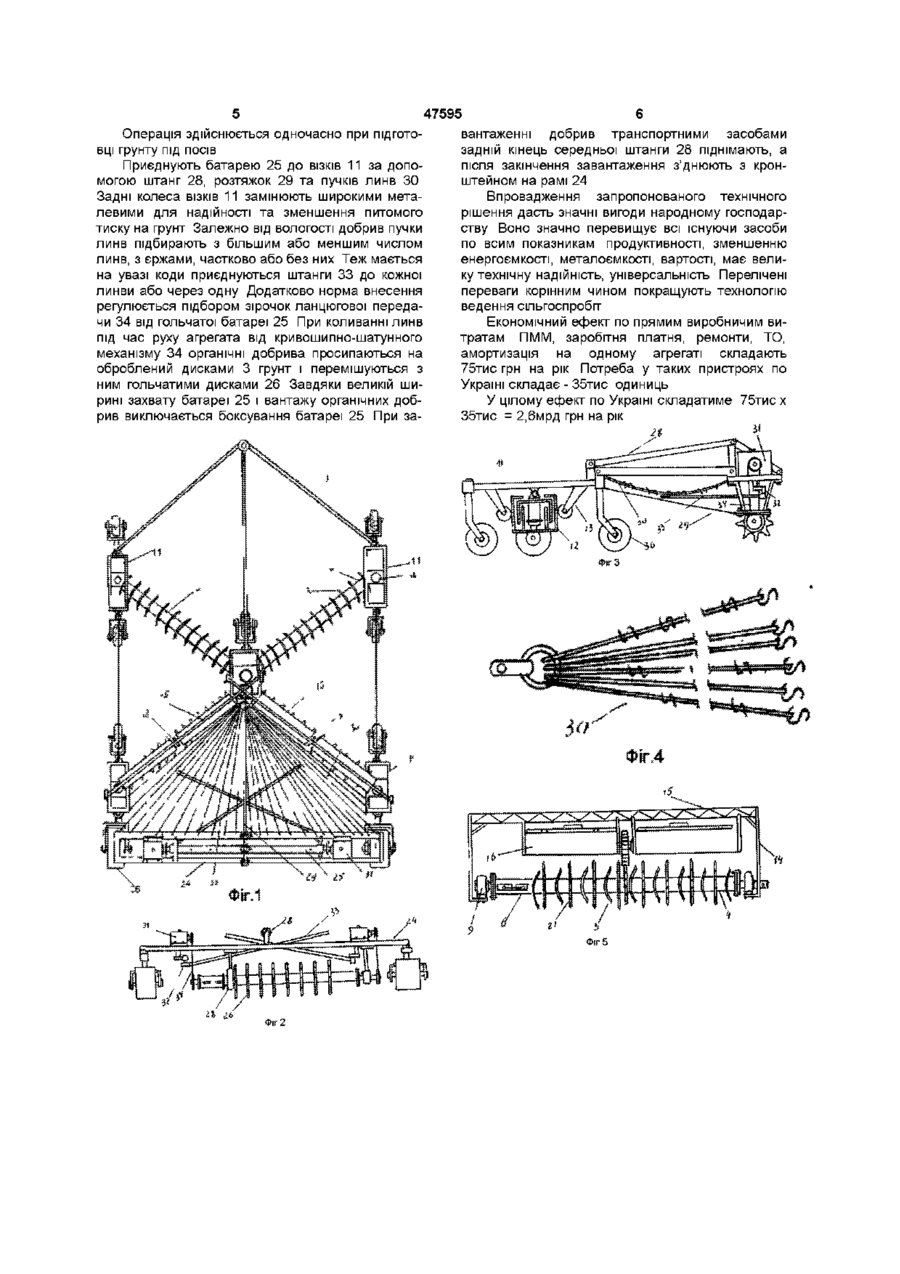

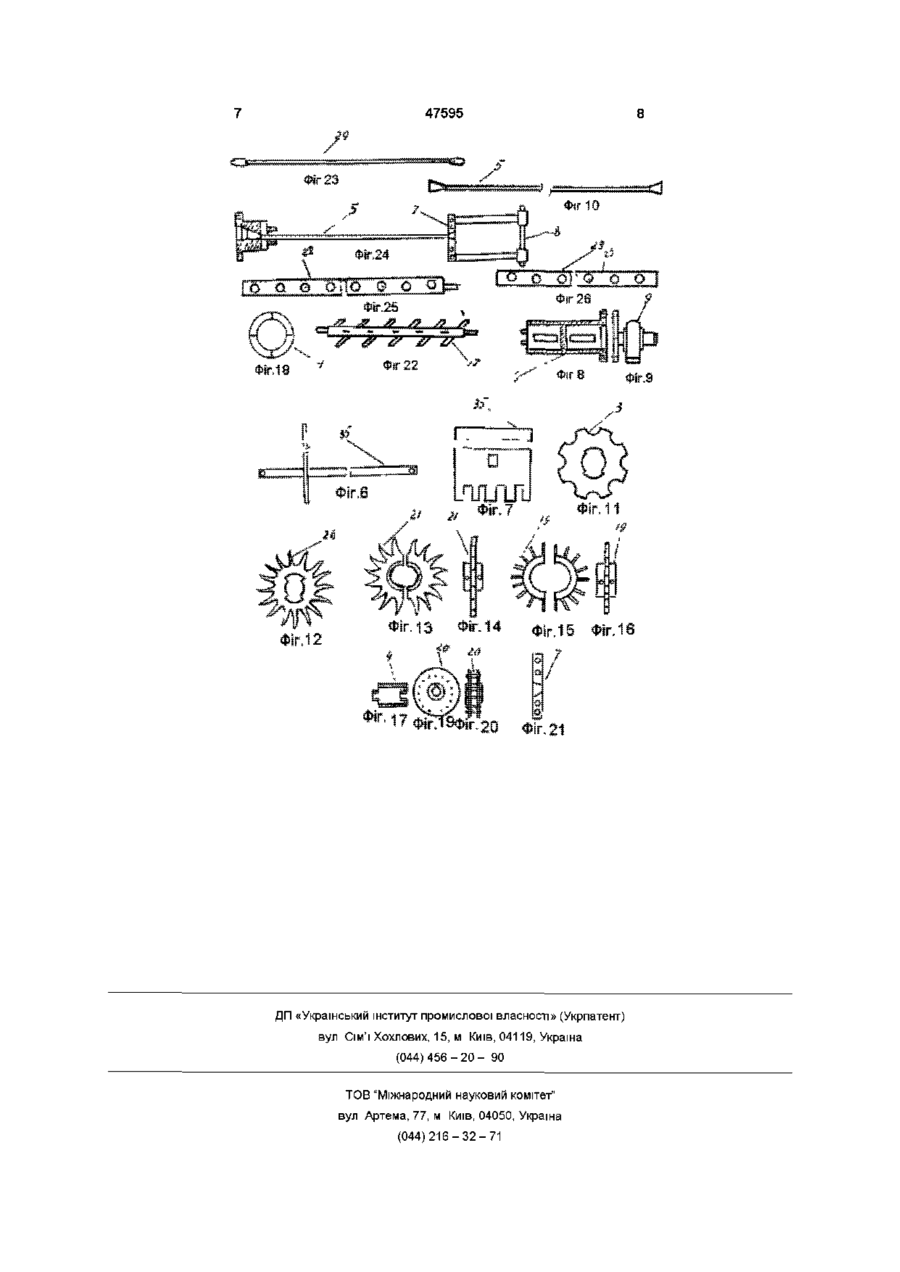

1 Спосіб внесення в ґрунт органічних добрив, що включає розкидання органічних добрив по площі поля та внесення їх у ґрунт, який відрізняється тим, що добрива вносять у верхній шар ґру Винахід відноситься до сільського господарства, зокрема - землеробства і може бути використаний при обробітку грунту як енергоресурсозберігаюча технологія Відомий спосіб внесення у грунт органічних добрив, розкидування по площі поля перед оранкою Такий спосіб не відповідає енергоресурсозбереженню, бо здійснюється як окрема операція Крім того енергозасоби після розкидання набирають добрива на колеса, гусениці, збільшуючи величину буксування, перевитрачають паливо, приорані добрива не перемішуються з ґрунтом а лягають на дно борозди, від чого у початковий розвиток рослин добрива не задіються Ставиться задача по винаходу підвищення якості внесення у грунт органічних добрив, зниження енергоємкості роботи Загальні ознаки винаходу та прототипу внесення органічних добрив на задану глибину Отримання необхідних агротехнічних даних тепер і раніше не передбачалось і перемішування приораних добрив з ґрунтом неможливо Рішення задачи досягається тим, що процес внесення органічних добрив у грунт і перемішування з верхнім шаром здійснюється одночасно з обробітком грунту Відомий пристрій для розкидування органічних добрив причинного колісного виконання, що містить кузов, розвантажувальний пристрій у вигляді ланцюгового транспортера, а на КІНЦІ кузова розміщений розкидальний механізм у вигляді вертикально розташованого ряда пальцевих бітерів Такий пристрій має суттєві недоліки складний, нту одночасно з його перемішуванням /обробкою/ 2 Пристрій для здійснення способу, що містить ґрунтообробні органи, завантажувальну ємкість, механізм розкидання, який відрізняється тим, що він оснащений розкидально-змішувальним пристроєм у вигляді дискоголчастої батареї зі спареними кривошипно-шатунними механізмами і ємкістю у вигляді пучків вільно закріплених линв, з'єднаних із кривошипно-шатунними механізмами металоємкии та дорогокоштовнии, низька технічна надійність, малий термін служби, транспортери і дно швидко стираються, не може обробляти грунт Відомий пристрій для обробітки грунту, що містить розташовані під кутом дискові батареї, несучі візки з механізмами піднімання у транспортне положення за допомогою гідроциліндрів Недоліком такого пристрою є те що він не може вносити у грунт органічних добрив Ставиться задача розширення технічних можливостей пристроїв, підвищення технічної надійності, спрощення конструкції Загальні ознаки винахіду та прототипів ґрунтообробні органи, механізм розкидання, ємкість завантаження Отримання аналогічних даних прототипами неможлива конструкцією непередбачено можливості установки робочих органів для внесення у грунт органічних добрив і перемішування з верхнім шаром одночасно з обробітком Рішення задачи по винаходу досягається тим, що відомий пристрій, що містить ґрунтообробні органи у вигляді діскових батарей надбаний розкидно-змішувальним пристроєм у вигляді пльчатодіскової батареї зі спареними кривошипношатунними механізмами і ємкості у вигляді пучків вільно закріплених линв, з'єднаних з кривошипношатунними механізмами По всим суттєвим відрзненням приведений пошук відомих рішень не знайдено Значить заявлене технічне рішення відповідає критерію "суттєві відрізнення" Оскільки заявлена сукупність суттєвих відріз ю ю 47595 нень досягає вирішення задачи, обумовленої суттєвими відрізненнями, то заявлене технічне рішення відповідає критерію "позитивний ефект" при наявності різниці в результатах Запропонований винахід схематично показаний на фіг 1-26 На фіг 1 - пристрій на вигляді зверху На фіг 2 - теж на вигляді с заду без штанг з'єднання На фіг 3 - теж на вигляді збоку без ящиків мінеральних добрив На фіг 4 - пучок линв На фіг 5 - ґрунтообробний орган з висівними ящиками мінеральних добрив на вигляді з переду На фіг 6 - штанга з щитком на вигляді зверху На фіг 7 - теж на вигляді з торцю На фіг 8 - розпірний циліндр На фіг 9 - ступиця з опорою качиння На фіг 10 - зтяжна линва На фіг 11 - робочий диск ґрунтообробного органу На фіг 12 - робочий диск розкиднозмішувального пристрою На фіг ІЗ - розрізний голчастий диск ґрунтообробного органу у плані На фіг 14 -теж на вигляді збоку НА фіг 15 - пальчиковий диск приводу ворушилки висівного ящика мінеральних добрив у плані На фіг 16 - теж на вигляді збоку На фіг 17 - з'єднувальна храпова муфта на вигляді збоку На фіг 18 -теж на вигляді з торцю На фіг 19 - пальчиковий ротор висівного механізму На фіг 20 - теж на вигляді збоку На фіг 21 - планка захвату зтяжної линви На фіг 22 - ворушилка висівного ящика мінеральних добрив На фіг 23 - розтяжка На фіг 24 - стяжний механізм батареї у зборі На фіг 25 - рухома пластина висівного механізму ящика мінеральних добрив На Фіг 26 - нерухома пластина того ж механізму Винахід містить ґрунтообробний пристрій у вигляді дискової борони 1 із стугнутими линвами батареями 2 Дюки 3 стягуються муфтами 4 линвою 5 за допомогою розпірного циліндра 6, у якому захватом 7 у вигляді двох планок стискається конусно линва 5 Захват 7 продівається вільно через вікна циліндра 6 За перегородкою у циліндрі 6 /фіг 8/ ставиться гідроциліндр або гідродомкрат, шток якого з'єднується з рамкою 8 з захватом 7 позовні циліндра Після зтягування шток стопориться На кінцях утвореної батареї 2 ставляться ступиці 9,10, при чому перша надівається на линву 5, а друга кріпиться до фланця циліндра 6 і має вихідний вал для приєднання до валу відбору потужності трактора при необхідності підзаточки дисків 3 Повністю ГОТОВІ батареї 22 ставляться на візки 11 і обладнуються пдро-механізмами піднімання 12, які фіксуються від коливань при роботі роликовими кронштейнами 13 До опор 9,10 кріпляться стійки 14, до яках кріпиться арка 15 У вертикальному положенні стійки 14 фіксуються у на правляючих, розташованих на рамах ВІЗКІВ 11 /не показані/ До арки 15 підвішуються ВИСІВНІ ЯЩИКИ мінеральних добрив 16 з ворошияками 17, які утворюють при роботі ВІЛЬНІ зони падіння мінеральних добрив Привод 18 ворошилок 17 виконаний пальчиковим у вигляді розрізної пальчикової втулки 19 /фіг 15,16/ і пальчикового ротора 20/ фіг 19,20/, при чому кожна кожна половина втулки 19 кріпиться до муфти 4 болтом, а ротор 20 за допомогою пересувної втулки /не показана/ з'єднується з ворошилками 17 При необхідності боронування озимих або трав після укосу ставляться між дисками 3 розрізні голчаті диски 21 /фіг 13,14/, діаметр яких перевищує діаметр дисків 3 Висівний механізм ящиків добрив 16 виконаний у вигляді двох листових пластин з отворами рухомої 22 та нерухомої 23 /фіг 25,26/ з гвинтовим механізмом регулювання /не показаний/ Розкиднозмішувальний пристрій внесення органічних добрив містить раму 24, розташовану на голчатій батареї 25 із голчатих дисків 26, зібраних аналогічно дискових батарей 2 Рама 24 кріпиться на опорах качання 27 і разом з батареєю 25 з'єднується з візками 11 штангами 28, линвовимирозтяжками 29 і пучками вільно звисаючих линв ЗО, утворюючих ємкість для завантаження органічних добрив У залежності від вологості добрив линви можуть бути єржовими, тобто надбані дротяними скрутками По краям рами 24 розташовані редактори 31, надбані кривошипно-шатунними механізмами 32, з'єднані з линвами пучків ЗО штангами 33 Привод редуктори 31 отримують відвалів ступиць батареї 25 через ланцюгову передачу 34 Середня штанга 28 надбана щитком 35 для запобігання падінню добрив на колесо 36 середнього візка 11 Муфти 4 усих батарей виконані храповими у сопряженні з отворами дисків 3,26 Здійснюється спосіб і працює пристрій так 1 Лущення стерні та знищення бур'янів Застосовують однослідний варіант, тобто задіюються тільки дві передні батареї, розставлені під кутом атаки 28 2 Боронування озимих зернових та багаторічних трав після укосу Ставляться гольчаті диски 21, діаметр яких значно більший від основних дисків 3, тому не потребується зняття основних У залежності від густоти сходів знижується кут атаки до мінімального 2-3 Для підживлення рослин мінеральними добривами працюють у однослідовому варіанті задніми батареями, розвернувши їх наперед Заповнюють добривами ящики 16, регулюють норму внесення пластиною 22 При русі агрегату добрива падають на сферичні поверхні дисків 3 і рівномірно розподіляються по поверхні поля При цій операції насичується повітрям коренева система рослин одночасно з підживленням мінеральними добривами 3 Підготовка грунту під посів Використовують двохслідовий варіант з внесенням мінеральних добрив або без них Для підвищення ефективності заглиблення дисків 3 додатково збільшують тиск на батареї 2 візками 11 двох полостними гідроциліндрами 12, тобто гідроциліндри 12 здійснюють примусово піднімання і опускання 4 Знесення у грунт органічних добрів Операція здійснюється одночасно при ПІДГОТОВЦІ грунту під посів Приєднують батарею 25 до ВІЗКІВ 11 за допомогою штанг 28, розтяжок 29 та пучків линв ЗО Задні колеса ВІЗКІВ 11 замінюють широкими металевими для надійності та зменшення питомого тиску на грунт Залежно від вологості добрив пучки линв підбирають з більшим або меншим числом линв, з єржами, частково або без них Теж мається на увазі коди приєднуються штанги 33 до кожної линви або через одну Додатково норма внесення регулюється підбором зірочок ланцюгової передачи 34 від гольчатої батареї 25 При коливанні линв під час руху агрегата від кривошипно-шатунного механізму 34 органічні добрива просипаються на оброблений дисками 3 грунт і перемішуються з ним гольчатими дисками 26 Завдяки великій ширині захвату батареї 25 і вантажу органічних добрив виключається боксування батареї 25 При за 47595 вантаженні добрив транспортними засобами задній кінець середньої штанги 28 піднімають, а після закінчення завантаження з'днюють з кронштейном на рамі 24 Впровадження запропонованого технічного рішення дасть значні вигоди народному господарству Воно значно перевищує всі існуючи засоби по всим показникам продуктивності, зменшенню енергоємкості, металоємкості, вартості, має велику технічну надійність, універсальність Перелічені переваги корінним чином покращують технологію ведення сільгоспробіт Економічний ефект по прямим виробничим витратам ПММ, заробітня платня, ремонти, ТО, амортизація на одному агрегаті складають 75тис грн на рік Потреба у таких пристроях по Україні складає - 35тис одиниць У цілому ефект по Україні складатиме 75тис х 35тис = 2,6мрд грн на рік 2% Фіг З Фіг 2 47595 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
