Друкований виріб

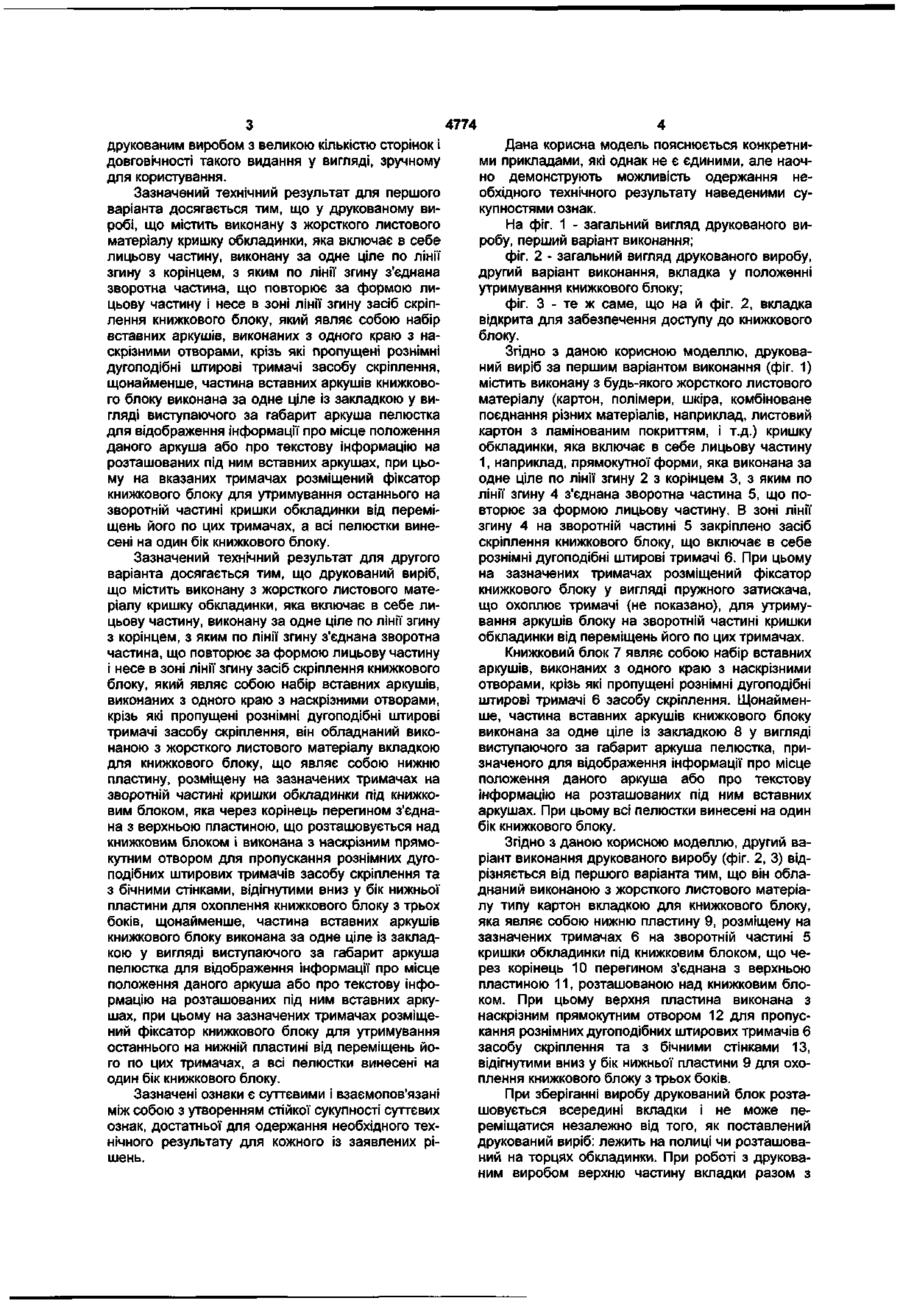

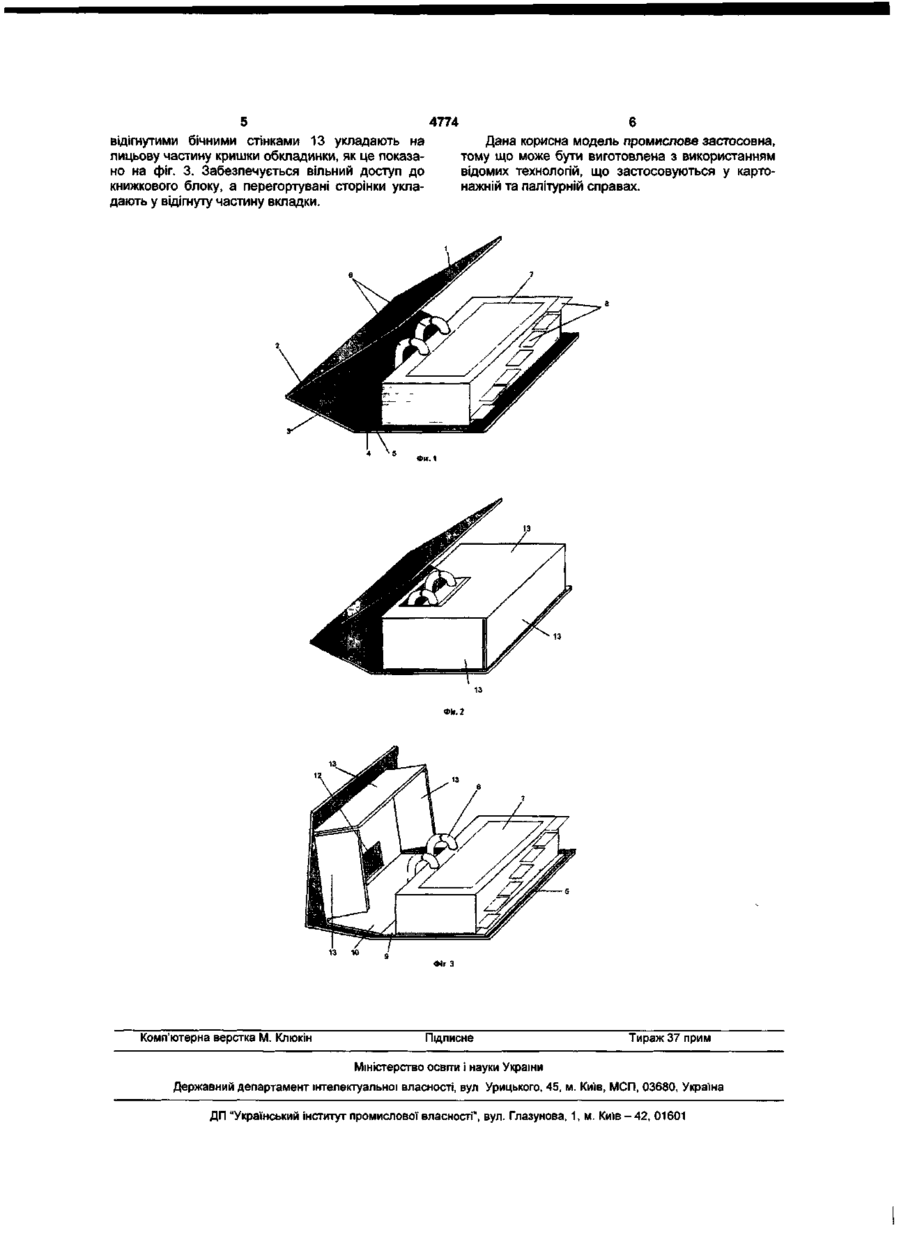

Друкований виріб, що містить кришку обкладинки з жорсткого листового матеріалу, яка включає в себе лицьову частину, виконану за одне ціле по лінії згину з корінцем, з яким по лінії згину з'єднана зворотна частина, що повторює за формою лицьову частину і несе в зоні лінії згину засіб скріплення книжкового блока, який є набором вставних аркушів, виконаних з одного краю з наскрізними отворами, крізь які пропущені рознімні дугоподібні штирові тримачі засобу скріплення, який відрізняється тим, що щонайменше частина вставних аркушів книжкового блока виконана за одне ціле із закладкою у вигляді пелюстка, що виступає за габарит аркуша, для відображення інформації про місце положення даного аркуша або про текстову інформацію на розташованих під ним вставних аркушах, при цьому на зазначених тримачах розміщений фіксатор книжкового блока для утримування останнього на зворотній частині кришки обкладинки від переміщень його по цих тримачах, а всі пелюстки винесені на один бік книжкового блока. Корисна модель належить до друкарської справи і стосується конструкції друкованого виробу, наприклад, типу книги. Відомий друкований виріб, що містить виконану з жорсткого листового матеріалу кришку обкладинки, яка включає в себе лицьову частину, виконану за одне ціле по лінії згину з корінцем, з яким по лінії згину з'єднана зворотна частина, що повторює за формою лицьову частину і несе в зоні лінії згину засіб скріплення книжкового блоку, який являє собою набір вставних аркушів, виконаних з одного краю з наскрізними отворами, крізь які пропущені рознімні дугоподібні штирові тримачі засобу скріплення (Книга «Гражданское законодательство Российской Федерации», сборник нормативных документов, Москва, УДК (094) 347, ББК 67.99(2Рос)3, Г 75, ISBN 5-86225-628-8, индекс в каталоге «Роспечать» 71630, июль 1997). Недоліком даного пристрою є те, що він являє собою досить великої товщини упакований в обкладинку книжковий блок, аркуші якого тримаються на рознімних дугоподібних штирових тримачах. У зв'язку з цим при розташуванні видання зі спи ранням на торцеві частини обкладинки аркуші книжкового блоку зміщуються вниз до упору на опорну поверхню. В результаті цього частина аркушів розривається в зоні отворів і випадає із засобу кріплення. Таким чином, довговічність такого пристрою недостатня, особливо для таких видів друкованої продукції, як довідники, енциклопедії тощо. Крім того, ускладнений пошук потрібного місця, оскільки не передбачені покажчики на окремі текстові позиції, на які (наприклад, за змістом) розбитий книжковий блок. Дане відоме рішення прийняте як прототип для обох заявлених об'єктів. Дана корисна модель спрямована на вирішення технічної задачі формування надійного кріплення книжкового блоку в обкладинці, підвищення його інформативності за рахунок формування виведених назовні покажчиків і формування засобів утримування книжкового блоку у незміщуваному положенні при вертикальному зберіганні друкованого виробу. Технічний результат, що досягається при цьому, полягає у підвищенні зручності користування 4774 друкованим виробом з великою кількістю сторінок і довговічності такого видання у вигляді, зручному для користування. Зазначений технічний результат для першого варіанта досягається тим, що у друкованому виробі, що містить виконану з жорсткого листового матеріалу кришку обкладинки, яка включає в себе лицьову частину, виконану за одне ціле по лінії згину з корінцем, з яким по лінії згину з'єднана зворотна частина, що повторює за формою лицьову частину і несе в зоні лінії згину засіб скріплення книжкового блоку, який являє собою набір вставних аркушів, виконаних з одного краю з наскрізними отворами, крізь які пропущені рознімні дугоподібні штирові тримачі засобу скріплення, щонайменше, частина вставних аркушів книжкового блоку виконана за одне ціле із закладкою у вигляді виступаючого за габарит аркуша пелюстка для відображення інформації про місце положення даного аркуша або про текстову інформацію на розташованих під ним вставних аркушах, при цьому на вказаних тримачах розміщений фіксатор книжкового блоку для утримування останнього на зворотній частині кришки обкладинки від переміщень його по цих тримачах, а всі пелюстки винесені на один бік книжкового блоку. Зазначений технічний результат для другого варіанта досягається тим, що друкований виріб, що містить виконану з жорсткого листового матеріалу кришку обкладинки, яка включає в себе лицьову частину, виконану за одне ціле по лінії згину з корінцем, з яким по лінії згину з'єднана зворотна частина, що повторює за формою лицьову частину і несе в зоні лінії згину засіб скріплення книжкового блоку, який являє собою набір вставних аркушів, виконаних з одного краю з наскрізними отворами, крізь які пропущені рознімні дугоподібні штирові тримачі засобу скріплення, він обладнаний виконаною з жорсткого листового матеріалу вкладкою для книжкового блоку, що являє собою нижню пластину, розміщену на зазначених тримачах на зворотній частині кришки обкладинки під книжковим блоком, яка через корінець перегином з'єднана з верхньою пластиною, що розташовується над книжковим блоком і виконана з наскрізним прямокутним отвором для пропускання рознімних дугоподібних штирових тримачів засобу скріплення та з бічними стінками, відігнутими вниз у бік нижньої пластини для охоплення книжкового блоку з трьох боків, щонайменше, частина вставних аркушів книжкового блоку виконана за одне ціле із закладкою у вигляді виступаючого за габарит аркуша пелюстка для відображення інформації про місце положення даного аркуша або про текстову інформацію на розташованих під ним вставних аркушах, при цьому на зазначених тримачах розміщений фіксатор книжкового блоку для утримування останнього на нижній пластині від переміщень його по цих тримачах, а всі пелюстки винесені на один бік книжкового блоку. Зазначені ознаки є суттєвими і взаємопов'язані між собою з утворенням стійкої сукупності суттєвих ознак, достатньої для одержання необхідного технічного результату для кожного із заявлених рішень. Дана корисна модель пояснюється конкретними прикладами, які однак не є єдиними, але наочно демонструють можливість одержання необхідного технічного результату наведеними сукупностями ознак. На фіг. 1 - загальний вигляд друкованого виробу, перший варіант виконання; фіг. 2 - загальний вигляд друкованого виробу, другий варіант виконання, вкладка у положенні утримування книжкового блоку; фіг. З - те ж саме, що на й фіг. 2, вкладка відкрита для забезпечення доступу до книжкового блоку. Згідно з даною корисною моделлю, друкований виріб за першим варіантом виконання (фіг. 1) містить виконану з будь-якого жорсткого листового матеріалу (картон, полімери, шкіра, комбіноване поєднання різних матеріалів, наприклад, листовий картон з ламінованим покриттям, і т.д.) кришку обкладинки, яка включає в себе лицьову частину 1, наприклад, прямокутної форми, яка виконана за одне ціле по лінії згину 2 з корінцем 3, з яким по лінії згину 4 з'єднана зворотна частина 5, що повторює за формою лицьову частину. В зоні лінії згину 4 на зворотній частині 5 закріплено засіб скріплення книжкового блоку, що включає в себе рознімні дугоподібні штирові тримачі 6. При цьому на зазначених тримачах розміщений фіксатор книжкового блоку у вигляді пружного затискача, що охоплює тримачі (не показано), для утримування аркушів блоку на зворотній частині кришки обкладинки від переміщень його по цих тримачах. Книжковий блок 7 являє собою набір вставних аркушів, виконаних з одного краю з наскрізними отворами, крізь які пропущені рознімні дугоподібні штирові тримачі 6 засобу скріплення. Щонайменше, частина вставних аркушів книжкового блоку виконана за одне ціле із закладкою 8 у вигляді виступаючого за габарит аркуша пелюстка, призначеного для відображення інформації про місце положення даного аркуша або про текстову інформацію на розташованих під ним вставних аркушах. При цьому всі пелюстки винесені на один бік книжкового блоку. Згідно з даною корисною моделлю, другий варіант виконання друкованого виробу (фіг. 2, 3) відрізняється від першого варіанта тим, що він обладнаний виконаною з жорсткого листового матеріалу типу картон вкладкою для книжкового блоку, яка являє собою нижню пластину 9, розміщену на зазначених тримачах 6 на зворотній частині 5 кришки обкладинки під книжковим блоком, що через корінець 10 перегином з'єднана з верхньою пластиною 11, розташованою над книжковим блоком. При цьому верхня пластина виконана з наскрізним прямокутним отвором 12 для пропускання рознімних дугоподібних штирових тримачів 6 засобу скріплення та з бічними стінками 13, відігнутими вниз у бік нижньої пластини 9 для охоплення книжкового блоку з трьох боків. При зберіганні виробу друкований блок розташовується всередині вкладки і не може переміщатися незалежно від того, як поставлений друкований виріб: лежить на полиці чи розташований на торцях обкладинки. При роботі з друкованим виробом верхню частину вкладки разом з 4774 відігнутими бічними стінками 13 укладають на лицьову частину кришки обкладинки, як це показано на фіг. 3. Забезпечується вільний доступ до книжкового блоку, а перегортувані сторінки укладають у відігнуту частину вкладки. Дана корисна модель промислове застосовна, тому що може бути виготовлена з використанням відомих технологій, що застосовуються у картонажній та палітурній справах. Фіг. 2 Комп'ютерна верстка М. Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
