Пристрій для регулювання продуктивності роторних компресорів

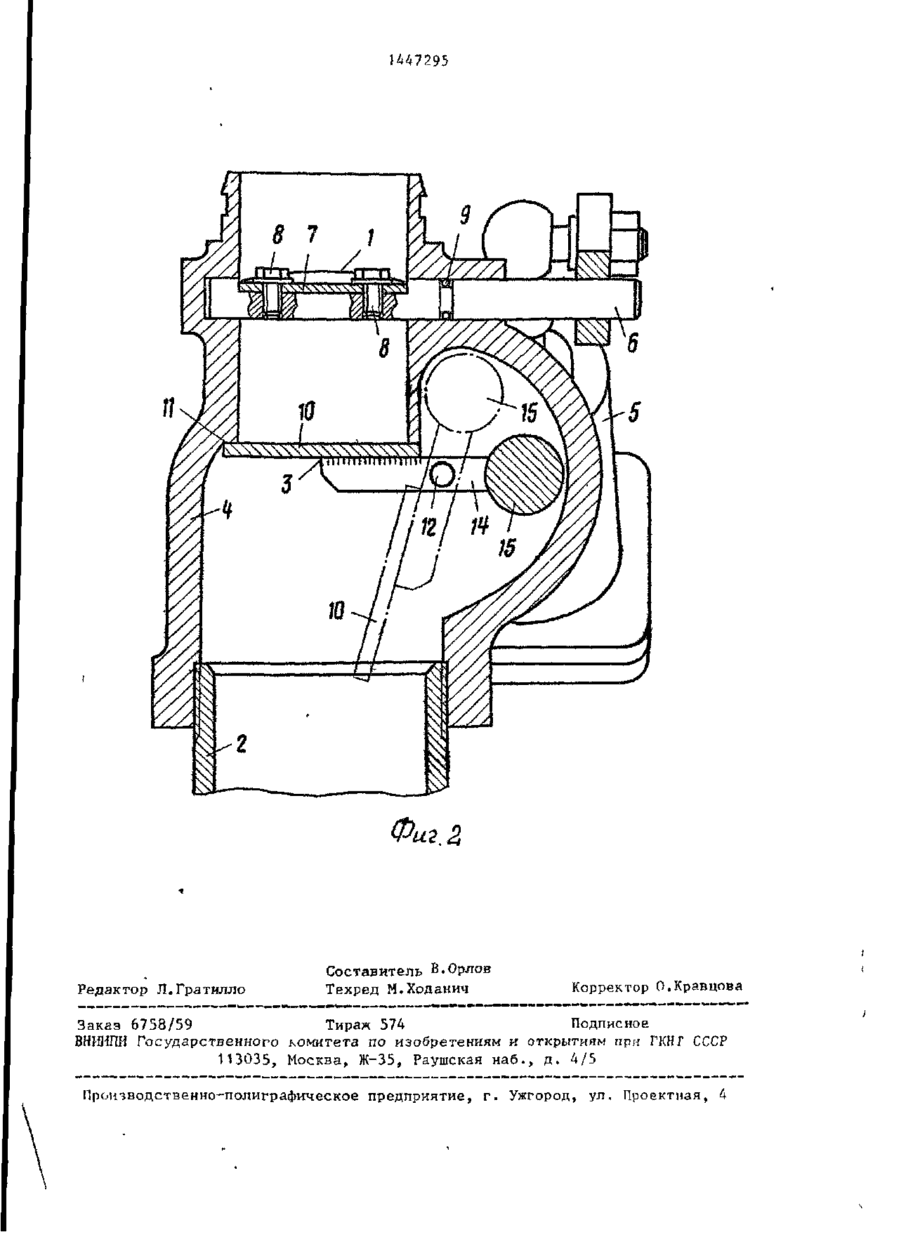

Изобретение позволяет обеспечить прямолинейное протекание г а з а ч е р е з общий корпус роторного компрессора без отклонения и устранить потерю д а в л е н и я . Регулирующий клапан (К) 1 для изменения проходного поперечного Фиг.1. р>**-„ 1447295 сечения и плотно запирающий обратный К 3 расположены во всасывающем трубопроводе 2 в указанной последовательпости по направлению потока в общем корпусе 4, встроенном в трубопровод 2. К Ї связан с приводным устр-вом 5 его принудительной перестановки. К 1 Выполнен в виде створчатого К, створка (С) 7 к-рого связана с устр-вом 5 И выполнена с возможностью перестановки проходящей диаметрально через нее оси 6 поворота, К 3 выполнен створчатым, состоящим из седла К, расположенного на корпусе 4 и С 10. С 10 установлена консольно на оси 12 и снабжена возвратным элементом. Большее плечо 16 С 10 расположено с возможностью взаимодействия с седлом. Ось 12 и меньшее плечо 14 С 10 расположены вне проходного поперечного сечения седла. Оси 6,12 расположены под прямым углом. Возвратный элемент выполнен в виде пружины 13, закрепленной с одной стороны на конце плеча 14, а с другой - на корпусе 4. Продольная ось пружины 13 расположена в плоскости, перпендикулярной Плоскости поперечного сечения К 3, Элемент м.б. выполнен в виде груза, закрепленного на плече 14. За счет скрещивания осей Ь, 12 под прямым углом не происходит изменения направления потока всасывающей среды. 3 з.п* ф-лы, 2 ил. \ Изобретение относится к устрой9 круглого сечения уплотняет повоствам регулирования производительноротную ось 6. сти роторных компрессоров, в частОбратный клапан 3 выполнен со ности винтовых компрессоров с впрыс- с створкой 10, плотно закрывающей седком масла, с изменяющим проходное ло 11, расположенное в корпусе 4. поперечное сечение всасывающего трубоСтворка Ю закреплена консольно на провода регулирующим клапаном и плотоси 12 поворота и снабжена возвратным но запирающим всасывающий трубопроэлементом, который может быть выполвод обратным клапаном. 10 нен либо в виде пружины 13, закрепленной на конце меньшего плеча 14 створЦель изобретения - обеспечение ки 10 и корпусе 4, либо в виде групрямолинейного протекания газа через яа 15, закрепленного на конце меньобщий корпус без отклонения и устрашего плечя 14 створки 10. нения потерь давления. 15 Точка закрепления пружины I3 v& На фиг,І показано устройство с корпусе 4 выбирается таким образом, пружинным возвратным элементом; на что направление действия силы пружины фиг. 2 - то же, с возвратным элемен13 составляет с воображаемой плоскотом з виде груза. стью, проведенной через поворотную Устройство содержит регулирующий 20 ось 12 и точку закрепления пружины 13 клапан 1 для изменения проходного на плече 14 створки 10, при закрытой сечения всасывающего трубопровода 2, створке 10 приблизительно прямой обратный клапан 3, расположенный погугол (фиг.1). При этом пружина 13 следовательно с клапаном 1 в общем через длинное плечо 16 рычага воздейкорпусе 4. Клапан 1 связан с приводствует на створку 10 и оказывает макным устройством 5 его принудительного симальное силовое воздействие закрыоткрытия через образованную валом тия, так что обратный клапан 3 удерповоротную ось 6. Приводное устройживается надежно закрытым. При полство 5 может быть выполнено, наприностью открытой створке 10 направлемер, в виде гидравлического или пнев- ч магического исполнительного цилиндра.^ ние действия силы пружины 13 составляет с воображаемой плоскостью Регулирующий клапан 1 выполнен в виде сравнительно малый острый угол. Постворки 7, закрепленной на поворотэтому силовое воздействие закрытия ной оси 6 с помощью винтов 8. Кольцо 1447295 сильно снижено, за счет чего достигаобратный клапан, при этом клапаны ется быстрое и широкое открытие расположены в указанной последовастворки 10 обратного клапана 3. тельности по направлению потока в При выполнении возвратного элеобщем корпусе, встроенном во всасымента в виде груза 15 работа клапана вающий трубопровод, а регулирующий осуществляется следующим образом. клапан связан с приводящим устройГруз 15 расположён на диаметральством его принудительной перестановно противолежащей створке 10 стороне ки, о т л и ч а ю щ е е с я тем, что оси 12 на конце одного или нескольких 10 с целью обеспечения прямолинейного плеч рычага. При закрытом обратном протекания газа через общий корпус клапане 10 груз 15 находится приблибез отклонения и устранения потерь зительно на одной высоте с осью 12 ^ давления, регулирующий клапан выполПричем на створку 10 оказывается макг нен в виде створчатого клапана, створсимальноесиловое воздействие закры- 15 ка которого связана с приводящим тия. устройством и выполнена с возможное-' При полностью открытом клапане 3 тью перестановки вокруг проходящей (фиг.2, штрихпунктир) груз 15 находиаметрально через нее оси поворота, дится над поворотной осью 12 и воза обратный клапан выполнен также действующий на ось 12 вращающий мо20 створчатым, состоящим из седла клапамент очень мал. на, расположенного на корпусе, и Поворотная ось 6 регулирующего створки, установленной консольно на клапана 1 и поворотная ось 12 обратоси поворота и снабженной возвратным ного клапана 3 скрещиваются друг с элементом, при этом большее плечо 25 створки расположено с возможностью другом приблизительно под прямым углом. За счет этого не происходит взаимодействия с седлом, а ось повоизменения направления потока всасырота и меньшее плечо створки располоваемой среды на створке 10 обратного жены вне проходного поперечного сечеклапана 3. Кроме того, обратный клания седла клапана. пан 3 расположен ближе к всасывающему 30 2. Устройство по п.1, о т л и трубопроводу, чем регулирующий клапан ч а ю щ е е с я тем, что оси пово4, поэтому при остановленном компресрота створок регулирующего и обратсоре находящаяся под давлением уплотного клапанов расположены под прямым ненная среда, смешанная с маслом или углом. другой впрыснутой жидкостью, удержи 3. Устройство по пп.1 и 2, о т 35 вается в стороне от регулирующего л и ч а ю щ е е с д тем, что возвратклапана 1. ный элемент обратного клапана выполнен в виде пружины, закрепленной с одной стороны на конце меньшего плеФ о р м у л а и з о б р е т е н и я 40 ча створки, а с другой - на корпусе, причем продольная ось пружины располо1. Устройство для-регулирования жена в плоскости, перпендикулярной производительности роторных компресплоскости поперечного сечения клапана, соров, в частности винтовых компрессоров с впрыском масла, содержащее 4. Устройство по пп.1 и 2, о т регулирующий клапан для изменения л и ч а ю щ е е с я тем, что возпроходного поперечного сечения всавратный элемент выполнен в.виде сывающего трубопровода и плотно загруза, закрепленного на конце меньпирающий всасывающий трубопровод шего плеча створки обратного клапана. 1447295 ff Редактор Л.Гратнлло Составитель В.Орлов Техред М.Ходакич Корректор О.Кравцова Заказ 6758/59 Тираж 574 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНГ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
