Пристрій для пофарбування виробу необмеженої довжини

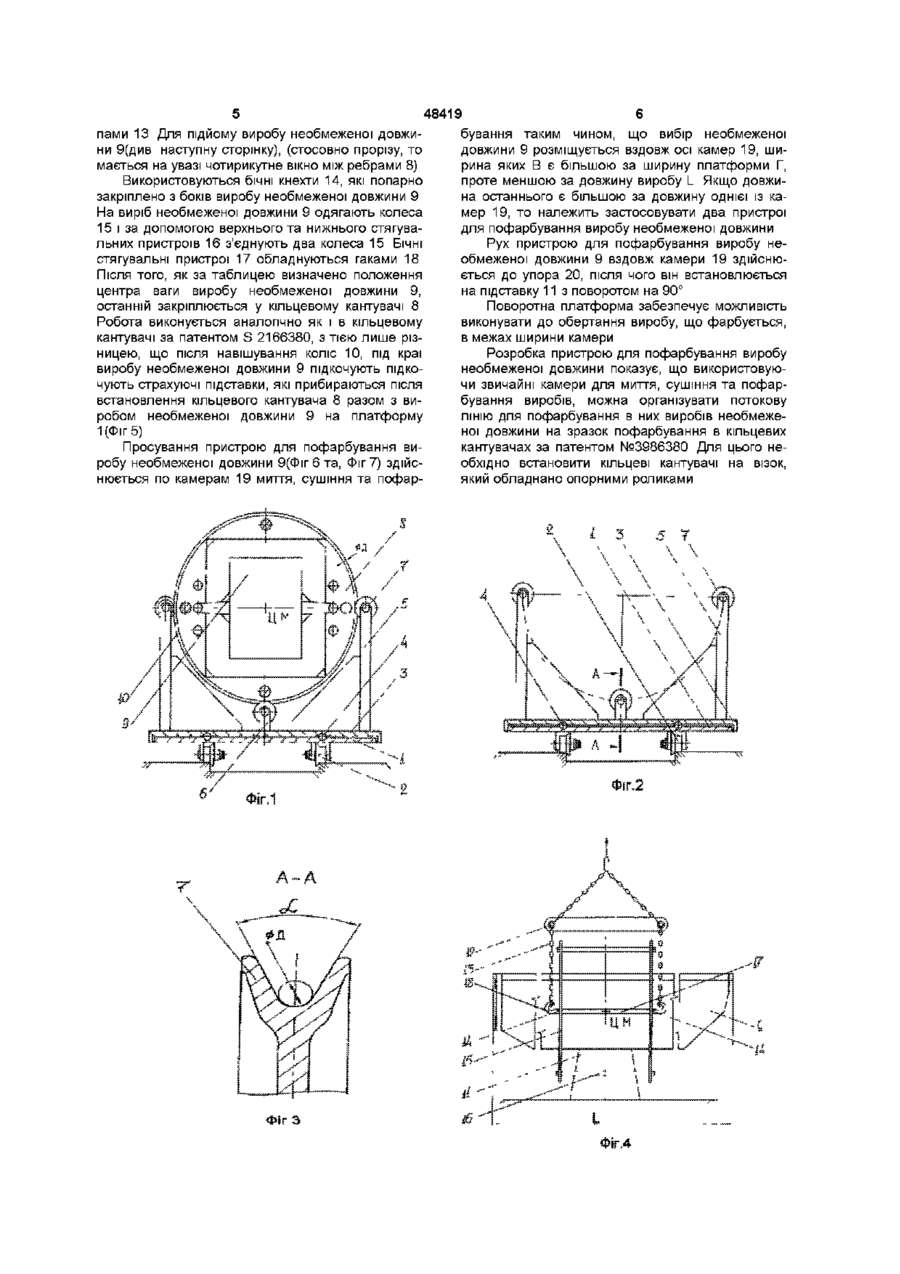

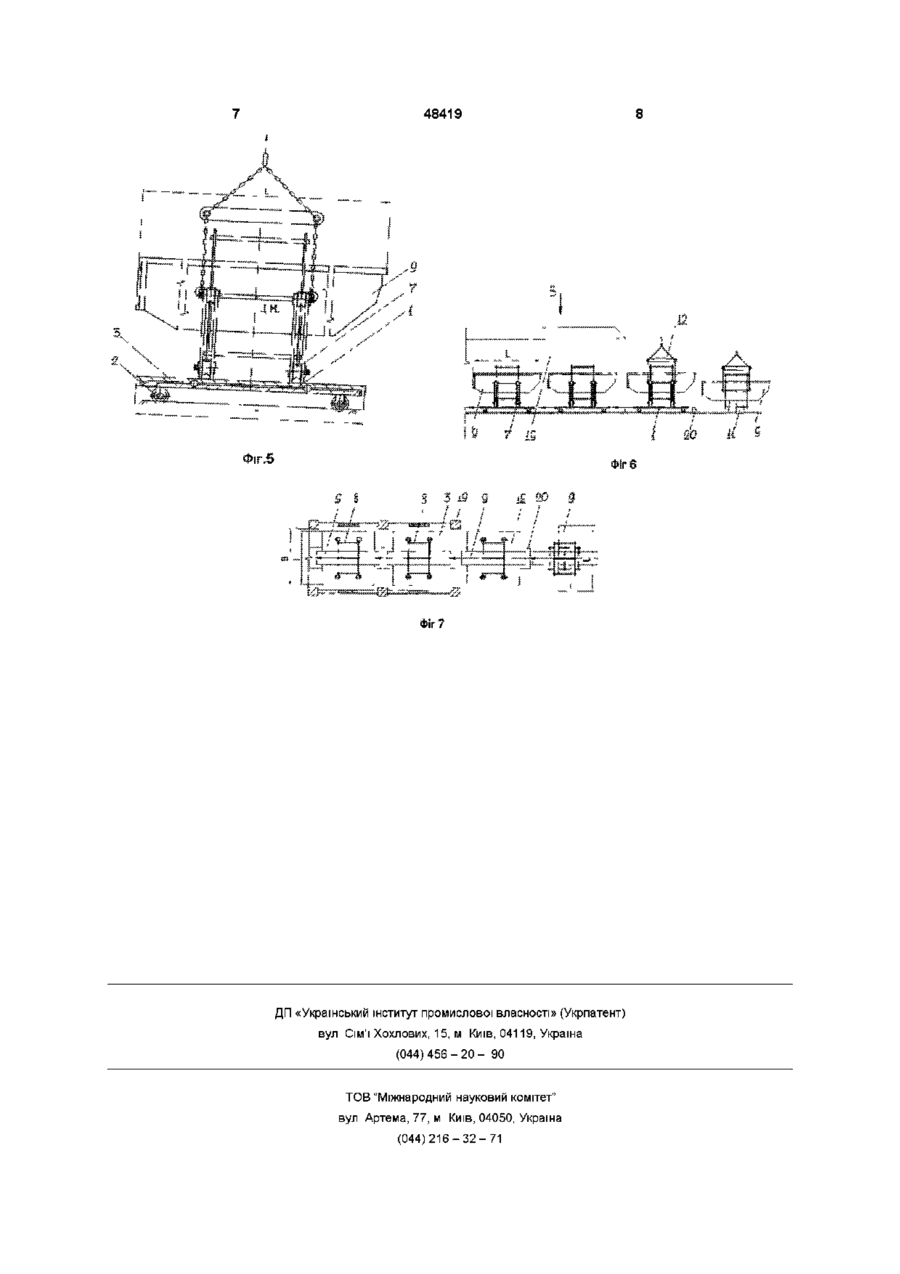

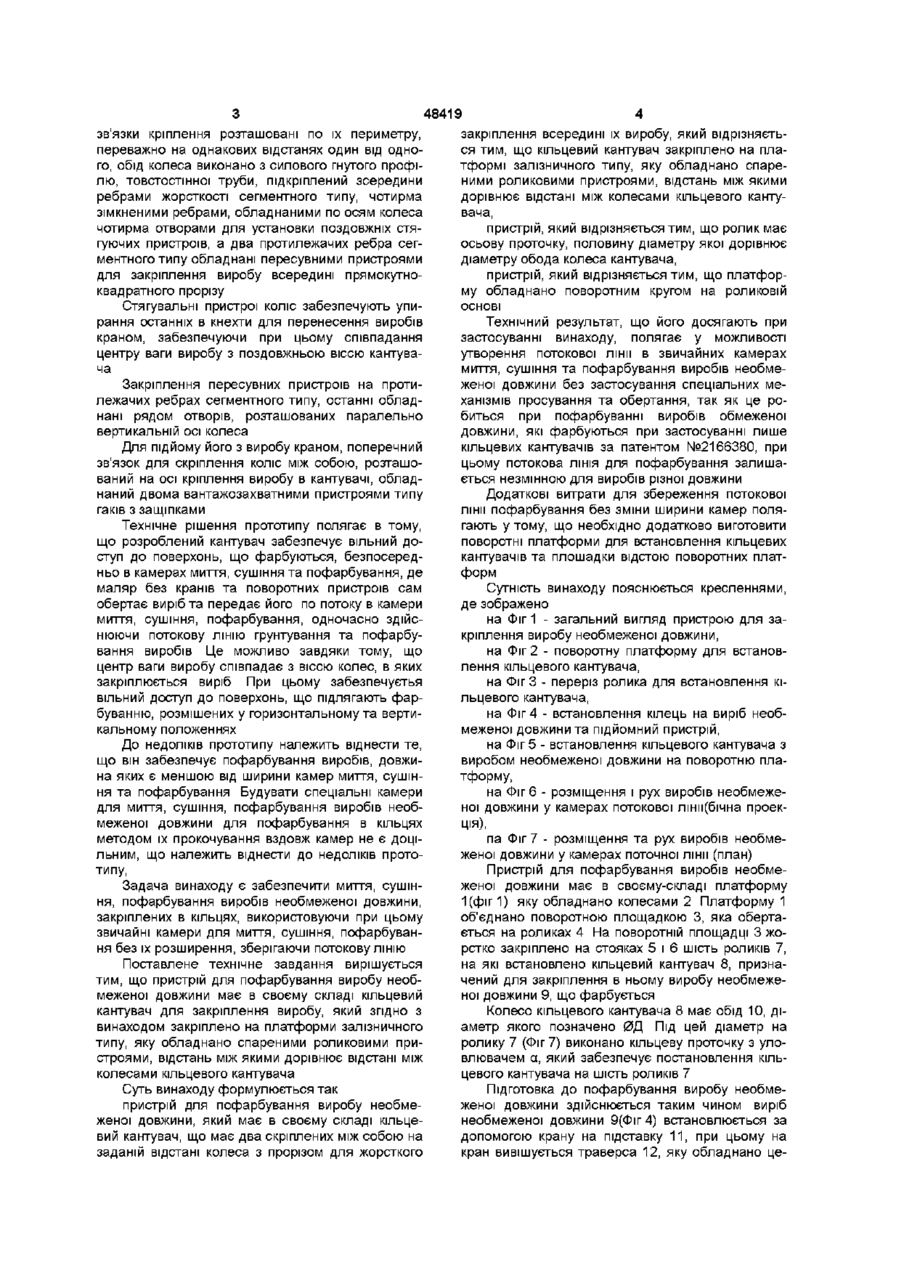

1 Пристрій для пофарбування виробу необмеженої довжини, який містить кільцевий кантувач, що має два скріплених між собою на заданій Винахід стосується галузі машинобудування, зокрема пристроїв для пофарбування виробів необмеженої довжини в камерах обмеженої ширини, які призначено для пофарбування виробів обмеженої довжини, які закріплюються в кільцевих кантувачах Відомо про кільцеві кантувачі, які мають в своєму складі спарені розрізні кільця, ЗОВНІШНІЙ обвід яких імітує шестерню, яка утворює зубчасту пару з привідною шестернею черв'ячного механізма обертання кілець Кільця є розрізними, нижню пару півкілець обладнано монтажною рамою, а верхню - противагою, яка врівноважує монтажну раму [див креслення ВК 9698 - 14777 концерну "КВЗ", книжку "Технология вагоностроения" мал, 73, Чиркин В В, Вершинський В В, Москва, 1970р книжку "Новые справочные приспособления", мал 39, Ремов Е В , Ленінград, 1988р] Використовувати зварювальні пристрої - кантувачі для пофарбування є недоцільним, оскільки вони будуть забруднюватися фарбою, що неминуче призведе до виходу з ладу черв'ячного механізма обертання коліс Крім цього, стаціонарні кантувачі не забезпечать переміщення виробів по камерам для миття та знежирення виробів перед пофарбуванням, грунтування виробів, сушіння з наступним пофарбуванням, сушіння після пофарбування та подачу відстані колеса з прорізом для жорсткого закріплення виробу в їх середині , який відрізняється тим, що кільцевий кантувач закріплено на платформі залізничного типу, яку обладнано спареними роликовими пристроями, відстань між якими дорівнює відстані між колесами кільцевого кантувача 2 Пристрій за п 1, який відрізняється тим, що ролик має осьову проточку, половина діаметра якої дорівнює діаметру обода колеса кантувача з уловлювачем для нього 3 Пристрій за п 1, який відрізняється тим, що платформу обладнано оборотним кругом на роликовій основі під кран для виймання виробів з кантувача Таким чином, використовувати для пофарбування виробів кантувач для зварювання є недоречним Відомо про "Пристрій для кантування важковагових порожнистих виробів", який захищено авторським свідоцтвом Н SU 1085644 А, В 05 С 13/02, який використовують для нанесення покриття, який має в своєму складі раму та багатопозиційний ротор зі встановлювальними пристроями, які встановлено з можливістю обертання навколо своїх поздовжніх осей Проте, за своєю конструкцією та призначенням він не може бути прийнятим за прототип Те ж стосується і технічних рішень, що їх захищено SU 105644 A, SU 825179 A, SU 1785745 А, SU 1134514 A, SU 1796277 A, GB 1395383 А Прототипом винаходу, що заявляється, є технічне рішення, захищене патентом RU 2166380 С1, В 05 С 13/02 "Кольцевой кантователь для окраски изделий", заявник - концерн "Крюківський вагонзавод", заявка N 99121380/12 від 08 10 1999р Ознаками прототипу, суспільними з ознаками заявляемого винаходу є сам кільцевий кантувач для фарбування виробів, що має два скріплених між собою колеса з прорізом для жорсткого закріплення всередині їх виробу, при цьому поздовжні 00 48419 звязки кріплення розташовані по їх периметру, переважно на однакових відстанях один від одного, обід колеса виконано з силового гнутого профілю, товстостінної труби, підкріплений зсередини ребрами жорсткості сегментного типу, чотирма зімкненими ребрами, обладнаними по осям колеса чотирма отворами для установки поздовжніх стягуючих пристроїв, а два протилежачих ребра сегментного типу обладнані пересувними пристроями для закріплення виробу всередині прямокутноквадратного прорізу Стягувальні пристрої коліс забезпечують упирання останніх в кнехти для перенесення виробів краном, забезпечуючи при цьому співпадання центру ваги виробу з поздовжньою віссю кантувача Закріплення пересувних пристроїв на протилежачих ребрах сегментного типу, останні обладнані рядом отворів, розташованих паралельно вертикальній осі колеса Для підйому його з виробу краном, поперечний зв'язок для скріплення коліс між собою, розташований на осі кріплення виробу в кантувачі, обладнаний двома вантажозахватними пристроями типу гаків з защіпками Технічне рішення прототипу полягає в тому, що розроблений кантувач забезпечує вільний доступ до поверхонь, що фарбуються, безпосередньо в камерах миття, сушіння та пофарбування, де маляр без кранів та поворотних пристроїв сам обертає виріб та передає його по потоку в камери миття, сушіння, пофарбування, одночасно здійснюючи потокову ЛІНІЮ грунтування та пофарбування виробів Це можливо завдяки тому, що центр ваги виробу співпадає з віссю колес, в яких закріплюється виріб При цьому забезпечуєтья вільний доступ до поверхонь, що підлягають фарбуванню, розмішених у горизонтальному та вертикальному положеннях До недоліків прототипу належить віднести те, що він забезпечує пофарбування виробів, довжина яких є меншою від ширини камер миття, сушіння та пофарбування Будувати спеціальні камери для миття, сушіння, пофарбування виробів необмеженої довжини для пофарбування в кільцях методом їх прокочування вздовж камер не є доцільним, що належить віднести до недоліків прототипу, Задача винаходу є забезпечити миття, сушіння, пофарбування виробів необмеженої довжини, закріплених в кільцях, використовуючи при цьому звичайні камери для миття, сушіння, пофарбування без їх розширення, зберігаючи потокову ЛІНІЮ Поставлене технічне завдання вирішується тим, що пристрій для пофарбування виробу необмеженої довжини має в своєму складі кільцевий кантувач для закріплення виробу, який згідно з винаходом закріплено на платформи залізничного типу, яку обладнано спареними роликовими пристроями, відстань між якими дорівнює відстані між колесами кільцевого кантувача Суть винаходу формулюється так пристрій для пофарбування виробу необмеженої довжини, який має в своєму складі кільцевий кантувач, що має два скріплених між собою на заданій відстані колеса з прорізом для жорсткого закріплення всередині їх виробу, який відрізняється тим, що кільцевий кантувач закріплено на платформі залізничного типу, яку обладнано спареними роликовими пристроями, відстань між якими дорівнює відстані між колесами кільцевого кантувача, пристрій, який відрізняється тим, що ролик має осьову проточку, половину діаметру якої дорівнює діаметру обода колеса кантувача, пристрій, який відрізняється тим, що платформу обладнано поворотним кругом на роликовій основі Технічний результат, що його досягають при застосуванні винаходу, полягає у можливості утворення потокової лінії в звичайних камерах миття, сушіння та пофарбування виробів необмеженої довжини без застосування спеціальних механізмів просування та обертання, так як це робиться при пофарбуванні виробів обмеженої довжини, які фарбуються при застосуванні лише кільцевих кантувачів за патентом №2166380, при цьому потокова ЛІНІЯ ДЛЯ пофарбування залишається незмінною для виробів різної довжини Додаткові витрати для збереження потокової лінії пофарбування без зміни ширини камер полягають у тому, що необхідно додатково виготовити поворотні платформи для встановлення кільцевих кантувачів та плошадки відстою поворотних платформ Сутність винаходу пояснюється кресленнями, де зображено на Фіг 1 - загальний вигляд пристрою для закріплення виробу необмеженої довжини, на Фіг 2 - поворотну платформу для встановлення кільцевого кантувача, на Фіг 3 - переріз ролика для встановлення кільцевого кантувача, на Фіг 4 - встановлення кілець на виріб необмеженої довжини та підйомний пристрій, на Фіг 5 - встановлення кільцевого кантувача з виробом необмеженої довжини на поворотню платформу, на Фіг 6 - розміщення і рух виробів необмеженої довжини у камерах потокової лшм(бічна проекція), па Фіг 7 - розміщення та рух виробів необмеженої довжини у камерах поточної лінії (план) Пристрій для пофарбування виробів необмеженої довжини має в своєму-складі платформу 1(фіг1) яку обладнано колесами 2 Платформу 1 об'єднано поворотною площадкою 3, яка обертається на роликах 4 На поворотній площадці 3 жорстко закріплено на стояках 5 і 6 шість роликів 7, на які встановлено кільцевий кантувач 8, призначений для закріплення в ньому виробу необмеженої довжини 9, що фарбується Колесо кільцевого кантувача 8 має обід 10, діаметр якого позначено 0 Д Під цей діаметр на ролику 7 (Фіг 7) виконано кільцеву проточку з уловлювачем а, який забезпечує постановления кільцевого кантувача на шість роликів 7 Підготовка до пофарбування виробу необмеженої довжини здійснюється таким чином виріб необмеженої довжини 9(Фіг4) встановлюється за допомогою крану на підставку 11, при цьому на кран вивішується траверса 12, яку обладнано це 48419 пами 13 Для підйому виробу необмеженої довжини 9(див наступну сторінку), (стосовно прорізу, то мається на увазі чотирикутне вікно між ребрами 8) Використовуються бічні кнехти 14, які попарно закріплено з боків виробу необмеженої довжини 9 На виріб необмеженої довжини 9 одягають колеса 15 і за допомогою верхнього та нижнього стягувальних пристроїв 16 з'єднують два колеса 15 БІЧНІ стягувальні пристрої 17 обладнуються гаками 18 Після ТОГО, ЯК за таблицею визначено положення центра ваги виробу необмеженої довжини 9, останній закріплюється у кільцевому кантувачі 8 Робота виконується аналогічно як і в кільцевому кантувачі за патентом S 2166380, з тією лише різницею, що після навішування коліс 10, під краї виробу необмеженої довжини 9 підкочують підкочують страхуючі підставки, які прибираються після встановлення кільцевого кантувача 8 разом з виробом необмеженої довжини 9 на платформу 1 (Фіг 5) Просування пристрою для пофарбування виробу необмеженої довжини 9(Фіг6та, Фіг 7) здійснюється по камерам 19 миття, сушіння та пофар бування таким чином, що вибір необмеженої довжини 9 розміщується вздовж осі камер 19, ширина яких В є більшою за ширину платформи Г, проте меншою за довжину виробу L Якщо довжина останнього є більшою за довжину однієї із камер 19, то належить застосовувати два пристрої для пофарбування виробу необмеженої довжини Рух пристрою для пофарбування виробу необмеженої довжини 9 вздовж камери 19 здійснюється до упора 20, після чого він встановлюється на підставку 11 з поворотом на 90° Поворотна платформа забезпечує можливість виконувати до обертання виробу, що фарбується, в межах ширини камери Розробка пристрою для пофарбування виробу необмеженої довжини показує, що використовуючи звичайні камери для миття, сушіння та пофарбування виробів, можна організувати потокову ЛІНІЮ для пофарбування в них виробів необмеженої довжини на зразок пофарбування в кільцевих кантувачах за патентом №3986380 Для цього необхідно встановити кільцеві кантувачі на візок, який обладнано опорними роликами 48419 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
