Сталь

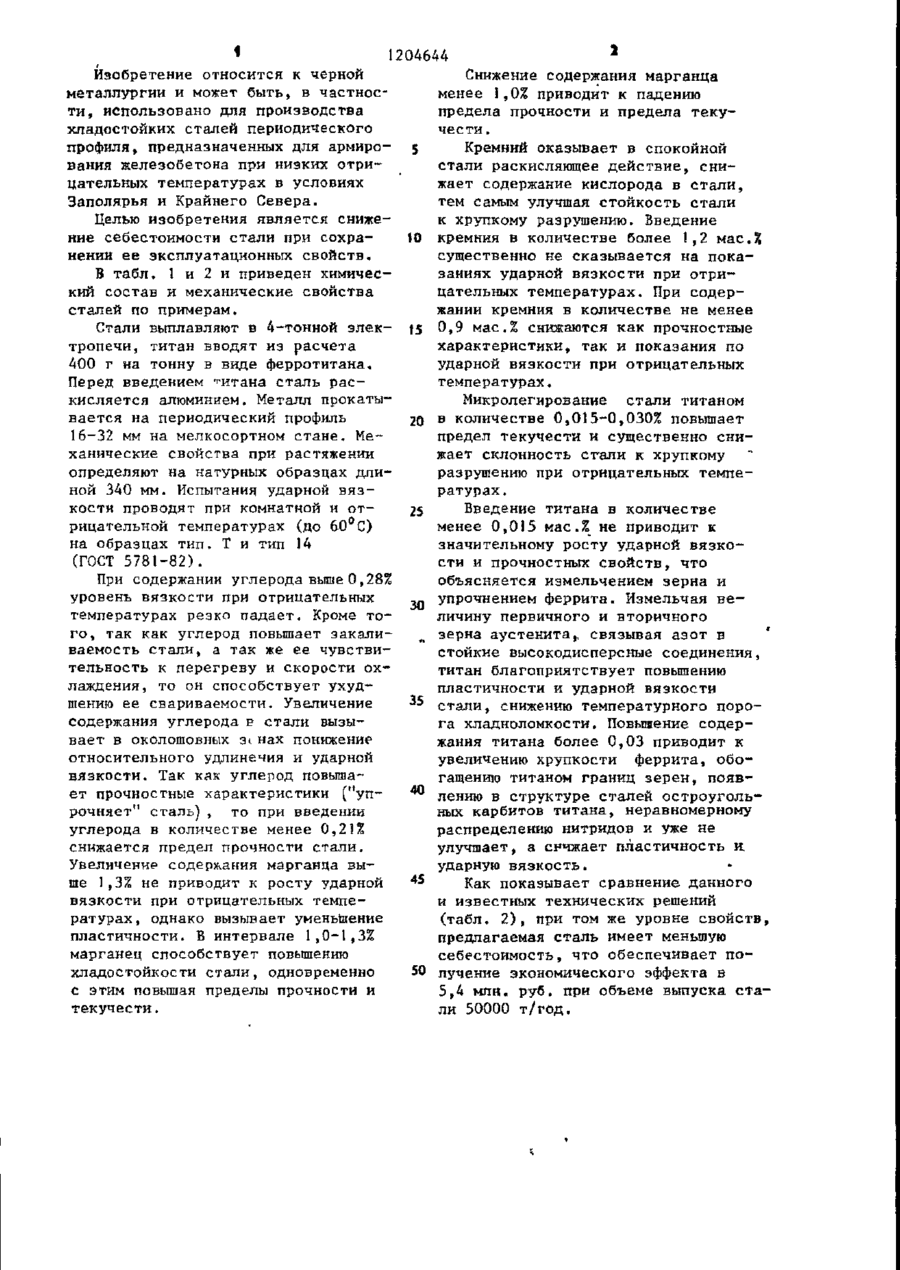

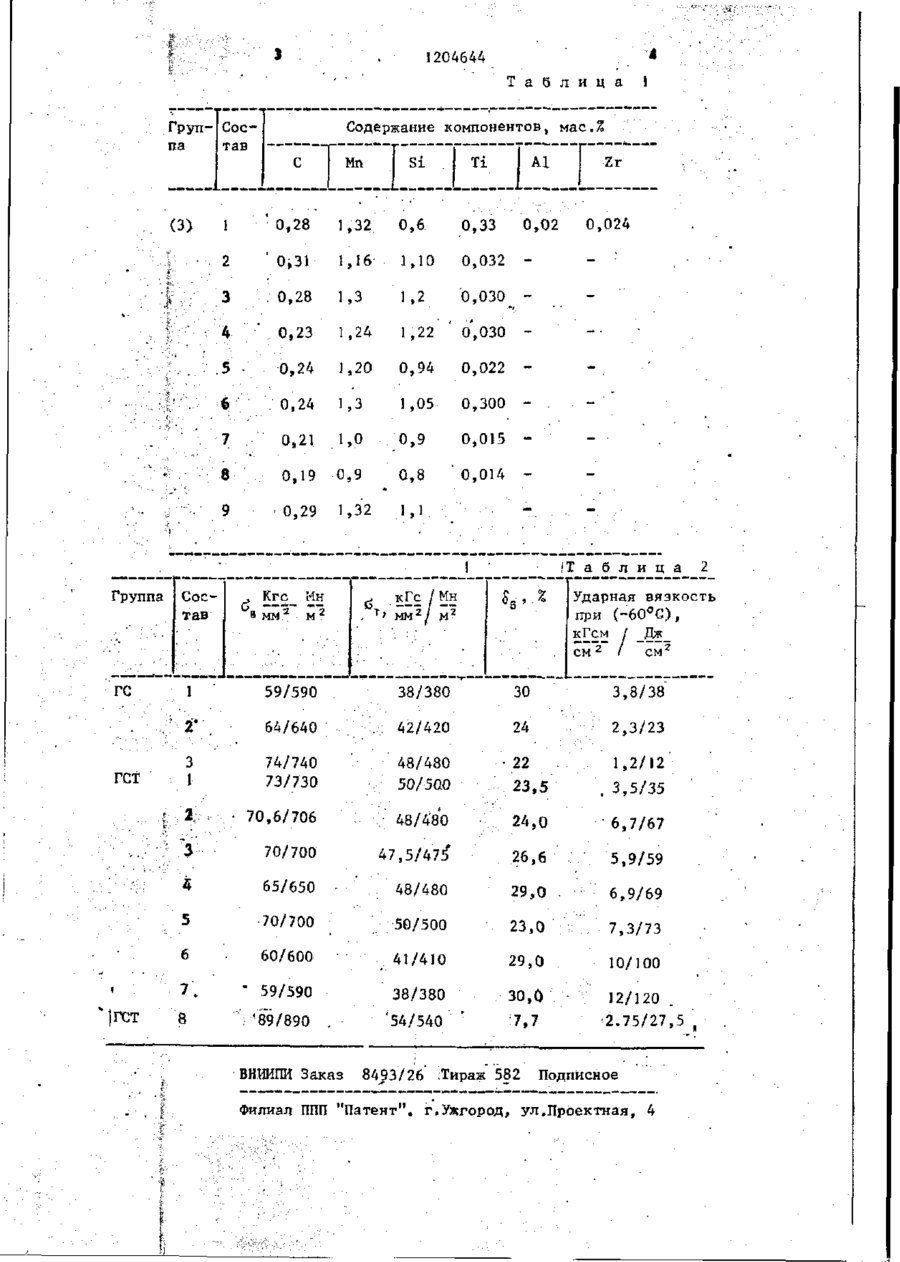

союз совєтсних СОЦИАЛИСТИЧЕСКИХ , _ л РЕСПУБЛИК ' (,9)SU,,,, 1 204В44 (51)4 С 22 С 38/1А А ' ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3669510/22-02 • • ' (22) 0 8 . 1 2 . 8 3 ' . ' (46) 1 5 . 0 1 . 8 6 . Бюл. № 2 (71) Донецкий ордена Трудового К р а с - ' ного Знамени политехнический институт (72) А. И. Иванов, Е. К. Сафонова,' B. А. Харченко, В. П. Гашутин, * C. П. Орехова, А. А. Тольский, • Ю В. Оробцев, И. Д. Подопригора, ' П. И. Ковалев, Л. С. Бацманова, Н. Д. Прядко и М. Д. Якушкин (53) 669.14-018.2(088.8) (56) ГОСТ 5781-82. ' " Авторское свидетельство СССР . № 522261, к л . С 22 С 38/00, 1981. Авторское свидетельство СССР 8 3 4 2 0 9 , к л . С 22 С 38/14, 1 9 8 1 . (54)(57) СТАЛЬ, содержащая углерод, марганец, кремний, титан и железо, о т л и ч а ю щ а я с я тем, ч т о , с ;целью снижения себестоимости стали • при сохранении ее эксплуатационных свойств, она содержит ингредиенты в следующем Соотношении, мас.%: Углерод 0,21-0,28 ' Марганец " 1,0-1,3 " ' ' Кремний ' : ' 0,9-1,2 Титан . 0,015-0,030 . Железо . •• Остальное . , ''' f . , г . ; . ; • • • : > : . ; • " • - . • • - • ' .••..••..•. ( л І 1204644 Изобретение относится к черной Снижение содержания марганца металлургии и может быть, в частносменее 1,0% приводит к падению ти, использовано для производства предела прочности и предела текухладостойких сталей периодического чести. профиля, предназначенных для армиро- 5 Кремний оказывает в спокойной вания железобетона при низких отристали раскисляющее действие, сницательных температурах в условиях жает содержание кислорода в стали, Заполярья и Крайнего Севера. тем самым улучшая стойкость стали Целью изобретения является снижек хрупкому разрушению. Введение ние себестоимости стали при сохра10 кремния в количестве более 1,2 м а с Д нении ее эксплуатационных свойств. существенно не сказывается на показаниях ударной вязкости при отриВ табл. 1 и 2 и приведен химичесцательных температурах. При содеркий состав и механические свойства жании кремния в количестве не менее сталей по примерам. Стали выплавляют в 4-тонной элек- t5 0,9 мас.% снижаются как прочностные характеристики, так и показания по тропечи, титан вводят из расчета ударной вязкости при отрицательных 400 г на тонну в виде ферротитана. температурах. Перед введением титана сталь раскисляется алюминием. Металл прокатыМикролегирование стали титаном вается на периодический профиль 20 в количестве 0,015-0,030% повышает 16-32 мм на мелкосортном стане. Мепредел текучести и существенно сниханические свойства при растяжении жает склонность стали к хрупкому определяют на натурных образцах длиразрушению при отрицательных темпеной 340 мм. Испытания ударной вязратурах. кости проводят при комнатной и от25 Введение титана в количестве рицательной температурах (до 60 С) менее 0,015 мас.% не приводит к на образцах тип. Т и тип 14 значительному росту ударной вязко(ГОСТ 5781-82). сти и прочностных свойств, что При содержании углерода выше 0 , 28% объясняется измельчением зерна и уровень вязкости при отрицательных упрочнением феррита. Измельчая ве30 температурах резко падает. Кроме толичину первичного и вторичного го, так как углерод повышает закализерна аустенита^ связывая азот в ваемость стали, а так же ее чувствистойкие высокодисперсные соединения, тельность к перегреву и скорости охтитан благоприятствует повышению лаждения, то он способствует ухудпластичности и ударной вязкости шению ее свариваемости. Увеличение 35 стали, снижению температурного поросодержания углерода р стали вызыга хладноломкости. Повышение содервает в околошовных зі нах понижение жания титана более 0,03 приводит к относительного удлинения и ударной увеличению хрупкости феррита, обовязкости. Так как углерод повышагащению титаном границ зерен, появ40 лению в структуре сталей остроугольет прочностные характеристики ("упрочняет" сталь), то при введении ных карбитов титана, неравномерному углерода в количестве менее 0,21% распределению нитридов и уже не снижается предел прочности стали. улучшает, а снижает пластичность и. Увеличение содержания марганца выударную вязкость. 45 ше 1,3% не приводит к росту ударной Как показывает сравнение данного вязкости при отрицательных темпеи известных технических решений ратурах , однако вызывает уменьшение (табл. 2 ) , при том же уровне свойств, пластичности. В интервале 1,0-1,3% предлагаемая сталь имеет меньшую марганец способствует повышению себестоимость, что обеспечивает похладостойкости стали, одновременно 50 лучение экономического эффекта в с этим повышая пределы прочности и 5,4 млн. руб. при объеме выпуска статекучести. ли 50000 т/год. 1204644 Т а б л и ц а Содержание компонентов , мас. Груп- Соспа тав Mn Ті Si AX 0,28 1,32 0,6 0,33 1,16 1,10 0,032 1,3 1,2 0,030 0,23 1,24 1,22 О*, 030 0,24 1,20 0,94 0,022 0,24 1,3 1,05 0,300 - . 0,21 1,0 0,9 0,015 0,19 0,9 0,8 0,014 1,32 1,1. • 0,29 1Т 1 Группа Сос тав ,> К г с Мн С ——— м2 8 ММ"' ГС 0,024 0,28 Zr 0,02 0,31 (3) 1 Мн £ кгс / 2 . т> м м 2 / м л j At а б л и ц а Ударная вязкость при (-60°С), кГсм / Дж С М 2 / СМ 2 I 59/590 38/380 30 3,8/38 2* 64/640 : 42/420 24 2,3/23 3 1 74/740 73/730 48/480 50/50.0 22 23 ,5 1,2/12 . 3,5/35 2 • 70,6/706 48/4*80 24 ,0 У ГСЇ • 6,7/67 70/700 47,5/475' 26 ,6 5,9/59 65/650 48/480 29 ,0 6,9/69 5 70/700 50/500 23 ;,0 7,3/73 6 60/600 41/410 29, ,0 10/100 " 59/590 38/380 30, 0 , '54/540 7,7 12/120 2.75/27,5 7. гст 8 'V 89/890 ВНИИПИ Заказ 8493/26* Тираж 582 2 Подписное Филиал ППЇЇ "Патент", г.Ужгород, ул.Проектная, 4
