Інструментальна сталь

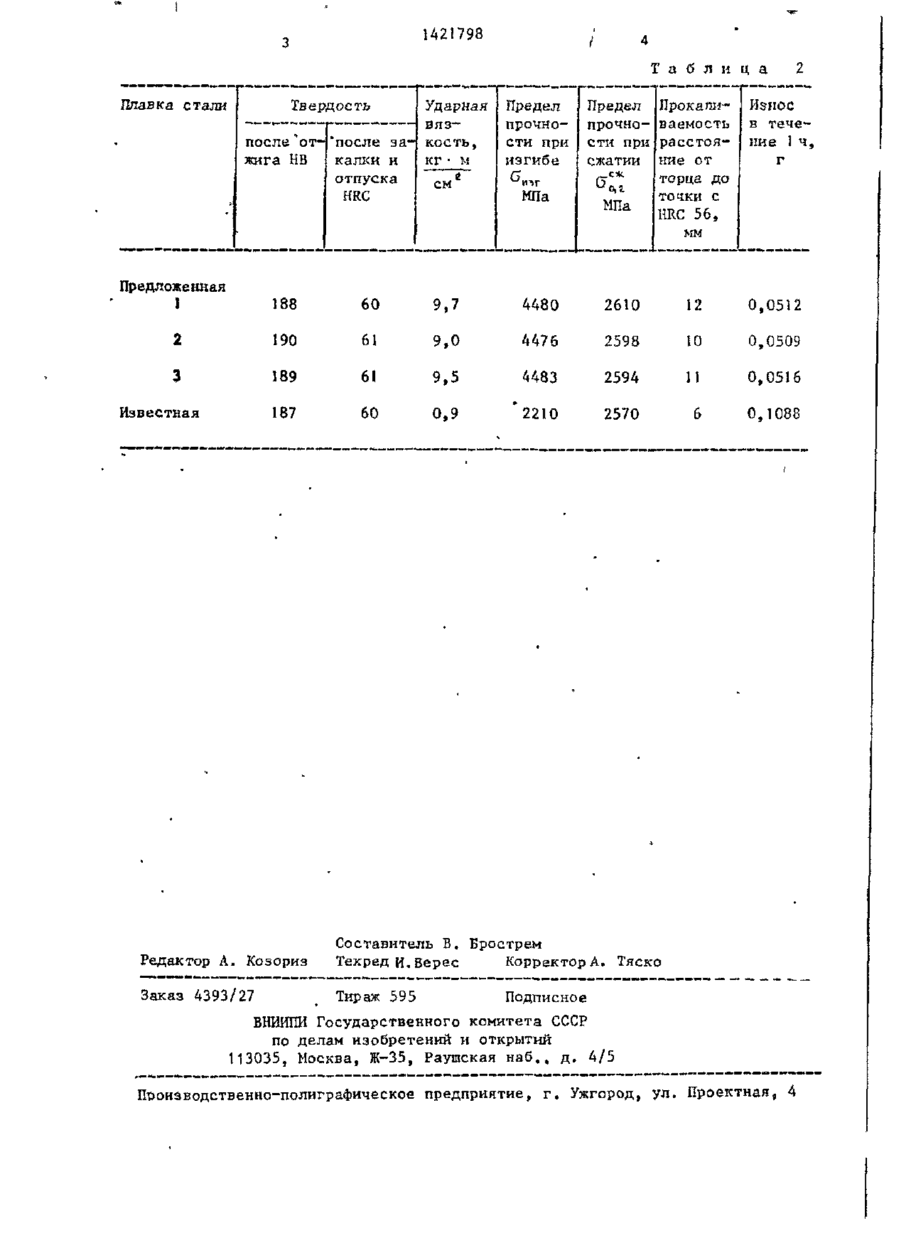

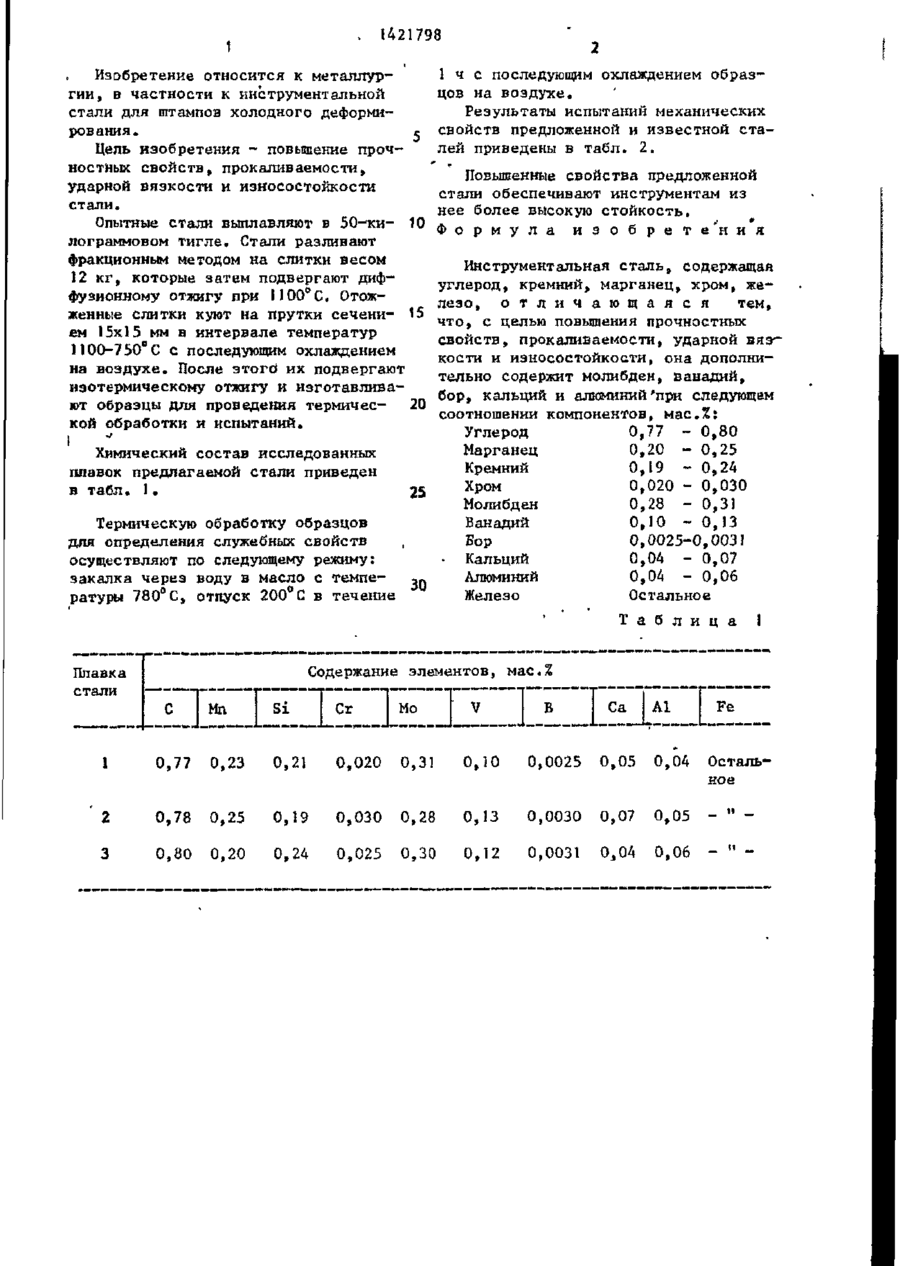

Изобретение относится к металлургии, в частности к составу инструментальной стали для штампов холодного деформирования. Цель изобретения повышение прочностных свойств, про каливаемости, ударной вязкости и износостойкости стали. Это достигается тем, что сталь дополнительно содержит молибден, ванадий, бор, кальций, алюминий при следующем соотношении компонентов, мас.%: углерод 0,77-0,8; марганец 0,2-0,25; кремний 0,19-0,24; хром 0,02-0,03; молибден 0,28-0,31; ванадий 0,1-0,13; бор 0,0025-0,0031; кальций 0,04-0,07; алюминий 0,04-0,06; железо остальное. Применение стали позволяет повысить стойкость инструмента. 2 табл. такая 1421798 t 1 ч с последующим охлаждением образИзобретение относится к металлурцов на воздухе. гии, в частности к инструментальной стали для штампов холодного деформиРезультаты испытаний механических рования, с свойств предложенной и известной сталей приведены в табл. 2. Цель изобретения - повышение прочностных свойств, прокаливаемости, Повышенные свойства предложенной ударной вязкости и износостойкости стали обеспечивают инструментам из стали. нее более высокую стойкость. Опытные стали выплавляют в 50-ки- 10 Ф о р м у л а и з о б р е т е н и я лограммовом тигле» Стали разливают фракционным методом на слитки весом Инструментальная сталь, содержащая 12 кг, которые затем подвергают дифуглерод, кремний, марганец, хром, жефузионному отжигу при 1100°С. Отожлезо, о т л и ч а ю щ а я с я тем, женные слитки куют на прутки сечени- 15 что, с целью повышения прочностных ем 15x15 мм в интервале температур свойств, прокаливаемости, ударной вязПОО-75О°С с последующим охлаждением кости и износостойкости, она дополни1 на воздухе. После этого их подвергают тельно содержит молибден, ванадий, изотермическому отжигу и изготавливают образцы для проведения термичес20 бор, кальций и алюминий'при следующем соотношении компонентов, мас.%: кой обработки и испытаний. 0,77 - 0,80 Углерод I 0,20 - 0,25 Марганец Химический состав исследованных 0,19 - 0,24 Кремний плавок предлагаемой стали приведен 0,020 - 0,030 Хром в табл. 1 • 25 0,28 - 0,31 Молибден 0,10 - 0,13 Термическую обработку образцов Ванадий 0,0025-0,0031 для определения служебных свойств Бор 0,04 - 0,07 осуществляют по следующему режиму: Кальций 0,04 - 0,06 закалка через воду в масло с темпеэ~ Алюминий Остальное ратуры 780°С, отпуск 200°С в течение Железо Т а б л и ц а Содержание элементов, мас,% Плавка стали 1 Ї 0 , 77 23 0, 21 0 ,020 0, 31 0 , 10 0,0025 0,05 0,04 Осталь ное 2 о, 78 0, 25 о, 19 0 ,030 0, 28 0 , 13 0,0030 0,07 0,05 - " 3 о,80 0, 20 о,24 0 ,025 0 , 30 0 , 12 0,0031 0,04 0,06 - " 1421798 Т а б л и ц а Плавка стали Твердость Ударная вязпосле от- после за- кость, кг • м жига Н В калки и 1 отпуска см HRC Предел прочности при изгибе Предел прочности при сжатии — С*; МПа МПа Прокапиваемость расстояние от торца до точки с ИКС 56, Износ Б ТеЧеНИе 1 ч, г мм Предложенная 1 188 60 9,7 4480 2610 12 0,0512 2 190 61 9.0 4476 2598 10 0,0509 3 189 61 9.5 4483 2594 1 1 0,0516 187 60 0.9 '2210 2570 6 0,1088 Известная Редактор А. Козориз Составитель В. Брострем Техред И. Верес Корректор А. Тяско Заказ 4393/27 Тираж 595 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
