Спосіб розкрою одягу та пристрій для зняття мірок

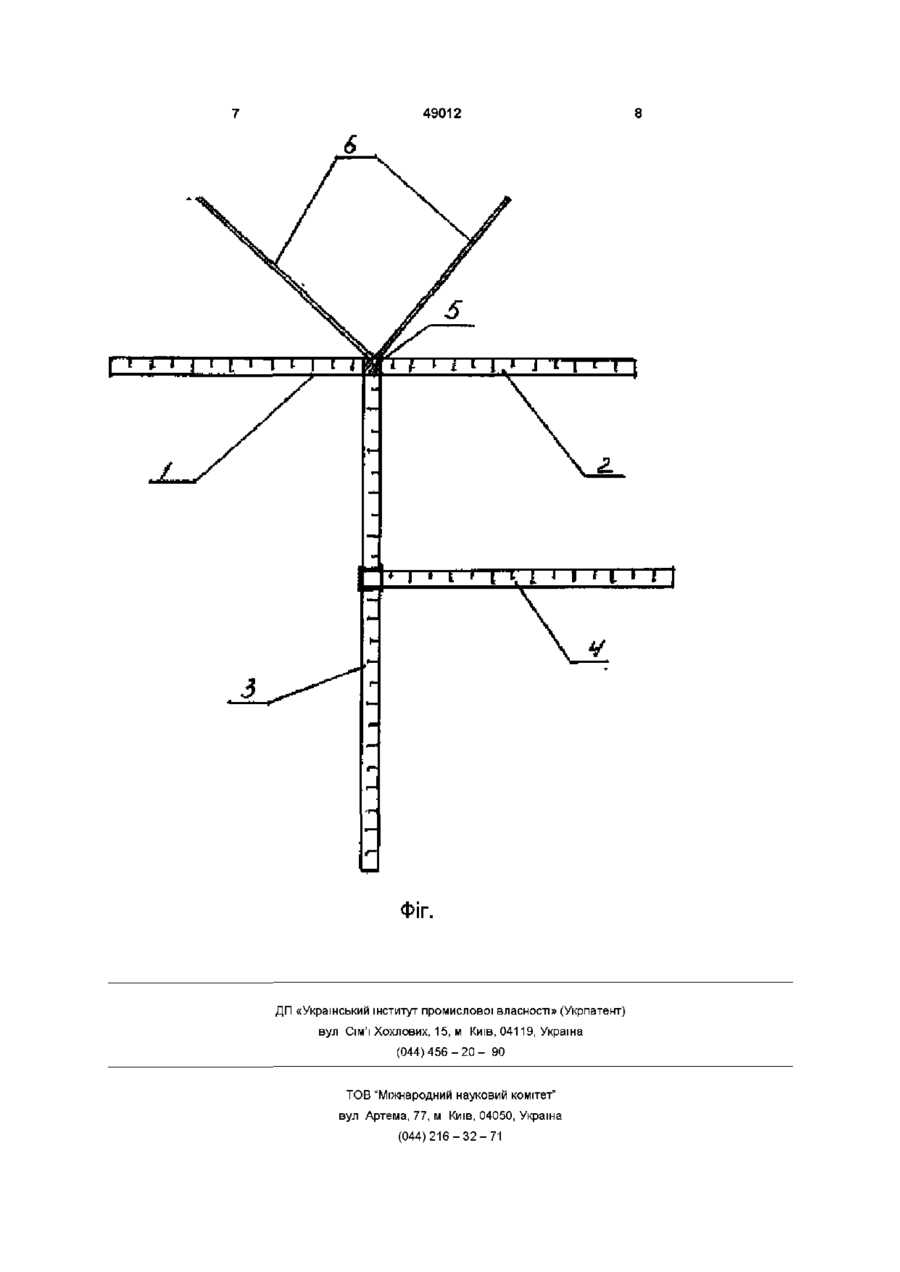

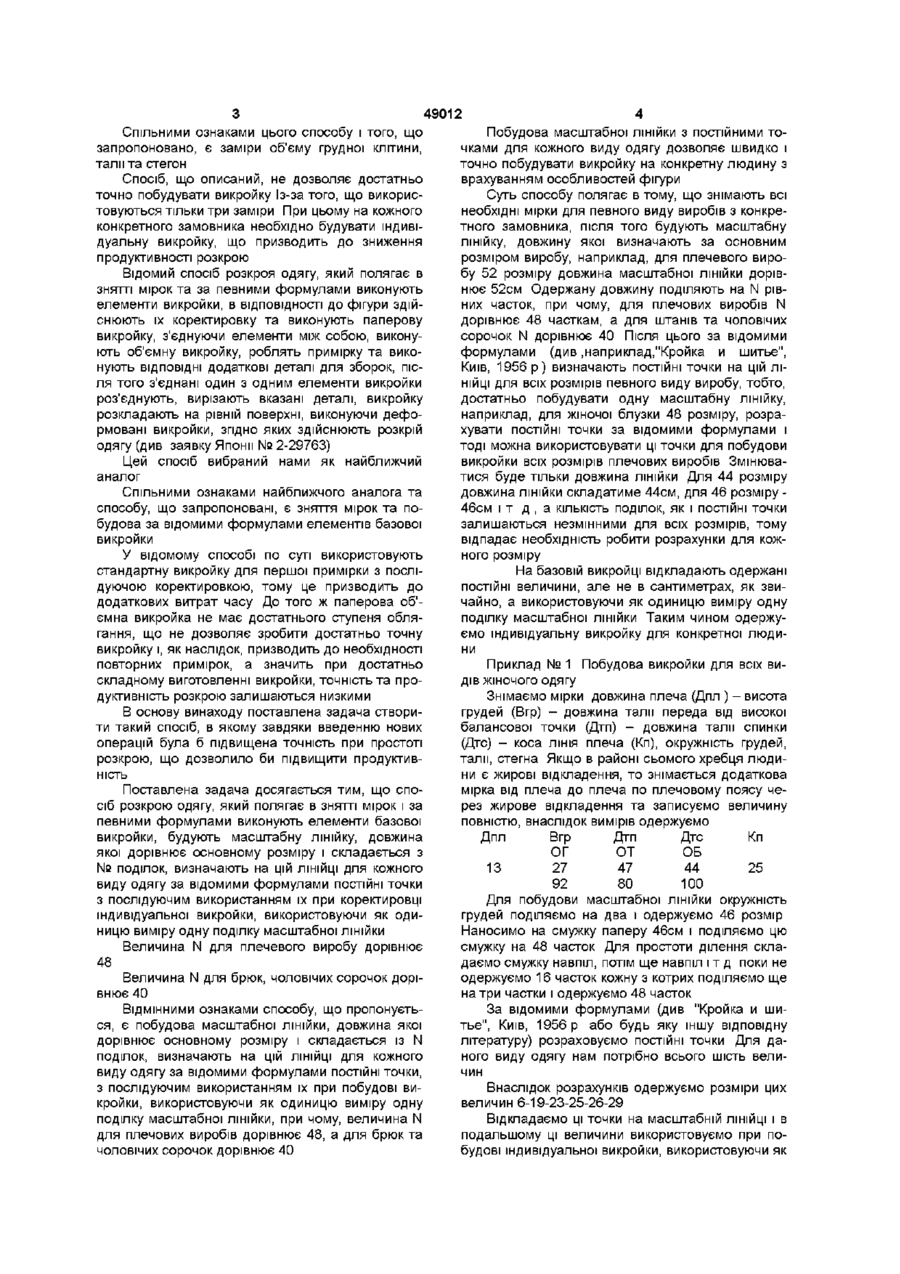

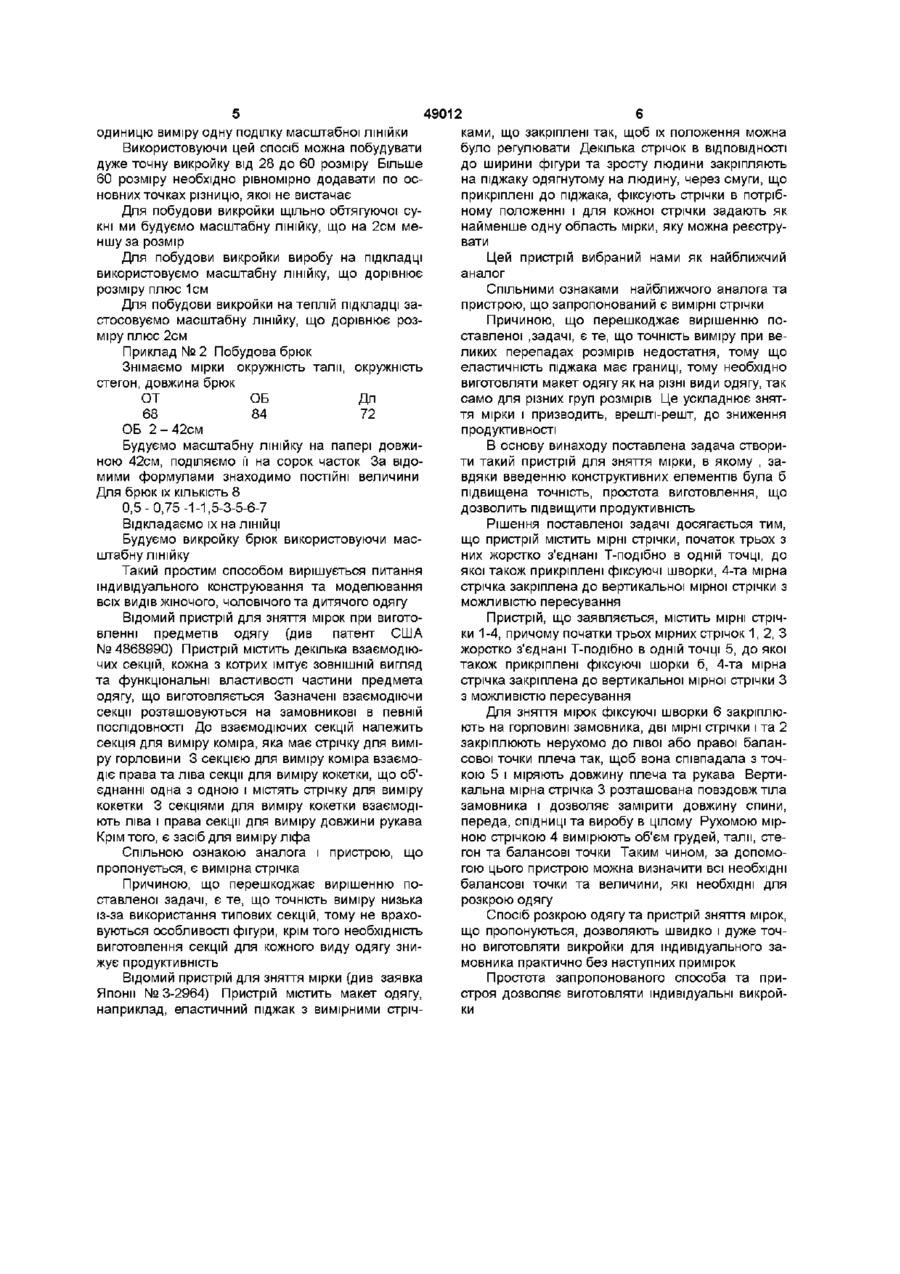

1 Спосіб розкрою одягу, який полягає в знятті мірок та виготовленні елементів базової викрійки за відомими формулами, який відрізняється тим, що після зняття мірок будують масштабну лінійку, довжина якої дорівнює основному розміру і складена з N поділок, визначають на цій ЛІНІЙЦІ ДЛЯ кожного виду одягу за відомими формулами ПОСТІЙНІ точки, з наступним використанням при побудові викрійки, застосовують як одиницю виміру одну поділку масштабної ЛІНІЙКИ 2 Спосіб за п 1, який відрізняється тим, що для плечових виробів одягу N дорівнює 48 3 Спосіб за п 1, який відрізняється тим, що для брюк та чоловічих сорочок N дорівнює 40 4 Пристрій для зняття мірок, при розкрою одягу, що містить мірні стрічки, який відрізняється тим, що початок кожної з трьох мірних стрічок жорстко з'єднаний Т-подібно в одній точці, до якої прикріплені фіксуючі шворки, четверта мірна стрічка закріплена до вертикальної мірної стрічки з можливістю пересування О Винахід відноситься до області виготовлення одягу та може бути використаний при індивідуальному пошитті Відомий спосіб виготовлення одягу, за яким виготовляється сітка пропорціювання, яку накладають на фігуру для визначення форми деталей одягу, здійсняють топологічне перетворення, виконують шаблони деталей рукавів, спинки та переду одягу з врахуванням вимірів типових фігур, проводять настилання полотна, виконують розкладку на настилі, обкрейдують контури шаблонів, проводять розкроєння і з'єднання деталей в виріб, причому, сітку пропорціювання для одержання шаблонів деталей одягу виконують у вигляді висхідних та низхідних рядів пропорціювання зросту в "золотому" перетині, а при визначенні параметрів деталей одягу за шириною та висотою використовують принципи дихотомії та /або триангуляцм для забезпечення взаємозамінності сторін деталей, для чого рукава, спинку та перед виконують в вигляді прямокутних деталей, при цьому розкладку на настилі виконують у вигляді комплекту для одного виробу, розташовуючи по довжині настилу деталі, розміри яких визначені за принципом триангуляцм, а по ширині настилу розташовують деталі, розміри яких визначені за принципом дикото мм для виконання беззалишкового розкрою, а з'єднання деталей у виріб здійснюють, розташовуючи засоби фіксації дискретно по периметру деталей для їх взаємопоєднання (авт свід №1676579, БВ№34, 1991 р) Спільними ознаками аналога та заявляемого винаходу вимірювання фігури Причиною, що перешкоджає досягненню поставленої задачі, є те, що відомий спосіб передбачає складні та трудомісткі операції побудови лекал, котрі до того ж недостатньо враховують особливості індивідуального замовника Відомий спосіб для одержання викройки (див ЕП № 0537388) Цей спосіб передбачає заміри об'єму грудної клітини, тали та стегон, наносять ці розміри в вигляді точок між внутрішніми та ЗОВНІШНІМИ еталонними точками, що є стандартними значеннями для кожного з вказаних об'ємов, записують різницю між еталонними точками і фактичними та екстраполюють так, що відносне положення кожної точки може бути розраховано, наносять екстрапольовані значення на визначену викройку і змінюють цю викройку так, щоб одержати індивідуальну викройку, що відповідає виміряним об'ємам та наносять викройку на папір для послідуючого використання О 49012 Спільними ознаками цього способу і того, що запропоновано, є заміри об'єму грудної клітини, тали та стегон Спосіб, що описаний, не дозволяє достатньо точно побудувати викройку Із-за того, що використовуються тільки три заміри При цьому на кожного конкретного замовника необхідно будувати індивідуальну викройку, що призводить до зниження продуктивності розкрою Відомий спосіб розкроя одягу, який полягає в знятті мірок та за певними формулами виконують елементи викройки, в ВІДПОВІДНОСТІ до фігури здійснюють їх коректировку та виконують паперову викройку, з'єднуючи елементи між собою, виконують об'ємну викройку, роблять примірку та виконують ВІДПОВІДНІ додаткові деталі для зборок, після того з'єднані один з одним елементи викройки роз'єднують, вирізають вказані деталі, викройку розкладають на рівній поверхні, виконуючи деформовані викройки, згідно яких здійснюють розкрій одягу (див заявку Японії № 2-29763) Цей спосіб вибраний нами як найближчий аналог Спільними ознаками найближчого аналога та способу, що запропоновані, є зняття мірок та побудова за відомими формулами елементів базової викройки У відомому способі по суті використовують стандартну викройку для першої примірки з послідуючою коректировкою, тому це призводить до додаткових витрат часу До того ж паперова об'ємна викройка не має достатнього ступеня облягання, що не дозволяє зробити достатньо точну викройку і, як наслідок, призводить до необхідності повторних примірок, а значить при достатньо складному виготовленні викройки, точність та продуктивність розкрою залишаються низкими В основу винаходу поставлена задача створити такий спосіб, в якому завдяки введенню нових операцій була б підвищена точність при простоті розкрою, що дозволило би підвищити продуктивність Поставлена задача досягається тим, що спосіб розкрою одягу, який полягає в знятті мірок і за певними формулами виконують елементи базової викройки, будують масштабну лінійку, довжина якої дорівнює основному розміру і складається з № поділок, визначають на цій ЛІНІЙЦІ ДЛЯ КОЖНОГО виду одягу за відомими формулами ПОСТІЙНІ ТОЧКИ з послідуючим використанням їх при коректировці індивідуальної викройки, використовуючи як одиницю виміру одну поділку масштабної ЛІНІЙКИ Величина N для плечевого виробу дорівнює 48 Величина N для брюк, чоловічих сорочок дорівнює 40 ВІДМІННИМИ ознаками способу, що пропонується, є побудова масштабної ЛІНІЙКИ, довжина якої дорівнює основному розміру і складається із N поділок, визначають на цій ЛІНІЙЦІ ДЛЯ КОЖНОГО виду одягу за відомими формулами ПОСТІЙНІ ТОЧКИ, з послідуючим використанням їх при побудові викройки, використовуючи як одиницю виміру одну поділку масштабної ЛІНІЙКИ, при чому, величина N для плечових виробів дорівнює 48, а для брюк та чоловічих сорочок дорівнює 40 Побудова масштабної ЛІНІЙКИ З ПОСТІЙНИМИ то чками для кожного виду одягу дозволяє швидко і точно побудувати викройку на конкретну людину з врахуванням особливостей фігури Суть способу полягає в тому, що знімають всі необхідні мірки для певного виду виробів з конкретного замовника, після того будують масштабну лінійку, довжину якої визначають за основним розміром виробу, наприклад, для плечевого виробу 52 розміру довжина масштабної ЛІНІЙКИ дорівнює 52см Одержану довжину поділяють на N рівних часток, при чому, для плечових виробів N дорівнює 48 часткам, а для штанів та чоловічих сорочок N дорівнює 40 Після цього за відомими формулами (див .наприклад,"Кройка и шитье", Київ, 1956 р) визначають ПОСТІЙНІ ТОЧКИ на цій ЛІ НІЙЦІ для всіх розмірів певного виду виробу, тобто, достатньо побудувати одну масштабну лінійку, наприклад, для жіночої блузки 48 розміру, розрахувати ПОСТІЙНІ точки за відомими формулами і тоді можна використовувати ці точки для побудови викройки всіх розмірів плечових виробів Змінюватися буде тільки довжина ЛІНІЙКИ ДЛЯ 44 розміру довжина ЛІНІЙКИ складатиме 44см, для 46 розміру 46см і т д , а КІЛЬКІСТЬ поділок, як і ПОСТІЙНІ ТОЧКИ залишаються незмінними для всіх розмірів, тому відпадає необхідність робити розрахунки для кожного розміру На базовій викройці відкладають одержані ПОСТІЙНІ величини, але не в сантиметрах, як звичайно, а використовуючи як одиницю виміру одну поділку масштабної ЛІНІЙКИ Таким чином одержуємо індивідуальну викройку для конкретної людини Приклад № 1 Побудова викройки для всіх видів жіночого одягу Знімаємо мірки довжина плеча (Дпл ) - висота грудей (Вгр) - довжина тали переда від високої балансової точки (Дтп) - довжина тали спинки (Дтс) - коса ЛІНІЯ плеча (Кп), окружність грудей, тали, стегна Якщо в районі сьомого хребця людини є жирові відкладення, то знімається додаткова мірка від плеча до плеча по плечовому поясу через жирове відкладення та записуємо величину повністю, внаслідок вимірів одержуємо Дпл Вгр Дтп Дтс Кп ОГ ОТ ОБ 13 27 47 44 25 92 80 100 Для побудови масштабної ЛІНІЙКИ окружність грудей поділяємо на два і одержуємо 46 розмір Наносимо на смужку паперу 46см і поділяємо цю смужку на 48 часток Для простоти ділення складаємо смужку навпіл, потім ще навпіл і т д поки не одержуємо 16 часток кожну з котрих поділяємо ще на три частки і одержуємо 48 часток За відомими формулами (див "Кройка и шитье", Київ, 1956 р або будь яку іншу відповідну літературу) розраховуємо ПОСТІЙНІ ТОЧКИ Д Л Я да ного виду одягу нам потрібно всього шість величин Внаслідок розрахунків одержуємо розміри цих величин 6-19-23-25-26-29 Відкладаємо ці точки на масштабній ЛІНІЙЦІ І В подальшому ці величини використовуємо при побудові індивідуальної викройки, використовуючи як 49012 одиницю виміру одну поділку масштабної ЛІНІЙКИ Використовуючи цей спосіб можна побудувати дуже точну викройку від 28 до 60 розміру Більше 60 розміру необхідно рівномірно додавати по основних точках різницю, якої не вистачає Для побудови викройки щільно обтягуючої сукні ми будуємо масштабну лінійку, що на 2см меншу за розмір Для побудови викройки виробу на підкладці використовуємо масштабну лінійку, що дорівнює розміру плюс 1см Для побудови викройки на теплій підкладці застосовуємо масштабну лінійку, що дорівнює розміру плюс 2см Приклад № 2 Побудова брюк Знімаємо мірки окружність тали, окружність стегон, довжина брюк ОТ ОБ Дл 68 84 72 ОБ 2 - 4 2 с м Будуємо масштабну лінійку на папері довжиною 42см, поділяємо її на сорок часток За відомими формулами знаходимо ПОСТІЙНІ величини Для брюк їх КІЛЬКІСТЬ 8 0,5-0,75-1-1,5-3-5-6-7 Відкладаємо їх на ЛІНІЙЦІ Будуємо викройку брюк використовуючи масштабну лінійку Такий простим способом вирішується питання індивідуального конструювання та моделювання всіх видів жіночого, чоловічого та дитячого одягу Відомий пристрій для зняття мірок при виготовленні предметів одягу (див патент США № 4868990) Пристрій містить декілька взаємодіючих секцій, кожна з котрих імітує ЗОВНІШНІЙ ВИГЛЯД та функціональні властивості частини предмета одягу, що виготовляється Зазначені взаємодіючи секції розташовуються на замовникові в певній ПОСЛІДОВНОСТІ До взаємодіючих секцій належить секція для виміру коміра, яка має стрічку для виміру горловини 3 секцією для виміру коміра взаємодіє права та ліва секції для виміру кокетки, що об'єднанні одна з одною і містять стрічку для виміру кокетки 3 секціями для виміру кокетки взаємодіють ліва і права секції для виміру довжини рукава Крім того, є засіб для виміру ліфа Спільною ознакою аналога і пристрою, що пропонується, є вимірна стрічка Причиною, що перешкоджає вирішенню поставленої задачі, є те, що точність виміру низька із-за використання типових секцій, тому не враховуються особливості фігури, крім того необхідність виготовлення секцій для кожного виду одягу знижує продуктивність Відомий пристрій для зняття мірки (див заявка Японії № 3-2964) Пристрій містить макет одягу, наприклад, еластичний піджак з вимірними стріч ками, що закріплені так, щоб їх положення можна було регулювати Декілька стрічок в ВІДПОВІДНОСТІ до ширини фігури та зросту людини закріпляють на піджаку одягнутому на людину, через смуги, що прикріплені до піджака, фіксують стрічки в потрібному положенні і для кожної стрічки задають як найменше одну область мірки, яку можна реєструвати Цей пристрій вибраний нами як найближчий аналог Спільними ознаками найближчого аналога та пристрою, що запропонований є вимірні стрічки Причиною, що перешкоджає вирішенню поставленої .задачі, є те, що точність виміру при великих перепадах розмірів недостатня, тому що еластичність піджака має границі, тому необхідно виготовляти макет одягу як на різні види одягу, так само для різних груп розмірів Це ускладнює зняття мірки і призводить, врешті-решт, до зниження продуктивності В основу винаходу поставлена задача створити такий пристрій для зняття мірки, в якому , завдяки введенню конструктивних елементів була б підвищена точність, простота виготовлення, що дозволить підвищити продуктивність Рішення поставленої задачі досягається тим, що пристрій містить мірні стрічки, початок трьох з них жорстко з'єднані Т-подібно в одній точці, до якої також прикріплені фіксуючі шворки, 4-та мірна стрічка закріплена до вертикальної мірної стрічки з можливістю пересування Пристрій, що заявляється, містить мірні стрічки 1 -4, причому початки трьох мірних стрічок 1, 2, З жорстко з'єднані Т-подібно в одній точці 5, до якої також прикріплені фіксуючі шорки б, 4-та мірна стрічка закріплена до вертикальної мірної стрічки З з можливістю пересування Для зняття мірок фіксуючі шворки 6 закріплюють на горловині замовника, дві мірні стрічки і та 2 закріплюють нерухомо до лівої або правої балансової точки плеча так, щоб вона співпадала з точкою 5 і міряють довжину плеча та рукава Вертикальна мірна стрічка 3 розташована повздовж тіла замовника і дозволяє замірити довжину спини, переда, СПІДНИЦІ та виробу в цілому Рухомою мірною стрічкою 4 вимірюють об'єм грудей, тали, стегон та балансові точки Таким чином, за допомогою цього пристрою можна визначити всі необхідні балансові точки та величини, які необхідні для розкрою одягу Спосіб розкрою одягу та пристрій зняття мірок, що пропонуються, дозволяють швидко і дуже точно виготовляти викройки для індивідуального замовника практично без наступних примірок Простота запропонованого способа та пристроя дозволяє виготовляти індивідуальні викройки 49012 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
