Об’ємна вкладка та безперервна стрічка, що містить безліч об’ємних вкладок

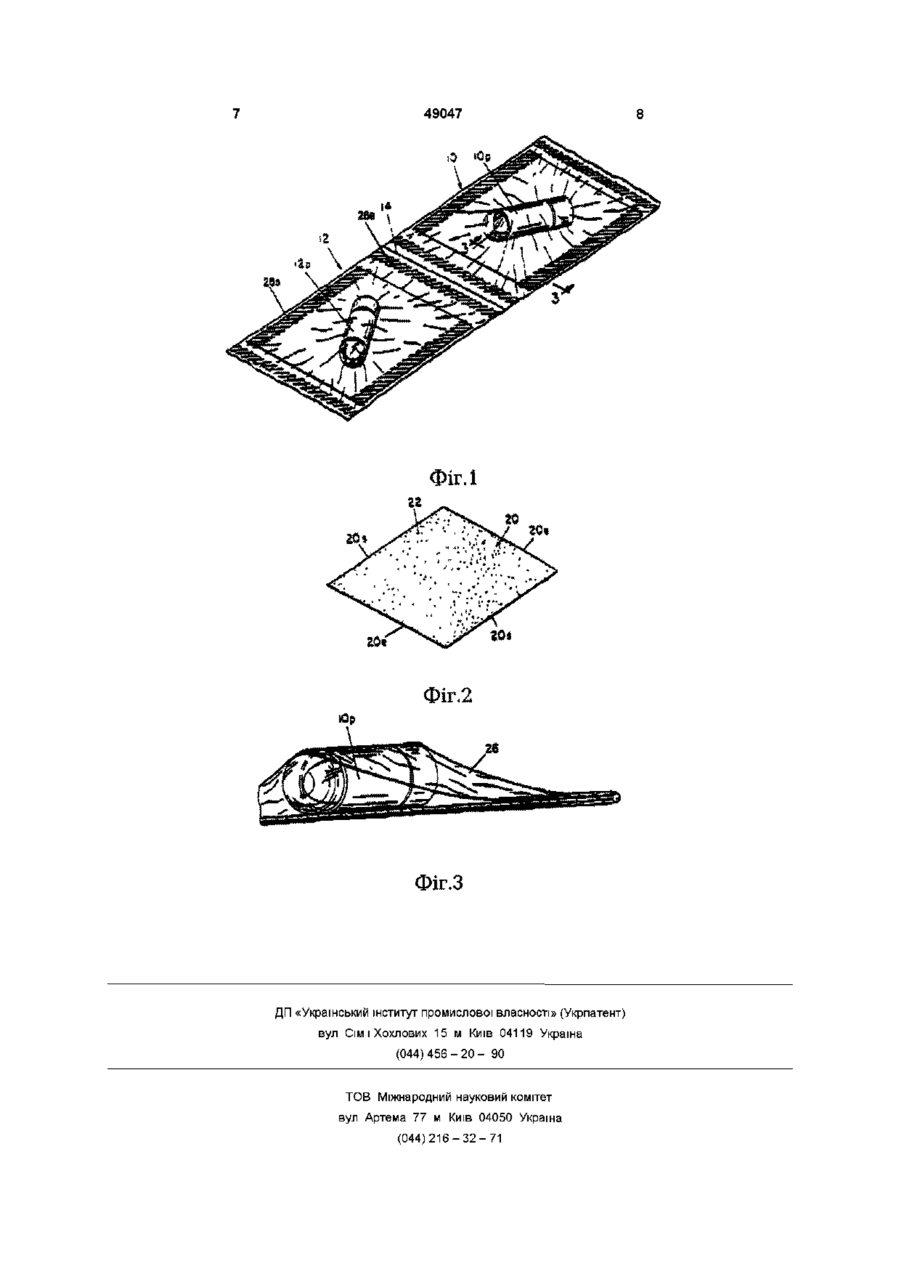

1 Об'ємна вкладка (10, 12), призначена для використання у взаємодії з пакувальним пристроєм, яка відрізняється тим, що включає об'ємний предмет (Юр, 12р), лист картону (20), що має верхню поверхню, визначену першим і другим краями (20е) та першим і другим бічними краями (20s), покриття (22), здатне до спаювання при нагріванні, яке нанесене принаймні на частину верхньої поверхні листа картону (20), і обгортковий матеріал (26), що облягає об'ємний предмет (10р, 12р) та картон (20) і щільно з'єднаний з покриттям (22) біля першого і другого бічних країв (20s) для запобігання зміщенню об'ємного предмета (Юр, 12р) в напрямку до бічних країв (20s) картону (20) 2 Вкладка (10, 12) за п 1, яка відрізняється тим, що покриття (22) нанесене вздовж довжини картону (20) 3 Вкладка (10, 12) за п 1 або 2, яка відрізняється тим, що обгортковий матеріал (26) з'єднаний з покриттям (22) нагріванням 4 Вкладка (10, 12) за п 1,2 або 3, яка відрізняється тим, що обгортковий матеріал (26) спаяний нагріванням біля країв (20е) картону (20) з утворенням відносно плоскої поверхні у формі поперечної смуги 5 Вкладка (10, 12) за п 4, яка відрізняється тим, що відносно плоска поверхня у формі поперечної смуги призначена для зв'язування вкладки (10) з наступною вкладкою (12) з утворенням безперервної стрічки, причому у поперечній смузі виконана перфорація (14) 6 Вкладка (10, 12) за п 1, 2, 3, 4 або 5, яка відрізняється тим, що покриття (22) являє собою матеріал на основі олефіну, здатний спаюватись при нагріванні 7 Вкладка (10, 12) за п 1, 2, 3, 4, 5 або 6, яка відрізняється тим, що покриття (22) нанесене тільки на периферію картону (20) 8 Вкладка (10, 12) за п 7, яка відрізняється тим, що покриття (22) нанесене тільки поблизу бічних країв (20s) 9 Вкладка (10, 12) за п 1, 2, 3, 4, 5 або 6, яка відрізняється тим, що покриття (22) нанесене на всю верхню поверхню 10 Безперервна стрічка, що містить безліч об'ємних вкладок (10, 12), пристосована для маніпулювання з допомогою автоматизованого пакувального пристрою, яка відрізняється тим, що кожна вкладка (10, 12) включає об'ємний предмет (10р, 12р), лист картону (20), що має верхню поверхню, визначену першим і другим краями (20е) та першим і другим бічними краями (20s), покриття (22), здатне до спаювання при нагріванні, яке нанесене принаймні на частину верхньої поверхні листа картону (20) і обгортковий матеріал (26), що оточує об'ємний предмет (10р, 12р) та картон (20) і щільно з'єднаний з покриттям (22) біля першого і другого бічних країв (20s) з утворенням протилежних плоских поверхонь, що контактують з пакувальним пристроєм 11 Безперервна стрічка за п 10, яка відрізняється тим, що покриття (22) являє собою матеріал на основі олефіну, здатний спаюватись при нагріванні 12 Безперервна стрічка за п 1 1 , яка відрізняється тим, що обгортковий матеріал (26) спаяний нагріванням біля країв (20s) картону (20) з утворенням плоскої поперечної смуги, яка призначена для з'єднання одної вкладки (10) стрічки і з наступною вкладкою (12) стрічки 13 Безперервна стрічка за п 12, яка відрізняється тим, що у поперечній смузі виконано ослаблену ділянку 14 Безперервна стрічка за п 13, яка відрізняється тим, що ослаблена ділянка являє собою перфорацію (14) 15 Безперервна стрічка за п 10, 1 1 , 12, 13 або 14, яка відрізняється тим, що покриття (22) нанесене О о 49047 тільки на периферії картону (20) 16 Безперервна стрічка за п 15, яка відрізняється тим, що покриття (22) нанесене тільки поблизу бічних країв (20s) Даний винахід в цілому стосується пакування, точніше об'ємних вкладок, що можуть бути об'єднані в стрічку з вкладок, якими можна легко маніпулювати за допомогою автоматизованого пакувального устаткування або подібного до нього ВІДОМІ пакувальні пристрої, зокрема пристосовані для маніпулювання вкладками або зразками з застосуванням безперервної перфорованої стрічки, такі, як, наприклад, описані в патенті США № 5079901, виданому заявнику даного винаходу В цьому патенті описуються пристрій та установка, яка приймає безперервну перфоровану стрічку із зразками, проводить передній зразок між парами подавальних роликів та натяжних роликів, і в заданий час відокремлює передній зразок від безперервної стрічки шляхом прикладання розтяжного зусилля до поперечної перфорації, відокремлюючи тим самим передній зразок від наступного Відокремлений зразок далі проходить в місце вкладання, наприклад в рухомий контейнер, в заданий час, який визначається сигналами, що їх подає реле часу ВІДОМІ ІНШІ маніпулюючі пристрої, як, наприклад, такий, що описаний у патенті США № 5549233 В цьому патенті описується система маніпулювання вкладками для об'ємних предметів за допомогою пар поперечно рознесених роликів Така конструкція дозволяє пропускати об'ємні предмети через маніпулюючий пристрій між рознесеними групами роликів Однак при використанні устаткування такого типу можуть виникнути проблеми, коли вкладка з виступаючим предметом потребує застосування плоскої поверхні для пересування з подальшим її відокремленням або вкладанням в контейнер або в щось подібне Патент Німеччини № 2730133 описує мішок, призначений для рідкого або сипкого продукту, виготовлений з використанням двох рулонів фольги і прикріпленої до них вкладки, що складається з двох частин В цьому патенті зазначається, що така конструкція вирішує задачу запобігання розриву МІШКІВ для зберігання рідких або сипких продуктів, коли вони зазнають високих механічних навантажень Запропонована конструкція мішоквкладка вирішує цю задачу Щоб вирішити описані проблеми, спробували зробити вкладку, в якій застосовується лист жорсткого картону або подібного матеріалу разом з об'ємним предметом Додаткова жорсткість, забезпечена картоном, додає бажаної ЩІЛЬНОСТІ вкладці або дозволяє використовувати більш ЩІЛЬНІ плівки Однак жодна з відомих конструкцій не була спрямована на вирішення такої задачі, як запобігання поперечному зміщенню об'ємного вмісту вкладки до периферійних сторін картону під час зберігання або маніпулювання, або при взаємодії з 4 17 Безперервна стрічка за п 10, 11, 12, 13 або 14, яка відрізняється тим, що покриття (22) нанесене на всю верхню поверхню роликами при натяжінні Ця задача є особливо актуальною, коли необхідно обробляти відносно велику КІЛЬКІСТЬ вкладок, бо потребує частих зупинок лінії потокової обробки Інший ПІДХІД передбачав для закріплення предмета застосування клею, який наносять в заданій позиції на картон та/або на предмет Хоча такий ПІДХІД вирішує проблему поперечного зміщення об'ємного предмета, він дуже підвищує вартість виготовлення такої вкладки До того ж, часто стає проблематичним відповідне вирівнювання предмета з покритою клеєм частиною картону Залишковий клей на предметі може також бути небажаним для кінцевого споживача Ще один ПІДХІД називають "шкіряним пакетом", за яким пластикову плівку прикріпляють до підкладочного матеріалу з пористого паперу, через який витягують повітря, утворюючи вакуум, щоб плівка щільно обгорнула деталь, яку треба упакувати Хоча такий метод також вирішує проблему поперечного зміщення, підкладка з пористого паперу не дуже відповідає більшості вимог проникності для вкладок, що контактують з продуктами харчування В зв'язку із викладеним вище, загальною задачею даного винаходу є подолання недоліків відомих конструкцій Ще однією задачею даного винаходу є створення об'ємної вкладки, яку легко виготовляти за прийнятною ціною і якою можна легко маніпулювати в установці для маніпулювання зразками Даний винахід вирішує ці та ІНШІ задачі тим, що об'ємна вкладка включає лист картону, який має перший і другий протилежні краї та першу і другу протилежні бічні сторони На верхню поверхню картону нанесене олефінове покриття або плівка, здатні спаюватись при нагріванні Покриття введене в контакт з обгортковим матеріалом, який спаяний з ним, утворюючи ущільнення між обгортковим матеріалом і поверхнею картону Таке розміщення створює відносно цупкі поверхні, які легко затискати при обробці в маніпулюючому пристрої Таким чином, при маніпулюванні вкладками приз, наприклад, або інший об'ємний предмет утримується в обгортці без зміщення до периферійних сторін, які використовуються для маніпулювання вкладкою Фіг 1 - ізометричний вигляд першої та другої вкладок, об'єднаних у безперервну стрічку, згідно з даним винаходом Фіг 2 - лист картону з покриттям, здатним спаюватись при нагріванні Фіг 3 - вигляд у розрізі вкладки, показаної на фіг 1, по ЛІНІЯХ 3-3 Взагалі даний винахід стосується вкладки, що використовується при пакуванні Таку вкладку, особливо доцільно застосовувати при маніпулю 49047 ванні за допомогою автоматизованого пакувального устаткування, наприклад такого, про яке йдеться у патенті США № 5549233 Таке устаткування пристосоване для контактування з периферійними бічними краями вкладки, тоді як об'ємний предмет, розміщений у центральній частині вкладки, проходить між групами роликів, що дозволяє маніпулювати об'ємними предметами різних типів Наприклад, об'ємним предметом може бути приз, нагорода, компонент упаковки, які потрібно вкласти в контейнер, наприклад в пакунок для зернових продуктів, мішок або карман 3 іншого боку, вкладкою може бути пакет спецій або приправ, які треба вмістити в контейнер, одночасно залишаючи їх фізично відокремленими від решти вмісту контейнера На фіг 1 подане ізометричне зображення першої та другої вкладок 10, 12 безперервної стрічки або потоку вкладок У варіанті, якому віддається перевага, кожна з вкладок 10, 12 включає об'ємний предмет 10р, 12р, який врешті-решт буде розміщено всередині контейнера Наприклад, предметами 10р, 12р можуть бути призи або щось інше, розміщувані в упаковках для зернових продуктів, обгортках для хліба або в інших придатних контейнерах Предметами 10р, 12р можуть бути маленькі упаковки, які використовуються для пакування продуктів харчування або чогось подібного Вкладки 10, 12 краще об'єднувати у безперервну стрічку, в якій вони відокремлені одна від одної перфорацією 14, розташованою поперек стрічки Інші вкладки стрічки об'єднуються між собою таким же чином На фіг 2 показано відносно плоский лист 20 картону або іншого матеріалу, що має жорсткість, здатну витримати обробку в автоматизованій маніпуляційній установці Таким чином, лист картону забезпечує конструкційну опору для вкладки Лист картону має два протилежні краї 20е, два протилежні бічні краї 20s та верхню поверхнею На фіг 2 також показаний лист 20 картону з покриттям 22, здатним спаюватись при нагріванні і нанесеним на всю верхню поверхню картону Краще, якщо покриття 22 являє собою матеріал на основі олефіну або інший матеріал, що має відповідну здатність спаюватись при нагріванні Як варіант, дві смуги покриття або клей можуть бути нанесені на периферійні ділянки листа картону 20, бажано біля країв 20s У цьому варіанті поверхня листа картону може бути покрита смугами здатного спаюватись матеріалу на основі олефіну, що проходять вздовж довжини листа картону між краями 20е Зрозуміло, що на поверхню листа картону може бути нанесене покриття і іншої форми, наприклад у вигляді відділених одна від одної ділянок Лист 20 картону з покриттям, здатним спаюватись при нагріванні, та предмет 10р оточені пластиковим обгортковим матеріалом 26 Обгортковий матеріал служить для створення бар'єру від оточуючого середовища з утворенням асептично упа кованої вкладки Краї 26е обгорткового матеріалу спаяні між собою нагріванням з утворенням поперечної смуги, яку потім перфорують або ослаблюють якимсь іншим способом біля країв 20е картону БІЧНІ сторони 26s обгорткового матеріалу також спаяні нагріванням або прикріплені іншим способом до бічних країв верхньої поверхні листа 20 картону, щоб повністю оточити об'ємний предмет Ще один спосіб скріплення обгорткового матеріалу з бічними сторонами верхньої поверхні картону 20 - застосування роликів або чогось подібного, що створює ВІДПОВІДНІ стискаючі зусилля, спрямовані на обгортковий матеріал та покриття, і забезпечує щільне з'єднання між ними У будьякому випадку таке щільне з'єднання створюють між обгортковим матеріалом і покриттям, здатним спаюватись при нагріванні, на поверхні картону в місцях біля бічних країв листа картону У варіанті, якому віддається перевага, обгортковий матеріал виготовлено з того ж матеріалу, що і покриття, наприклад з матеріалу на основі олефіну Однак обгортку можна виготовити і з іншого матеріалу за умови, що його зв'язуючі властивості дозволять швидко прикріпити його до покриття на верхній поверхні картону при нагріванні та/або при застосуванні стискаючих зусиль до бічних країв листа картону Таким чином, об'ємний предмет, наприклад рекламний зразок або пакет, не має можливості зміщуватись до периферійних бічних країв вкладки і утримується віддалено від маніпуляційного засобу Крім того, таке розташування створює відносно плоскі рівномірні бічні поверхні, які є частинами вкладки і уможливлюють використання її в маніпуляційному пристрої Як описано в патенті США № 5549233, стрічка з вкладок надходить в маніпуляційний пристрій, який зачіплює бічні краї вкладки В цьому пристрої рознесені пари подавальних роликів зачіплюють бічні краї передньої вкладки стрічки і пропускають зразок вниз, в позицію попередньої розкладки, краще таким чином, щоб передній зразок зачіплювався рознесеними парами натяжних роликів, а перфорація, що відокремлює передній зразок, розміщувалась між парами подавальних роликів та натяжних роликів В заданий час натяжні ролики обертаються з ВІДПОВІДНОЮ кутовою швидкістю, більшою ніж швидкість подавальних роликів, щоб прикласти розтяжне зусилля до перфорації між переднім зразком та наступним і, таким чином, відокремити передній зразок від тих, що лишились на стрічці, і перемістити зразок в контейнер або щось подібне Таким чином, об'ємні вкладки описаного типу можна легко вміщувати в контейнери Отже, описана вище об'ємна вкладка вирішує поставлені задачі Вкладка має кращу конструктивну ЦІЛІСНІСТЬ та краще піддається маніпулюванню Хоча було описано кращий варіант винаходу, спеціалістам зрозуміло, що в межах суті винаходу можливі видозміни 269 Фіг Л 20» го* 20t Фіг.2 2 6 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71
