Система раннього виявлення надзвичайних ситуацій (срвнс)

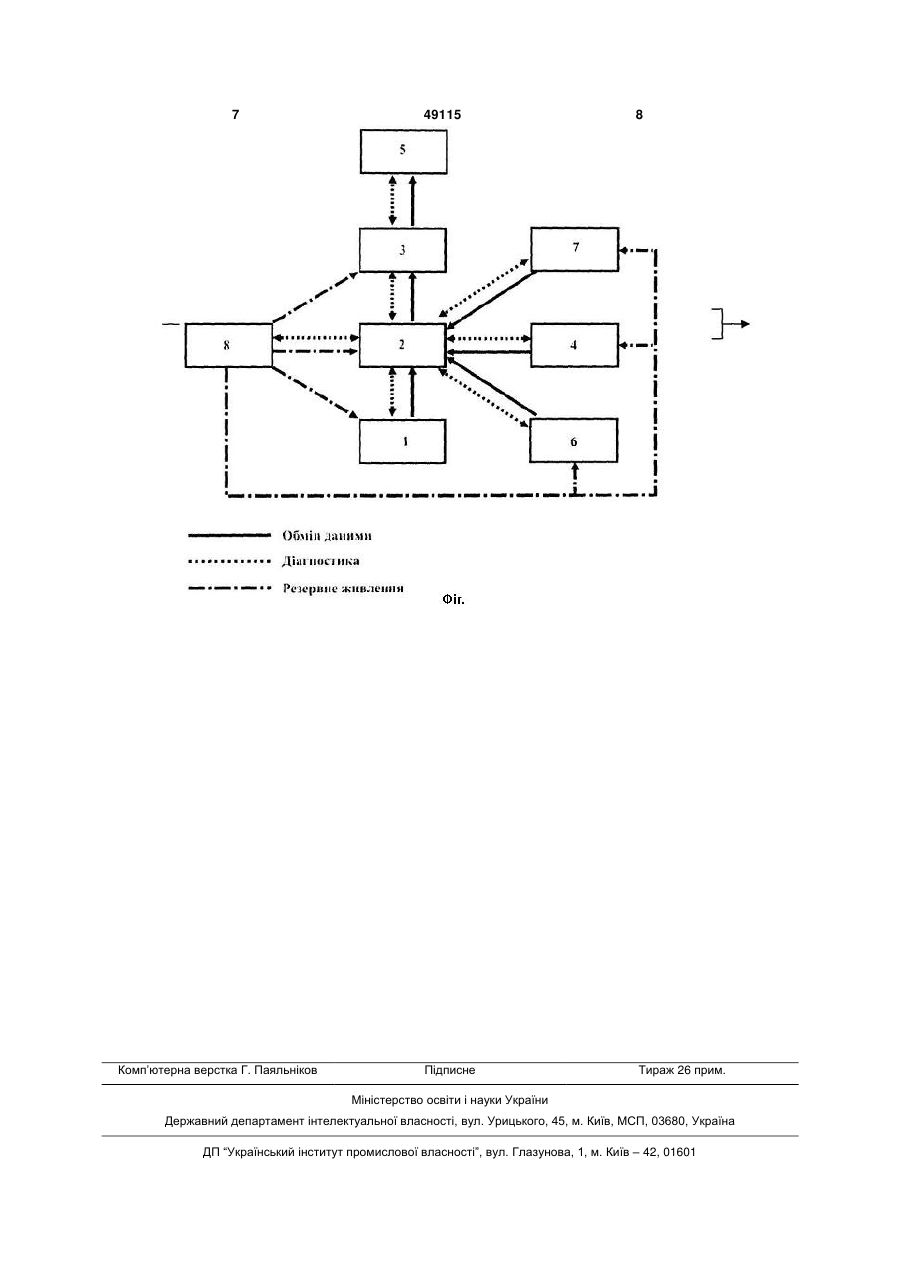

1. Система раннього виявлення надзвичайних ситуацій (СРВНС), яка містить датчики (1) для реєстрації параметрів повітря з фіксацією нормальних, небажаних і небезпечних показників, розміщені у техногенно небезпечних зонах і підключені до локального сервера-концентратора (2) прямим і зворотним зв'язком по захищених каналах, а також пристрої зв'язку GSM (3) і засоби GPS визначення місцеположення (4), сполучені за допомогою провайдера з диспетчерським центром (5) прямим і зворотним зв'язком по захищених каналах, яка відрізняється тим, що вона додатково містить модуль збору інформації про метеорологічні дані (6) для реєстрації напрямку руху повітряних мас та швидкості вітру, вертикальної стійкості атмосфери, U 2 (19) 1 3 49115 4 Концентратором в цій системі є мікропроцесошвидкості вітру, вертикальної стійкості атмосфери, рний пристрій для збору, зберігання та шифрувантемператури повітря і камери відеоспостереження ня отриманих даних, а для передачі інформації для відеофіксації надзвичайних і техногенних повикористовується провайдер наземного або супудій, а також контролю доступу сторонніх осіб на тникового зв'язку, концентратор сполучено з прозахищувані об'єкти, які підключені до локального вайдером через GSM-мережу, захист каналів зв'ясервера-концентратора прямим і зворотним зв'яззку забезпечено процедурою криптографії; ком по захищених каналах, забезпечується достомережею зв'язку з використанням протоколів пакевірність інформації про стан безпеки потенційно тної передачі даних є мережі Інтернет, VPNнебезпечних об'єктів, населення і територій, що мережі тощо, а в базі даних зберігається реєстр підвищує її надійність. об'єктів з параметрами їх технологічних процесів, Пояснюється це тим, що локальний сервергранично допустимі значення параметрів, а також концентратор здійснює збір інформації про стан їх поточний стан. нижнього шару атмосфери в зоні захищеного об'єВідома система [2] не враховує впливу метеокта (напрямок руху повітряних мас та швидкість рологічних даних, тобто горизонтального напрямку вітру, вертикальна стійкість атмосфери, темпераруху повітряних мас та швидкості вітру, вертикатура повітря) за допомогою модуля збору інфорльної стійкості атмосфери, температури повітря на мації про метеодані, а також передбачає викорисхарактер розповсюдження сильнодіючих отруйних тання підключених до локального сервераречовин (СДОР), а також не враховує захисту безконцентратора засобів контролю доступу на захилюдних об'єктів в частині контролю доступу на них щені об'єкти - камер відеоспостереження. сторонніх осіб. Система раннього виявлення надзвичайних Внаслідок цього ця система не забезпечує доситуацій (СРВНС) має і додаткові суттєві відмінностовірність інформації про стан безпеки потенційсті, які розвивають і/або уточнюють вище привено небезпечних об'єктів, населення і територій, що дену сукупність головних суттєвих ознак корисної суттєво знижує її надійність. моделі, ознаками, що характеризують її лише в Технічною задачею, на розв'язання якої наокремих випадках виконання і використання. правлена корисна модель є удосконалення систеДо додаткових ознак корисної моделі відноми раннього виявлення надзвичайних ситуацій сяться наступні ознаки. (СРВНС) таким чином, щоб вона враховувала В системі раннього виявлення надзвичайних вплив метеорологічних даних і здійснювала захист ситуацій (СРВНС), згідно корисної моделі, локальбезлюдних об'єктів в частині контролю доступу на ний сервер-концентратор виконаний з можливістю них сторонніх осіб. діагностики і тестування датчиків, пристроїв зв'язТехнічний результат, який досягається при року GSM, засобів GPS визначення місцеположення, зв'язанні поставленої технічної задачі і викорисдиспетчерського центру, модуля збору інформації танні корисної моделі, полягає в тому, що удоскопро метеорологічні дані і камер відеоспостереженналена система раннього виявлення ня. надзвичайних ситуацій (СРВНС) забезпечує досЗа рахунок цього підвищується достовірність товірність інформації про стан безпеки потенційно даних приладів і устаткування системи. небезпечних об'єктів, населення і територій, що Пояснюється це тим, що ці прилади і устаткупідвищує її надійність. вання своєчасно і оперативно пройшли діагностиПоставлена технічна задача розв'язується, а ку і тестування, а їх дані, що передаються диспеттехнічний результат досягається тим, що в системі черу для оцінювання стану безпеки потенційно раннього виявлення надзвичайних ситуацій небезпечнихоб'єктів, населення і територій, не (СРВНС), яка містить датчики для реєстрації памають суттєвої розбіжності, що підвищує надійраметрів повітря з фіксацією нормальних, небажаність системи. них і небезпечних показників, розміщені у техноСистема раннього виявлення надзвичайних генно-небезпечних зонах і підключені до ситуацій (СРВНС), згідно корисної моделі, додатлокального сервера-концентратора прямим і звоково містить як джерела живлення сонячні батареї ротним зв'язком по захищених каналах, а також та батареї резервного живлення для живлення пристрої зв'язку GSM і засоби GPS визначення датчиків, локального сервера-концентратора, примісцеположення, сполучені за допомогою провайстроїв зв'язку GSM, засобів GPS визначення місдера з диспетчерським центром прямим і зворотцеположення і модуля збору інформації про меним зв'язком по захищених каналах, згідно користеорологічні дані. ної моделі, вона додатково містить модуль збору Використання в системі як джерел живлення інформації про метеорологічні дані для реєстрації сонячних батарей та батарей резервного живленнапрямку руху повітряних мас та швидкості вітру, ня забезпечує підвищення життєдіяльності прилавертикальної стійкості атмосфери, температури дів і устаткування, що не мають централізованого повітря і камери відеоспостереження для відеофіджерела живлення на стаціонарних та мобільних ксації надзвичайних і техногенних подій, а також об'єктах з автоматичним визначенням їхнього місконтролю доступу сторонніх осіб на захищувані цеположення, що підвищує роботоздатність і наоб'єкти, які підключені до локального серверадійність системи. концентратора прямим і зворотним зв'язком по Надалі система раннього виявлення надзвизахищених каналах. чайних ситуацій (СРВНС) пояснюється докладним У зв'язку з тим, що система додатково містить описом її здійснення з посиланням на приведене модуль збору інформації про метеорологічні дані креслення, на якому зображена її функціональна для реєстрації напрямку руху повітряних мас та блок-схема. 5 49115 6 Система раннього виявлення надзвичайних Працездатність модуля збору інформації про ситуацій (СРВНС) містить (дивись креслення) датметеодані 6 постійно перевіряється локальним чики 1 для реєстрації параметрів повітря з фіксасервером 1. цією нормальних, небажаних і небезпечних показДля систем раннього виявлення ситуацій надників, розміщені у техногенно-небезпечних зонах і звичайного стану, зокрема тих, що розміщені авпідключені до локального сервера-концентратора тономно (без прокладення до них кабельних ме2 прямим і зворотним зв'язком по захищених канареж зв'язку та електроживлення, поза зоною дії лах, а також пристрої зв'язку GSM 3 і засоби GPS GSM операторів стільникового зв'язку) використовизначення місцеположення 4, сполучені за доповується автономне живлення з використанням могою провайдера з диспетчерським центром 5 сонячних батарей та акумуляторів резервного жипрямим і зворотним зв'язком по захищених канавлення 8. лах. Передача інформації до диспетчерського Основною особливістю системи раннього вицентру 5 здійснюється за допомогою пристроїв явлення надзвичайних ситуацій (СРВНС) є настузв'язку GSM 3 (в якості цих пристроїв може викопне її удосконалення. ристовуватися GSM-модем, або у випадку розміСистема додатково містить модуль збору інщення об'єкта поза зоною дії GSM операторів стіформації про метеорологічні дані 6 для реєстрації льникового зв'язку - пристрій для радіоподовження напрямку руху повітряних мас та скорості вітру, мережі GSM-зв'язку). вертикальної стійкості атмосфери, температури і Одночасно з передачею інформації локальний камери відеоспостереження 7 для відеофіксації сервер-концентратор 2, здійснює тестування пранадзвичайних і техногенних подій, а також контроцездатності пристроїв зв'язку GSM 3 та контроль лю доступу сторонніх осіб на захищувані об'єкти, правильності передачі, розраховує показники якоякі підключені до локального серверасті зв'язку. концентратора 2 прямим і зворотним зв'язком по Мобільні об'єкти додатково устатковані засозахищених каналах. бами GPS визначення місцеположення 4. Додатковими особливостями системи ранньоЗ метою захисту інформації дані з комплексго виявлення надзвичайних ситуацій (СРВНС) є них систем підприємств, мобільних та автономних наступні її удосконалення. систем передаються до регіональних інформаційВ системі локальний сервер-концентратор 2 них центрів міністерства надзвичайних ситуацій і виконаний з можливістю діагностики і тестування національного інформаційно-аналітичного центру датчиків 1, пристроїв зв'язку GSM 3, засобів GPS обробки інформації та прогнозування з захистом визначення місцеположення 4, диспетчерського передачі даних по VPN-каналам зв'язку. центру 5, модуля збору інформації про метеоролоДля додаткового захисту об'єктів, що не мають гічні дані 6 і камер відеоспостереження 7. обслуговуючого персоналу в пропонованій системі Система додатково містить як джерела живраннього виявлення надзвичайних ситуацій пелення сонячні батареї та батареї резервного живредбачено використання підключених до локальлення 8 для живлення датчиків 1, локального серного сервера-концентратора 1 засобів контролю вера-концентратора 2, пристроїв зв'язку GSM 3, доступу на захищені об'єкти - камерами відеоспосзасобів GPS визначення місцеположення 4 і модутереження 7. ля збору інформації про метеорологічні дані 6. Приведені відомості підтверджують можлиПрацює система раннього виявлення надзвивість здійснення і промислову придатність корисчайних ситуацій (СРВНС) наступним чином. ної моделі, яка може бути реалізована для виявЛокальний сервер-концентратор 2, здійснює лення загрози надзвичайних ситуацій і забезпечує збір даних з комплексу датчиків та інших пристроїв достовірність інформації про стан безпеки потенвиявлення загрози виникнення чи саме виникненційно небезпечних об'єктів, населення і територій і ня надзвичайної ситуації 1. її надійність. Одночасно з цим локальний серверПерелік позначень: концентратор 2 виконує моніторинг стану датчиків 1 датчики для реєстрації параметрів повітря з 1 та достовірності даних, що надходять з указаних фіксацією нормальних, небажаних і небезпечних та інших пристроїв 2. показників Одночасно з цим локальний сервер здійснює 2 локальний сервер-концентратор збір інформації про стан нижнього шару атмосфе3 пристрої зв'язку GSM ри в зоні захищеного об'єкта (напрямок руху повіт4 засоби GPS визначення місцеположення ряних мас та швидкість вітру, вертикальна стій5 диспетчерський центр кість атмосфери, температура повітря) за 6 модуль збору інформації про метеорологічні допомогою модуля збору інформації про метеодадані ні 6. 7 камери відеоспостереження 8 сонячні батареї та батареї резервного живлення. 7 Комп’ютерна верстка Г. Паяльніков 49115 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
