Спосіб руйнування футерівки похилого газопроводу та пристрій для його здійснення

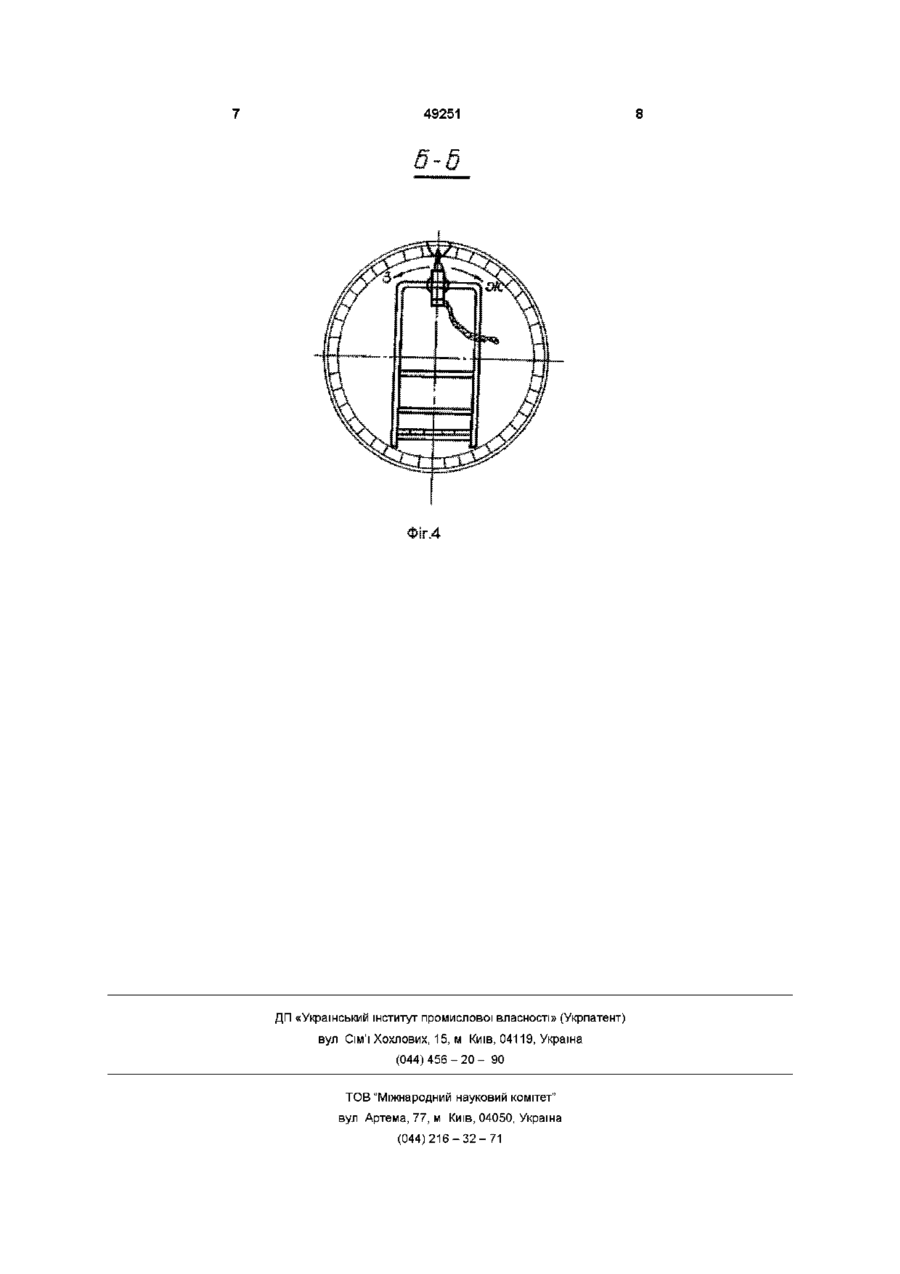

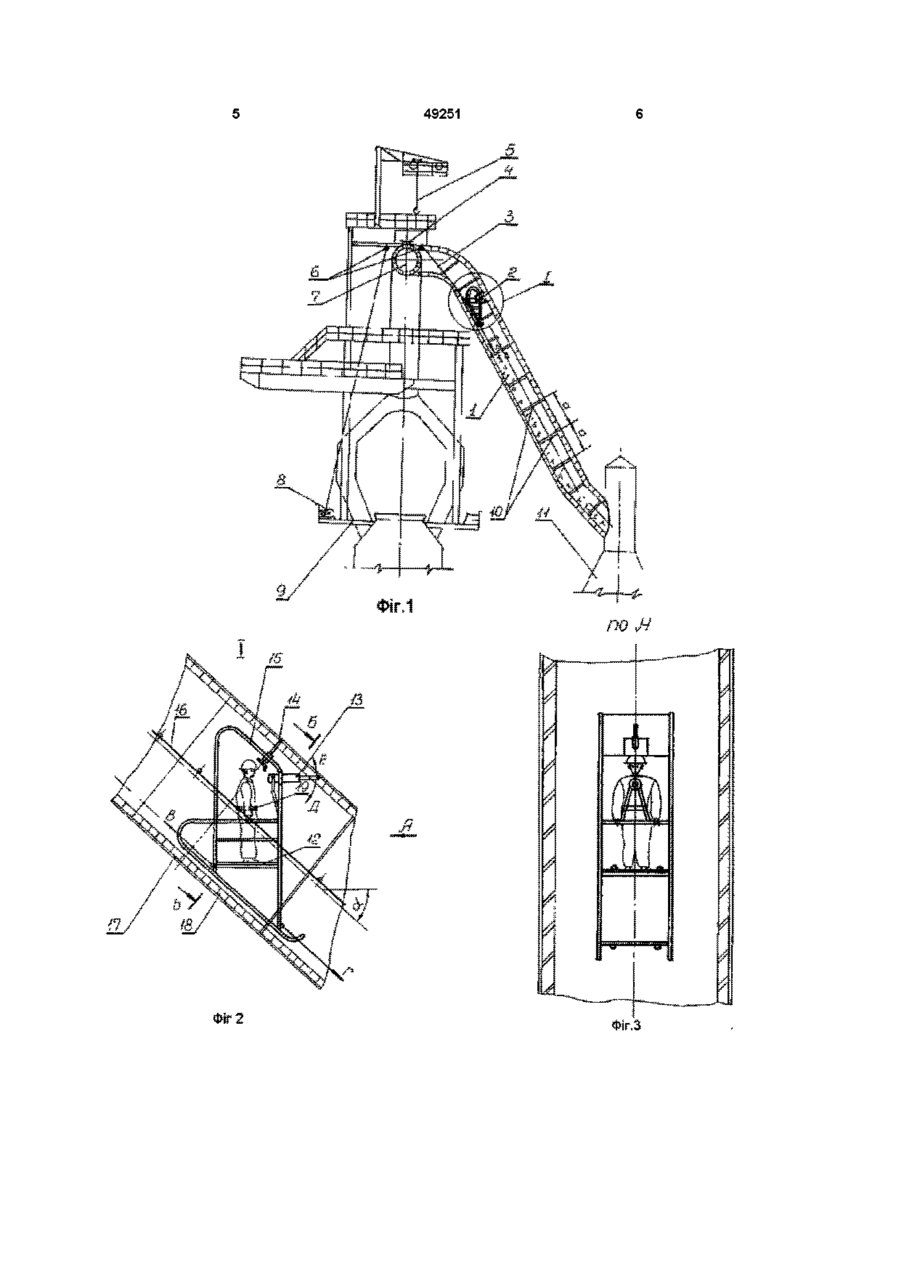

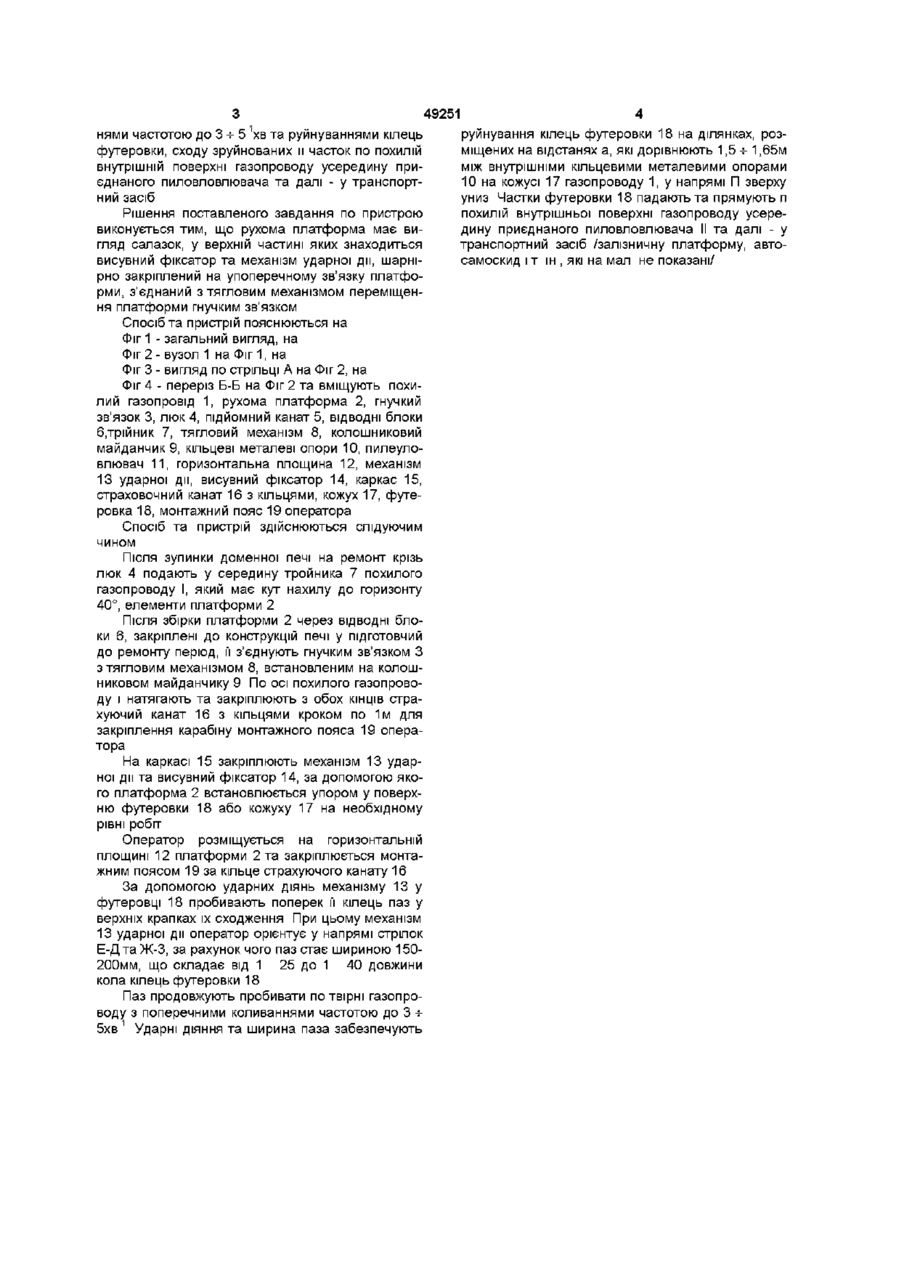

І Спосіб руйнування вогнетривкої футерівки похилого газопроводу доменної печі, що включає ударні впливи на футерівку кільцевого перерізу з утворенням пазів з наступним обрушуванням та усуненням футерівки, який відрізняється тим, що ударні впливи здійснюють поперек кілець футерівки на ділянках, розміщених на відстанях у межах 1,5-г 1,65м між внутрішніми кільцевими металевими опорами на кожусі газопроводу зверху до низу по уклону із утворенням паза у верхніх точках схо дження кілець, ширина якого відноситься до довжини кола кільця від 1 25 до 1 40, з наступним переміщенням робочого органа механізму ударної дії уздовж продовжньої осі по твірній газопроводу з поперечними коливаннями частотою до 3-=-5хв 1 та руйнуванням кілець футерівки, сходу зруйнованих и часток по похилій внутрішній поверхні газопроводу усередину приєднаного пиловловлювача та далі - у транспортний засіб 2 Пристрій для здійснення способу руйнування похилого газопроводу доменної печі, що містить рухому платформу з закріпленим на ній механізмом ударної дії, який відрізняється тим, що рухома платформа має вигляд полозків, у верхній частині яких знаходиться висувний фіксатор та механізм ударної дії, шарнірно закріплений на поперечному зв'язку платформи, з'єднаний з тяговим механізмом переміщення платформи гнучким зв'язком Винахід відноситься до металурги, а саме до механізації трудомістких робіт при ремонтах металургійних агрегатів ВІДОМІ способи руйнування вогнетривкої футеровки /1,2-аналоги/ для вилучення вигорілої вогнетривкої обшивки та шлакових відкладень з продовгуватих посудин, а також для руйнування оберткових печей При здійсненні цих способів за допомогою пристроїв у вигляді машин та механізмів значних розмірів потрібні великі механічні та енергетичні витрати Найбільш близьким до пропонуючого способу по технічній суті є спосіб, вміщуючий ударні впливи на кільця футеровки ударним робочим органом вздовж продовжній осі посудини, наприклад, пересувного міксеру /3 - прототип/ поперек футеровочних кілець з виконанням пазу Спосіб впроваджуєтся ремонтною машиною на базі екскаваторів, яка має значні габарити та механо-енерговитрати, що неможливо для подачі та роботи у похилому газопроводі доменної печі Найбільш близьким до пропонуючого пристрою по технічній суті є машина Міндев /Англія/ на гусеничному ходу з дистанційним управлінням /4 - прототипу/ Однак, у зв'язку з складною конструкцією та значними габаритами, ця машина не може бути застосована згідно пропонуючого винаходу Поставлене завдання - підвищення продуктивності та зниження матеріальних та трудових витрат Рішення поставленого завдання по способу виконується тим, що ударні впливи здійснюють поперек кілець футеровки на ділянках, розміщених на відстанях у межах 1,5 - 1,65м між внутрішніми кільцевими металевими опорами на кожусі газопроводу зверху до низу по укліну із утворенням пазу у верхніх точках сходження кілець, ширина якого відноситься до довжини кола кільця від 1 25 до 1 40, з послідуючим переміщенням робочого органу механізму ударної дії уздовж продовжній осі по твірні газопроводу з поперечними коливан ю 49251 нями частотою до 3 -ь 5 1хв та руйнуваннями кілець футеровки, сходу зруйнованих и часток по похилій внутрішній поверхні газопроводу усередину приєднаного пиловловлювача та далі - у транспортний засіб Рішення поставленого завдання по пристрою виконується тим, що рухома платформа має вигляд салазок, у верхній частині яких знаходиться висувний фіксатор та механізм ударної дії, шарнірно закріплений на упоперечному зв'язку платформи, з'єднаний з тягловим механізмом переміщення платформи гнучким зв'язком Спосіб та пристрій пояснюються на Фіг 1 - загальний вигляд, на Фіг 2 - вузол 1 на Фіг 1, на Фіг 3 - вигляд по стрільці А на Фіг 2, на Фіг 4 - переріз Б-Б на Фіг 2 та вміщують похилий газопровід 1, рухома платформа 2, гнучкий зв'язок 3, люк 4, підйомний канат 5, ВІДВОДНІ блоки б.трійник 7, тягловий механізм 8, колошниковий майданчик 9, кільцеві металеві опори 10, пилеуловлювач 11, горизонтальна площина 12, механізм 13 ударної дії, висувний фіксатор 14, каркас 15, страховочний канат 16 з кільцями, кожух 17, футеровка 18, монтажний пояс 19 оператора Спосіб та пристрій здійснюються слідуючим чином Після зупинки доменної печі на ремонт крізь люк 4 подають у середину тройника 7 похилого газопроводу І, який має кут нахилу до горизонту 40°, елементи платформи 2 Після збірки платформи 2 через ВІДВОДНІ блоки 6, закріплені до конструкцій печі у підготовчий до ремонту період, її з'єднують гнучким зв'язком З з тягловим механізмом 8, встановленим на колошниковом майданчику 9 По осі похилого газопроводу і натягають та закріплюють з обох КІНЦІВ страхуючий канат 16 з кільцями кроком по 1м для закріплення карабіну монтажного пояса 19 оператора На каркасі 15 закріплюють механізм 13 ударної дії та висувний фіксатор 14, за допомогою якого платформа 2 встановлюється упором у поверхню футеровки 18 або кожуху 17 на необхідному рівні робіт Оператор розміщується на горизонтальній площині 12 платформи 2 та закріплюється монтажним поясом 19 за кільце страхуючого канату 16 За допомогою ударних діянь механізму 13 у футеровці 18 пробивають поперек її кілець паз у верхніх крапках їх сходження При цьому механізм 13 ударної дії оператор орієнтує у напрямі стрілок Е-Д та Ж-3, за рахунок чого паз стає шириною 150200мм, що складає від 1 25 до 1 40 довжини кола кілець футеровки 18 Паз продовжують пробивати по твірні газопроводу з поперечними коливаннями частотою до 3 + 5хв 1 Ударні діяння та ширина паза забезпечують руйнування кілець футеровки 18 на ділянках, розміщених на відстанях а, які дорівнюють 1,5 -М,65м між внутрішніми кільцевими металевими опорами 10 на кожусі 17 газопроводу 1, у напрямі П зверху униз Частки футеровки 18 падають та прямують п похилій внутрішньої поверхні газопроводу усередину приєднаного пиловловлювача II та далі - у транспортний засіб /залізничну платформу, автосамоскид і т ш , які на мал не показані/ 49251 49251 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
