Спосіб витягнення хребта та пристрій для його здійснення
Формула / Реферат
1. Спосіб витягнення хребта, що включає фіксацію стоп та тулуба пацієнта у положенні навстоячки і прикладання до хребта навантаження для розтягнення, який відрізняється тим, що перед фіксацією стоп та тулуба пацієнта додатково визначають різницю довжини нижніх кінцівок, виявляють наявність розвернених навколо своєї вертикальної осі хребцевих рухових сегментів та визначають кут їх ротації, при фіксації стоп компенсують різницю довжини нижніх кінцівок, тулуб пацієнта фіксують над і під розверненим навколо своєї вертикальної осі хребцевим руховим сегментом, а навантаження для розтягнення прикладають до хребта після повороту нижніх кінцівок та нижньої частини тулуба пацієнта до місця його фіксації під розверненим сегментом навколо вертикальної осі у напрямку, протилежному напрямку ротації хребцевого рухового сегмента, на кут, рівний куту ротації сегмента.

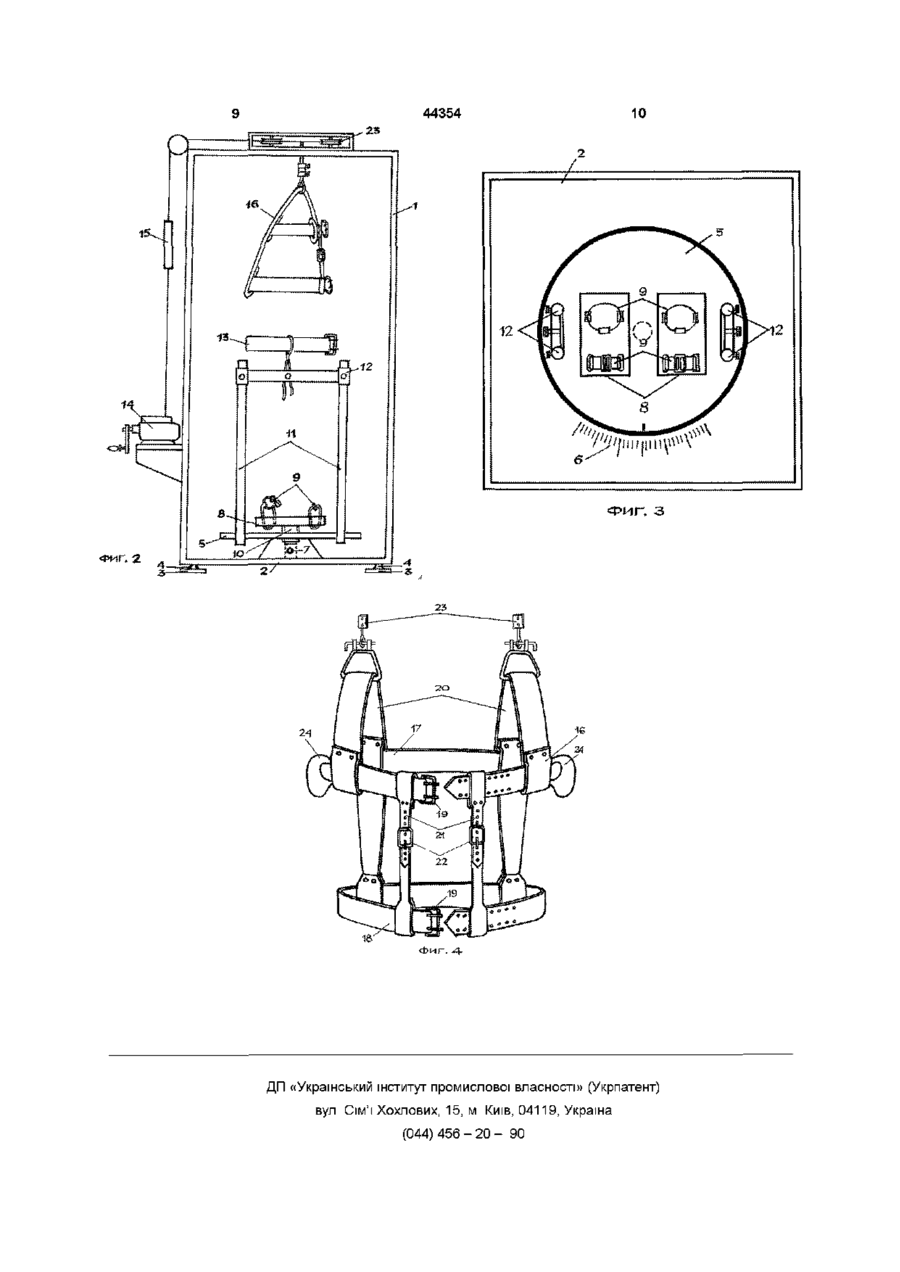

2. Пристрій для витягнення хребта, що включає раму з основою, на якій установлено платформу для нижніх кінцівок, напрямні, ремені для фіксації стоп, елемент фіксації тулуба пацієнта, який містить грудний та тазовий пояси, та споряджений динамометром механізм для створення навантаження розтягнення, сполучений з рамою та з'єднаний з грудним поясом за допомогою тросо-блочної системи, який відрізняється тим, що платформа для нижніх кінцівок виконана у вигляді диска, установленого з можливістю повороту навколо своєї вертикальної осі, обладнана механізмом фіксації положення та двома приступками, на яких закріплені ремені для фіксації стоп, основа обладнана шкалою з градуюванням по периметру платформи і установлена на ніжках, ніжки основи та обидві приступки споряджені механізмами регулювання їх висоти, грудний пояс виконаний у вигляді корсета з верхньою та нижньою частинами, що регулюються по об'єму, і які з'єднані між собою за допомогою лямок, закріплених з можливістю переміщення вздовж нижньої частини ззаду, а вздовж верхньої - ззаду і спереду, крім того спереду верхня і нижня частини з'єднані між собою регульованими по довжині перемичками, кожна лямка корсета зв'язана з механізмом для створення навантаження розтягнення за допомогою тросо-блочної системи, а тазовий пояс закріплений у повзунах, розміщених на двох напрямних, установлених на платформі з двох її протилежних сторін.
Текст

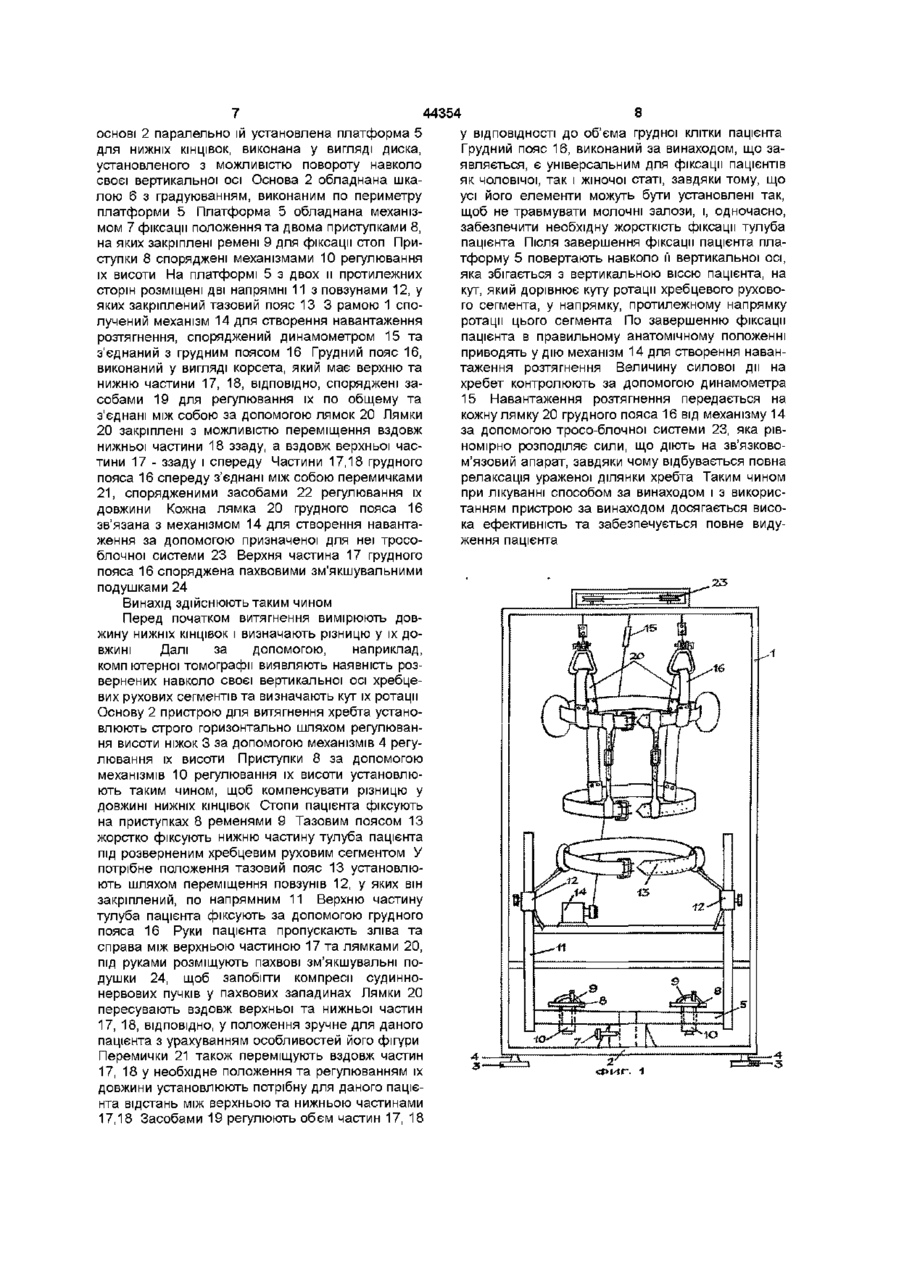

1 Спосіб витягнення хребта, що включає фіксацію стоп та тулуба пацієнта у положенні навстоячки і прикладання до хребта навантаження для розтягнення, який відрізняється тим, що перед фіксацією стоп та тулуба пацієнта додатково визначають різницю довжини нижніх КІНЦІВОК, ВИЯВЛЯЮТЬ наявність розвернених навколо своєї вертикальної осі хребцевих рухових сегментів та визначають кут їх ротації, при фіксації стоп компенсують різницю довжини нижніх КІНЦІВОК, тулуб пацієнта фіксують над і під розверненим навколо своєї вертикальної осі хребцевим руховим сегментом, а навантаження для розтягнення прикладають до хребта після повороту нижніх КІНЦІВОК та нижньої частини тулуба пацієнта до місця його фіксації під розверненим сегментом навколо вертикальної осі у напрямку, протилежному напрямку ротації хребцевого рухового сегмента, на кут, рівний куту ротації сегмента 2 Пристрій для витягнення хребта, що включає раму з основою, на якій установлено платформу Винахід відноситься до медицині, зокрема до неврології та ортопеди, та призначений для лікування неврологічних проявів захворювань хребта шляхом вертикального його витягнення Найбільш близьким по технічній суті та досягаемому результату до способу, що пропонується, є спосіб, відомий із а с СРСР №1147390, Кл 4 А61F 5/01, від ЗО 09 83, опубл ЗО 03 85, який включає фіксацію стоп та тулуба пацієнта у положенні навстоячки і прикладання до хребта навантаження для розтягнення Витягнення хребта відомим способом може проводитись також з використанням вібронавантаження шляхом передачі коливань на потрібний сегмент для нижніх КІНЦІВОК, напрямні, ремені для фіксації стоп, елемент фіксації тулуба пацієнта, який містить грудний та тазовий пояси, та споряджений динамометром механізм для створення навантаження розтягнення, сполучений з рамою та з'єднаний з грудним поясом за допомогою тросо-блочної системи, який відрізняється тим, що платформа для нижніх КІНЦІВОК виконана у вигляді диска, установленого з можливістю повороту навколо своєї вертикальної осі, обладнана механізмом фіксації положення та двома приступками, на яких закріплені ремені для фіксації стоп, основа обладнана шкалою з градуюванням по периметру платформи і установлена на ніжках, ніжки основи та обидві приступки споряджені механізмами регулювання їх висоти, грудний пояс виконаний у вигляді корсета з верхньою та нижньою частинами, що регулюються по об'єму, і які з'єднані між собою за допомогою лямок, закріплених з можливістю переміщення вздовж нижньої частини ззаду, а вздовж верхньої - ззаду і спереду, крім того спереду верхня і нижня частини з'єднані між собою регульованими по довжині перемичками, кожна лямка корсета зв'язана з механізмом для створення навантаження розтягнення за допомогою трособлочної системи, а тазовий пояс закріплений у повзунах, розміщених на двох напрямних, установлених на платформі з двох и протилежних сторін Відомий спосіб не забезпечує можливості проведення витягнення хребта при правильному анатомічному його положенні, що не дозволяє досягти високої ефективності лікування Це обумовлюється тим, що хребет пацієнта піддають витягненню без урахування анатомічних змін, які виникли внаслідок захворювання хребта До таких змін можна віднести наявність різниці у довжині нижніх КІНЦІВОК та розвернених навколо своєї вертикальної осі хребцевих рухових сегментів При фіксації стоп пацієнта на однаковому рівні при наявності у нього різниці у довжині нижніх КІНЦІВОК та прикладанні до хребта навантаження для розтягнення статичні сили, що діють на зв"яз-ковом"язові апарати правої та лівої половин тулуба, О ю со 44354 розподіляються нерівномірно Це не дозволяє досягти повної релаксації ураженої ділянки хребта Витягнення хребта без урахування наявності розвернених навколо своєї вертикальної осі хребцевих рухових сегментів не забезпечує стійкого вилікування, тому що не досягається повернення цих сегментів до їх правильного анатомічного положення і, як наслідок, невдовзі відбувається рецидив хвороби Вібронавантаження спрямоване лише на локальне навантаження окремих ділянок хребта і ніяким чином не сприяє установлюванню хребцевих рухових сегментів у правильне анатомічне положення Усе це не дозволяє досягти високої ефективності лікування та повного видужання пацієнтів Найбільш близьким по технічній суті та досягаемому результату до пристрою, що пропонується, є пристрій для витягнення хребта (див асСРСР №1147390, Кл 4 A6IF 5/01, від 30 09 83, опубл ЗО 03 85) що включає раму з основою, на якій установлено платформу для нижніх КІНЦІВОК, напрямні, ремені для фіксації стоп, елемент фіксації тулуба пацієнта, який містить грудний та тазовий пояси, та споряджений динамометром механізм для створення навантаження розтягнення, сполучений з рамою та з'єднаний з грудним поясом за допомогою тросо-блочної системи Платформа для нижніх КІНЦІВОК установлена на пружинах, розміщених на основі На платформі розміщені ремені для фіксації стоп Напрямні розташовані на рамі і на них установлена каретка з пружинами, на якій розташований споряджений динамометром механізм для створення навантаження розтягнення Грудний пояс споряджений ремінними елементами, з'єднаними між собою перемичкою, яка знаходиться над головою пацієнта і кріпиться посередині до тросо-блочної системи Тазовий пояс жорстко зафіксований на рухомому штоці вібратора на необхідній висоті Рухомий шток вібратора жорстко зв"язаний також з кареткою Пристрій споряджений декількома тазовими поясами різними за формою та типорозмірами Відомий пристрій не забезпечує можливості попереднього приведення та подальшого витягнення хребта у правильному анатомічному положенні, що не дозволяє досягти високої ефективності лікування Це обумовлюється тим, що пристрій дозволяє проводити витягнення хребта пацієнта тільки без урахування анатомічних змін, які неминуче виникають внаслідок захворювання Можливість фіксації пацієнта у анатомічно правильному положенні ніяким чином не забезпечується Навпаки, при фіксації стоп пацієнта на платформі, установленій на пружинах, через різну довжину нижніх КІНЦІВОК буде мати місто перекіс платформи, тому що вага розподіляється нерівномірно і центр ваги зміщується При перекосі платформи стопи пацієнта вивертаються по відношенню до вертикальної осі основи Це викликає перекіс таза та зв'язковом'язового апарату пацієнта в цілому У такому положенні пацієнта фіксують за допомогою тазового та грудного поясів, які не забезпечують жорсткої фіксації тулуба, як із-за своїх конструктивних особливостей, так і тому, що обидва прикріплені в одній ТОЧЦІ ДО ВІДПОВІДНИХ елементів пристрою тазовий до рухомого штока вібратора, а грудний до тросо-блочної системи При прикладенні до хребта навантаження для розтягнення величини статичних сил зліва та справа будуть різними При цьому ж витягнення відбувається при наявності розвернених навколо своєї вертикальної осі хребцевих рухових сегментів і досягти установлення цих сегментів у правильне анатомічне положення при витягненні хребта за допомогою відомого пристрою неможливо Локальне навантаження окремих ділянок хребта за допомогою штока вібратора приводить до тимчасової релаксації цих ділянок, а, ураховуючи, що здійснюється воно при перекосі зв'язковом'язового апарату пацієнта, може навіть причинити шкоду Таким чином, відомий пристрій не забезпечує стійкого вилікування та повного видужання пацієнта і, як наслідок, не дозволяє досягти високої ефективності лікування В основу винаходу покладено завдання удосконалення способу витягнення хребта, у якому шляхом введення нових операцій та нової ПОСЛІДОВНОСТІ їх виконання забезпечується можливість проведення витягнення хребта при правильному анатомічному його положенні, за рахунок чого підвищується ефективність лікування і досягається повне видужання пацієнта В основу винаходу покладено також завдання удосконалення пристрою для витягнення хребта, у якому за рахунок уведення нових елементів та нових звлязків між елементами забезпечується можливість попереднього приведення та подальшого витягнення хребта у правильному анатомічному положенні, за рахунок чого підвищується ефективність лікування і досягається повне видужання пацієнта Поставлене завдання вирішується тим, що у способі витягнення хребта, що включає фіксацію стоп та тулуба пацієнта у положенні навстоячки і прикладання до хребта навантаження для розтягнення, ВІДПОВІДНО до винаходу, новим є те, щоперед фіксацією стоп та тулуба пацієнта додатково визначають різницю довжини нижніх КІНЦІВОК, виявляють наявність розвернених навколо своєї вертикальної осі хребцевих рухових сегментів та визначають кут їх ротації, при фіксації стоп компенсують різницю довжини нижніх КІНЦІВОК, тулуб пацієнта фіксують над і під розверненим навколо своєї вертикальної осі хребцевим руховим сегментом, а навантаження для розтягнення прикладають до хребта після повороту нижніх КІНЦІВОК та нижньої частини тулуба пацієнта до місця його фіксації під розверненим сегментом навколо вертикальної осі у напрямку, протилежному напрямку ротації хребцевого рухового сегмента на кут, рівний куту ротації сегмента Причинно-наслідковий зв'язок між сукупністю суттєвих ознак винаходу, що заявляється, та технічним результатом, що досягається, полягає у тому, що додаткове визначення різниці довжини нижніх КІНЦІВОК, виявлення наявності розвернених навколо своєї вертикальної осі хребцевих рухових сегментів та визначення кута їх ротації дозволяє одержати достовірні дані про анатомічні зміни, які виникли внаслідок захворювання, та подальше лікування пацієнта проводити з урахуванням цих 44354 змін Різницю ДОВЖИНИ НИЖНІХ КІНЦІВОК компенсу ють саме на ту величину, яка була визначена при вимірюванні Завдяки цьому таз пацієнта під час витягнення буде знаходитися у правильному анатомічному положенні Так само правильного анатомічного положення набуває хребет пацієнта при повороті нижніх КІНЦІВОК та нижньої частини тулуба пацієнта, зафіксованого над і під розверненим навколо своєї вертикальної осі хребцевим руховим сегментом Тулуб пацієнта повертають до місця його фіксації під розверненим сегментом навколо вертикальної осі у напрямку, протилежному напрямку ротації хребцевого рухового сегмента, на кут, рівний куту ротації сегмента При прикладанні до хребта навантаження для розтягнення статичні сили, що діють на зв'яз-ково-м'язовий апарат, розподіляються рівномірно, завдяки чому досягається повна релаксація ураженої ділянки хребта Витягнення хребта з урахуванням усіх анатомічних змін, які виникли внаслідок захворювання, дозволяє досягти високої ефективності лікування та повного видужання пацієнтів У відношенні пристрою для витягнення хребта поставлене завдання вирішується тим, що у пристрої, що включає раму з основою, на якій установлено платформу для нижніх КІНЦІВОК, напрямні, ремені для фіксації стоп, елемент фіксації тулуба пацієнта, який містить грудний та тазовий пояси, та споряджений динамометром механізм для створення навантаження розтягнення, сполучений з рамою та з'єднаний з грудним поясом за допомогою тросо-блочної системи, ВІДПОВІДНО до винаходу, новим є те, що платформа для нижніх КІНЦІВОК виконана у вигляді диска, установленого з можливістю повороту навколо своєї вертикальної осі, обладнана механізмом фіксації положення та двома приступками, на яких закріплені ремені для фіксації стоп, основа обладнана шкалою з градуюванням по периметру платформи і установлена на ніжках, ніжки основи та обидві приступки споряджені механізмами регулювання їх висоти, грудний пояс виконаний у вигляді корсета з регулюєми-ми по об'єму верхньою та нижньою частинами, з'єднаними між собою за допомогою лямок, закріплених з можливістю переміщення вздовж нижньої частини ззаду, а вздовж верхньої - ззаду і спереду, крім того спереду верхня і нижня частини з'єднані між собою регульованими по довжині перемичками, кожна лямка корсета зв'язана з механізмом для створення навантаження розтягнення за допомогою тросо-блочної системи, а тазовий пояс закріплений у повзунах, розміщених на двох напрямних, установлених на платформі з двох и протилежних сторін Причинно-наслідковий звязок між сукупністю суттєвих ознак винаходу, що заявляється, та технічним результатом, що досягається, полягає у тому, що конструктивне виконання заявляемого пристрою забезпечує можливість попереднього проведення та подальшого витягнення хребта у правильному анатомічному положенні як нижніх КІНЦІВОК, так і хребта пацієнта Установлення основи на ніжках, споряджених механізмами регулювання їх висоти, забезпечує можливість добитися того, що при розміщенні пристрою на будь-якій поверхні основа завжди буде займати строго горизонтальне положення, що виключає імовірність відхилення тулубу пацієнта від вертикальної осі Наявність двох приступок та спорядження їх механізмами регулювання їх висоти надає можливість з великою точністю компенсувати різницю довжини нижніх КІНЦІВОК і, таким чином, установити таз пацієнта у правильне анатомічне положення Виконання у вигляді диска платформи для нижніх КІНЦІВОК, установлення її з можливістю повороту, та обладнання основи шкалою з градуюванням по периметру платформи дозволяє повернути нижні КІНЦІВКИ та тулуб пацієнта до місця його фіксації під розверненим сегментом навколо вертикальної осі у напрямку, протилежному напрямку ротації хребцевого рухового сегменту, саме на кут, який дорівнює куту ротації сегмента, визначеному в результаті вимірювання Можливість витягнення хребта у такому положенні забезпечується завдяки конструктивному виконанню елементів фіксації за винаходом Як тазовий, так і грудний пояси дозволяють здійснити жорстку фіксацію тулуба пацієнта, що виключає спонтанну зміну тулубом положення Грудний пояс, виконаний у вигляді корсета з регулюємими по об'єму верхньою та нижньою частинами, з'єднаними між собою за допомогою лямок, закріплених з можливістю переміщення вздовж нижньої частини ззаду, а вздовж верхньої - ззаду і спереду, а також з'єднання між собою спереду верхньої та нижньої частин регульованими по довжині перемичками, дає можливість зафіксувати пацієнта з будь-якими особливостями фігури За рахунок зменшення чи збільшення об'єму його частин, переміщення у потрібне положення лямок, які зєднують верхню та нижню частини, та регулювання довжини перемичок досягається щільне прилягання корсета до тіла пацієнта, завдяки чому під час витягнення його тулуб займає те положення, у якому його було зафіксовано Закріплення тазового пояса, який також регулюється по об'єму, у повзунах, розміщених на двох напрямних на платформі з двох и протилежних сторін, також сприяє підвищенню жорсткості фіксування пацієнта Завдяки тому, що кожна лямка корсета звлязана з механізмом для створення навантаження через призначену для неї тросо-блочну систему, виключається можливість прокручування пацієнта навколо своєї вертикальної осі під час витягнення Таким чином, витягнення хребта з використанням пристрою за винаходом відбувається при правильному анатомічному положенні пацієнта При прикладанні до хребта навантаження для розтягнення статичні сили, що діють на звязково-мязовий апарат, розподіляються рівномірно, що сприяє повній релаксації ураженої ділянки хребта Пристрій забезпечує високу ефективність лікування, після якого настає повне видужання пацієнта Суть винаходу пояснюється кресленнями, де на фіг 1 наведений пристрій для витягнення хребта за винаходом, загальний вид, вид спереду, на фіг 2 - теж саме, вид збоку, на фіг 3 - основа з платформою для нижніх КІНЦІВОК, вид зверху, на фіг 4 грудний пояс, вид спереду Пристрій для витягнення хребта містить раму 1 з основою 2, установленою на ніжках 3, споряджених механізмами 4 регулювання їх висоти На основі 2 паралельно їй установлена платформа 5 для нижніх КІНЦІВОК, виконана у вигляді диска, установленого з можливістю повороту навколо своєї вертикальної осі Основа 2 обладнана шкалою 6 з градуюванням, виконаним по периметру платформи 5 Платформа 5 обладнана механізмом 7 фіксації положення та двома приступками 8, на яких закріплені ремені 9 для фіксації стоп Приступки 8 споряджені механізмами 10 регулювання їх висоти На платформі 5 з двох и протилежних сторін розміщені дві напрямні 11 з повзунами 12, у яких закріплений тазовий пояс 13 3 рамою 1 сполучений механізм 14 для створення навантаження розтягнення, споряджений динамометром 15 та з'єднаний з грудним поясом 16 Грудний пояс 16, виконаний у вигляді корсета, який має верхню та нижню частини 17, 18, ВІДПОВІДНО, споряджені засобами 19 для регулювання їх по общему та з'єднані між собою за допомогою лямок 20 Лямки 20 закріплені з можливістю переміщення вздовж нижньої частини 18 ззаду, а вздовж верхньої частини 17 - ззаду і спереду Частини 17,18 грудного пояса 16 спереду з'єднані між собою перемичками 21, спорядженими засобами 22 регулювання їх довжини Кожна лямка 20 грудного пояса 16 зв'язана з механізмом 14 для створення навантаження за допомогою призначеної для неї трособлочної системи 23 Верхня частина 17 грудного пояса 16 споряджена пахвовими зм'якшувальними подушками 24 8 44354 у ВІДПОВІДНОСТІ до об'єма грудної клітки пацієнта Грудний пояс 16, виконаний за винаходом, що заявляється, є універсальним для фіксації пацієнтів як чоловічої, так і жіночої статі, завдяки тому, що усі його елементи можуть бути установлені так, щоб не травмувати молочні залози, і, одночасно, забезпечити необхідну жорсткість фіксації тулуба пацієнта Після завершення фіксації пацієнта платформу 5 повертають навколо її вертикальної осі, яка збігається з вертикальною віссю пацієнта, на кут, який дорівнює куту ротації хребцевого рухового сегмента, у напрямку, протилежному напрямку ротації цього сегмента По завершенню фіксації пацієнта в правильному анатомічному положенні приводять удію механізм 14 для створення навантаження розтягнення Величину силової дії на хребет контролюють за допомогою динамометра 15 Навантаження розтягнення передається на кожну лямку 20 грудного пояса 16 від механізму 14 задопомогою тросо-блочної системи 23, яка рівномірно розподіляє сили, що діють на зв'язковом'язовий апарат, завдяки чому відбувається повна релаксація ураженої ділянки хребта Таким чином при лікуванні способом за винаходом і з використанням пристрою за винаходом досягається висока ефективність та забезпечується повне видуження пацієнта Винахід здійснюють таким чином Перед початком витягнення вимірюють довжину нижніх КІНЦІВОК і визначають різницю у їх довжині Далі за допомогою, наприклад, компютерної томографії виявляють наявність розвернених навколо своєї вертикальної осі хребцевих рухових сегментів та визначають кут їх ротації Основу 2 пристрою для витягнення хребта установлюють строго горизонтально шляхом регулювання висоти ніжок 3 за допомогою механізмів 4 регулювання їх висоти Приступки 8 за допомогою механізмів 10 регулювання їх висоти установлюють таким чином, щоб компенсувати різницю у довжині нижніх КІНЦІВОК Стопи пацієнта фіксують на приступках 8 ременями 9 Тазовим поясом 13 жорстко фіксують нижню частину тулуба пацієнта під розверненим хребцевим руховим сегментом У потрібне положення тазовий пояс 13 установлюють шляхом переміщення повзунів 12, у яких він закріплений, по напрямним 11 Верхню частину тулуба пацієнта фіксують за допомогою грудного пояса 16 Руки пацієнта пропускають зліва та справа між верхньою частиною 17 та лямками 20, під руками розміщують пахвові зм'якшувальні подушки 24, щоб запобігти компресії судиннонервових пучків у пахвових западинах Лямки 20 пересувають вздовж верхньої та нижньої частин 17, 18, ВІДПОВІДНО, у положення зручне для даного пацієнта з урахуванням особливостей його фігури Перемички 21 також переміщують вздовж частин 17, 18 у необхідне положення та регулюванням їх довжини установлюють потрібну для даного пацієнта відстань між верхньою та нижньою частинами 17,18 Засобами 19 регулюють обєм частин 17, 18 44354 10 ФИГ. 3 Фиг, 2 Фиг. -4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
ДивитисяДодаткова інформація
Автори англійськоюProtsenko Volodymyr Mykolaiovych
Автори російськоюПроценко Владимир Николаевич
МПК / Мітки
Мітки: пристрій, витягнення, здійснення, спосіб, хребта
