Спосіб термічного руйнування гірських порід, та пристрій для його здійснення

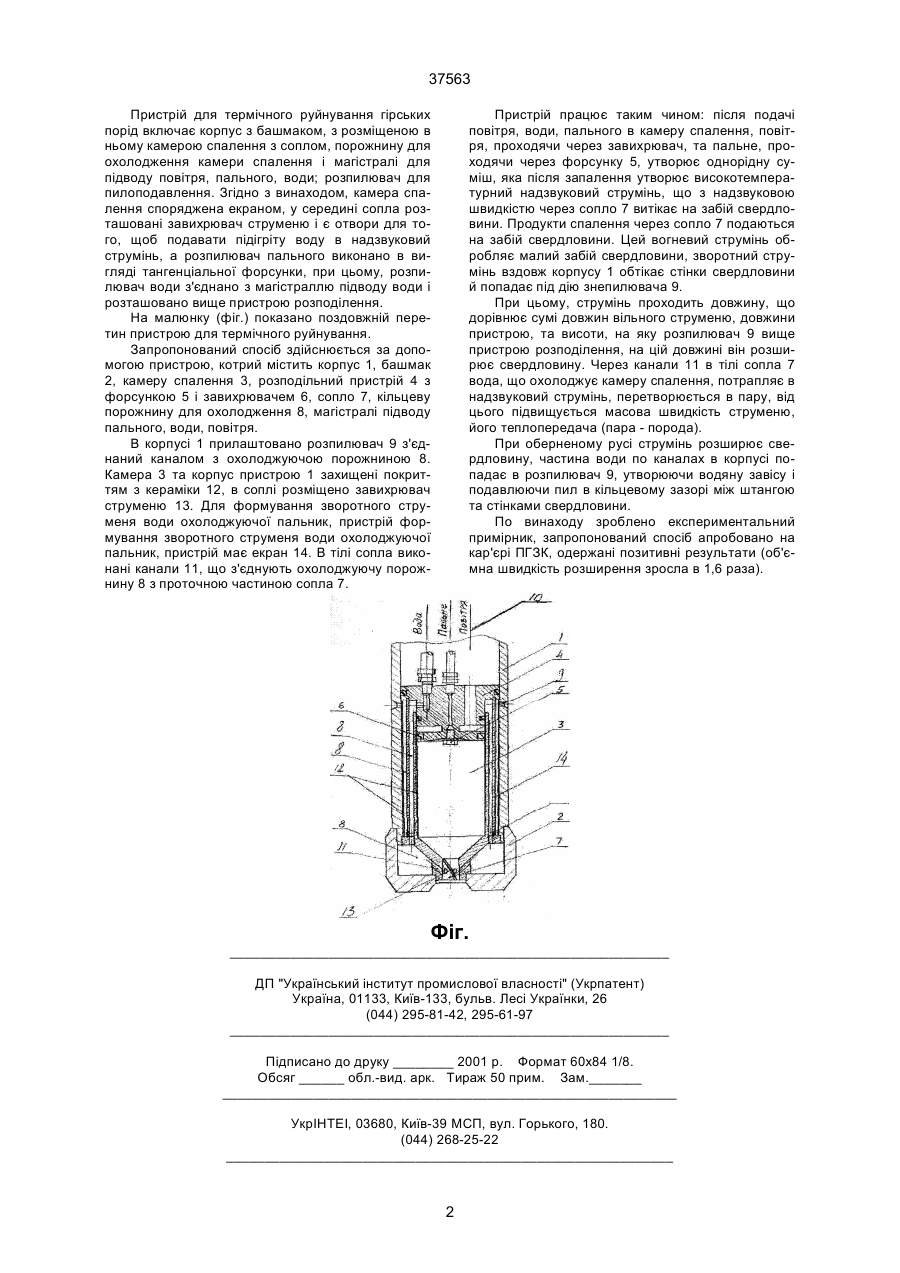

1. Спосіб термічного руйнування гірських порід включає подачу пального і повітря в камеру спалення, подачу води для охолодження цієї камери та пилоподавлення, спалення паливної суміші та подачу продуктів спалення з надзвуковою швидкістю на забій, відрізняється тим, що воду попередньо розділяють на два окремих потоки, частину, що призначена для охолодження камери 37563 Пристрій для термічного руйнування гірських порід включає корпус з башмаком, з розміщеною в ньому камерою спалення з соплом, порожнину для охолодження камери спалення і магістралі для підводу повітря, пального, води; розпилювач для пилоподавлення. Згідно з винаходом, камера спалення споряджена екраном, у середині сопла розташовані завихрювач струменю і є отвори для того, щоб подавати підігріту воду в надзвуковий струмінь, а розпилювач пального виконано в вигляді тангенціальної форсунки, при цьому, розпилювач води з'єднано з магістраллю підводу води і розташовано вище пристрою розподілення. На малюнку (фіг.) показано поздовжній перетин пристрою для термічного руйнування. Запропонований спосіб здійснюється за допомогою пристрою, котрий містить корпус 1, башмак 2, камеру спалення 3, розподільний пристрій 4 з форсункою 5 і завихрювачем 6, сопло 7, кільцеву порожнину для охолодження 8, магістралі підводу пального, води, повітря. В корпусі 1 прилаштовано розпилювач 9 з'єднаний каналом з охолоджуючою порожниною 8. Камера 3 та корпус пристрою 1 захищені покриттям з кераміки 12, в соплі розміщено завихрювач струменю 13. Для формування зворотного струменя води охолоджуючої пальник, пристрій формування зворотного струменя води охолоджуючої пальник, пристрій має екран 14. В тілі сопла виконані канали 11, що з'єднують охолоджуючу порожнину 8 з проточною частиною сопла 7. Пристрій працює таким чином: після подачі повітря, води, пального в камеру спалення, повітря, проходячи через завихрювач, та пальне, проходячи через форсунку 5, утворює однорідну суміш, яка після запалення утворює високотемпературний надзвуковий струмінь, що з надзвуковою швидкістю через сопло 7 витікає на забій свердловини. Продукти спалення через сопло 7 подаються на забій свердловини. Цей вогневий струмінь обробляє малий забій свердловини, зворотний струмінь вздовж корпусу 1 обтікає стінки свердловини й попадає під дію знепилювача 9. При цьому, струмінь проходить довжину, що дорівнює сумі довжин вільного струменю, довжини пристрою, та висоти, на яку розпилювач 9 вище пристрою розподілення, на цій довжині він розширює свердловину. Через канали 11 в тілі сопла 7 вода, що охолоджує камеру спалення, потрапляє в надзвуковий струмінь, перетворюється в пару, від цього підвищується масова швидкість струменю, його теплопередача (пара - порода). При оберненому русі струмінь розширює свердловину, частина води по каналах в корпусі попадає в розпилювач 9, утворюючи водяну завісу і подавлюючи пил в кільцевому зазорі між штангою та стінками свердловини. По винаходу зроблено експериментальний примірник, запропонований спосіб апробовано на кар'єрі ПГЗК, одержані позитивні результати (об'ємна швидкість розширення зросла в 1,6 раза). Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
