Офтальмологічний пристрій ємченка в.і.

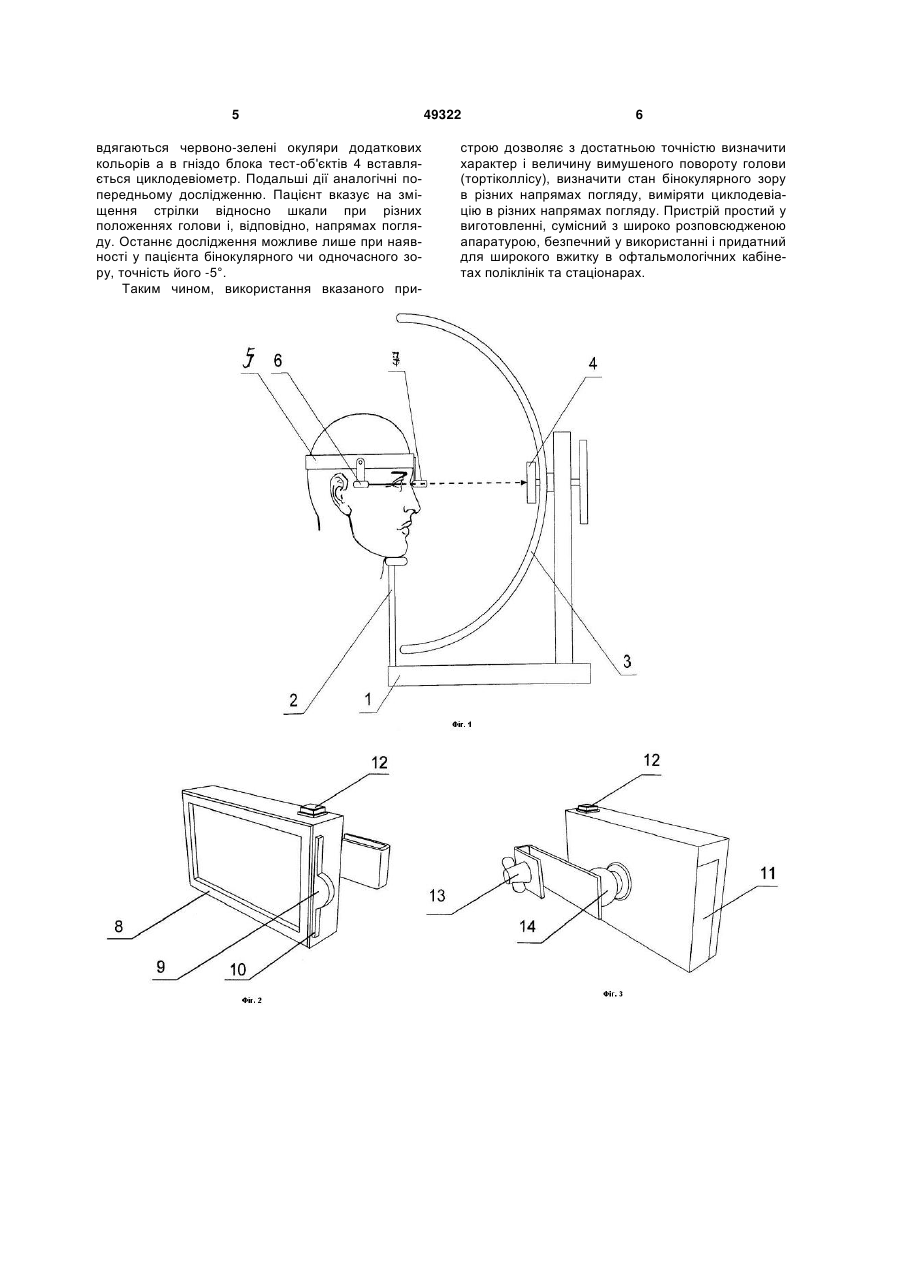

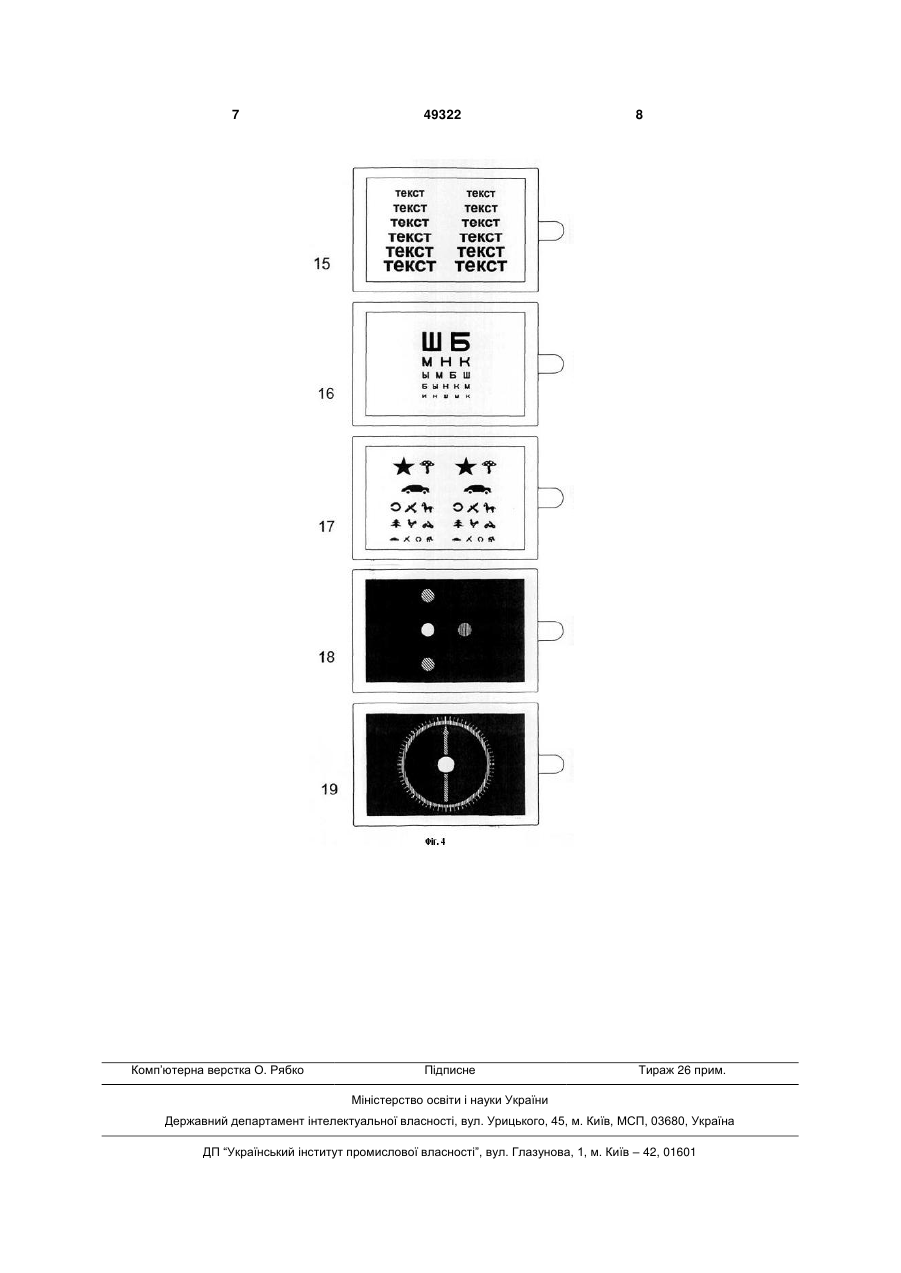

Офтальмологічний пристрій, який містить дуговий периметр з підголовником, виконаний з можливістю обертання дуги навколо осі, який відрізняється тим, що пристрій додатково містить наголов'я з джерелами когерентного світла, роз 3 об’єктів, виконаний у вигляді корпуса з джерелом світла всередині, з можливістю встановлення стандартних обойм в гніздо тест-об'єктів, при цьому блок тест-об'єктів закріплюється на дузі периметра в точці обертання дуги за допомогою фіксатора з можливістю обертатись незалежно від дуги периметра навколо тієї ж осі, що і дуга периметра, завдяки вузлові обертання. Завдяки тому, що пристрій складається з поголів’я з трьома джерелами когерентного світла, розміщеними по центру та по бокам голови на одному рівні і призначене для одягання на голову пацієнта, та з блока тест-об'єктів з набором тестоб'єктів, розміщеного в центрі дуги дугового периметра, досягається визначення вимушеного положення голови, наявність чотитьохточкового кольоротеста, який у вигляді тест-об'єкта вставляють в гніздо блока тест-об'єктів та червоно-зелених окулярів ( на Фіг. не позначені) досягається можливість здійснювати визначення стану бінокулярного зору . Визначення циклодевіації здійснюють шляхом кольорового циклодевіометра, який у вигляді тест-об'єкта вставляють в гніздо блока тестоб'єктів Сутність корисної моделі пояснюють Фіг.1 -4, де на Фіг.1 зображено запропонований пристрій, на Фіг.2, 3 - блок тест-об'єктів, на Фіг.4 - оптотипи різних видів. Пристрій, що заявляється, містить дуговий периметра 1 з підголівником 2, в центрі обертання дуги 3 якого встановлено блок тест-об'єктів 4. Пристрій має поголів’я 5 з трьома джерелами когерентного світла, розміщеними по бокам 6 та центру 7 на одному рівні. В комплект входять червоно-зелені окуляри додаткових кольорів (на схемі умовно не показані). Блок тест-об'єктів 4 (Фіг.2, 3) виконано у вигляді корпуса 8 з джерелом світла всередині, яке створює рівномірне освітлення тест-об'єктів, розміщених в стандартних обоймах 9, які виконані з можливістю установки в гніздо 10 тест-об'єктів під передньою кришкою корпуса 8. Джерело світла живиться від автономного блоку живлення, розміщеного всередині корпусу 8 під кришкою 11, і вмикається вимикачем 12. Блок тест-об'єктів 4 закріплюється на дузі 3 периметра в точці обертання дуги за допомогою фіксатора 13, причому, блок тест-об'єктів здатний обертатись незалежно від дуги периметра навколо тієї ж осі, що і дуга периметра, завдяки вузлові обертання 14. Тест-об'єкти (Фіг.3) являють собою металічні чотирикутні рамки з вушком в яких розміщено на матовому безбарвному фоні тестовий текст 15, оптотипи у вигляді літер 16, малюнків 17, кольоротест - чотири круглих матових світлофільтра: два зелених (смуга пропускання 520-540нм), один червоний (смуга пропускання 540-660нм), і один 18 безбарвний, розміщених на чорному фоні, циклофорометр, що являє собою кругову градусну шкалу (ціна поділки 5°), яка являє собою червоний матовий світлофільтр, стрілку зеленого кольору і, розмішений центрально, безбарвний круглий матовий фільтр 19, розміщені на чорному фоні. Дослідження за допомогою описаного пристрою здійснюється в затемненій кімнаті наступ 49322 4 ним чином. Для визначення вимушеного положення голови (Фіг.1) голова пацієнта з одягненим поголів’ям 5 встановлюється на підголівник периметра 2, в гніздо блока тест-об'єкта 4 вставляється тест-об'єкт з текстом чи оптотипами, для фіксації поглядом пацієнта, вмикається освітлення блока тест-об'єкта та джерел когерентного світла 6, 7 поголів’я 5. Дуга 3 периметра встановлюється вертикально. Пацієнта просять читати найменший текст, який він може бачити чи називати відповідні оптотипи. При відсутності повороту голови по вертикалі світлова пляма від джерела когерентного світла 7, розміщеного по центру опиниться посередині передньої поверхні блока тест-об'єктів 4. Напрям погляду зображено пунктирною стрілкою на Фіг.1. При повороті голови по вертикалі світлова пляма від джерга когерентного світла 7, розміщеного по центру опиниться на дузі периметра і вкаже кут повороту голови в градусах по шкалі дуги. Для визначення горизонтального повороту голови пацієнта дуга З периметра встановлюється горизонтально, блок тест-об'єктів 4 обертається відповідно, щоб зберегти горизонтальне положення тексту тест-об'єкта 4. Пацієнта, з вдягненим поголів’ям 5 просять читати найменший текст, який він може бачити чи називати відповідні оптотипи. При відсутності повороту голови по горизонталі світлові плями від джерел когерентного світла 6, 7 опиняться на дузі 3 периметра, причому, середня з них буде посередині передньої поверхні блока тест-об'єктів 4. При повороті голови по горизонталі світлові плями від джерел когерентного світла будуть 6, 7, відповідно, зміщені відносно дуги 3 периметра, при цьому, середня з них вкаже кут повороту голови в градусах по шкалі дуги. Для визначення нахилу голови пацієнта (обертання навколо сагітальної осі), дуга 3 периметра обертається доки світлові плями від джерел когерентного світла 6, 7 опиниться на дузі 3 периметра, на рівні площини дуги. При цьому, пацієнта, з вдягненим поголів’ям 5 просять читати найменший текст, який він може бачити чи називати відповідні оптотипи. Кут між площиною дуги 3 і горизонталлю виміряна в градусах з допомогою кутоміра периметра і є кут нахилу голови. Точність описаних вимірювань - 5°. Для визначення стану бінокулярного зору в різних напрямках погляду на голову пацієнта крім поголів’я вдягаються червоно-зелені окуляри додаткових кольорів а в гніздо блока тест-об'єктів 4 вставляється кольоротест. Положення голови пацієнта контролюється за допомогою джерел когерентного світла 6, 7, світлові плями від яких на дузі периметра вказують на який кут в кожній з трьох площин (вертикальній, горизонтальній, фронтальній) нахилена голова. Пацієнт повинен розглядати освітлений кольоротест, який він може сприймати по різному, в залежності від стану бінокулярного зору. Змінюючи положення голови пацієнта на підголівникові і, відповідно, змінюючи напрям його погляду можна визначити стан бінокулярного зору в цих напрямах погляду. Для визначення циклодевіації в різних напрямках погляду на голову пацієнта крім поголів’я 5 вдягаються червоно-зелені окуляри додаткових кольорів а в гніздо блока тест-об'єктів 4 вставляється циклодевіометр. Подальші дії аналогічні попередньому дослідженню. Пацієнт вказує на зміщення стрілки відносно шкали при різних положеннях голови і, відповідно, напрямах погляду. Останнє дослідження можливе лише при наявності у пацієнта бінокулярного чи одночасного зору, точність його -5°. Таким чином, використання вказаного при 49322 6 строю дозволяє з достатньою точністю визначити характер і величину вимушеного повороту голови (тортіколлісу), визначити стан бінокулярного зору в різних напрямах погляду, виміряти циклодевіацію в різних напрямах погляду. Пристрій простий у виготовленні, сумісний з широко розповсюдженою апаратурою, безпечний у використанні і придатний для широкого вжитку в офтальмологічних кабінетах поліклінік та стаціонарах. 7 Комп’ютерна верстка О. Рябко 49322 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
