Викопувальний орган коренезбиральної машини

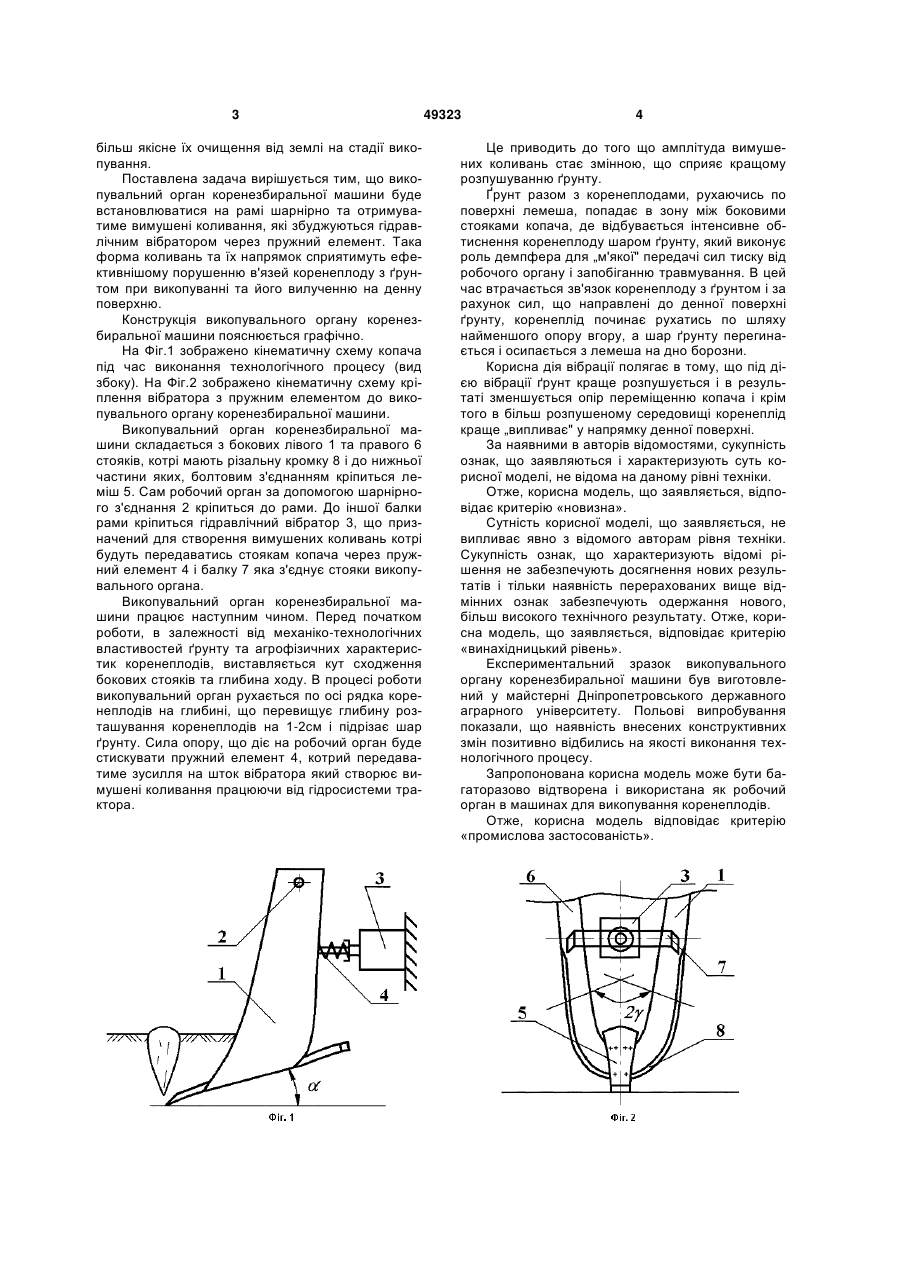

1. Викопувальний орган коренезбиральної машини, що включає стояки-ножі які являють собою криволінійну розгортну поверхню і з'єднані в 3 більш якісне їх очищення від землі на стадії викопування. Поставлена задача вирішується тим, що викопувальний орган коренезбиральної машини буде встановлюватися на рамі шарнірно та отримуватиме вимушені коливання, які збуджуються гідравлічним вібратором через пружний елемент. Така форма коливань та їх напрямок сприятимуть ефективнішому порушенню в'язей коренеплоду з ґрунтом при викопуванні та його вилученню на денну поверхню. Конструкція викопувального органу коренезбиральної машини пояснюється графічно. На Фіг.1 зображено кінематичну схему копача під час виконання технологічного процесу (вид збоку). На Фіг.2 зображено кінематичну схему кріплення вібратора з пружним елементом до викопувального органу коренезбиральної машини. Викопувальний орган коренезбиральної машини складається з бокових лівого 1 та правого 6 стояків, котрі мають різальну кромку 8 і до нижньої частини яких, болтовим з'єднанням кріпиться леміш 5. Сам робочий орган за допомогою шарнірного з'єднання 2 кріпиться до рами. До іншої балки рами кріпиться гідравлічний вібратор 3, що призначений для створення вимушених коливань котрі будуть передаватись стоякам копача через пружний елемент 4 і балку 7 яка з'єднує стояки викопувального органа. Викопувальний орган коренезбиральної машини працює наступним чином. Перед початком роботи, в залежності від механіко-технологічних властивостей ґрунту та агрофізичних характеристик коренеплодів, виставляється кут сходження бокових стояків та глибина ходу. В процесі роботи викопувальний орган рухається по осі рядка коренеплодів на глибині, що перевищує глибину розташування коренеплодів на 1-2см і підрізає шар ґрунту. Сила опору, що діє на робочий орган буде стискувати пружний елемент 4, котрий передаватиме зусилля на шток вібратора який створює вимушені коливання працюючи від гідросистеми трактора. 49323 4 Це приводить до того що амплітуда вимушених коливань стає змінною, що сприяє кращому розпушуванню ґрунту. Ґрунт разом з коренеплодами, рухаючись по поверхні лемеша, попадає в зону між боковими стояками копача, де відбувається інтенсивне обтиснення коренеплоду шаром ґрунту, який виконує роль демпфера для „м'якої" передачі сил тиску від робочого органу і запобіганню травмування. В цей час втрачається зв'язок коренеплоду з ґрунтом і за рахунок сил, що направлені до денної поверхні ґрунту, коренеплід починає рухатись по шляху найменшого опору вгору, а шар ґрунту перегинається і осипається з лемеша на дно борозни. Корисна дія вібрації полягає в тому, що під дією вібрації ґрунт краще розпушується і в результаті зменшується опір переміщенню копача і крім того в більш розпушеному середовищі коренеплід краще „випливає" у напрямку денної поверхні. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію «новизна». Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію «винахідницький рівень». Експериментальний зразок викопувального органу коренезбиральної машини був виготовлений у майстерні Дніпропетровського державного аграрного університету. Польові випробування показали, що наявність внесених конструктивних змін позитивно відбились на якості виконання технологічного процесу. Запропонована корисна модель може бути багаторазово відтворена і використана як робочий орган в машинах для викопування коренеплодів. Отже, корисна модель відповідає критерію «промислова застосованість». 5 Комп’ютерна верстка А. Крижанівський 49323 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
