Пристрій офтальмологічний

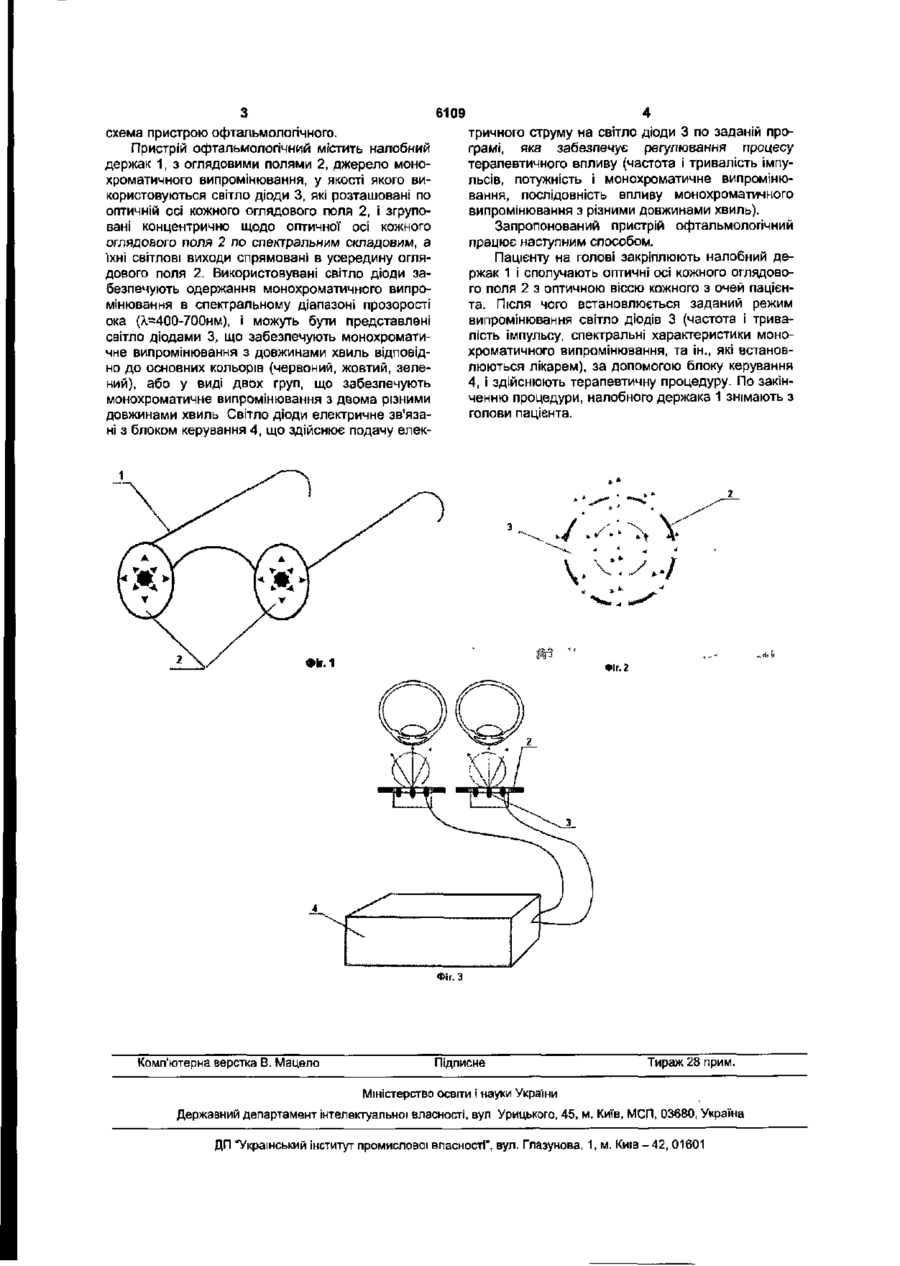

Пристрій офтальмологічний, який містить налобний держак з оглядовими полями і джерело монохроматичного випромінювання, оптично зв'язане з оглядовими полями налобного держака, який відрізняється тим, що джерело монохроматичного випромінювання виконано зі світлодіодів, згрупованих концентрично відносно оптичної осі кожного оглядового поля налобного держака по спектральних складових. Корисна модель відноситься до фізіотерапевтичної техніки, і призначена для терапії очних захворювань. З існуючого рівня техніки, який відноситься до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак, є пристрій офтальмологічний, який містить налобного держака з оглядовими полями, і джерело монохроматичного випромінювання, у якості якого використовують лазер, зв'язаний світловодом через світлофільтр і орган регулювання кутових розмірів монохроматичного променя, з оглядовими полями налобного держака [Офтальмологічна приставка ОП-5 Паспорт на виріб]. Корисна модель, яка заявляється, збігається з відомим пристроєм офтальмологічним по наступній сукупності істотних ознак, а саме: містить налобний держак і джерело монохроматичного випромінювання, оптично зв'язаний з оглядовими полями налобного держака. Однак відомий пристрій офтальмологічний не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, яка не забезпечує збереження оптичних властивостей лазерного променя (когерентність, поляризація, спрямованість, та ін.) із-за наявності елементів оптичної системи, що передають монохроматичне випромінювання на оглядові поля налобного держака, а терапевтичний вплив здійснюється тільки обраною спектральною складовою лазерного випромінювання, і залишається незмінним в процесі функціонування пристрою офтальмологічного, що знижує його терапевтичні можливості, а так само великі габарити пристрою, що уможливлює проведення таких процедур тільки в умовах клініки. Задача, на рішення якої спрямована корисна модель складається в удосконаленні пристрою офтальмологічного, шляхом зміни його конструкції', що дозволить здійснювати терапевтичний вплив без зміни оптичних властивостей монохроматичного випромінювання, і дозволить здійснювати терапевтичний вплив з використанням монохроматичного випромінювання з різними довжинами хвиль, знизить його габаритні розміри, що забезпечить автономність корисної моделі, яка заявляється. Поставлена задача вирішується в пристрої офтальмологічному, який містить налобного держака з оглядовими полями і джерело монохроматичного випромінювання, оптично зв'язане з оглядовими полями налобного держака тим, що згідно предмета корисної моделі, джерело монохроматичного випромінювання виконано зі світло діодів, згрупованих концентрично відносно оптичної осі кожного оглядового поля налобного держака по спектральних складових. Корисна модель, яка заявляється, в обсязі сукупності істотних ознак, забезпечує технічний результат, який складається в забезпеченні терапевтичного впливу без зміни оптичних властивостей монохроматичного випромінювання, І можливість зміни довгі хвилі монохроматичного випромінювання в процесі терапевтичного впливу. Пристрій офтальмологічний, який заявляється, пояснюється кресленнями, які приведені на: Фіг.1 загальний вид пристрою офтальмологічного, Фіг.2 - оглядове поле налобного держака, Фіг.З - блок О) о S 6109 тричного струму на світло діоди 3 по заданій програмі, яка забезпечує регулювання процесу терапевтичного впливу (частота і тривалість імпульсів, потужність і монохроматичне випромінювання, послідовність впливу монохроматичного випромінювання з різними довжинами хвиль). Запропонований пристрій офтальмологічний працює наступним способом. Пацієнту на голові закріплюють налобний держак 1 і сполучають оптичні осі кожного оглядового поля 2 з оптичною віссю кожного з очей пацієнта. Після ЧОГО встановлюється заданий режим випромінювання світло діодів 3 (частота і тривалість імпульсу, спектральні характеристики монохроматичного випромінювання, та ін., які встановлюються лікарем), за допомогою блоку керування 4, і здійснюють терапевтичну процедуру. По закінченню процедури, налобного держака 1 знімають з голови пацієнта. схема пристрою офтальмологічного. Пристрій офтальмолопчний містить налобний держак 1, з оглядовими полями 2, джерело монохроматичного випромінювання, у якості якого використовуються світло діоди 3, які розташовані по оптичній осі кожного оглядового поля 2, і згруповані концентрично щодо оптичної осі кожного оглядового поля 2 по спектральним складовим, а їхні світлові виходи спрямовані в усередину оглядового поля 2. Використовувані світло діоди забезпечують одержання монохроматичного випромінювання в спектральному діапазоні прозорості ока (А=400-700нм), і можуть бути представлені світло діодами 3, що забезпечують монохроматичне випромінювання з довжинами хвиль відповідно до основних кольорів (червоний, жовтий, зелений), або у виді двох груп, що забезпечують монохроматичне випромінювання з двома різними довжинами хвиль Світло діоди електричне зв'язані з блоком керування 4, що здійснює подачу елек ФІГ.1 Фіг. 2 Фіг. З Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
