Датчик контролю аварійного режиму роботи фільтра-15

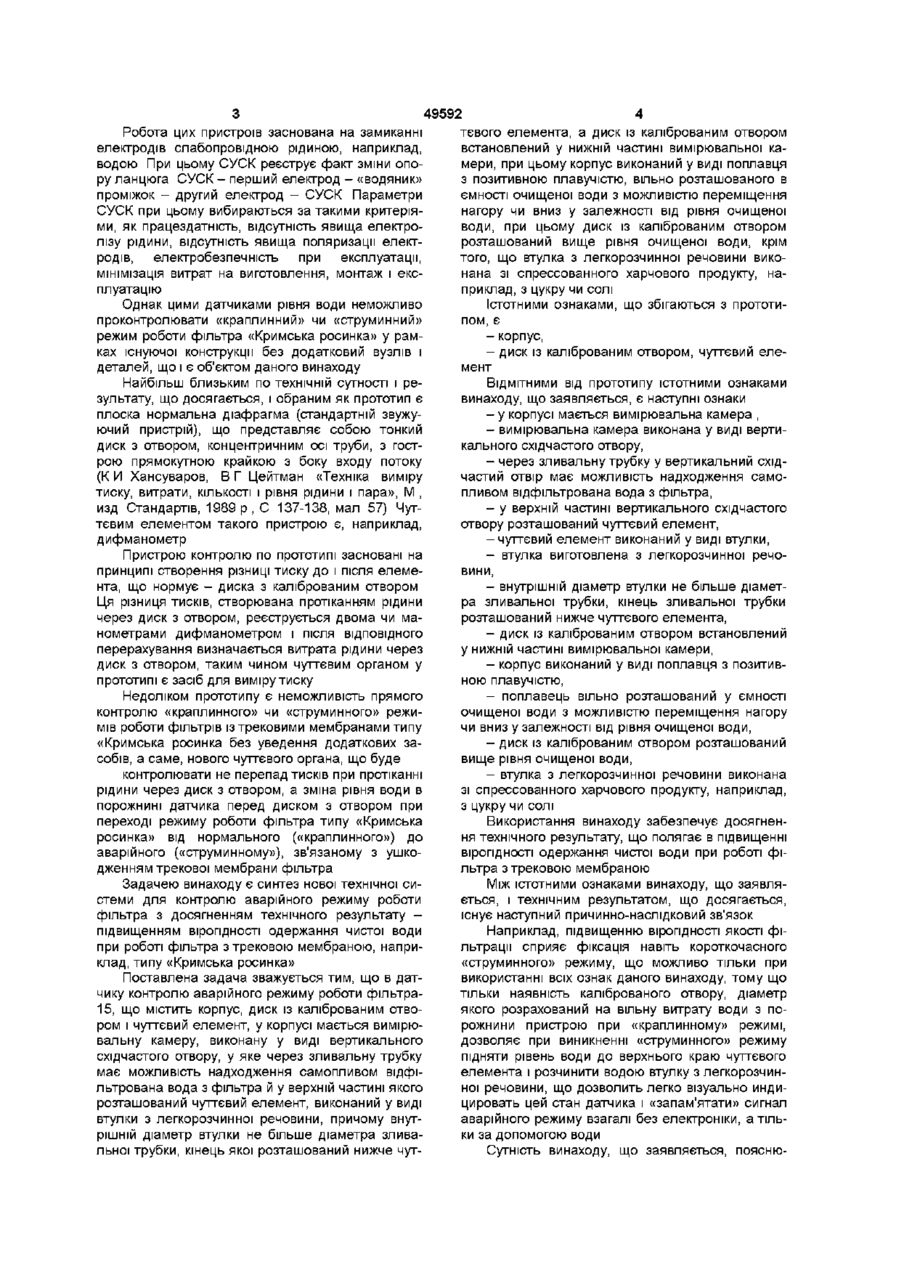

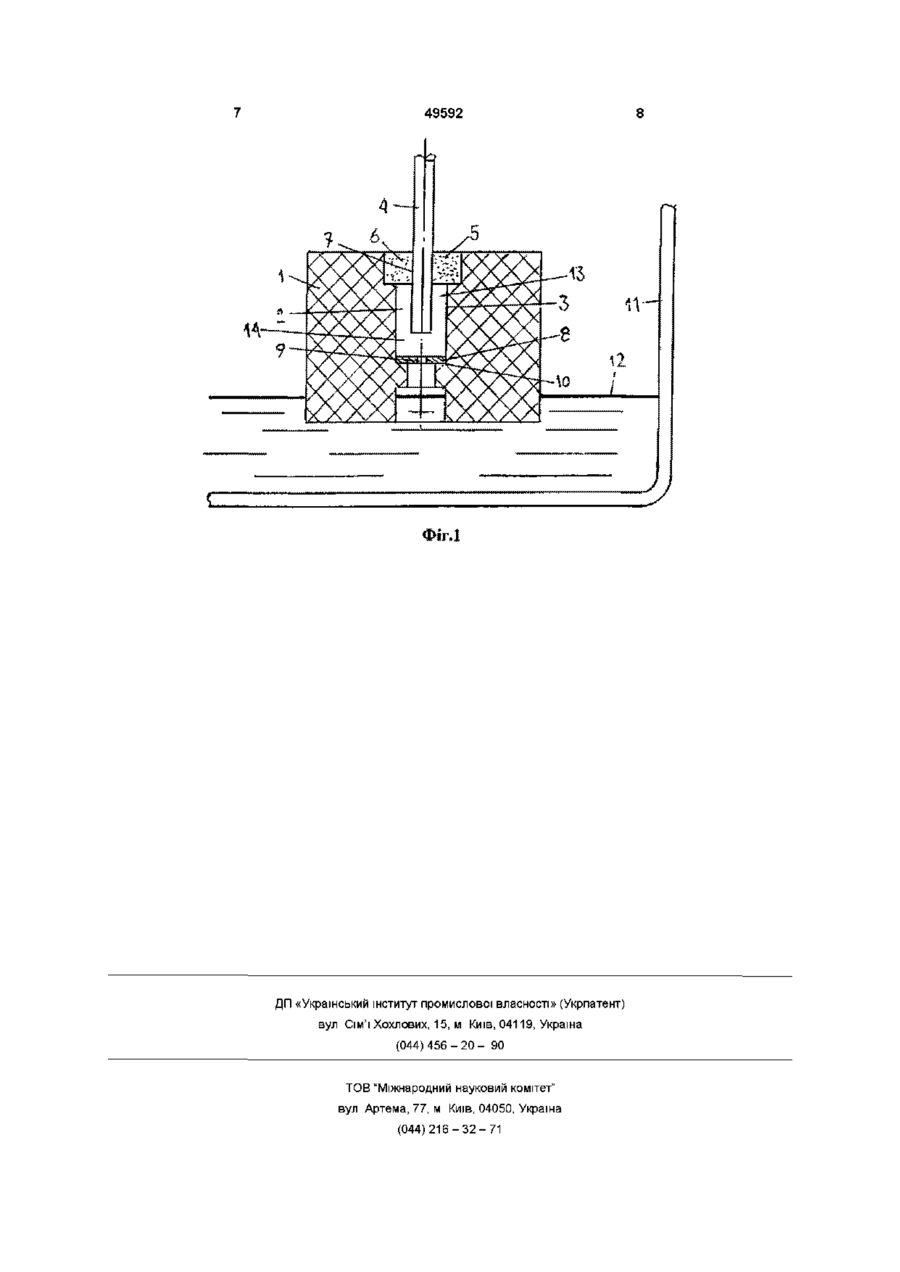

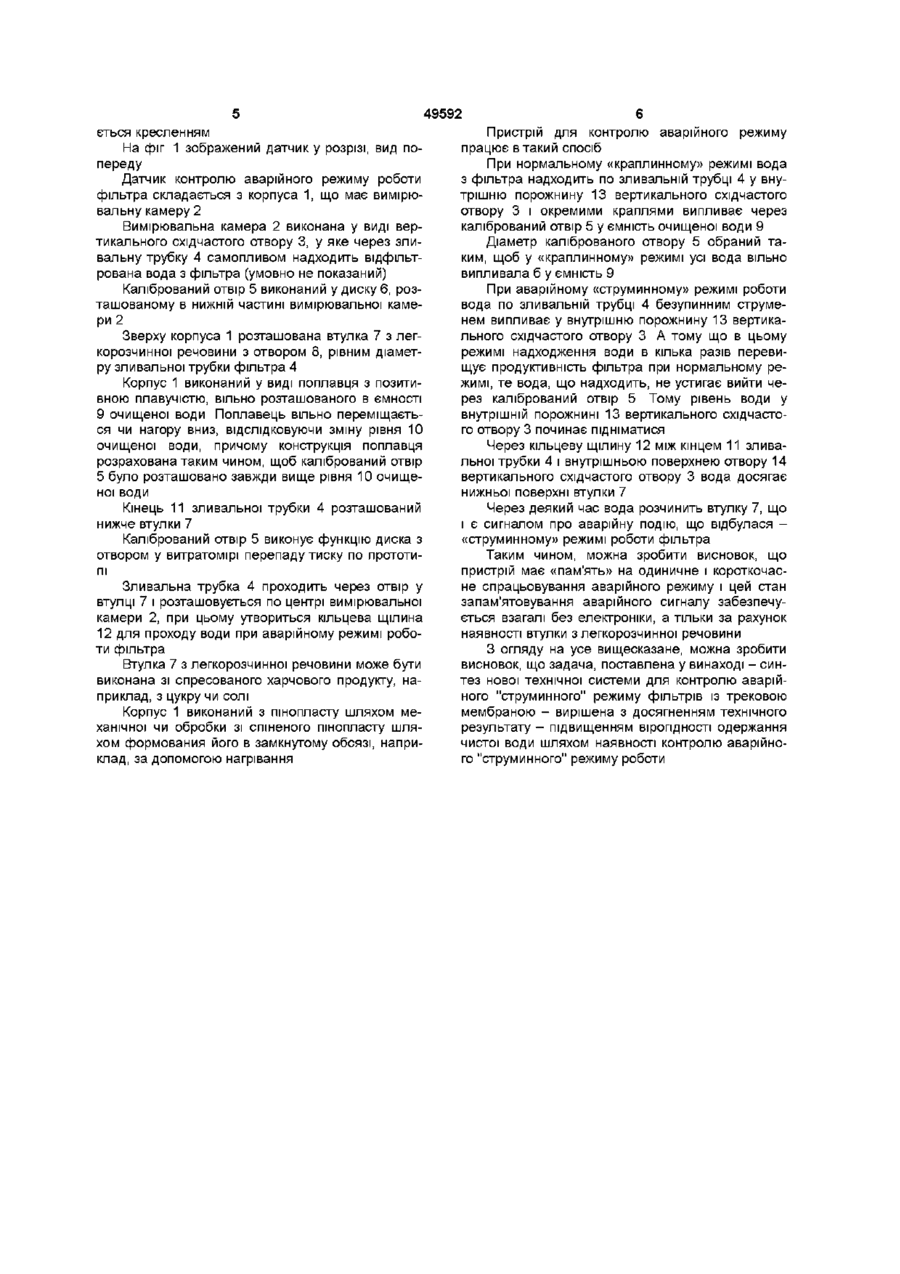

1 Датчик контролю аварійного режиму роботи фільтра, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що корпус має вимірювальну камеру, виконану у вигляді вертикального східчастого отвору, у який через зливальну трубку має можливість надходження самопливом відфільтрована вода з фільтра і у верхній частині якого розташований чутливий елемент, виконаний у вигляді втулки з легкорозчинної речовини, причому внутрішній діаметр втулки не більший діаметра зливальної трубки, кінець якої розташований нижче чутливого елемента, а диск із каліброваним отвором встановлений у нижній частині вимірювальної камери, при цьому корпус виконаний у вигляді поплавця з позитивною плавучістю, вільно розташованого в ємності очищеної води з можливістю переміщення нагору або донизу залежно від рівня очищеної води, при цьому диск із каліброваним отвором розташований вище рівня очищеної води 2 Датчик по п 1, який відрізняється тим, що втулка з легкорозчинної речовини виконана зі спресованого харчового продукту, наприклад з цукру чи солі Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран ( далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15 л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроелемента) неочищена вода через це уш кодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Загальновідомі кондуктометричні датчики рівня води (наприклад, "Електроконтактний пристрій контролю рівня електропровідних рідин", вып З, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М , Информэлектро, 1989 р, В Золотарь, "Тринисторний регулятор рівня води", М , журн "Радіо", 1987 р , №5, с 60, а с СРСР №1059497, "Сигналізатор провідності", МПК З G 01 N 27/02, БИ №45, 1983 р і ін ), що містять електроди, що знаходяться в ємності, схему керування, чи сигналізації контролю (далі по тексту - СУСК) і блок харчування ю 49592 4 Робота цих пристроїв заснована на замиканні тєвого елемента, а диск із каліброваним отвором електродів слабопровідною рідиною, наприклад, встановлений у нижній частині вимірювальної каводою При цьому СУСК реєструє факт зміни опомери, при цьому корпус виконаний у виді поплавця ру ланцюга СУСК - перший електрод - «водяник» з позитивною плавучістю, вільно розташованого в проміжок - другий електрод - СУСК Параметри ємності очищеної води з можливістю переміщення СУСК при цьому вибираються за такими критеріянагору чи вниз у залежності від рівня очищеної ми, як працездатність, відсутність явища електроводи, при цьому диск із каліброваним отвором лізу рідини, відсутність явища поляризації електрозташований вище рівня очищеної води, крім родів, електробезпечність при експлуатації, того, що втулка з легкорозчинної речовини викомінімізація витрат на виготовлення, монтаж і екснана зі спрессованного харчового продукту, наплуатацію приклад, з цукру чи солі Однак цими датчиками рівня води неможливо Істотними ознаками, що збігаються з прототипроконтролювати «краплинний» чи «струминний» пом, є режим роботи фільтра «Кримська росинка» у рам- корпус, ках існуючої конструкції без додатковий вузлів і - диск із каліброваним отвором, чуттєвий еледеталей, що і є об'єктом даного винаходу мент Найбільш близьким по технічній сутності і реВІДМІТНИМИ ВІД прототипу істотними ознаками зультату, що досягається, і обраним як прототип є винаходу, що заявляється, є наступні ознаки плоска нормальна діафрагма (стандартній звужу- у корпусі мається вимірювальна камера , ючий пристрій), що представляє собою тонкий - вимірювальна камера виконана у виді вертидиск з отвором, концентричним осі труби, з госткального східчастого отвору, рою прямокутною крайкою з боку входу потоку - через зливальну трубку у вертикальний схід(К И Хансуваров, В Г Цейтман «Техніка виміру частий отвір має можливість надходження самотиску, витрати, КІЛЬКОСТІ І рівня рідини і пара», М , пливом відфільтрована вода з фільтра, изд Стандартів, 1989 р, С 137-138, мал 57) Чут- у верхній частині вертикального східчастого тєвим елементом такого пристрою є, наприклад, отвору розташований чуттєвий елемент, дифманометр - чуттєвий елемент виконаний у виді втулки, Пристрою контролю по прототипі засновані на - втулка виготовлена з легкорозчинної речопринципі створення різниці тиску до і після елемевини, нта, що нормує - диска з каліброваним отвором - внутрішній діаметр втулки не більше діаметЦя різниця тисків, створювана протіканням рідини ра зливальної трубки, кінець зливальної трубки через диск з отвором, реєструється двома чи марозташований нижче чуттєвого елемента, нометрами дифманометром і після ВІДПОВІДНОГО - диск із каліброваним отвором встановлений перерахування визначається витрата рідини через у нижній частині вимірювальної камери, диск з отвором, таким чином чуттєвим органом у - корпус виконаний у виді поплавця з позитивпрототипі є засіб для виміру тиску ною плавучістю, Недоліком прототипу є неможливість прямого - поплавець вільно розташований у ємності контролю «краплинного» чи «струминного» режиочищеної води з можливістю переміщення нагору мів роботи фільтрів із трековими мембранами типу чи вниз у залежності від рівня очищеної води, «Кримська росинка без уведення додаткових за- диск із каліброваним отвором розташований собів, а саме, нового чуттєвого органа, що буде вище рівня очищеної води, контролювати не перепад тисків при протіканні - втулка з легкорозчинної речовини виконана рідини через диск з отвором, а зміна рівня води в зі спрессованного харчового продукту, наприклад, порожнині датчика перед диском з отвором при з цукру чи солі переході режиму роботи фільтра типу «Кримська Використання винаходу забезпечує досягненросинка» від нормального («краплинного») до ня технічного результату, що полягає в підвищенні аварійного («струминному»), зв'язаному з ушковірогідності одержання чистої води при роботі фідженням трекової мембрани фільтра льтра з трековою мембраною Задачею винаходу є синтез нової технічної сиМіж ІСТОТНИМИ ознаками винаходу, що заявлястеми для контролю аварійного режиму роботи ється, і технічним результатом, що досягається, фільтра з досягненням технічного результату існує наступний причинно-наслідковий зв'язок підвищенням вірогідності одержання чистої води Наприклад, підвищенню вірогідності якості фіпри роботі фільтра з трековою мембраною, наприльтрації сприяє фіксація навіть короткочасного клад, типу «Кримська росинка» «струминного» режиму, що можливо тільки при використанні всіх ознак даного винаходу, тому що Поставлена задача зважується тим, що в даттільки наявність каліброваного отвору, діаметр чику контролю аварійного режиму роботи фільтраякого розрахований на вільну витрату води з по15, що містить корпус, диск із каліброваним отворожнини пристрою при «краплинному» режимі, ром і чуттєвий елемент, у корпусі мається вимірюдозволяє при виникненні «струминного» режиму вальну камеру, виконану у виді вертикального підняти рівень води до верхнього краю чуттєвого східчастого отвору, у яке через зливальну трубку елемента і розчинити водою втулку з легкорозчинмає можливість надходження самопливом відфіної речовини, що дозволить легко візуально индильтрована вода з фільтра й у верхній частині якого цировать цей стан датчика і «запам'ятати» сигнал розташований чуттєвий елемент, виконаний у виді аварійного режиму взагалі без електроніки, а тільвтулки з легкорозчинної речовини, причому внутки за допомогою води рішній діаметр втулки не більше діаметра зливальної трубки, кінець якої розташований нижче чутСутність винаходу, що заявляється, поясню 49592 ється кресленням На фіг 1 зображений датчик у розрізі, вид попереду Датчик контролю аварійного режиму роботи фільтра складається з корпуса 1, що має вимірювальну камеру 2 Вимірювальна камера 2 виконана у виді вертикального східчастого отвору 3, у яке через зливальну трубку 4 самопливом надходить відфільтрована вода з фільтра (умовно не показаний) Калібрований отвір 5 виконаний у диску 6, розташованому в нижній частині вимірювальної камери 2 Зверху корпуса 1 розташована втулка 7 з легкорозчинної речовини з отвором 8, рівним діаметру зливальної трубки фільтра 4 Корпус 1 виконаний у виді поплавця з позитивною плавучістю, вільно розташованого в ємності 9 очищеної води Поплавець вільно переміщається чи нагору вниз, відслідковуючи зміну рівня 10 очищеної води, причому конструкція поплавця розрахована таким чином, щоб калібрований отвір 5 було розташовано завжди вище рівня 10 очищеної води Кінець 11 зливальної трубки 4 розташований нижче втулки 7 Калібрований отвір 5 виконує функцію диска з отвором у витратомірі перепаду тиску по прототипі Зливальна трубка 4 проходить через отвір у втулці 7 і розташовується по центрі вимірювальної камери 2, при цьому утвориться кільцева щілина 12 для проходу води при аварійному режимі роботи фільтра Втулка 7 з легкорозчинної речовини може бути виконана зі спресованого харчового продукту, наприклад, з цукру чи солі Корпус 1 виконаний з пінопласту шляхом механічної чи обробки зі спіненого пінопласту шляхом формования його в замкнутому обсязі, наприклад, за допомогою нагрівання 6 Пристрій для контролю аварійного режиму працює в такий спосіб При нормальному «краплинному» режимі вода з фільтра надходить по зливальній трубці 4 у внутрішню порожнину 13 вертикального східчастого отвору 3 і окремими краплями випливає через калібрований отвір 5 у ємність очищеної води 9 Діаметр каліброваного отвору 5 обраний таким, щоб у «краплинному» режимі усі вода вільно випливала б у ємність 9 При аварійному «струминному» режимі роботи вода по зливальній трубці 4 безупинним струменем випливає у внутрішню порожнину 13 вертикального східчастого отвору З А тому що в цьому режимі надходження води в кілька разів перевищує продуктивність фільтра при нормальному режимі, те вода, що надходить, не устигає вийти через калібрований отвір 5 Тому рівень води у внутрішній порожнині 13 вертикального східчастого отвору 3 починає підніматися Через кільцеву щілину 12 між кінцем 11 зливальної трубки 4 і внутрішньою поверхнею отвору 14 вертикального східчастого отвору 3 вода досягає нижньої поверхні втулки 7 Через деякий час вода розчинить втулку 7, що і є сигналом про аварійну подію, що відбулася «струминному» режимі роботи фільтра Таким чином, можна зробити висновок, що пристрій має «пам'ять» на одиничне і короткочасне спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу забезпечується взагалі без електроніки, а тільки за рахунок наявності втулки з легкорозчинної речовини З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварійного "струминного" режиму фільтрів із трековою мембраною - вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води шляхом наявності контролю аварійного "струминного" режиму роботи 49592 Д" А ФігЛ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
