Датчик контролю аварійного режиму роботи фільтра-24

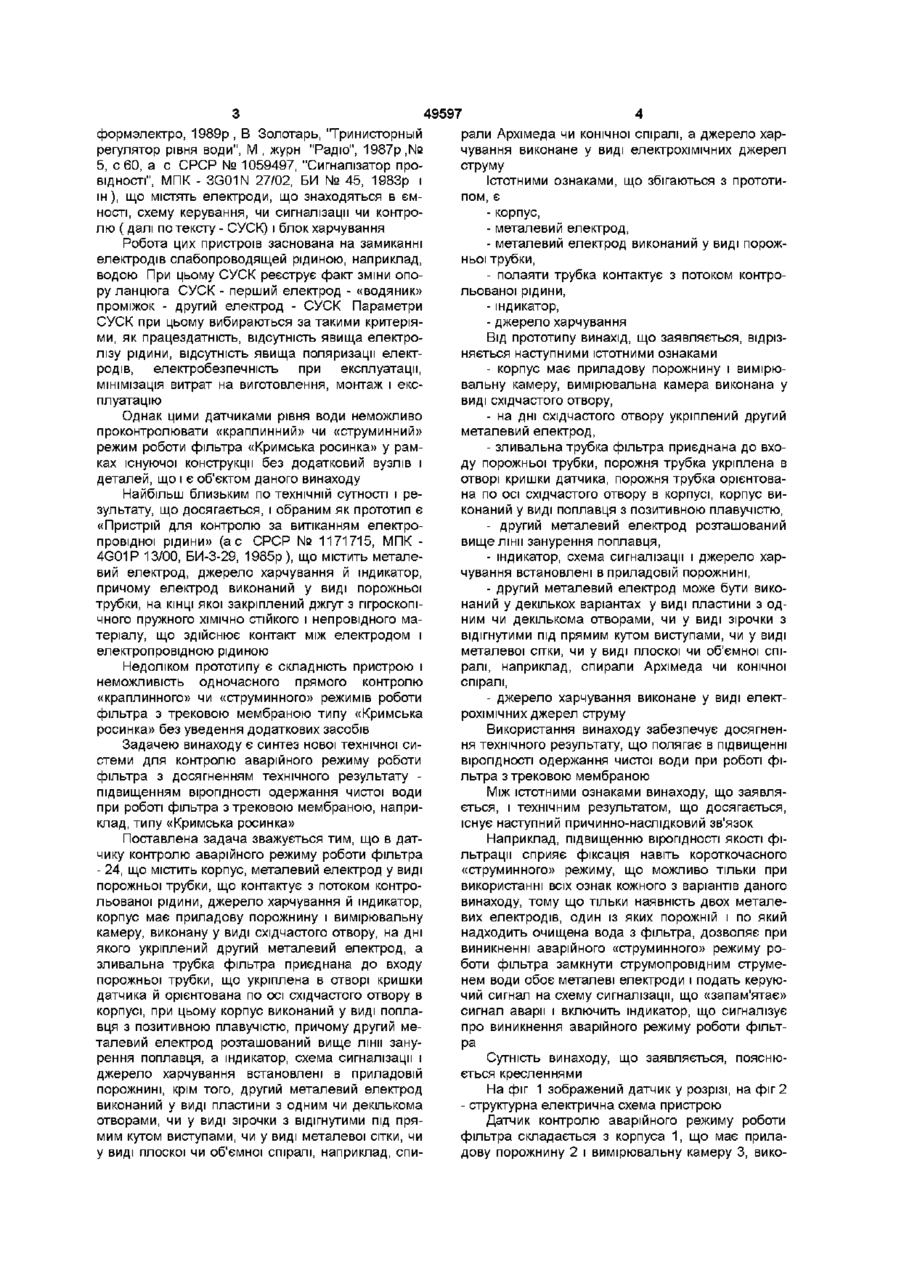

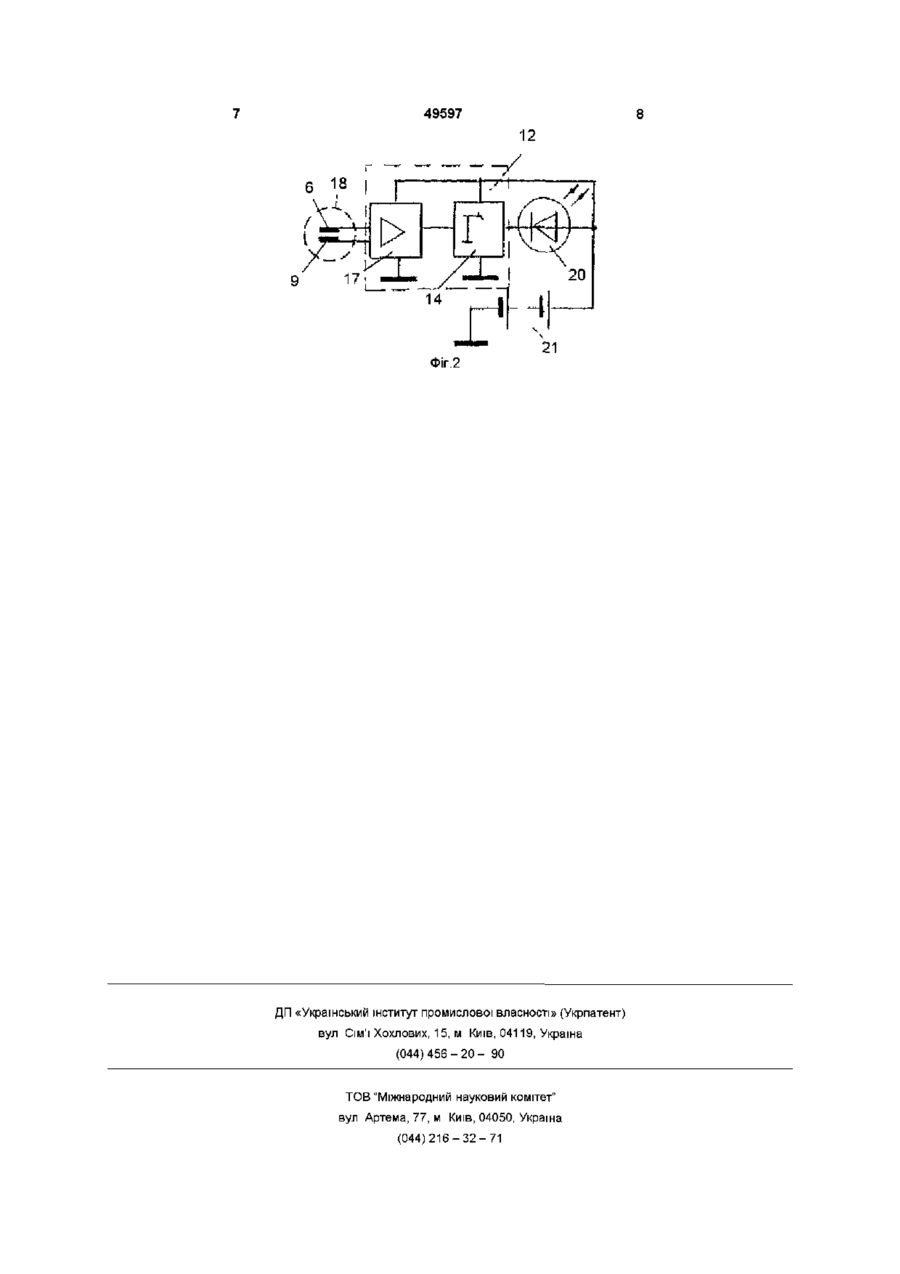

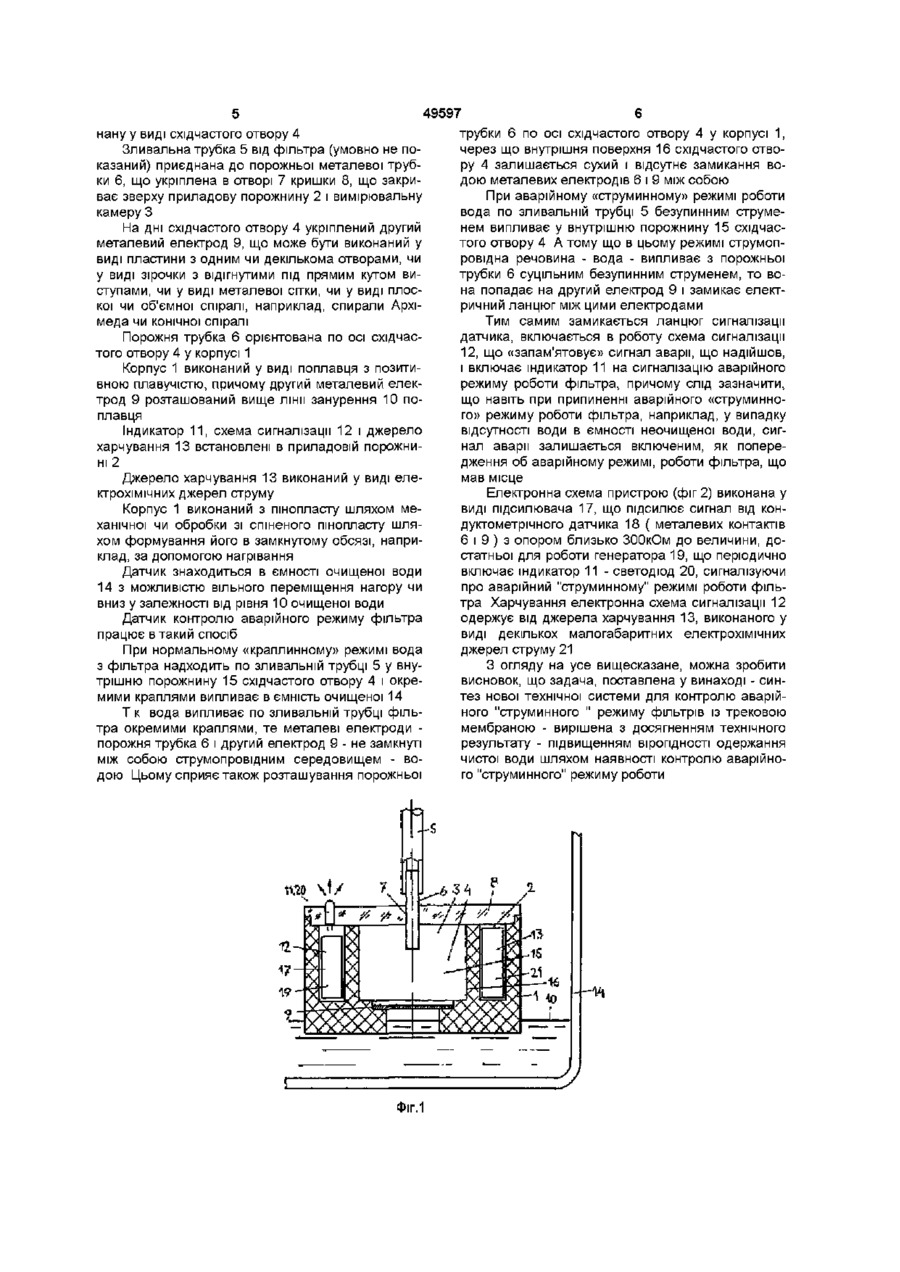

1 Датчик контролю аварійного режиму роботи фільтра, що містить корпус, металевий електрод, виконаний у вигляді порожнистої трубки, що контактує з потоком контрольованої рідини, індикатор і джерело живлення, який відрізняється тим, що корпус має приладову порожнину і вимірювальну камеру, виконану у вигляді східчастого отвору, на дні якого закріплений другий металевий електрод, а зливальна трубка фільтра приєднана до входу порожнистої трубки, що закріплена в отворі криш ки датчика і орієнтована по осі східчастого отвору у корпусі, при цьому корпус виконаний у вигляді поплавця з позитивною плавучістю, причому другий металевий електрод розташований вище лінії занурення поплавця, а індикатор, схема сигналізації і джерело живлення встановлені в приладовій порожнині 2 Датчик по п 1, який відрізняється тим, що другий металевий електрод виконаний у вигляді пластини з одним або декількома отворами 3 Датчик по п 1, який відрізняється тим, що другий металевий електрод виконаний у вигляді зірочки з відігнутими під прямим кутом виступами 4 Датчик по п 1, який відрізняється тим, що другий металевий електрод виконаний у вигляді металевої сітки 5 Датчик по п 1, який відрізняється тим, що другий металевий електрод виконаний у вигляді плоскої або об'ємної спіралі, наприклад спіралі Архімеда або конічної спіралі 6 Датчик по п 1, який відрізняється тим, що джерело живлення виконано у вигляді електрохімічних джерел струму 1 Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроєлемента) не очищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Загальновідомі кондуктометрічни датчики рівня води (наприклад, "Электроконтактные пристрою контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М, Ин ю 49597 формэлектро, 1989р, В Золотарь, "Тринисторный регулятор рівня води", М , журн "Радіо", 1987р,№ 5, с 60, а с СРСР № 1059497, "Сигналізатор провідності", МПК - 3G01N 27/02, БИ № 45, 1983р і ш), що містять елеісгроди, що знаходяться в ємності, схему керування, чи сигналізації чи контролю ( далі по тексту - СУСК) і блок харчування Робота цих пристроїв заснована на замиканні електродів слабопроводящей рідиною, наприклад, водою При цьому СУСК реєструє факт зміни опору ланцюга СУСК - перший електрод - «водяник» проміжок - другий електрод - СУСК Параметри СУСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей, що і є об'єктом даного винаходу Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є «Пристрій для контролю за витіканням електропровідної рідини» (ас СРСР № 1171715, МПК 4G01P 13/00, БИ-3-29, 1985р), що містить металевий електрод, джерело харчування й індикатор, причому електрод виконаний у виді порожньої трубки, на КІНЦІ якої закріплений джгут з гігроскопічного пружного ХІМІЧНО стійкого і непровідного матеріалу, що здійснює контакт між електродом і електропровідною рідиною Недоліком прототипу є складність пристрою і неможливість одночасного прямого контролю «краплинного» чи «струминного» режимів роботи фільтра з трековою мембраною типу «Кримська росинка» без уведення додаткових засобів Задачею винаходу є синтез нової технічної системи для контролю аварійного режиму роботи фільтра з досягненням технічного результату підвищенням вірогідності одержання чистої води при роботі фільтра з трековою мембраною, наприклад, типу «Кримська росинка» Поставлена задача зважується тим, що в датчику контролю аварійного режиму роботи фільтра - 24, що містить корпус, металевий електрод у виді порожньої трубки, що контактує з потоком контрольованої рідини, джерело харчування й індикатор, корпус має приладову порожнину і вимірювальну камеру, виконану у виді східчастого отвору, на дні якого укріплений другий металевий електрод, а зливальна трубка фільтра приєднана до входу порожньої трубки, що укріплена в отворі кришки датчика й орієнтована по осі східчастого отвору в корпусі, при цьому корпус виконаний у виді поплавця з позитивною плавучістю, причому другий металевий електрод розташований вище лінії занурення поплавця, а індикатор, схема сигналізації і джерело харчування встановлені в приладовій порожнині, крім того, другий металевий електрод виконаний у виді пластини з одним чи декількома отворами, чи у виді зірочки з відігнутими під прямим кутом виступами, чи у виді металевої сітки, чи у виді плоскої чи об'ємної спіралі, наприклад, спи рали Архімеда чи конічної спіралі, а джерело харчування виконане у виді електрохімічних джерел струму Істотними ознаками, що збігаються з прототипом, є - корпус, - металевий електрод, - металевий електрод виконаний у виді порожньої трубки, - полаяти трубка контактує з потоком контрольованої рідини, - індикатор, - джерело харчування Від прототипу винахід, що заявляється, відрізняється наступними істотними ознаками - корпус має приладову порожнину і вимірювальну камеру, вимірювальна камера виконана у виді східчастого отвору, - на дні східчастого отвору укріплений другий металевий електрод, - зливальна трубка фільтра приєднана до входу порожньої трубки, порожня трубка укріплена в отворі кришки датчика, порожня трубка орієнтована по осі східчастого отвору в корпусі, корпус виконаний у виді поплавця з позитивною плавучістю, - другий металевий електрод розташований вище лінії занурення поплавця, - індикатор, схема сигналізації і джерело харчування встановлені в приладовій порожнині, - другий металевий електрод може бути виконаний у декількох варіантах у виді пластини з одним чи декількома отворами, чи у виді зірочки з відігнутими під прямим кутом виступами, чи у виді металевої сітки, чи у виді плоскої чи об'ємної спіралі, наприклад, спирали Архімеда чи конічної спіралі, - джерело харчування виконане у виді електрохімічних джерел струму Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі фільтра з трековою мембраною Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму, що можливо тільки при використанні всіх ознак кожного з варіантів даного винаходу, тому що тільки наявність двох металевих електродів, один із яких порожній і по який надходить очищена вода з фільтра, дозволяє при виникненні аварійного «струминного» режиму роботи фільтра замкнути струмопровідним струменем води обоє металеві електроди і подать керуючий сигнал на схему сигналізації, що «запам'ятає» сигнал аварії і включить індикатор, що сигналізує про виникнення аварійного режиму роботи фільтра Сутність винаходу, що заявляється, пояснюється кресленнями На фіг 1 зображений датчик у розрізі, на фіг 2 - структурна електрична схема пристрою Датчик контролю аварійного режиму роботи фільтра складається з корпуса 1, що має приладову порожнину 2 і вимірювальну камеру 3, вико 49597 нану у виді східчастого отвору 4 Зливальна трубка 5 від фільтра (умовно не показаний) приєднана до порожньої металевої трубки 6, що укріплена в отворі 7 кришки 8, що закриває зверху приладову порожнину 2 і вимірювальну камеру З На дні східчастого отвору 4 укріплений другий металевий електрод 9, що може бути виконаний у виді пластини з одним чи декількома отворами, чи у виді зірочки з відігнутими під прямим кутом виступами, чи у виді металевої сітки, чи у виді плоскої чи об'ємної спіралі, наприклад, спирали Архімеда чи конічної спіралі Порожня трубка 6 орієнтована по осі східчастого отвору 4 у корпусі 1 Корпус 1 виконаний у виді поплавця з позитивною плавучістю, причому другий металевий електрод 9 розташований вище лінії занурення 10 поплавця Індикатор 11, схема сигналізації 12 і джерело харчування 13 встановлені в приладовій порожнині 2 Джерело харчування 13 виконаний у виді електрохімічних джерел струму Корпус 1 виконаний з пінопласту шляхом механічної чи обробки зі спіненого пінопласту шляхом формування його в замкнутому обсязі, наприклад, за допомогою нагрівання Датчик знаходиться в ємності очищеної води 14 з можливістю вільного переміщення нагору чи вниз у залежності від рівня 10 очищеної води Датчик контролю аварійного режиму фільтра працює в такий спосіб При нормальному «краплинному» режимі вода з фільтра надходить по зливальній трубці 5 у внутрішню порожнину 15 східчастого отвору 4 і окремими краплями випливає в ємність очищеної 14 Т к вода випливає по зливальній трубці фільтра окремими краплями, те металеві електроди порожня трубка 6 і другий електрод 9 - не замкнуті між собою струмопровідним середовищем - водою Цьому сприяє також розташування порожньої Фіг.1 трубки 6 по осі східчастого отвору 4 у корпусі 1, через що внутрішня поверхня 16 східчастого отвору 4 залишається сухий і відсутнє замикання водою металевих електродів 6 і 9 між собою При аварійному «струминному» режимі роботи вода по зливальній трубці 5 безупинним струменем випливає у внутрішню порожнину 15 східчастого отвору 4 А тому що в цьому режимі струмопровідна речовина - вода - випливає з порожньої трубки 6 суцільним безупинним струменем, то вона попадає на другий електрод 9 і замикає електричний ланцюг між цими електродами Тим самим замикається ланцюг сигналізації датчика, включається в роботу схема сигналізації 12, що «запам'ятовує» сигнал аварії, що надійшов, і включає індикатор 11 на сигналізацію аварійного режиму роботи фільтра, причому слід зазначити, що навіть при припиненні аварійного «струминного» режиму роботи фільтра, наприклад, у випадку відсутності води в ємності неочищеної води, сигнал аварії залишається включеним, як попередження об аварійному режимі, роботи фільтра, що мав місце Електронна схема пристрою (фіг 2) виконана у виді підсилювача 17, що підсилює сигнал від кондуктометрічного датчика 18 ( металевих контактів 6 і 9 ) з опором близько ЗООкОм до величини, достатньої для роботи генератора 19, що періодично включає індикатор 11 - светодюд 20, сигналізуючи про аварійний "струминному" режимі роботи фільтра Харчування електронна схема сигналізації 12 одержує від джерела харчування 13, виконаного у виді декількох малогабаритних електрохімічних джерел струму 21 З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварійного "струминного " режиму фільтрів із трековою мембраною - вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води шляхом наявності контролю аварійного "струминного" режиму роботи 49597 12 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
