Пристрій для вирощування рослин “вежа козіна”

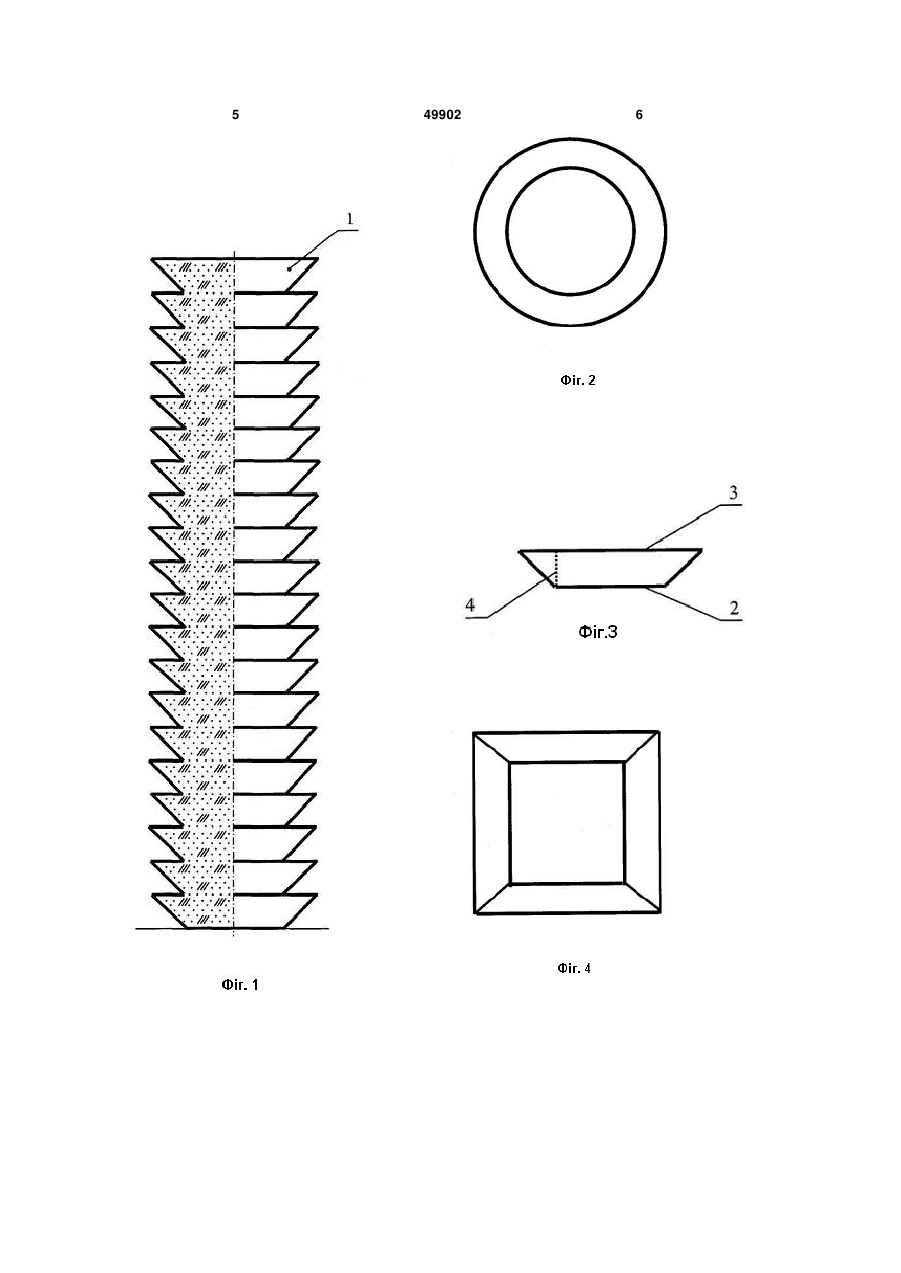

1. Пристрій для вирощування рослин, що містить встановлені одна на одну заповнені ґрунтом секції без верха і дна, нижня основа яких менша за 3 49902 4 зборі врожаю. У випадку вирощування рослин у Виготовлення секцій з легкого твердого матетеплицях досягається підвищення тепловіддачі 1 ріалу також сприяє зменшенню маси секцій і відм3 простору теплиці. Крім цього, при транспортуповідно зменшенню тиску верхніх секцій на нижні. ванні незаповнені ґрунтом однакової форми секції, Сутність запропонованої корисної моделі позавдяки зменшенню їх висоти, складаються одна в яснюється кресленнями, де на фіг. 1 зображений одну у великій кількості, при цьому у складеному загальний вигляд пристрою для вирощування росвигляді легкі, компактні, займають мало місця, що лин «Вежа Козіна» у зібраному виді, на фіг. 2 також економічно вигідно. вигляд зверху і знизу секції у формі усіченого коПоставлена задача вирішується тим, що в нусу, на фіг. 3 - вигляд спереду, ззаду і збоку секції пристрої для вирощування рослин «Вежа Козіна», у формі усіченого конусу, на фіг. 4 - вигляд зверху що містить встановлені одна на одну заповнені і знизу секції у формі усіченої піраміди з квадратґрунтом секції без верха і дна, нижня основа яких ною основою, на фіг. 5 - вигляд спереду, ззаду і менша за верхню, відповідно до корисної моделі збоку секції у формі усіченої піраміди з квадраткожна секція виконана таким чином, що у фронтаною основою, на фіг. 6 - загальний вигляд розібльному перерізі її висота менша за нижню основу, раного пристрою. переважно у співвідношенні 1:4. Пристрій для вирощування рослин «Вежа КоУ конкретних формах виконання корисної мозіна» містить встановлені одна на одну заповнені делі секції виготовлені з легкого твердого матеріаґрунтом секції 1 без верха і дна (фіг. 1). При цьому лу. нижня основа 2 кожної секції 1 менша за верхню Секції виконані у формі усіченого конусу або основу 3, а її висота 4 менша за нижню основу 2, усіченої піраміди. переважно у співвідношенні 1:4 (фіг. 3, 5). Між сукупністю суттєвих ознак корисної модеСекції виготовлені з легкого твердого матеріалі, що заявляється, і технічним результатом, що лу, наприклад з пластмаси, металопластику, тондосягається, існує наступний причиннокого металу тощо. наслідковий зв'язок. Секції 1 виконані у формі усіченого конусу (фіг. Зміна співвідношення сторін секції, а саме ви2) або усіченої піраміди (фіг. 4). В основі піраміди конання кожної секції таким чином, що її висота може бути коло, квадрат, прямокутник, еліпс або менша за діаметр або меншу сторону її нижньої багатокутник, або будь-яка інша правильна чи неоснови, переважно у співвідношенні 1:4, у сукупправильна геометрична фігура. ності з відомими ознаками корисної моделі, що При транспортуванні порожні секції 1 складазаявляється, забезпечує розподілення тиску маси ють одна в одну, утворюючи легку компактну стопу ґрунту кожної секції на збільшену площу нижньої (фіг. 6). основи, що призводить до зменшення тиску кожної Пристрій працює таким чином. верхньої секції на нижню, усунення заглиблення На ґрунт або на тверду основу встановлюють верхніх секцій і забезпечує можливість встановпорожню секцію 1, заповнюють її ґрунтом. Зверху лення до 20 і більше секцій при стійкості конструкна неї у вертикальному напрямку встановлюють ції без використання додаткових несучих елеменнаступні секції 1, кожного разу заповнюючи їх ґрутів. У результаті досягається підвищення нтом. Таким чином утворюється вежа, в якій місефективності використання площі, спрощення і титься до 20 секцій 1 і більше. Посів насіння і виздешевлення при виготовленні конструкції, поліпсадку розсади здійснюють в кожну секцію 1 вздовж шення умов праці, легкість і зручність обслуговупериметра її верхньої основи 3 на відкриту частивання. У випадку вирощування рослин у теплицях ну ґрунту. При цьому розвиток кореневої системи досягається підвищення тепловіддачі 1 м3 просторослин відбувається без обмежень вздовж усього ру теплиці. Крім цього, при транспортуванні секції стовпа ґрунту всередині вежі і в ґрунті, на якому складаються одна в одну у великій кількості, при вежа встановлена. Полив рослин здійснюють зсецьому у зібраному вигляді легкі, компактні. редини і ззовні вежі, як ручним, так і крапельним зрошуванням. 5 49902 6 7 Комп’ютерна верстка Г. Паяльніков 49902 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
