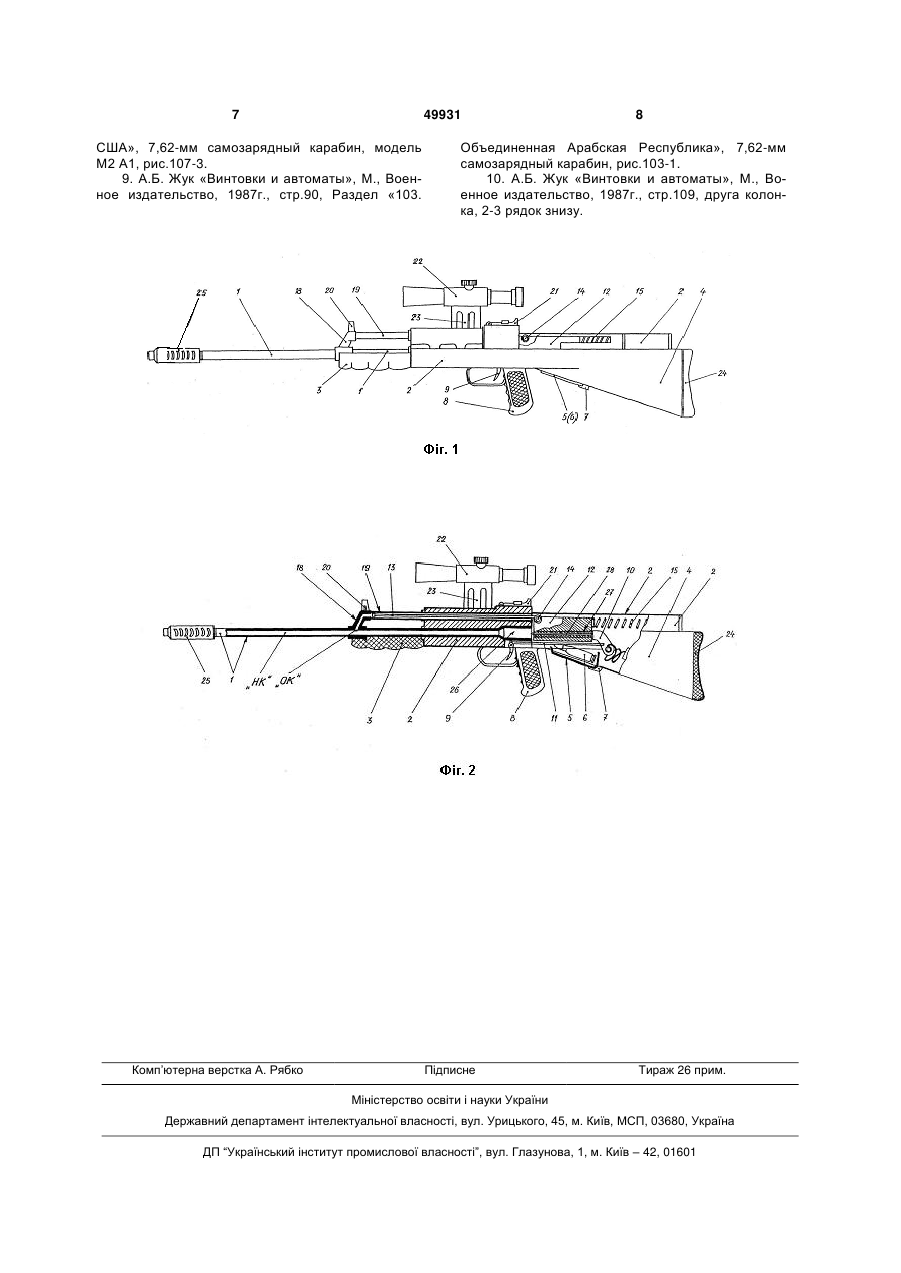

Мисливсько-промисловий карабін

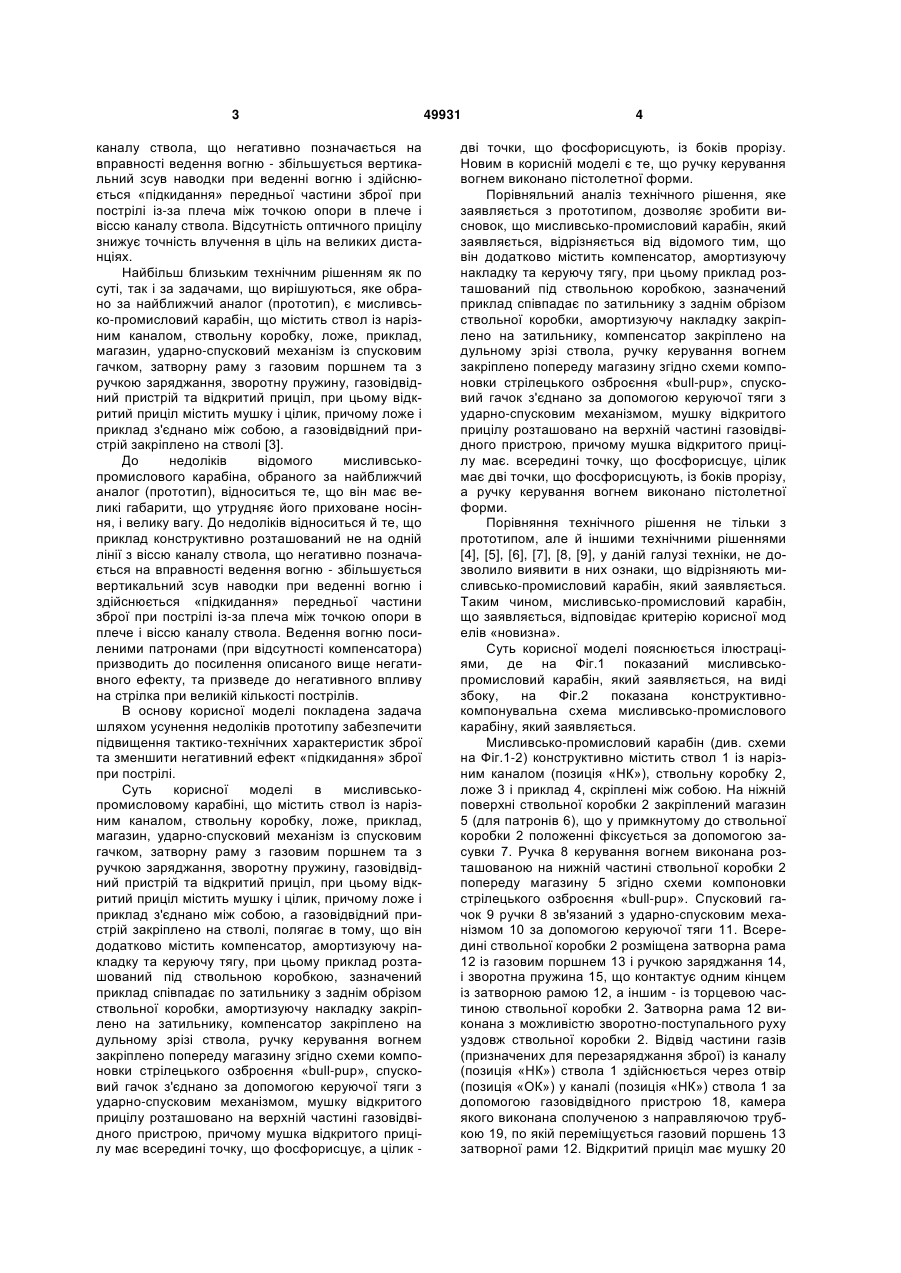

1. Мисливсько-промисловий карабін, що містить ствол із нарізним каналом, ствольну коробку, ложе, приклад, магазин, ударно-спусковий механізм із спусковим гачком, затворну раму з газовим поршнем та з ручкою заряджання, зворотну пру U 2 (13) 1 3 каналу ствола, що негативно позначається на вправності ведення вогню - збільшується вертикальний зсув наводки при веденні вогню і здійснюється «підкидання» передньої частини зброї при пострілі із-за плеча між точкою опори в плече і віссю каналу ствола. Відсутність оптичного прицілу знижує точність влучення в ціль на великих дистанціях. Найбільш близьким технічним рішенням як по суті, так і за задачами, що вирішуються, яке обрано за найближчий аналог (прототип), є мисливсько-промисловий карабін, що містить ствол із нарізним каналом, ствольну коробку, ложе, приклад, магазин, ударно-спусковий механізм із спусковим гачком, затворну раму з газовим поршнем та з ручкою заряджання, зворотну пружину, газовідвідний пристрій та відкритий приціл, при цьому відкритий приціл містить мушку і цілик, причому ложе і приклад з'єднано між собою, а газовідвідний пристрій закріплено на стволі [3]. До недоліків відомого мисливськопромислового карабіна, обраного за найближчий аналог (прототип), відноситься те, що він має великі габарити, що утрудняє його приховане носіння, і велику вагу. До недоліків відноситься й те, що приклад конструктивно розташований не на одній лінії з віссю каналу ствола, що негативно позначається на вправності ведення вогню - збільшується вертикальний зсув наводки при веденні вогню і здійснюється «підкидання» передньої частини зброї при пострілі із-за плеча між точкою опори в плече і віссю каналу ствола. Ведення вогню посиленими патронами (при відсутності компенсатора) призводить до посилення описаного вище негативного ефекту, та призведе до негативного впливу на стрілка при великій кількості пострілів. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення тактико-технічних характеристик зброї та зменшити негативний ефект «підкидання» зброї при пострілі. Суть корисної моделі в мисливськопромисловому карабіні, що містить ствол із нарізним каналом, ствольну коробку, ложе, приклад, магазин, ударно-спусковий механізм із спусковим гачком, затворну раму з газовим поршнем та з ручкою заряджання, зворотну пружину, газовідвідний пристрій та відкритий приціл, при цьому відкритий приціл містить мушку і цілик, причому ложе і приклад з'єднано між собою, а газовідвідний пристрій закріплено на стволі, полягає в тому, що він додатково містить компенсатор, амортизуючу накладку та керуючу тягу, при цьому приклад розташований під ствольною коробкою, зазначений приклад співпадає по затильнику з заднім обрізом ствольної коробки, амортизуючу накладку закріплено на затильнику, компенсатор закріплено на дульному зрізі ствола, ручку керування вогнем закріплено попереду магазину згідно схеми компоновки стрілецького озброєння «bull-pup», спусковий гачок з'єднано за допомогою керуючої тяги з ударно-спусковим механізмом, мушку відкритого прицілу розташовано на верхній частині газовідвідного пристрою, причому мушка відкритого прицілу має всередині точку, що фосфорисцує, а цілик 49931 4 дві точки, що фосфорисцують, із боків прорізу. Новим в корисній моделі є те, що ручку керування вогнем виконано пістолетної форми. Порівняльний аналіз технічного рішення, яке заявляється з прототипом, дозволяє зробити висновок, що мисливсько-промисловий карабін, який заявляється, відрізняється від відомого тим, що він додатково містить компенсатор, амортизуючу накладку та керуючу тягу, при цьому приклад розташований під ствольною коробкою, зазначений приклад співпадає по затильнику з заднім обрізом ствольної коробки, амортизуючу накладку закріплено на затильнику, компенсатор закріплено на дульному зрізі ствола, ручку керування вогнем закріплено попереду магазину згідно схеми компоновки стрілецького озброєння «bull-pup», спусковий гачок з'єднано за допомогою керуючої тяги з ударно-спусковим механізмом, мушку відкритого прицілу розташовано на верхній частині газовідвідного пристрою, причому мушка відкритого прицілу має. всередині точку, що фосфорисцує, цілик має дві точки, що фосфорисцують, із боків прорізу, а ручку керування вогнем виконано пістолетної форми. Порівняння технічного рішення не тільки з прототипом, але й іншими технічними рішеннями [4], [5], [6], [7], [8, [9], у даній галузі техніки, не дозволило виявити в них ознаки, що відрізняють мисливсько-промисловий карабін, який заявляється. Таким чином, мисливсько-промисловий карабін, що заявляється, відповідає критерію корисної мод елів «новизна». Суть корисної моделі пояснюється ілюстраціями, де на Фіг.1 показаний мисливськопромисловий карабін, який заявляється, на виді збоку, на Фіг.2 показана конструктивнокомпонувальна схема мисливсько-промислового карабіну, який заявляється. Мисливсько-промисловий карабін (див. схеми на Фіг.1-2) конструктивно містить ствол 1 із нарізним каналом (позиція «НК»), ствольну коробку 2, ложе 3 і приклад 4, скріплені між собою. На ніжній поверхні ствольної коробки 2 закріплений магазин 5 (для патронів 6), що у примкнутому до ствольної коробки 2 положенні фіксується за допомогою засувки 7. Ручка 8 керування вогнем виконана розташованою на нижній частині ствольної коробки 2 попереду магазину 5 згідно схеми компоновки стрілецького озброєння «bull-pup». Спусковий гачок 9 ручки 8 зв'язаний з ударно-спусковим механізмом 10 за допомогою керуючої тяги 11. Всередині ствольної коробки 2 розміщена затворна рама 12 із газовим поршнем 13 і ручкою заряджання 14, і зворотна пружина 15, що контактує одним кінцем із затворною рамою 12, а іншим - із торцевою частиною ствольної коробки 2. Затворна рама 12 виконана з можливістю зворотно-поступального руху уздовж ствольної коробки 2. Відвід частини газів (призначених для перезаряджання зброї) із каналу (позиція «НК») ствола 1 здійснюється через отвір (позиція «ОК») у каналі (позиція «НК») ствола 1 за допомогою газовідвідного пристрою 18, камера якого виконана сполученою з направляючою трубкою 19, по якій переміщується газовий поршень 13 затворної рами 12. Відкритий приціл має мушку 20 5 і цілик 21, які закріплені, відповідно, на газовідвідному пристрої 18 і на ствольній коробці 2. Мушка 20 відкритого прицілу має всередині точку, що фосфорисцує, а цілик 21 - дві точки, що фосфорисцують, які розміщено із боків прорізу (точки, що фосфорисцують, на Фіг.1...3 - не показано). Оптичний приціл 22 виконаний закріпленим на ствольній коробці 2 за допомогою вузла кріплення 23. На затильнику приклада 4 і ствольної коробки 2 закріплена амортизуюча накладка 24. На дульному зрізі ствола 1 закріплений компенсатор 25, що виконує одночасно функції компенсатора і полум'ягасителя. Конструктивними елементами мисливськопромислового карабіна також є: - патронник 26 і затвор 27 із бойком 28, які розташовані в затворній рамі 12. Елементи ударно-спускового механізму 10 по окремих позиціях на Фіг.1-3 - не показано. Мисливсько-промисловий карабін експлуатується таким чином. Стрілець, шляхом впливу на ручку заряджання 14 затворної рами 12, переміщає її до упору назад, стискаючи зворотну пружину 15. При цьому затворна рама 12 проходить над патронами 6, розташованими в магазині 5, підготовлюючи їх до наступного захоплення нижнім обрізом затворної рами 12. Також під час руху затворної рами назад, зводиться ударно-спусковий механізм 10. Після стиску пружини 15, ручка заряджання 14 відпускається і затворна рама 12 під дією пружини 15 (шляхом її розжимання) переміщується у бік патронника 26, витягаючи патрон 6 з магазина 5, і досилає його в патронник 26. Затвор 27 провертається (як варіант конструктивного виконання зброї) у затворній рамі 12 і замикає патрон 6 у патроннику 26, підготовлюючи патрон 6 до пострілу. Після підготування зброї до пострілу, стрілець наводить зброю на ціль, використовуючи або відкритий приціл (шляхом суміщення мушки 20 і цілика 21 із ціллю), або оптичний приціл 22. В темний час доби прицілювання з використанням відкритого прицілу здійснюється по точках, що фосфорисцують, нанесених на мушку 20 і цілик 21. При натисканні на спусковий гачок 9 за допомогою керуючої тяги 11 робиться приведення в роботу ударно-спускового механізму 10. Ударноспусковий механізм 10 робить удар по бойку 28 і останній розбиває капсуль патрона 6. Відбувається постріл. Порохові гази виштовхують кулю з каналу (позиція «НК») ствола 1 і через отвір (позиція «ОК») у стінці каналу (позиція «НК») ствола 1 (див. схему на Фіг.2) надходять у газовідвідний пристрій 18. У камері газовідвідного пристрою 18 порохові гази впливають на газовий поршень 13, переміщуючи останній по направляючій трубці 19. Зв'язана з газовим поршнем 13 затворна рама 12 починає переміщатися назад, стискаючи зворотну пружину 15. При цьому гільза патрона 6 витягається з патронника 26 і екстрактується через вікно ствольної коробки 2. Затворна рама 12 під дією сил інерції (від пострілу) переміщується в крайнє заднє положення, стискаючи до упора зворотну пружину 15. В крайньому задньому положенні затворної рами 12 звільняється верхній патрон 6, що знаходиться в магазині 5, а ударно-спусковий ме 49931 6 ханізм 10 приводиться у взведений стан. Після того, як сила інерції затворної рами 12 стане дорівнювати силі затягування пружини 15, рух назад затворної рами 12 припиниться, і вона під дією зворотної пружини 15 почне рухатися у напрямку патронника 26, витягаючи з магазина 5 черговий патрон 6 і досилаючи його в патронник 26. Затвор 27 знов провертається в затворній рамі 12 і замикає патрон 6 у патроннику 26, підготовлюючи його до пострілу. Одночасно з вильотом кулі з каналу (позиція «НК») ствола 1, порохові гази будуть впливати на компенсатор 25 і, проходячи крізь прорізи (позиція «П») останнього, будуть зменшувати реакцію віддачі зброї. Описані вище операції продовжуються до повного використання патронів 6 із магазина 5. Порожній магазин 5 перезаряджається патронами 6 відомим способом [10]. Підвищення ефективності використання, мисливсько-промислового карабіна, який заявляється, у порівнянні з прототипом, досягається за рахунок зменшення габаритів і, відповідно, ваги карабіна. Розташування приклада карабіна на одній лінії з віссю каналу ствола позитивно позначається на вправності ведення вогню (тому що при збігу точки опори з вектором реакції віддачі зникає момент крутіння, що не приводить до вертикального зсуву наводки при веденні вогню і підкидання зброї при пострілі). Підвищення ефективності використання, мисливсько-промислового карабіна, який заявляється, у порівнянні з прототипом, досягається й тим, що при веденні вогню посиленими патронами використання компенсатора послабляє енергію віддачі, що позитивним способом відзначається на фізіологічних даних стрільця. Джерела інформації 1. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1987г., стр.54, Раздел «40. СССР», Магазинный карабин Симонова МКС-16-П, рис.40-2 - аналог. 2. А.Б. Жук «Винтовки и автоматы», М, Военное издательство, 1987г., стр.89, Раздел «53. СССР», 7,62-мм самозарядный карабин системы Токарева образца 1940г., рис.53-10 - аналог. 3. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1987г., стр.89, Раздел «106. СССР», 7,62-мм самозарядный карабин Симонова образца 1949 года (СКС), рис.106-1- прототип. 4. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1987г., стр.54, Раздел «38. Япония», Карабин образца «38», рис.38-7. 5. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1987г., стр.54, Раздел «39. Германия», Магазинный карабин под патрон 7,92x33, рис.39-1. 6. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1987г., стр.89, Раздел «53. СССР»-, 7,62-мм автоматический карабин системы Токарева, опытный образец 1935г., рис.53-4. 7. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1987г., стр.90, Раздел «107. США», 7,62-мм самозарядный карабин, рис. 107-2. 8. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1987г., стр.90, Раздел «107. 7 49931 США», 7,62-мм самозарядный карабин, модель М2 А1, рис.107-3. 9. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1987г., стр.90, Раздел «103. Комп’ютерна верстка А. Рябко 8 Объединенная Арабская Республика», 7,62-мм самозарядный карабин, рис.103-1. 10. А.Б. Жук «Винтовки и автоматы», М., Военное издательство, 1987г., стр.109, друга колонка, 2-3 рядок знизу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
