Ежекційна вітрова електростанція димєнка
Формула / Реферат
Ежекційна вітрова електростанція, що містить вітрогенератор, розміщений в газовій трубі на вертикальному валу, труба виконана з конусоподібних секцій, встановлених одна на одну з фіксованим зазором, всередині труби розташований циліндр, у верхній торцевій частині якого розміщена вищезгадана газова турбіна, вал якої проходить уздовж циліндра співвісно йому, і контрфузор, приєднаний до циліндра знизу, при цьому труба встановлена по центру приміщення, що містить силовий каркас, покритий дахом, виконаний з світлопрозорого матеріалу у формі зрізаної піраміди або конуса, яка відрізняється тим, що до труби приєднано конусоподібний кожух, до якого приєднано трубу вентилятора.
Текст

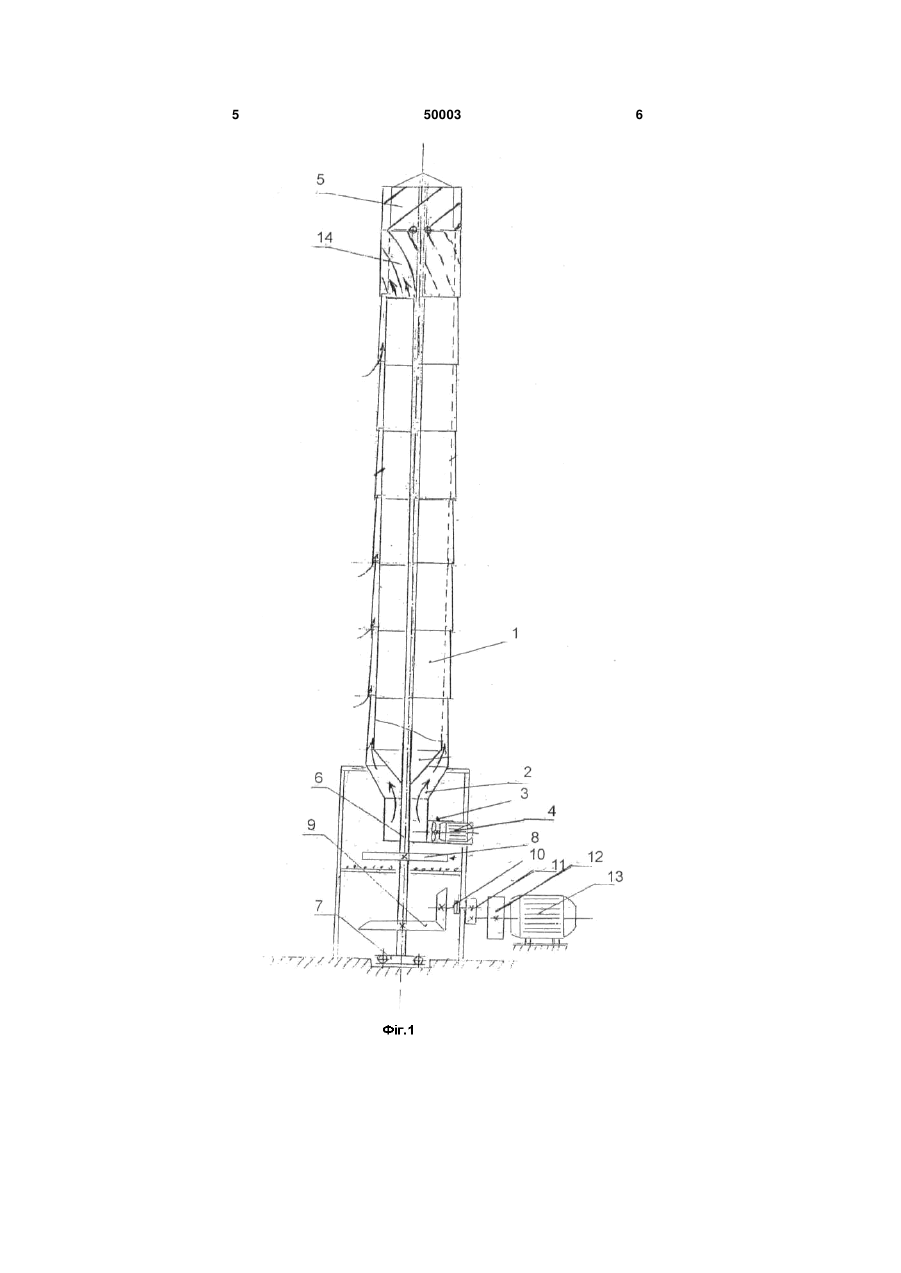

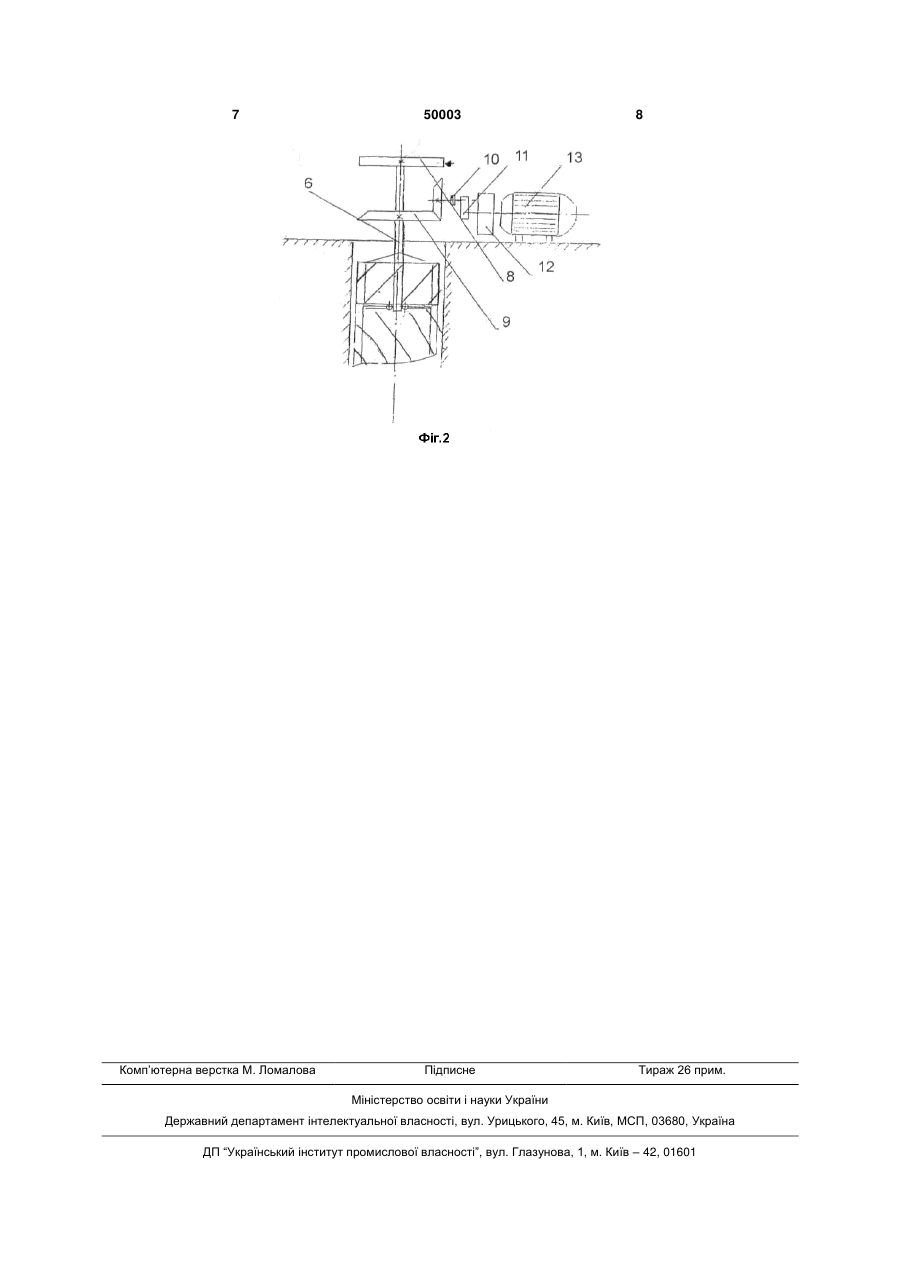

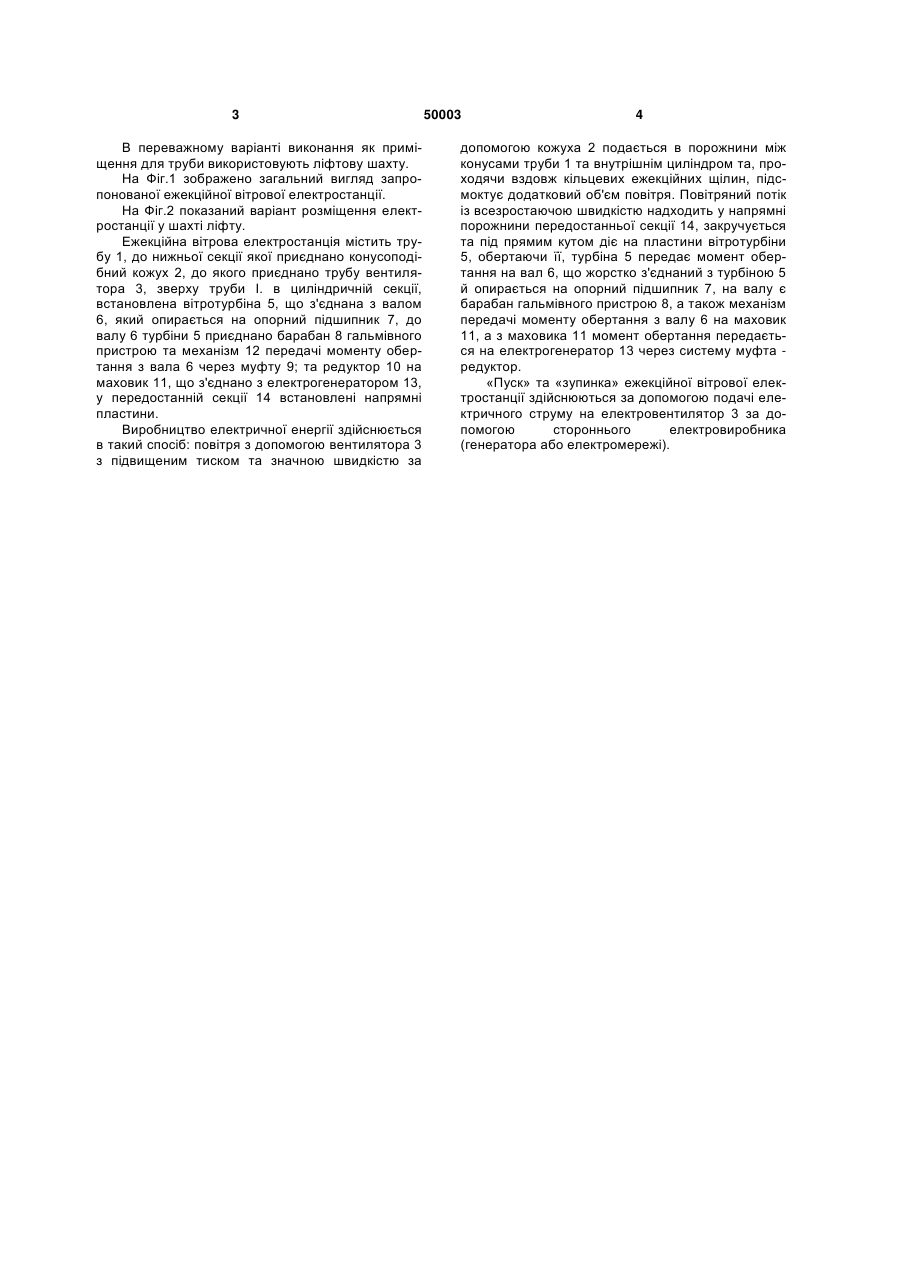

Ежекційна вітрова електростанція, що містить вітрогенератор, розміщений в газовій трубі на вертикальному валу, труба виконана з конусоподібних секцій, встановлених одна на одну з фіксованим зазором, всередині труби розташований циліндр, у 3 В переважному варіанті виконання як приміщення для труби використовують ліфтову шахту. На Фіг.1 зображено загальний вигляд запропонованої ежекційної вітрової електростанції. На Фіг.2 показаний варіант розміщення електростанції у шахті ліфту. Ежекційна вітрова електростанція містить трубу 1, до нижньої секції якої приєднано конусоподібний кожух 2, до якого приєднано трубу вентилятора 3, зверху труби І. в циліндричній секції, встановлена вітротурбіна 5, що з'єднана з валом 6, який опирається на опорний підшипник 7, до валу 6 турбіни 5 приєднано барабан 8 гальмівного пристрою та механізм 12 передачі моменту обертання з вала 6 через муфту 9; та редуктор 10 на маховик 11, що з'єднано з електрогенератором 13, у передостанній секції 14 встановлені напрямні пластини. Виробництво електричної енергії здійснюється в такий спосіб: повітря з допомогою вентилятора 3 з підвищеним тиском та значною швидкістю за 50003 4 допомогою кожуха 2 подається в порожнини між конусами труби 1 та внутрішнім циліндром та, проходячи вздовж кільцевих ежекційних щілин, підсмоктує додатковий об'єм повітря. Повітряний потік із всезростаючою швидкістю надходить у напрямні порожнини передостанньої секції 14, закручується та під прямим кутом діє на пластини вітротурбіни 5, обертаючи її, турбіна 5 передає момент обертання на вал 6, що жорстко з'єднаний з турбіною 5 й опирається на опорний підшипник 7, на валу є барабан гальмівного пристрою 8, а також механізм передачі моменту обертання з валу 6 на маховик 11, а з маховика 11 момент обертання передається на електрогенератор 13 через систему муфта редуктор. «Пуск» та «зупинка» ежекційної вітрової електростанції здійснюються за допомогою подачі електричного струму на електровентилятор 3 за допомогою стороннього електровиробника (генератора або електромережі). 5 50003 6 7 Комп’ютерна верстка М. Ломалова 50003 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDymenko's ejection wind electric power plant
Автори англійськоюDymenko Leonid Oleksandrovych
Назва патенту російськоюЭжекционная ветровая электростанция дименко
Автори російськоюДименко Леонид Александрович
МПК / Мітки
МПК: F02D 11/00, F02D 3/00
Мітки: димєнка, ежекційна, вітрова, електростанція
