Пристрій для визначення статичної твердості деревини

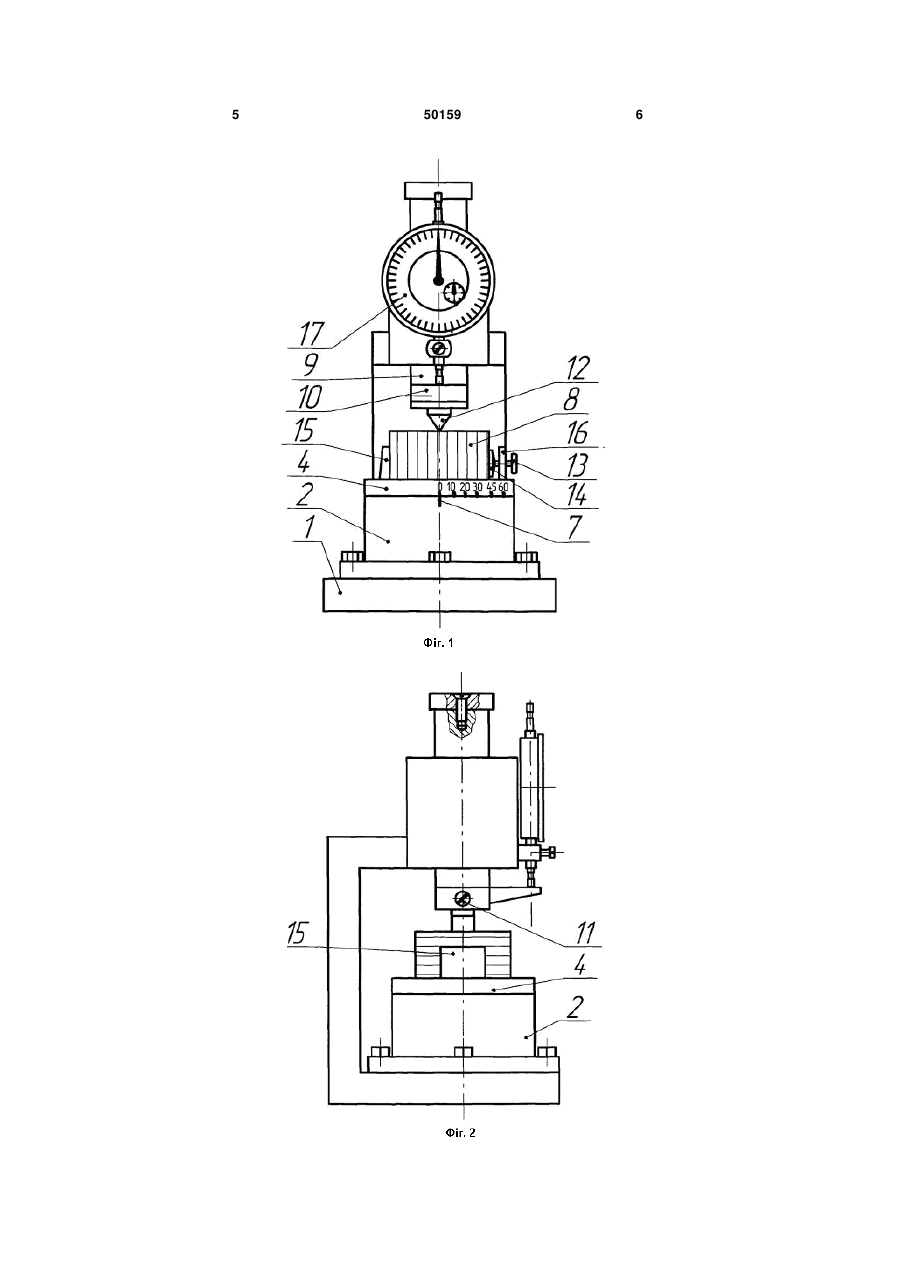

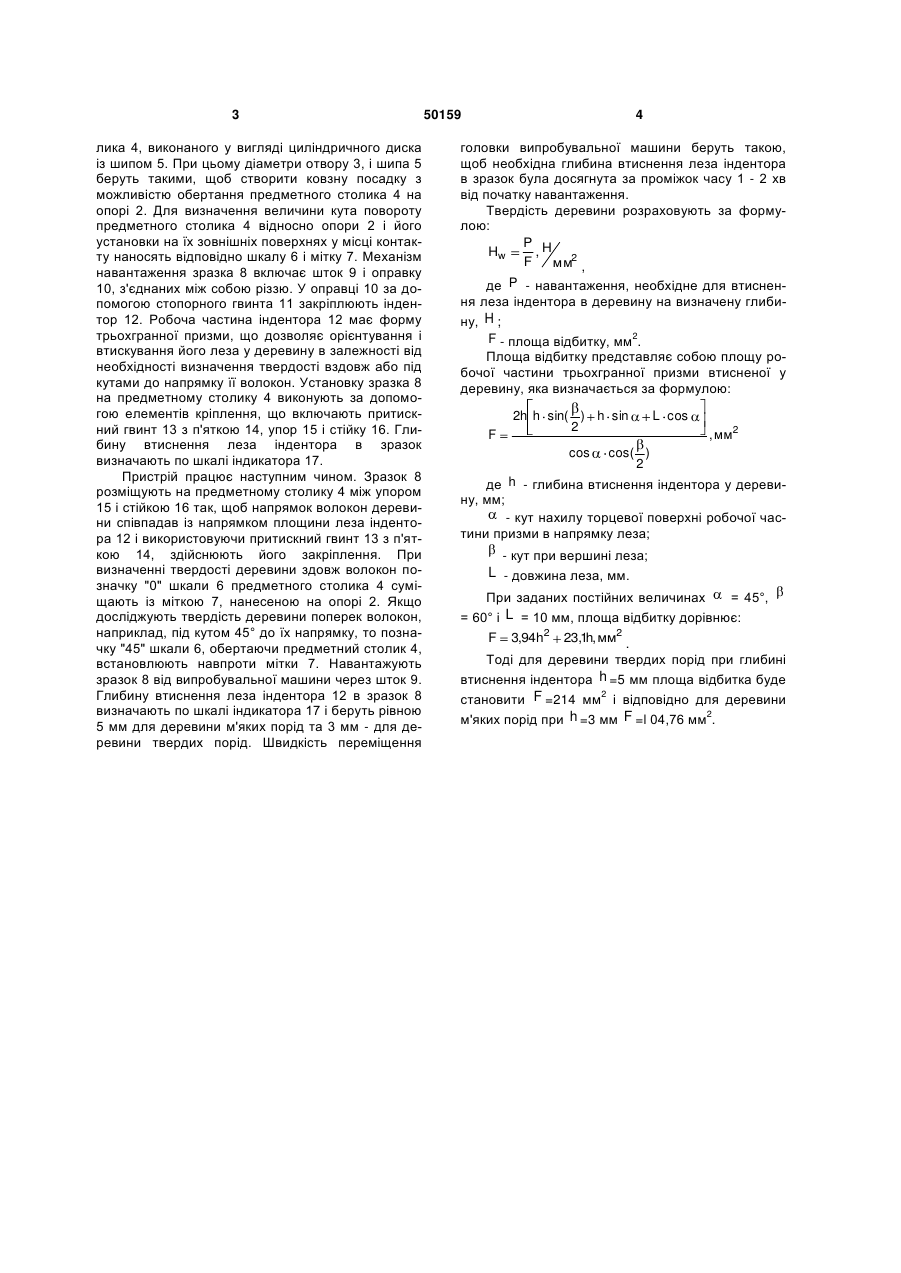

Пристрій для визначення статичної твердості деревини, що містить предметний столик для розміщення на ньому зразка і механізм навантаження у вигляді штока з пуансоном, який відрізняється 3 лика 4, виконаного у вигляді циліндричного диска із шипом 5. При цьому діаметри отвору 3, і шипа 5 беруть такими, щоб створити ковзну посадку з можливістю обертання предметного столика 4 на опорі 2. Для визначення величини кута повороту предметного столика 4 відносно опори 2 і його установки на їх зовнішніх поверхнях у місці контакту наносять відповідно шкалу 6 і мітку 7. Механізм навантаження зразка 8 включає шток 9 і оправку 10, з'єднаних між собою різзю. У оправці 10 за допомогою стопорного гвинта 11 закріплюють індентор 12. Робоча частина індентора 12 має форму трьохгранної призми, що дозволяє орієнтування і втискування його леза у деревину в залежності від необхідності визначення твердості вздовж або під кутами до напрямку її волокон. Установку зразка 8 на предметному столику 4 виконують за допомогою елементів кріплення, що включають притискний гвинт 13 з п'яткою 14, упор 15 і стійку 16. Глибину втиснення леза індентора в зразок визначають по шкалі індикатора 17. Пристрій працює наступним чином. Зразок 8 розміщують на предметному столику 4 між упором 15 і стійкою 16 так, щоб напрямок волокон деревини співпадав із напрямком площини леза індентора 12 і використовуючи притискний гвинт 13 з п'яткою 14, здійснюють його закріплення. При визначенні твердості деревини здовж волокон позначку "0" шкали 6 предметного столика 4 суміщають із міткою 7, нанесеною на опорі 2. Якщо досліджують твердість деревини поперек волокон, наприклад, під кутом 45° до їх напрямку, то позначку "45" шкали 6, обертаючи предметний столик 4, встановлюють навпроти мітки 7. Навантажують зразок 8 від випробувальної машини через шток 9. Глибину втиснення леза індентора 12 в зразок 8 визначають по шкалі індикатора 17 і беруть рівною 5 мм для деревини м'яких порід та 3 мм - для деревини твердих порід. Швидкість переміщення 50159 4 головки випробувальної машини беруть такою, щоб необхідна глибина втиснення леза індентора в зразок була досягнута за проміжок часу 1 - 2 хв від початку навантаження. Твердість деревини розраховують за формулою: P H Hw , F мм2 , де P - навантаження, необхідне для втиснення леза індентора в деревину на визначену глибину, H ; F - площа відбитку, мм2. Площа відбитку представляє собою площу робочої частини трьохгранної призми втисненої у деревину, яка визначається за формулою: F 2h h sin( ) h sin 2 cos L cos , мм2 cos( ) 2 де h - глибина втиснення індентора у деревину, мм; - кут нахилу торцевої поверхні робочої частини призми в напрямку леза; - кут при вершині леза; L - довжина леза, мм. При заданих постійних величинах = 45°, = 60° і L = 10 мм, площа відбитку дорівнює: F 3,94h2 23,1h, мм2 . Тоді для деревини твердих порід при глибині втиснення індентора h =5 мм площа відбитка буде становити F =214 мм2 і відповідно для деревини м'яких порід при h =3 мм F =l 04,76 мм2. 5 50159 6 7 Комп’ютерна верстка Д. Шеверун 50159 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
