Пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів

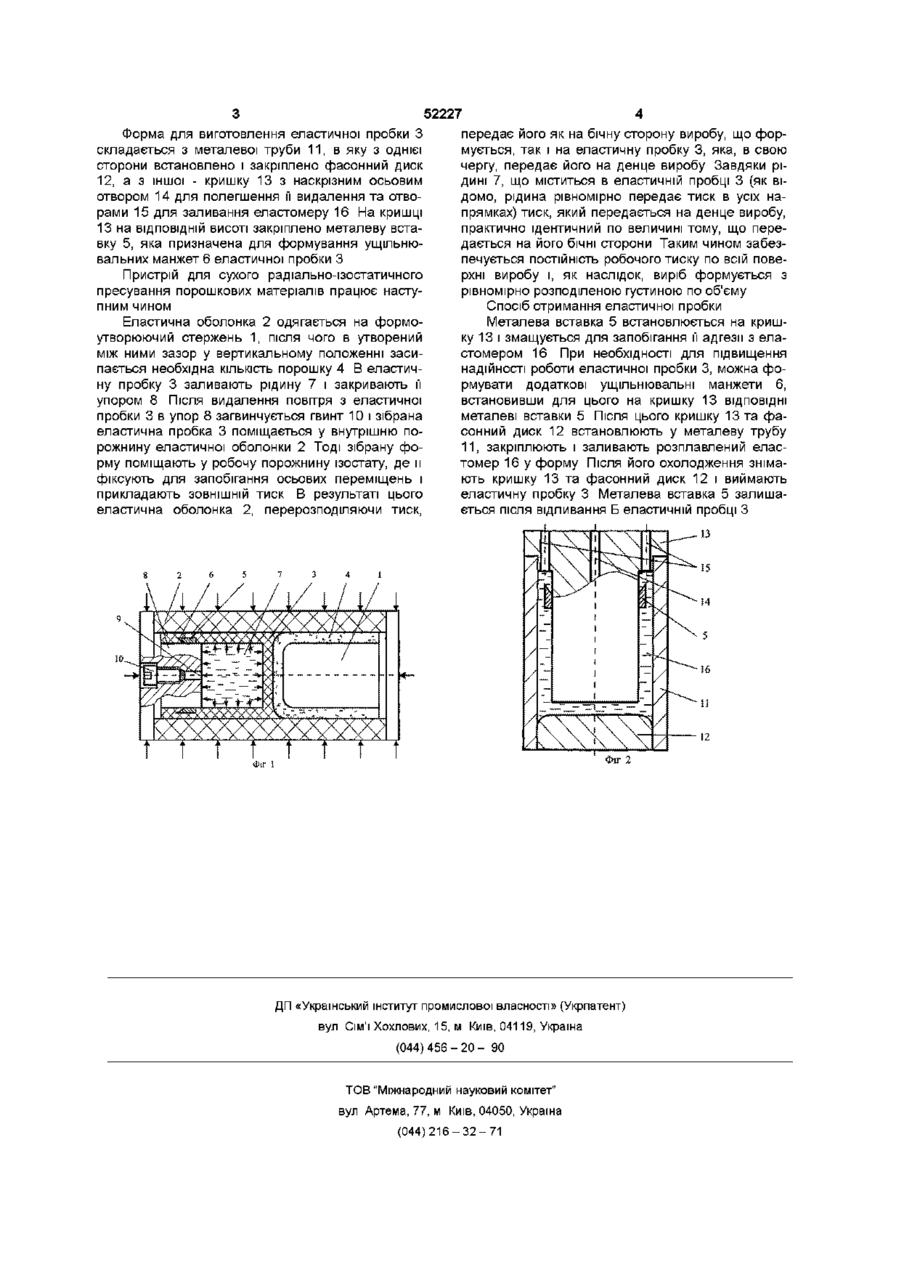

Пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів, що містить формоутворюючий стрижень і еластичну оболонку, який відрізняється тим, що в ньому встановлена спеціальна еластична пробка, яка герметично заповнена рідиною, із вставкою та упором об'єму, що призводить до значного відсотку браку В основу винаходу поставлене завдання шляхом зміни конструкції відомого пристрою для сухого радіально-ізостатичного пресування порошкових матеріалів забезпечити отримання постійного робочого тиску по всій поверхні виробу і формування денця з рівномірно розподіленою густиною по об'єму Поставлене завдання вирішується наступним чином У пристрої для сухого радіально-ізостатичного пресування порошкових матеріалів, що містить формоутворюючий стрижень і еластичну оболонку, встановлена спеціальна еластична пробка, яка герметично заповнена рідиною, із вставкою та упором На фіг 1 зображено схему пристрою для сухого радіально-ізостатичного пресування порошкових матеріалів складної форми з ненаскрізним отвором типу "стакан" на оправку На фіг 2 зображено схему отримання еластичної пробки Пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів складається із стального формоутворюючого стрижня 1 відповідної форми, який встановлюється в еластичну оболонку 2, і еластичної пробки 3 Між формоутворюючим стрижнем 1 та еластичною пробкою З знаходиться порошок 4 Еластична пробка 3 містить металеву вставку 5, яка служить для формування ущільнювальних манжет 6, герметично заповнена рідиною 7 і закрита упором 8 Упор 8 містить осьовий наскрізний отвір 9 для видалення повітря і гвинт 10 для запобігання розгерметизації еластичної пробки З ю 52227 Форма для виготовлення еластичної пробки З складається з металевої труби 11, в яку з однієї сторони встановлено і закріплено фасонний диск 12, а з іншої - кришку 13 з наскрізним осьовим отвором 14 для полегшення її видалення та отворами 15 для заливання еластомеру 16 На кришці 13 на ВІДПОВІДНІЙ висоті закріплено металеву вставку 5, яка призначена для формування ущільнювальних манжет 6 еластичної пробки З Пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів працює наступним чином Еластична оболонка 2 одягається на формоутворюючий стержень 1, після чого в утворений між ними зазор у вертикальному положенні засипається необхідна КІЛЬКІСТЬ порошку 4 В еластичну пробку 3 заливають рідину 7 і закривають її упором 8 Після видалення повітря з еластичної пробки 3 в упор 8 загвинчується гвинт 10 і зібрана еластична пробка 3 поміщається у внутрішню порожнину еластичної оболонки 2 Тоді зібрану форму поміщають у робочу порожнину ізостату, де и фіксують для запобігання осьових переміщень і прикладають ЗОВНІШНІЙ ТИСК В результаті цього еластична оболонка 2, перерозподіляючи тиск, передає його як на бічну сторону виробу, що формується, так і на еластичну пробку 3, яка, в свою чергу, передає його на денце виробу Завдяки рідині 7, що міститься в еластичній пробці 3 (як відомо, рідина рівномірно передає тиск в усіх напрямках) тиск, який передається на денце виробу, практично ідентичний по величині тому, що передається на його бічні сторони Таким чином забезпечується ПОСТІЙНІСТЬ робочого тиску по всій поверхні виробу і, як наслідок, виріб формується з рівномірно розподіленою густиною по об'єму Спосіб отримання еластичної пробки Металева вставка 5 встановлюється на кришку 13 і змащується для запобігання її адгезії з еластомером 16 При необхідності для підвищення надійності роботи еластичної пробки 3, можна формувати додаткові ущільнювальні манжети 6, встановивши для цього на кришку 13 ВІДПОВІДНІ металеві вставки 5 Після цього кришку 13 та фасонний диск 12 встановлюють у металеву трубу 11, закріплюють і заливають розплавлений еластомер 16 у форму Після ЙОГО охолодження знімають кришку 13 та фасонний диск 12 і виймають еластичну пробку 3 Металева вставка 5 залишається після відливання Б еластичній пробці З Т Т t Г 1Т ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 1 2
