Спосіб розмітки труб великого діаметра для свердлення отворів

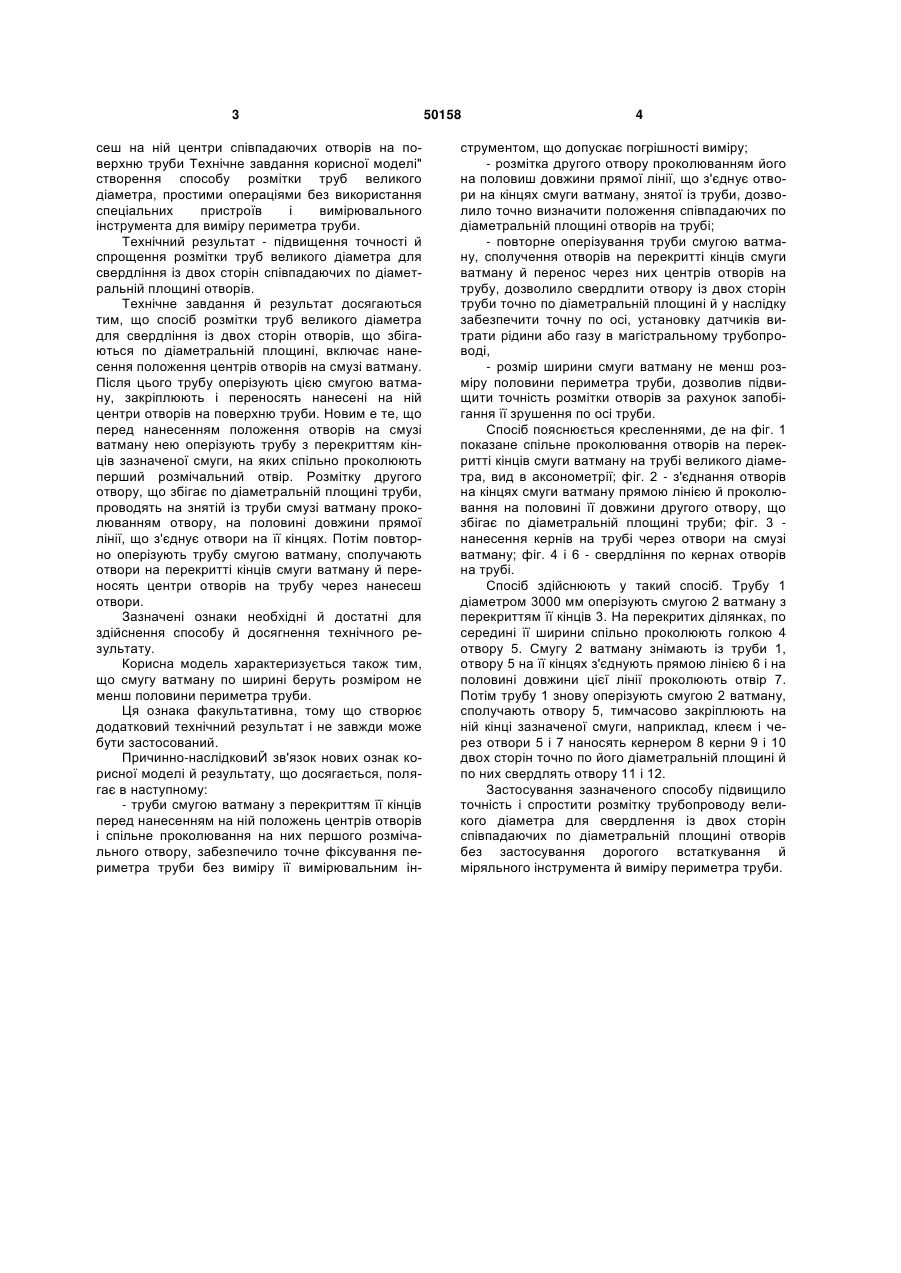

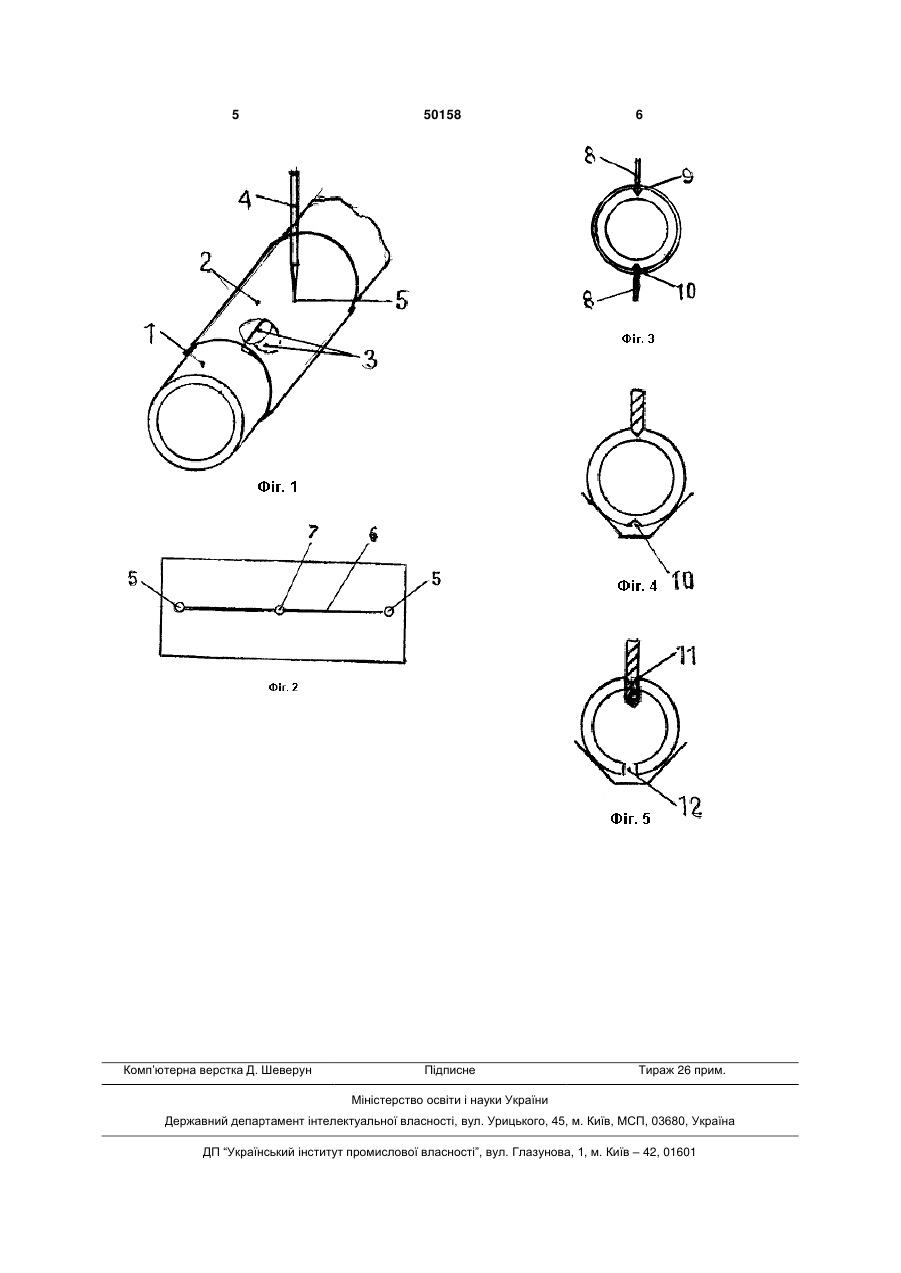

1. Спосіб розмітки труб великого діаметра для свердлення отворів, що включає нанесення положення отворів на смузі ватману, оперізування, закріплення і перенесення на трубу нанесених на смузі ватману центрів отворів, який відрізняється 3 сеш на ній центри співпадаючих отворів на поверхню труби Технічне завдання корисної моделі" створення способу розмітки труб великого діаметра, простими операціями без використання спеціальних пристроїв і вимірювального інструмента для виміру периметра труби. Технічний результат - підвищення точності й спрощення розмітки труб великого діаметра для свердління із двох сторін співпадаючих по діаметральній площині отворів. Технічне завдання й результат досягаються тим, що спосіб розмітки труб великого діаметра для свердління із двох сторін отворів, що збігаються по діаметральній площині, включає нанесення положення центрів отворів на смузі ватману. Після цього трубу оперізують цією смугою ватману, закріплюють і переносять нанесені на ній центри отворів на поверхню труби. Новим е те, що перед нанесенням положення отворів на смузі ватману нею оперізують трубу з перекриттям кінців зазначеної смуги, на яких спільно проколюють перший розмічальний отвір. Розмітку другого отвору, що збігає по діаметральній площині труби, проводять на знятій із труби смузі ватману проколюванням отвору, на половині довжини прямої лінії, що з'єднує отвори на її кінцях. Потім повторно оперізують трубу смугою ватману, сполучають отвори на перекритті кінців смуги ватману й переносять центри отворів на трубу через нанесеш отвори. Зазначені ознаки необхідні й достатні для здійснення способу й досягнення технічного результату. Корисна модель характеризується також тим, що смугу ватману по ширині беруть розміром не менш половини периметра труби. Ця ознака факультативна, тому що створює додатковий технічний результат і не завжди може бути застосований. Причинно-наслідковиЙ зв'язок нових ознак корисної моделі й результату, що досягається, полягає в наступному: - труби смугою ватману з перекриттям її кінців перед нанесенням на ній положень центрів отворів і спільне проколювання на них першого розмічального отвору, забезпечило точне фіксування периметра труби без виміру її вимірювальним ін 50158 4 струментом, що допускає погрішності виміру; - розмітка другого отвору проколюванням його на половиш довжини прямої лінії, що з'єднує отвори на кінцях смуги ватману, знятої із труби, дозволило точно визначити положення співпадаючих по діаметральній площині отворів на трубі; - повторне оперізування труби смугою ватману, сполучення отворів на перекритті кінців смуги ватману й перенос через них центрів отворів на трубу, дозволило свердлити отвору із двох сторін труби точно по діаметральній площині й у наслідку забезпечити точну по осі, установку датчиків витрати рідини або газу в магістральному трубопроводі, - розмір ширини смуги ватману не менш розміру половини периметра труби, дозволив підвищити точність розмітки отворів за рахунок запобігання її зрушення по осі труби. Спосіб пояснюється кресленнями, де на фіг. 1 показане спільне проколювання отворів на перекритті кінців смуги ватману на трубі великого діаметра, вид в аксонометрії; фіг. 2 - з'єднання отворів на кінцях смуги ватману прямою лінією й проколювання на половині її довжини другого отвору, що збігає по діаметральній площині труби; фіг. 3 нанесення кернів на трубі через отвори на смузі ватману; фіг. 4 і 6 - свердління по кернах отворів на трубі. Спосіб здійснюють у такий спосіб. Трубу 1 діаметром 3000 мм оперізують смугою 2 ватману з перекриттям її кінців 3. На перекритих ділянках, по середині її ширини спільно проколюють голкою 4 отвору 5. Смугу 2 ватману знімають із труби 1, отвору 5 на її кінцях з'єднують прямою лінією 6 і на половині довжини цієї лінії проколюють отвір 7. Потім трубу 1 знову оперізують смугою 2 ватману, сполучають отвору 5, тимчасово закріплюють на ній кінці зазначеної смуги, наприклад, клеєм і через отвори 5 і 7 наносять кернером 8 керни 9 і 10 двох сторін точно по його діаметральній площині й по них свердлять отвору 11 і 12. Застосування зазначеного способу підвищило точність і спростити розмітку трубопроводу великого діаметра для свердлення із двох сторін співпадаючих по діаметральній площині отворів без застосування дорогого встаткування й міряльного інструмента й виміру периметра труби. 5 Комп’ютерна верстка Д. Шеверун 50158 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
