Спосіб формування діаграми спрямованості променів цифрової антенної решітки

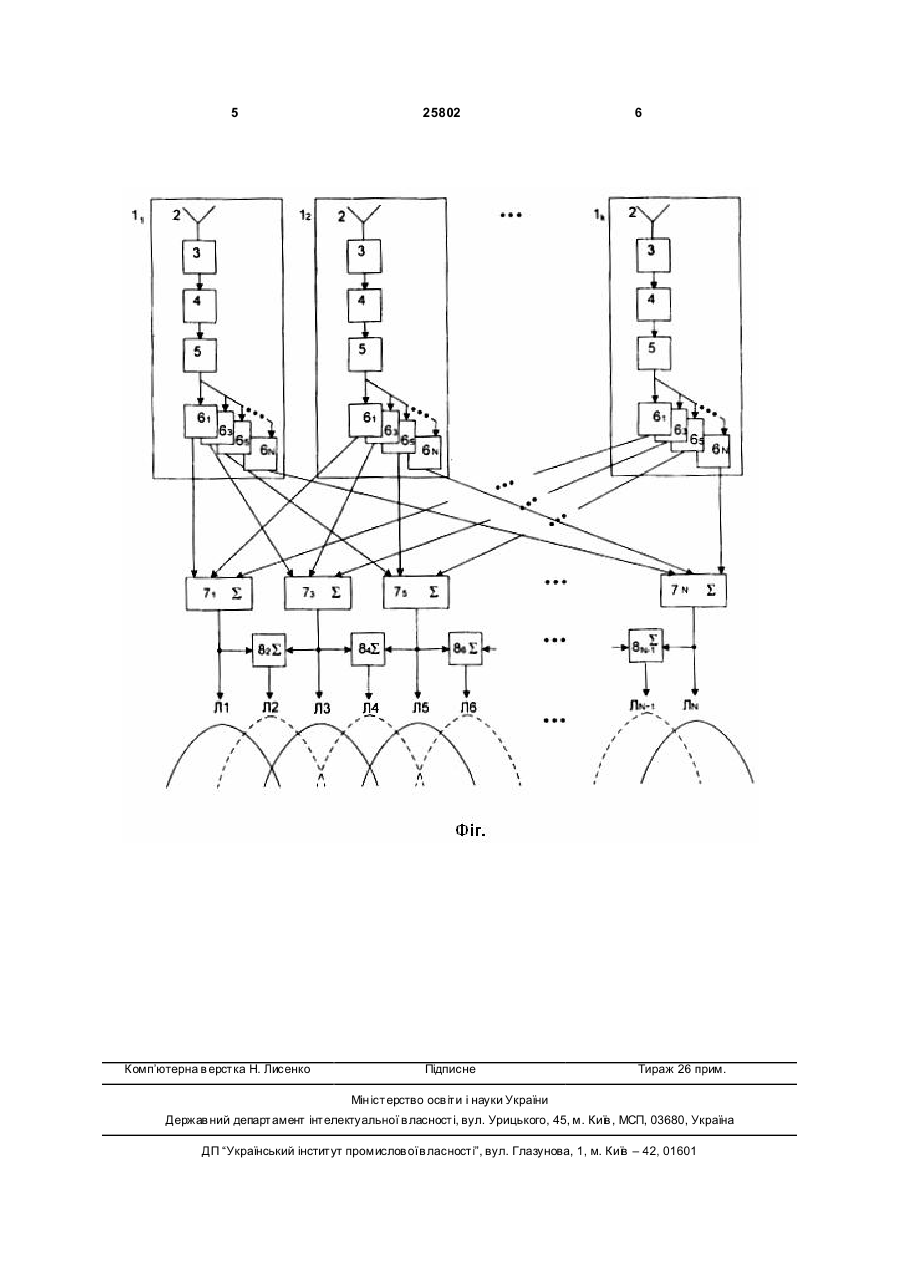

Спосіб формування діаграми спрямованості променів цифрової антенної решітки, який полягає у тому, що зовнішній сигнал приймають одночасно всіма приймальними каналами антенної решітки, у кожному приймальному каналі прийнятий аналоговий сигнал перетворюють у цифро 3 сигнал перетворюють у ци фровий код і виділяють квадратурні складові прийнятого сигналу, квадратурні складові кожного прийомного каналу множать на вагові коефіцієнти, Необхідні для формування діаграм спрямованості тільки непарних променів, що перекриваються рівнями, не менш половинної потужності, потім отримані комплексні добутки кожного прийомного каналу, що належать відповідним непарним променям, підсумовують і одержують діаграми спрямованості непарних променів, решту діаграм спрямованості парних променів формують комплексним підсумовуванням вихідних сигналів непарних суміжних променів. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і те хнічним результатом полягає в такому. Завдяки тому, що квадратурні складові кожного прийомного каналу множать на вагові коефіцієнти, необхідні для формування діаграм спрямованості тільки непарних променів, що перекриваються рівнями, не менш половинної потужності, потім отримані комплексні добутки кожного прийомного каналу, що належать відповідним непарним променям, підсумовують і одержують діаграми спрямованості непарних променів, решту діаграм спрямованості парних променів формують комплексним підсумовуванням вихідних сигналів непарних суміжних променів, підвищується швидкодія формування діаграм спрямованості променів цифрової антенної решітки і зменшується обсяг апаратури. Суть винаходу пояснюється кресленням, де на Фіг. наведена схема, що реалізує спосіб формування діаграми спрямованості променів цифрової антенної решітки. Пристрій, що реалізує спосіб, що заявляється, містить прийомні канали 1, кожний з яких складається з послідовно з'єднаних прийомної антени 2, прийомного пристрою 3, аналогоцифрового перетворювача (АЦП) 4, формувача квадратурних складових 5, помножувачів комплексних вагових коефіцієнтів 6. Виходи прийомних каналів 1 з'єднані з входами формувачів діаграм спрямованості непарних променів 7. Виходи суміжних формувачів діаграм спрямованості непарних променів 7 з'єднані з формувачами діаграм спрямованості парних променів 8. Суть способу полягає в такому. Зовнішній сигнал надходить на антену 2 кожного прийомного каналу 1, де перетворюється в електричні коливання, які підсилюються прийомним пристроєм 3 і перетворюються в цифровий код за допомогою аналого-цифрового перетворювача (АЦП) 4, після чого формувачі квадрату 25802 4 рних складових 5 розкладають його на квадратурні складові. Потім квадратурні складові кожного прийомного каналу 1 множать помножувачем комплексних вагових коефіцієнтів 6 на комплексні вагові коефіцієнти, необхідні для формування діаграм спрямованості тільки непарних променів, що перекриваються рівнями, не менш половинної потужності. Значення коефіцієнтів залежить від бажаної форми діаграми спрямованості формованих променів, а їхня кількість у кожному прийомному каналі дорівнює кількості формованих діаграм спрямованості променів. Після чого формувачі діаграм спрямованості непарних променів 7 підсумовують відповідні комплексні добутки всіх прийомних каналів 1, у результаті чого утворюються діаграми спрямованості непарних променів, що відповідає «ваговому» способу формування діаграми спрямованості променів. Остаточну кількість променів одержують попарним комплексним підсумовуванням сигналів суміжних непарних променів формувачами діаграм спрямованості парних променів 8, що відповідає «моноімпульсному» способу формування діаграм спрямованості променів. Використання способу, що заявляється, дозволить: - у кожному прийомному каналі 1 зменшити кількість помножувачів комплексних вагових коефіцієнтів 6 на N/2+1, де N - загальна кількість необхідних діаграм спрямованості променів цифрової антенної решітки; - зменшити кількість вагових суматорів, використовуваних у якості формувачів діаграм спрямованості непарних променів 7, на N/2+1, де N загальна кількість необхідних діаграм спрямованості променів цифрової антенної решітки; - збільшити швидкодію формувачів діаграм спрямованості непарних променів 7 за рахунок зменшення кількості операцій додавання комплексних вагових коефіцієнтів на N/2+1, де N - загальна кількість необхідних діаграм спрямованості променів цифрової антенної решітки; - збільшити швидкодію формування діаграм спрямованості променів цифрової антенної решітки за рахунок попарного комплексного підсумовування формувачами діаграм спрямованості парних променів 8 вихідних сигналів непарних суміжних променів, таким чином, зменшуючи кількість операцій додавання в N-1 раз, де N - загальна кількість необхідних діаграм спрямованості променів цифрової антенної решітки. Таким чином, спосіб, що заявляється, дозволить підвищити швидкодію формування діаграм спрямованості променів цифрової антенної решітки і зменшити обсяг апаратури. 5 Комп’ютерна в ерстка Н. Лисенко 25802 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
