Робочий орган бульдозера

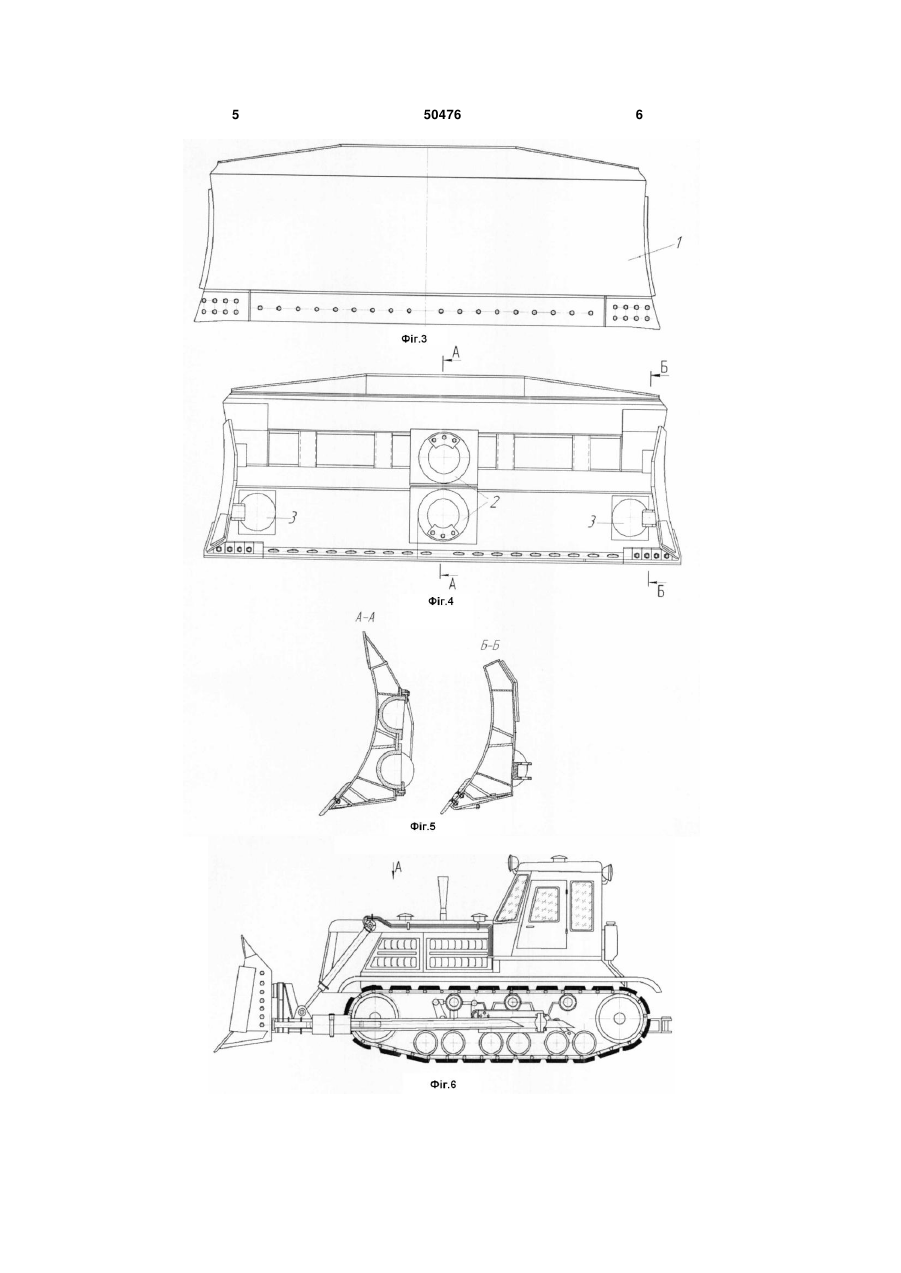

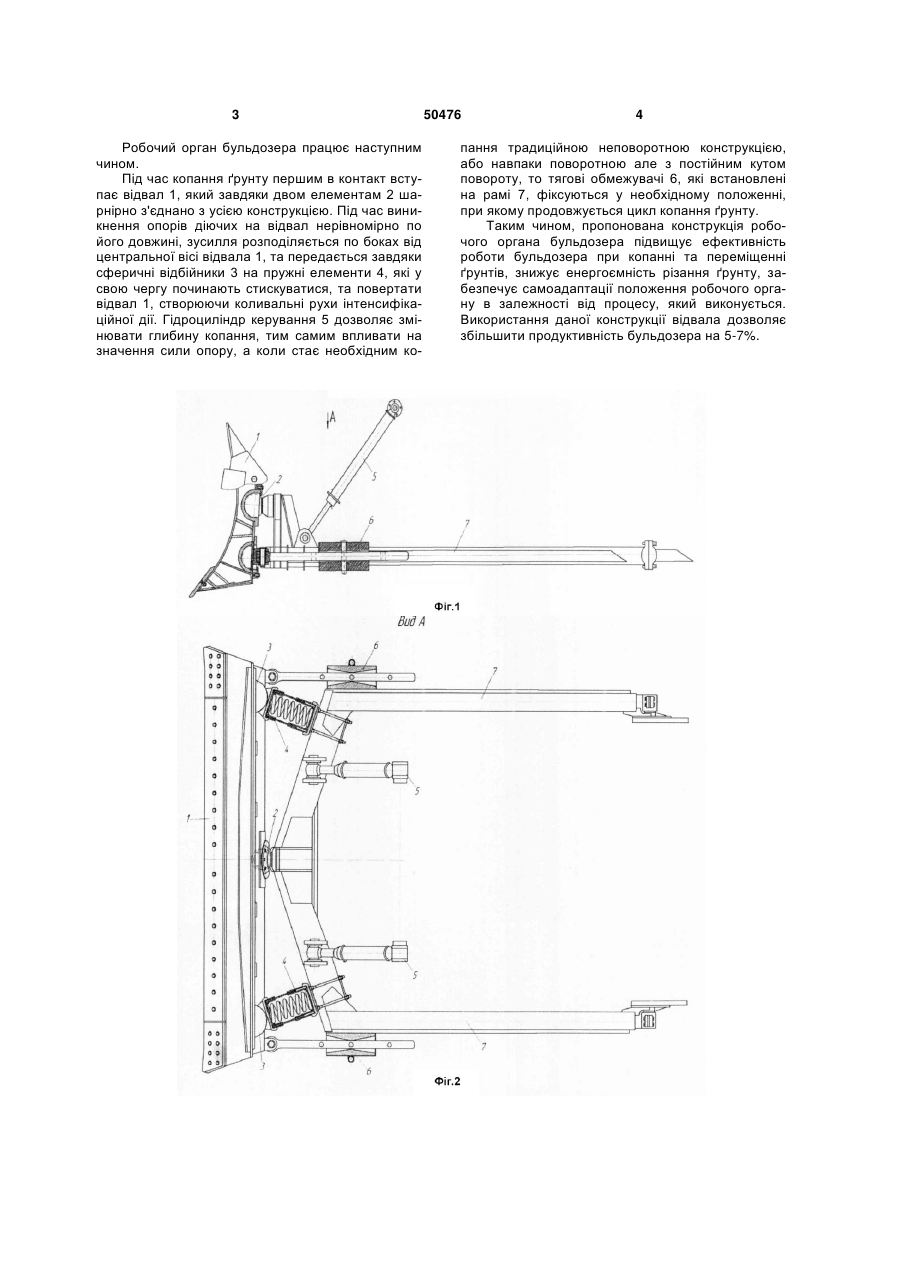

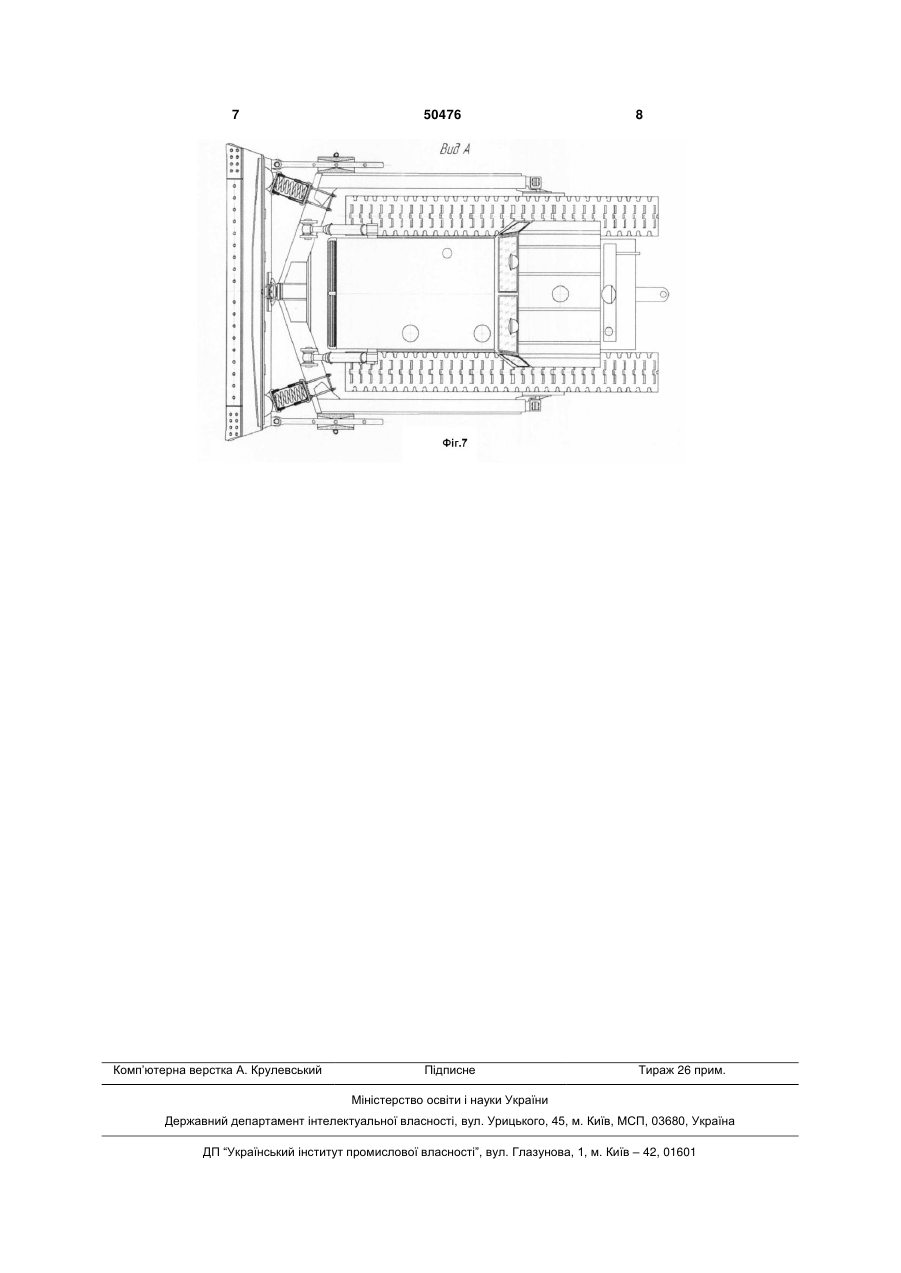

Робочий орган бульдозера, що містить поворотний адаптований відвал, який відрізняється тим, що конструкція має два шарнірні вертикальні осьові елементи з'єднання з рамою та пружні елементи із сферичними відбійниками та тягові обмежувачі, які дозволяють змінювати кут повороту до 20° у кожен бік. (19) (21) u200913046 (22) 15.12.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) ТАЛАЛАЙ ВІКТОР ОЛЕКСАНДРОВИЧ (73) ТАЛАЛАЙ ВІКТОР ОЛЕКСАНДРОВИЧ 3 Робочий орган бульдозера працює наступним чином. Під час копання ґрунту першим в контакт вступає відвал 1, який завдяки двом елементам 2 шарнірно з'єднано з усією конструкцією. Під час виникнення опорів діючих на відвал нерівномірно по його довжині, зусилля розподіляється по боках від центральної вісі відвала 1, та передається завдяки сферичні відбійники 3 на пружні елементи 4, які у свою чергу починають стискуватися, та повертати відвал 1, створюючи коливальні рухи інтенсифікаційної дії. Гідроциліндр керування 5 дозволяє змінювати глибину копання, тим самим впливати на значення сили опору, а коли стає необхідним ко 50476 4 пання традиційною неповоротною конструкцією, або навпаки поворотною але з постійним кутом повороту, то тягові обмежувачі 6, які встановлені на рамі 7, фіксуються у необхідному положенні, при якому продовжується цикл копання ґрунту. Таким чином, пропонована конструкція робочого органа бульдозера підвищує ефективність роботи бульдозера при копанні та переміщенні ґрунтів, знижує енергоємність різання ґрунту, забезпечує самоадаптації положення робочого органу в залежності від процесу, який виконується. Використання даної конструкції відвала дозволяє збільшити продуктивність бульдозера на 5-7%. 5 50476 6 7 Комп’ютерна верстка А. Крулевський 50476 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
