Дзеркальний пристрій для огляду об’єктів у важкодоступних місцях

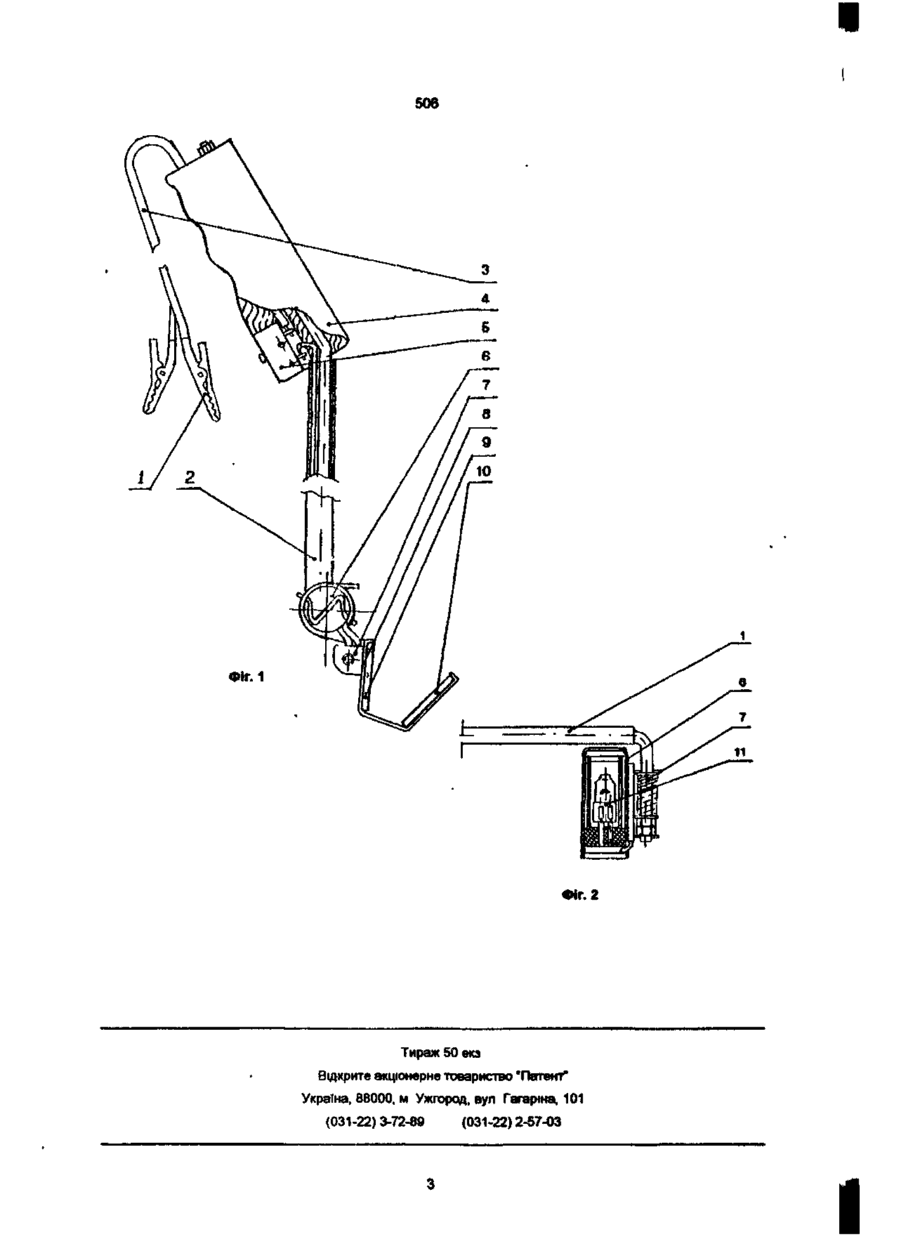

1 Дзеркальний пристрій для огляду об'єктів у важкодоступних місцях, що складається »з штанги, на якій змонтовані ручка, ліхтар підсвічування »оглядове дзеркало, який відрізняється тим, що ліхтар підсвічування розташований безпосередньо біля оглядового дзеркала 2 Дзеркальний пристрій за п 1, який відрізня ється тим. що він обладнаний додатковим дзеркалом, встановленим під гострим кутом до оглядового дзеркала 3 Дзеркальний пристрій за п 1, який відрізняється тим, що ручка змонтована під тупим кутом до штанги, а у ручці змонтований мікроперемикач, послідовно підключений до ліхтаря підсвічування 4 Дзеркальний пристрій за пп 1-2, який відрізняється тим, що система дзеркал, оглядове і додаткове, шарнірно змонтовані на штанзі 5 Дзеркальний пристрій за п 1, який відрізняється тим, що він обладнаний виносними клемами для його підключення до автономного джерела живлення 6 Дзеркальний пристрій за п 1, який відрізняється тим, що джерелом світла в ліхтарі підсвічування є галогенна лампа Корисна модель відноситься до криміналістичної техніки а саме до пристроїв для огляду об'єктів у важкодоступних місцях (димоходи, вентиляційні отвори, будівельні конструкції, автомобілі тощо) Широко відомо в криміналістиці застосування дзеркальних пристроїв для огляду об'єктів у важкодоступних місцях (Досмотровые комплекты зеркал "Шмель-2". "Шмель-3" // Каталог технических изделии фирмы "НОВО1*, Россия - Изд 2 - 1997 - С 27) Найбільш близьким по технічній суті до корисно» моделі, що заявляється, і прийнятим за прототип, є дзеркало "Шмель-2", яке складається із штанги, на якій змонтовані ручка, ліхтар тдсвітлення і оглядове дзеркало (Каталог фірми "НОВО". Росія) Недоліками цього пристрою є - ліхтар підсвітлення змонтований на штанзі біля ручки, таке розташування ліхтаря потребує значної світлової енері и для освітлення об'єктів у важкодоступних місцях, коли ці об'єкти розташовані в малопрозорих середовищах (пил, дим, сніг. дощ. вихлопні гази, частки сажі та ж ), - пристрій має одне оглядове дзеркало, яке не дозволяє оглядати об'єкти, на яких є цифри, номери та ІНШІ написи у прямому зображенні, - ручка пристрою нагвинчена на штангу і є її продовженням, що зменшує кут огляду, - оглядове дзеркало жорстко змонтовано на штанзі, що також зменшує кут огляду та ускладнює спостереження, - пристрій не має виносних клем для його підключення до автономних джерел живлення (акумуляторів, батарей та їй ), що зменшує його функціональні можливості по живленню, - ліхтар має звичайну лампу розжарювання, що не забезпечує достатньої потужності освітлення і ускладнює спостереження, особливо в малопрозорих середовищах Запропонована корисна модель усуває ці недоліки і вирішує задачу створення дзеркального пристрою для огляду об'єктів у важкодоступних місцях з підвищеними технічними можливостями, яю забезпечуються шляхом введення в його конструкцію нових елементів та їх зв'язків, що суттєво поліпшують процес огляду і розширюють функціональні можливості пристрою Вирішення цієї задачі досягається тим, що в дзеркальному пристрої для огляду об'єктів у важкодоступних місцях, що складається зі штанги, на якій змонтовані ручка, ліхтар тдсвгглення і оглядове дзеркало, згідно з корисною моделлю ліхтар ф о 506 пщсвітлення розташований безпосередньо біля оглядового дзеркала До того ж пристрій обладнаний додатковим дзеркалом, встановленим під гострим кутом до оглядового дзеркала, а ручка змонтована під тупим кутом до штанги, причому у ручці змонтований мікрслеремикач, послідовно підключений до ліхтаря підсвгглення Крім того, система дзеркал, оглядове і додаткове, шарнірно змонтовані на штанзі При цьому пристрій обладнаний виносними клемами для його підключення до автономного джерела живлення, а джерелом світла в ліхтарі підсвічування є галогенна лампа Саме ці ознаки необхідні і достатні для вирішення поставленої задачі Розташування ліхтаря безпосередньо біля оглядового дзеркала, наблизило цей ліхтар до місця огляду, що значно збільшило освітлення місця огляду як у нормальному стані, так і у стані, коли об'єкти розташовані в малопрозорих середовищах (пил, дим, сніг, дощ, вихлопні гази, частини сажі та інші) Те, що пристрій має додаткове дзеркало, яке встановлене під гострим кутом до оглядового дзеркала, дозволяє спостерігати об'єкти, на яких є цифри, номери та ІНШІ написи у їх прямому зображенні Те, що ручка змонтована під тупим кутом до штанги, дозволяє збільшити кут огляду, а те що у ручці змонтований мікроперемикзч, послідовно підключений до ліхтаря підсвітлення, дозволяє зручно вмикати і вимикати ліхтар, безпосередньо, не знімаючи руки оператора з ручки пристрою Завдяки тому, що система дзеркал, оглядове і додаткове, шарнірно змонтовані на штанзі, досягається плавна зміна кута огляду, що дуже зручно для оператора при огляді об'єктів у важкодоступних місцях Забезпечення пристрою виносними клемами дозволяє підключати ліхтар до автономних джерел живдення (наприклад, при обстеженні автомобіля можна підключатись до його акумулятора), що значно розширює функціональні можливості пристрою по живленню, а те, що джерелом світла в ліхтарі є галогенна лампа, забезпечує добру освітленість об'єктів огляду, що поліпшує якість зображень На фіг 1 зображено загальний вигляд пристрою, на фіг 2 - ліхтар підсвітлення Пристрій складається із штанги 1, на якій змонтовані виносні клеми 2 з шнуром живлення З, що вмонтований в ручку 4, в ній же змонтований мікроперемикач 5 На другому КІНЦІ штанги знаходяться ліхгар 6, шарнірне з'єднання 7, кронштейн 8, на якому змонтована система дзеркал, оглядове 9 і додаткове 10 Ліхтар 6 має галогенну лампу 11 (фіг 2) Пристрій працює таким чином На МІСЦІ огляду пристрій за допомогою виносних клем 2 підключають до будь-якого блоку живлення Наприклад, при обстеженні автомобіля пристрій підключають до його акумулятора За допомогою мікроперемикача включають ліхтар 6 Систему дзеркал 9 і 10 за допомогою штанги 1 переміщують і наближають до місця огляду таким чином, щоб у додатковому дзеркалі 10 з'явилося пряме зображення об'єкта, наприклад номера корпусу двигуна автомобіля Пристрій легко переміщується рукою оператора в будь-якому напрямі і під будь-яким кутом При необхідності кут огляду можна змінювати за допомогою шарнірного з'єднання 7, галогенна лампа 11 дає яскраве світло, що забезпечує якість і ЧІТКІСТЬ зображення Таким чином можна ефективно провести огляд і спостереження об'єктів у важкодоступних місцях (димоходи, вентиляційні отвори, будівельні конструкції, різні автомобілі та ін ) Пристрій простий, компактний і має легкий доступ до регулювання кута нахилу системи дзеркал, що значно прискорює огляд об'єктів Конструкція пристрою дозволяє проводити обстеження об'єктів як у звичайних умовах, так і в специфічних умовах негоди (дощ, сніг пил, бруд тощо) Виявлені при перевірках розбіжності можуть бути використані як речові докази скоєння злочину Пристрій можна рекомендувати криміналістам, слідчим, оперативним працівникам правоохоронних органів працівникам Державтоінспекцп, пошуковим групам для використання їх у роботі 506 Фіг. 1 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство "Патент" Україна. 88000, м Ужгород, вул Гагаріна, 101 (031-22) 3-72-89 (031-22) 2-57-03 І
