Екстрактор

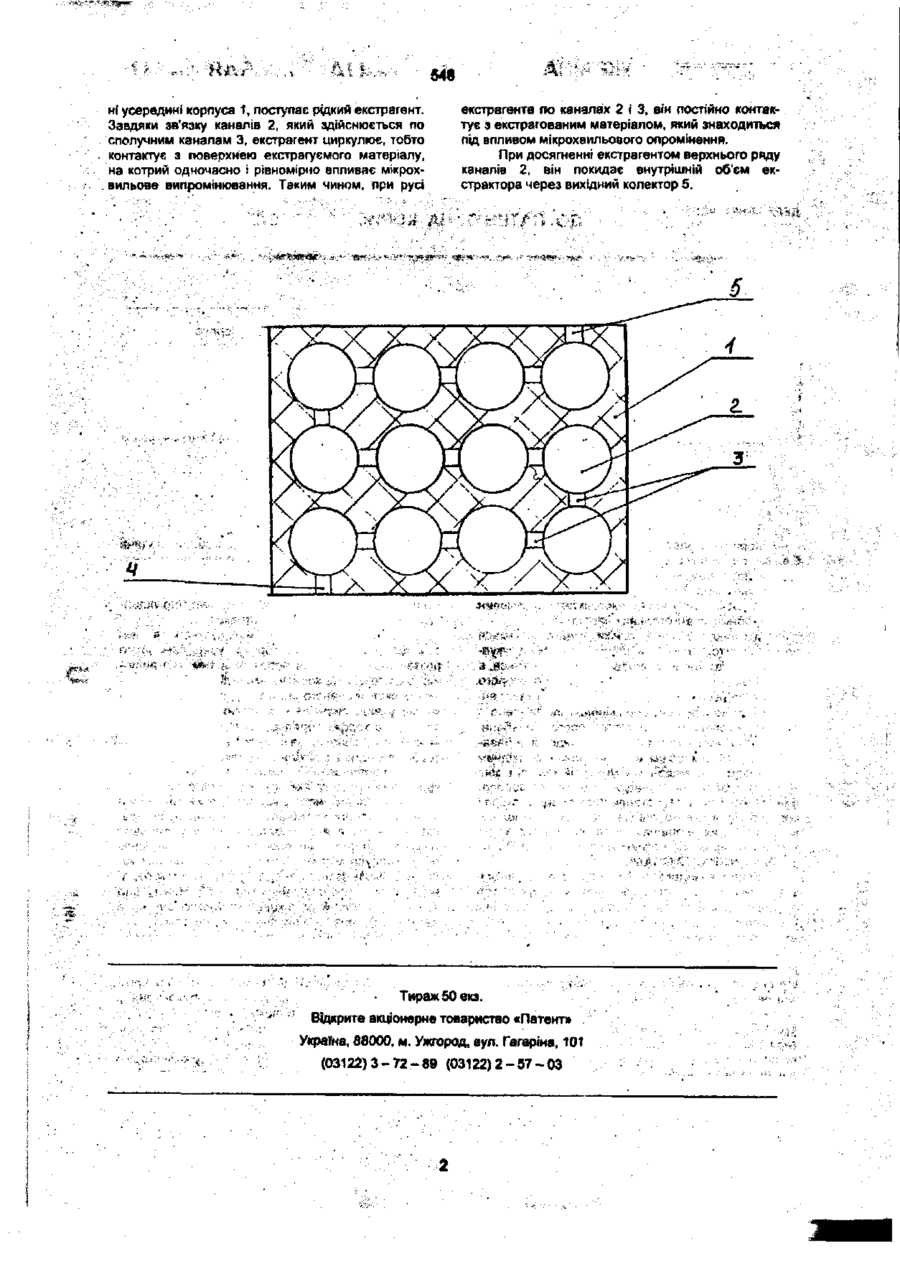

Екстрактор, який містить корпус, усередині якого розташовані сполучені порожнини, зв'язані з вхідним і вихідним колекторами, який відрізняється тим, що корпус виконаний із екстрагованого матеріалу, а порожнини виконані у вигляді системи еквідистангних каналів, зв'язаних по торцях порядно, І між рядами, причому нижній ряд зв'язаний із вхідним колектором, а верхній ряд каналів Із вихідним колектором. Корисна модель відноситься до галузі засобів, які використовуються для одержання рідких екстрактів, переважно при впливі мікрохвильового випромінювання, і може бути використана для виділення дубільних і ІНШИХ екстрактивних речовин при виробництві алкогольних напоїв. З існуючого рівня техніки, який відноситься до розглянутої галузі, найбільш близьким по сукупності ознак, до корисної моделі, яка заявляється, є екстрактор, що складається з радіопрозорого корпуса, із розміщеним усередині його, з утворенням кільцевої' камери, порожнина якої зв'язана з вихідним колектором, радіопрозорого барабана, бічна стінка якого містить отвори у виді сопів Лаваля, а внутрішній об'єм його зв'язаний із вхідним колекотром, І розміщений у кільцевій камері в зоні контакту з барабаном, радюпрозорий перфорований статор, при цьому отвори перфорації" статора і сопла барабана виконані так, що їх осі розташовані в однакових площинах по спшвісним окружностям із нерівним і некратним кроком {Патент РФ Ne 2060268, МКИ С 12 G 1/02). Корисна модель, яка заявляється, збігається з відомим екстрактором по наступній сукупності суттєвих ознак, як-от, містить корпус, усередині якого розташовані сполучені порожнини, зв'язані з вхідним і вихідним колекторами. Однак відомий екстрактор не забезпечує технічний результат корисної моделі, яка заявляється, що обумовлено конструкцією відомого екстрактора, яка передбачає вплив мікрохвильового випромінювання на мезгу через радіопрозорі перегородки екстрактора, тобто тільки на шар мезги, який прилягає до перегородки, що приводить до нерівномірного впливу на екстрагований матеріал, випромінювання, І знижує інтенсивність процесу. В основу корисної моделі поставлена задача удосконалення екстрактора, а якому, за рахунок зміни його конструкції, забезпечується рівномірний І одночасний вплив мікрохвильового випромінювання на весь екстрагований матеріал, що підвищує інтенсивність процесу екстракції. Поставлена задача вирішується в екстракторі, який містить корпус, усередині якого розташовані сполучені порожнини тим, що відповідно до предмета корисної моделі, корпус виконаний із екстрагованого матеріалу, а порожнини виконані у .виді системи еквідістантних каналів, які зв'язані по торцях порядно, і між рядами, причому нижній ряд каналів зв'язаний із вхідним колектором, а верхній із вихідним колектором. Запропонований екстрактор ілюструється кресленням розрізу, яке приведено на фігурі. Екстрактор містить корпус 1, який виконаний з екстрагованого матеріалу, наприклад дуба, зовнішня поверхня якого повторює форму джерела мікрохвильового випромінювання, внутрішній об'єм корпуса містить систему еквідистантних каналів 2, які зв'язані по торцях порядно, і між рядами за допомогою сполучних каналів 3. Нижній ряд каналів зв'язаний із вхідним колектором 4, а верхній ряд каналів із вихідним колектором 5. Запропонований екстрактор працює наступним чином. Екстрактор, розташований усередині джерела мікрохвильового випромінювання (на кресленні не показаний), корпус 1 якого виконаний із радіо поглинаючого матеріалу - деревини дуба, за рахунок впливу на нього мікрохвильового випромінювання, рівномірно і одночасно нагрівається у всьому об'ємі. При цьому, по вхідному колектору 4 у систему еквідистантних каналів 2, які розташоват CO in 548 ні усередині корпуса 1, поступає рідкий екстрагент. Завдяки зв'язку каналів 2, який здійснюється по сполучним каналам 3, екстрагент циркулює, тобто контактує з поверхнею екстрагуємого матеріалу, на котрий одночасно і рівномірно впливає мікрохвильове випромінювання. Таким чином, при русі екстрагента по каналах 2 І З, він постійно контактує з екстрагованим матеріалом, який знаходиться під впливом мікрохвильового опромінення. При досягненні екстрагентом верхнього ряду каналів 2, він покидає внутрішній об'єм екстрактора через вихідний колектор 5. й?»"*>* iV ••;« .-*;-, •: ; ' • ', . fij ' Тираж 50 екэ. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, аул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
