Газовий конвектор

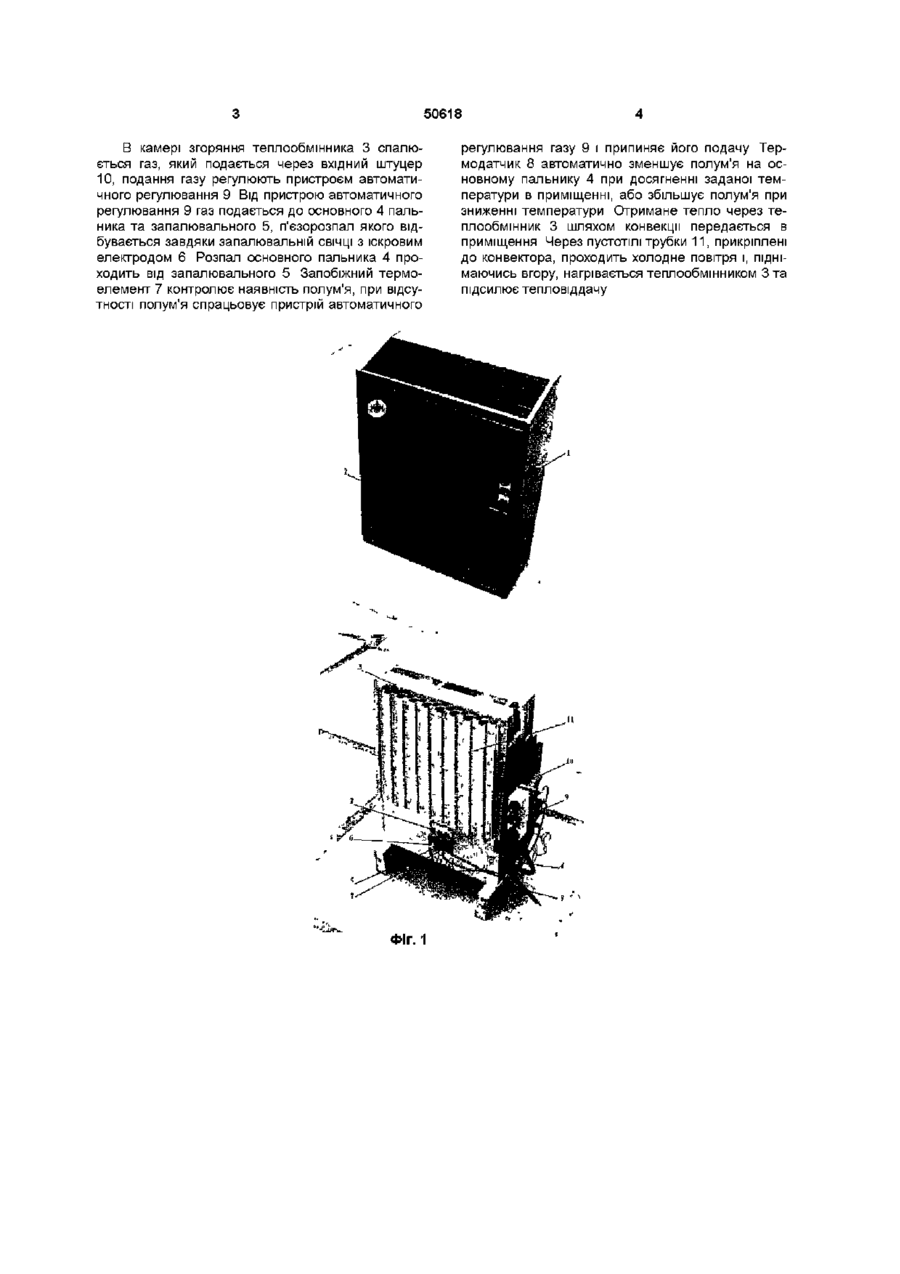

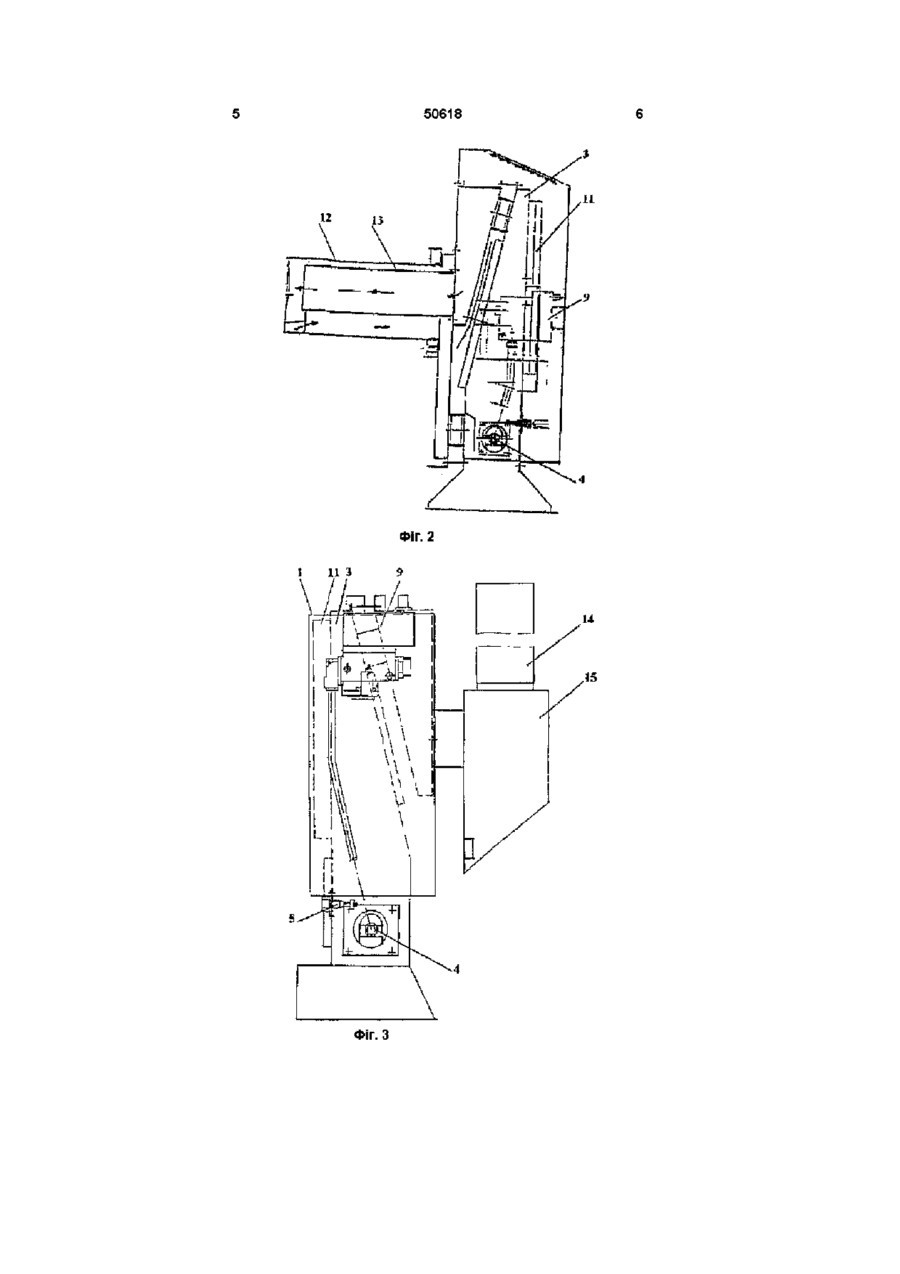

Газовий конвеїстор, що містить теплообмінник, газові пальники, свічку запалювання з іскровим електродом, запобіжний термоелемент, термодатчик та пристрій автоматичного регулювання газу, які поміщені у корпус з оглядовою щілиною, який відрізняється тим, що додатково містить порожнисті трубки, прикріплені до передньої стінки теплообмінника Винахід стосується опалювальної техніки і може бути використаний для обігріву приміщень Прототипом вибраний газовий конвектор LB30 фірми "Lampart budafoki zomanc" (Угорщина), який містить теплообмінник, газові пальники, свічку запалювання з іскровим електродом, запобіжний термоелемент, термодатчик та пристрій автоматичного регулювання газу, до якого газ подається через вхідний штуцер Всі ЦІ елементи поміщені у корпус з оглядовою щілиною У випадку фасадного виконання конвектора, забір повітря на горіння проходить зовні приміщення через ЗОВНІШНІЙ патрубок, а ВІДВІД продуктів згоряння через стіну приміщення через внутрішній патрубок У випадку димохідного виконання, конвектор підключений до димоходу шує його тепловіддачу та підвищує ефективність обігріву На фіг 1 зображений газовий конвектор - загальний вигляд, на фіг 2 - газовий конвектор фасадного типу, вигляд збоку, на фіг 3 - газовий конвектор димохідного типу, вигляд збоку Газовий конвектор містить корпус 1 з оглядовою щілиною 2, в який поміщені теплообмінник 3, в середині якого знаходяться два газові пальники основний 4 та запалювальний 5, запалювальна свічка з іскровим електродом 6, запобіжний термоелемент 7 та термодатчик 8 На теплообміннику З закріплений пристрій автоматичного регулювання газу 9 з вхідним штуцером 10 Для підсилення конвекції повітря, на передній СТІНЦІ теплообмінника прикріплені пустотілі трубки 11 Газовий конвектор виконаний двох типів - для фасадного встановлення (фіг 2) та для підключення до димоходу (фіг 3) Конвектор для фасадного встановлення має закриту камеру згоряння газу в теплообміннику З, забір повітря на горіння проходить зовні приміщення через ЗОВНІШНІЙ патрубок 12, а ВІДВІД продуктів згоряння через стіну приміщення через внутрішній патрубок 13 Конвектор, призначений для підключення до димоходу, має відкриту камеру згоряння в теплообміннику 3, забір повітря на горіння відбувається з приміщення, де встановлений конвектор, а вивід продуктів згоряння у димохід 14 через тягопереривач 15 Газовий конвектор працює таким чином Проте цей конвектор недостатньо ефективний В основу винаходу поставлене завдання, шляхом зміни конструкції газового конвектора, посилити конвекцію, що, в свою чергу, підвищить ефективність обігріву Поставлене завдання вирішується тим, що газовий конвектор, який містить теплообмінник, газові пальники, свічку запалювання з іскровим електродом, запобіжний термоелемент, термодатчик та пристрій автоматичного регулювання газу і які поміщені у корпус з оглядовою щілиною, згідно з винаходом до передньої стінки теплообмінника прикріплені пустотілі трубки Через пустотілі трубки, прикріплені до конвектора, проходить холодне повітря, яке піднімаючись вгору, нагрівається теплообмінником, збіль 00 (О о ю 50618 В камері згоряння теплообмінника 3 спалюється газ, який подається через вхідний штуцер 10, подання газу регулюють пристроєм автоматичного регулювання 9 Від пристрою автоматичного регулювання 9 газ подається до основного 4 пальника та запалювального 5, п'єзорозпал якого відбувається завдяки запалювальній СВІЧЦІ З іскровим електродом 6 Розпал основного пальника 4 проходить від запалювального 5 Запобіжний термоелемент 7 контролює наявність полум'я, при відсутності полум'я спрацьовує пристрій автоматичного ФІГ. 1 регулювання газу 9 і припиняє його подачу Термодатчик 8 автоматично зменшує полум'я на основному пальнику 4 при досягненні заданої температури в приміщенні, або збільшує полум'я при зниженні температури Отримане тепло через теплообмінник 3 шляхом конвекції передається в приміщення Через пустотілі трубки 11, прикріплені до конвектора, проходить холодне повітря і, піднімаючись вгору, нагрівається теплообмінником 3 та підсилює тепловіддачу 50618 ФІГ. 2 14 Фіг. З 50618 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
