Фільтр для очистки води

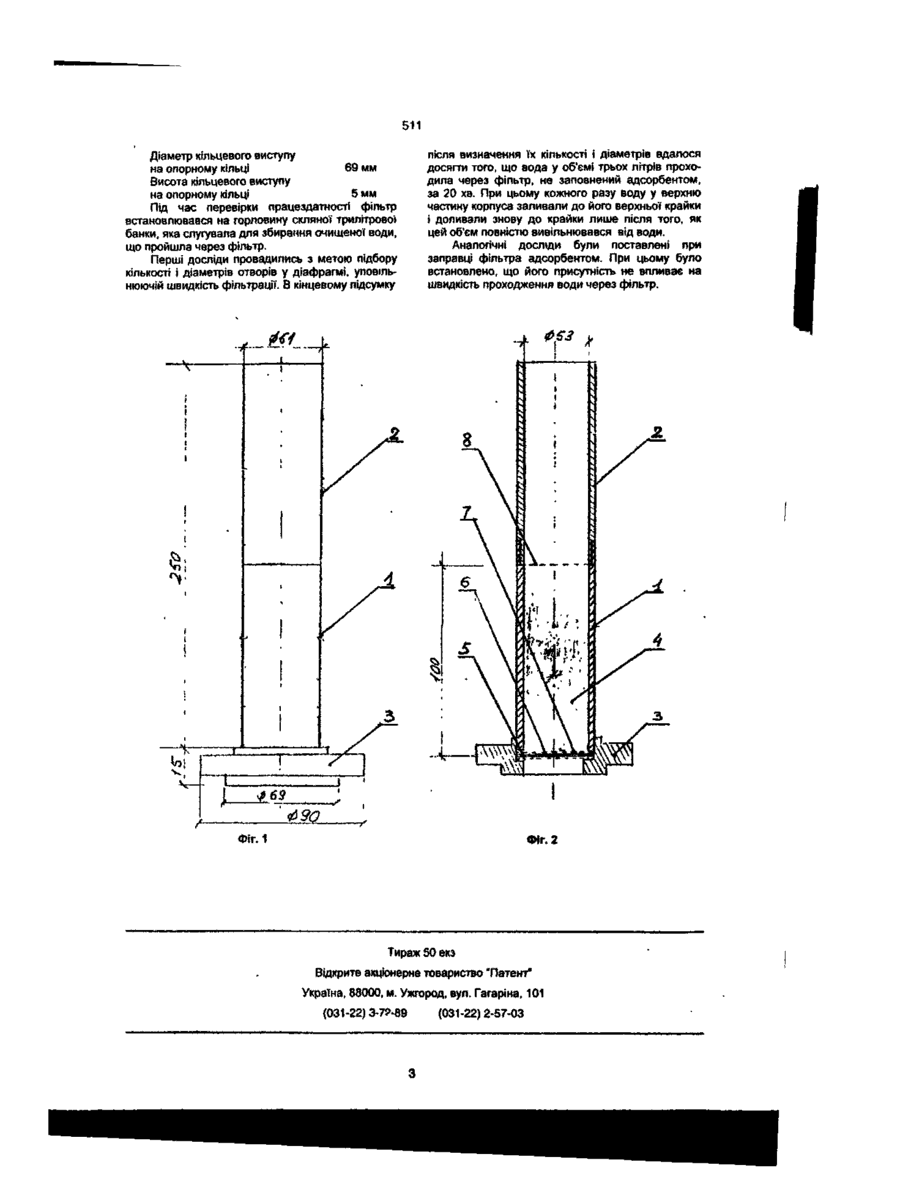

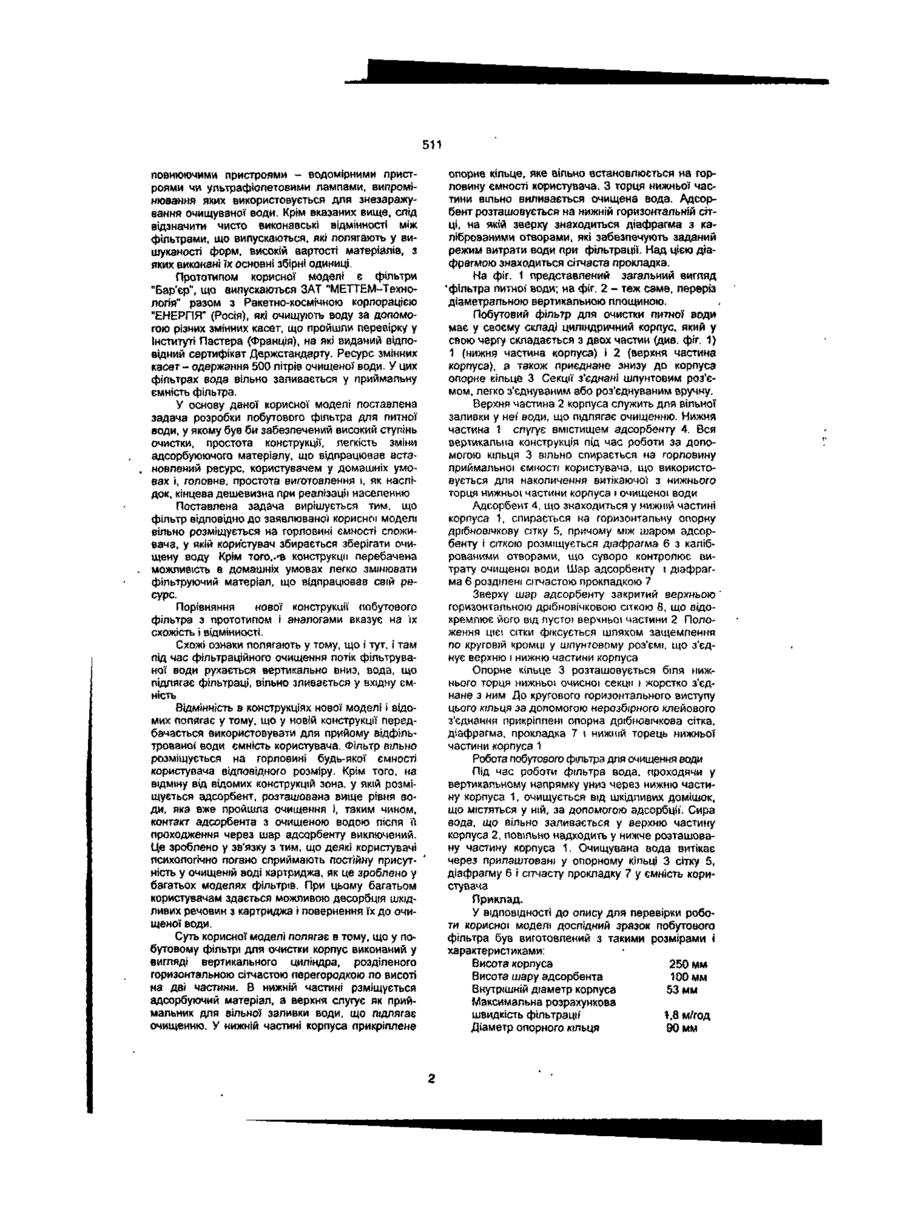

Фільтр для очистки води виконаний у вигляді вертикального відкритого зверху порожнього циліндричного корпуса з адсорбуючим матеріалом Корисна модель - фільтр для очистки води, відноситься до побутової техніки а саме до пристроїв для очистки питної води адсорбційним методом від різного роду ХІМІЧНИХ біологічних і інших забруднень Часто у споживача водопровідної води відсутня впевненість у и якості внаслідок чого у нього з'являється бажання скористатися побутовим індивідуальним очисним фільтром Через те, що фільтрувальні пристрої які є сьогодні, дорого коштують потребують досить частої заміни фільтруючого елементу - картриджу що теж коштує недешево виникає задача створити дешевий варіант очисного побутового фільтра який за своїми очисними показниками не поступався б існуючим Розв'язання проблеми очистки води за допомогою фільтрувально-адсорбційних апаратів досягається о даний чаг використанням великої КІЛЬКОСТІ різних пристроїв які випускаються різними підприємствами Відомий фільтр (Заявка 4227767 1, № 25, 8 92, кл С 02 F 1Ю0, опублік 17 03 94 Тппкwasserfilter fur Yausbalte), що використовується для одержання питної води у домашніх умовах, в якому в компактному пластмасовому корпусі розташовані три фільтрувальні \ один регенераційний ступінь Передбачений також блок для опромінювання з метою знезаражування води ультрафіолетовим випромінюванням Запропонований також фільтр для домашньої водопровідної мережі, що має камеру сирої води, камери очищеної води, між якими розташовується фільтруючий елемент (Патент США № 5227048, кл 210/94, опублік 13 07 93, Rakwe який відрізняється тим, що корпус має донний лристрій із каліброваними дрібними отворами для витоку з певною швидкістю профільтрованої води, у своїй нижній частині облаштований опорним кільцем для закріппення під час роботи на горловин» ємності наколичувача очищеної води, і складається з двох частин що розділені сітчастою перегородкою з яких верхня - порожня і є приймальною ємністю для води, що підлягає очищенню, а нижня заповнена адсорбуючим матеріалом, шар якого рзташований вище рівня очищеної води shable filter device having means to add additional fluids to filtrate becwesh fluid) Всі фільтри родини "Аквафор" мають у своєму склад» вуглецеві волокна, які вибірково затримують важкі метали з^ишаючи при цьому корисні мінеральні солі (Мир новостей № 19 (229), 9 мая 1998 г ) ВІДОМІ побутові фільтри для питної води, розроблені фірмою АМЄТЕК, такі як RO 2127, RO3167 і багато інших Сира вода, що надходить на очищення, подається по шлангу, що безпосередньо приєднується до водопровідного крана Окрім перелічених, відома велика КІЛЬКІСТЬ конструкцій побутових фільтрів для очистки питної води дія яких грунтується на використанні різного роду адсорбуючих матеріалів У всіх фільтрах такого типу використовується один » той же принцип дії, ВІДПОВІДНО до якого сира водопровідна вода пропускається через шар адсорбуючого матеріалу, який із потоку очищуваної води, що повільно рухається через нього, адсорбує забруднюючг речовини, які містяться у воді Відмінність у механічному облаштуванні існуючих адсорбційних фільтрів в основному полягає у конструктивному виборі напрямку руху очищуваного потоку - у напрямку проти сили ваги, чи у протилежному, надходженні сирої води - вільна заливка чи п введення за допомогою шлангу, який прилаштовується до водопровідного крану ВІДМІННІСТЬ є також в складах, КІЛЬКОСТІ фільтруючих сту пенів > у масі завантажуваних, як правило, у вигляді змінних касет чи патронів (картриджів), адсорбуючих сумішей, якими завантажуються адсорбційні побутові фільтри, або в оснащенні до ю О) 511 повнюючими пристроями - водомірними пристроями чи ультрафіолетовими лампами, випромінювання яких використовується для знезаражування очищуваної води. Крім вказаних вище, спід відзначити чисто виконавські відмінності між фільтрами, що випускаються, які полягають у вишуканості форм, високій вартості матеріалів, з яких виконані їх основні збірні одиниці. Прототипом корисної моделі є фільтри "Бар'єр", що випускаються ЗАТ "МЕТТЕМ-Технологія" разом з Ракетно-космічною корпорацією "ЕНЕРГІЯ" (Росія), які очищують воду за допомогою різних змінних касет, що пройшли перевірку у Інституті Пастера (Франція), на які виданий відповідний сертифікат Держстандарту. Ресурс змінних касет - одержання 500 літрів очищеної води. У цих фільтрах вода вільно заливається у приймальну ємність фільтра. У основу даної корисної моделі поставлена задача розробки побутового фільтра для питної води, у якому був би забезпечений високий ступінь очистки, простота конструкції, легкість зміни адсорбуюючого матеріалу, що відпрацював встановлений ресурс, користувачем у домашніх умовах і, головне, простота виготовлення і, як наслідок, кінцева дешевизна при реалізації населенню Поставлена задача вирішується тим, що фільтр відповідно до заявлюваної корисної моделі вільно розміщується на горловині ємності споживача, у якій користувач збирається зберігати очищену воду Крім того,-«в конструкції перебачена можливість в домашніх умовах легко змінювати фільтруючий матеріал, що відпрацював свій ресурс. Порівняння нової конструкції побутового фільтра з прототипом і аналогами вказує на їх схожість і відмінності. Схожі ознаки полягають у тому, що і тут, і там під час фільтраційного очищення потік фільтруваної води рухається вертикально вниз, вода, що підлягає фільтраці, вільно зливається у вхідну ємність Відмінність в конструкціях нової моделі і відомих полягає у тому, що у новій конструкції передбачається використовувати для прийому відфільтрованої води ємність користувача. Фільтр вільно розміщується на горловині будь-якої ємності користувача відповідного розміру. Крім того, на відміну від відомих конструкцій зона, у якій розміщується адсорбент, розташована вище рівня води, яка вже пройшла очищення і, таким чином, контакт адсорбента з очищеною водою після її проходження через шар адсорбенту виключений. Це зроблено у зв'язку з тим, що деякі користувачі психологічно погано сприймають постійну присутність у очищеній воді картриджа, як це зроблено у багатьох моделях фільтрів. При цьому багатьом користувачам здається можливою десорбція шкідливих речовин з картриджа і повернення їх до очищено» води. Суть корисної моделі полягає в тому, що у побутовому фільтрі для очистки корпус виконаний у вигляді вертикального циліндра, розділеного горизонтальною сітчастою перегородкою по висоті на дві частини. В нижній частині рзміщується адсорбуючий матеріал, а верхня слугує як приймальник для вільної заливки води, що гвдлягає очищенню. У нижній частині корпуса прикріплене опорне кільце, яке вільно встановлюється на горловину ємності користувача. З торця нижньої частини вільно виливається очищена вода. Адсорбент розташовується на нижній горизонтальній сітці, на якій зверху знаходиться діафрагма з каліброваними отворами, які забезпечують заданий режим витрати води при фільтрації. Над цією діафрагмою знаходиться сітчаста прокладка. На фіг. 1 представлений загальний вигляд 'фільтра питної води; на фіг. 2 - теж саме, переріз діаметральною вертикальною площиною. Побутовий фільтр для очистки питної води має у своєму складі циліндричний корпус, який у свою чергу складається з двох частин (див. фіг. 1) 1 (нижня частина корпуса) і 2 (верхня частина корпуса), а також приєднане знизу до корпуса опорне кільце 3 Секції з'єднані шпунтовим роз'ємом, легко з'єднуваним або роз'єднуваним вручну. Верхня частина 2 корпуса служить для вільної заливки у неї води, що підлягає очищенню. Нижня частина 1 слугує вмістищем адсорбенту 4. Вся вертикальна конструкція під час роботи за допомогою кільця 3 вільно спирається на горловину приймально* ємності користувача, що використовується для накопичення витікаючо'і з нижнього торця нижньої частини корпуса і очищеної води Адсорбент 4, що знаходиться у нижній частині корпуса 1, спирається на горизонтальну опорну дрібновічкову сітку 5, причому між шаром адсорбенту і сіткою розміщується діафрагма 6 з каліброваними отворами, що суворо контролює витрату очищеної води Шар адсорбенту і діафрагма 6 розділені сітчастою прокпадкою 7 Зверху шар адсорбенту закритий верхньою горизонтальною дрібновічковою сіткою 8, що відокремлює його від пустої верхньої частини 2 Положення цієї сітки фіксується шляхом защемлення по круговій кромці у шпунтовому роз'ємі, що з'єднує верхню і нижню частини корпуса Опорне кільце 3 розташовується біля нижнього торця нижньої очисної секції і жорстко з'єднане з ним До кругового горизонтального виступу цього кільця за допомогою нерозбірного клейового з'єднання прикріплені опорна дрібновічкова сітка, діафрагма, прокладка 7 і нижній торець нижньої частини корпуса 1 Робота побутового фільтра для очищення води Під час роботи фільтра вода, проходячи у вертикальному напрямку униз через нижню частину корпуса 1, очищується від шкідливих домішок, що містяться у ній, за допомогою адсорбції. Сира вода, що вільно заливається у верхню частину корпуса 2, повільно надходить у нижче розташовану частину корпуса 1. Очищувана вода витікає через прилаштовані у опорному кільці 3 сітку 5, діафрагму 6 і сітчасту прокладку 7 у ємність користувача Приклад. У ВІДПОВІДНОСТІ до опису для перевірки роботи корисної моделі дослідний зразок побутового фільтра був виготовлений з такими розмірами і характеристиками: Висота корпуса 250 мм Висота шару адсорбента 100 мм Внутрішній діаметр корпуса 53 мм Максимальна розрахункова швидкість фільтрації *,8м/год Діаметр опорного кільця 90 мм 511 Діаметр кільцевого виступу на опорному кільці 69 мм Висота кільцевого виступу на опорному кільці 5 мм Під час перевірки працездатності фільтр встановлювався на горловину скляної трилітрово» банки, яка слугувала для збирання очищеної води, що пройшла через фільтр. Перші досліди провадились з метою підбору кількості і діаметрів отворів у діафрагмі, уповільнюючій швидкість фільтрації. В кінцевому підсумку після визначення їх кількості і діаметрів вдалося досягти того, що вода у об'ємі трьох літрів проходила через фільтр, не заповнений адсорбентом, за 20 хв. При цьому кожного разу воду у верхню частину корпуса заливали до його верхньої крайки і доливали знову до крайки лише після того, як цей об'єм повністю вивільнювався від води. Аналогічні досліди були поставлені при заправці фільтра адсорбентом. При цьому було встановлено, що його присутність не впливає на швидкість проходження води через фільтр. Фіг. 1 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство "Патент" Україна, 88000, м. Ужгород, вул. Гагаріна. 101 (031-22) 3-7Р-89 (031 -22) 2-57-03
