Автомобіль для вибухотехнічної служби

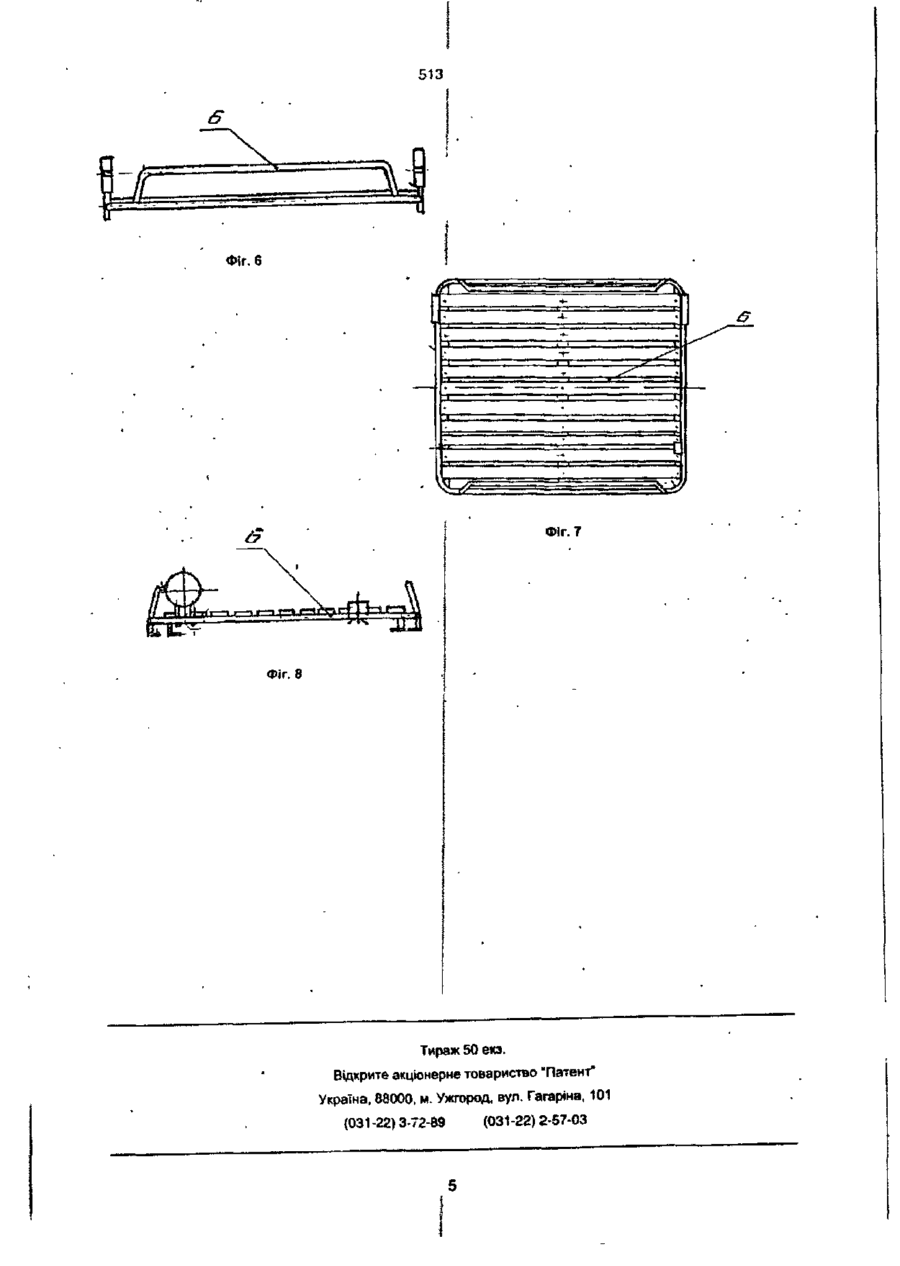

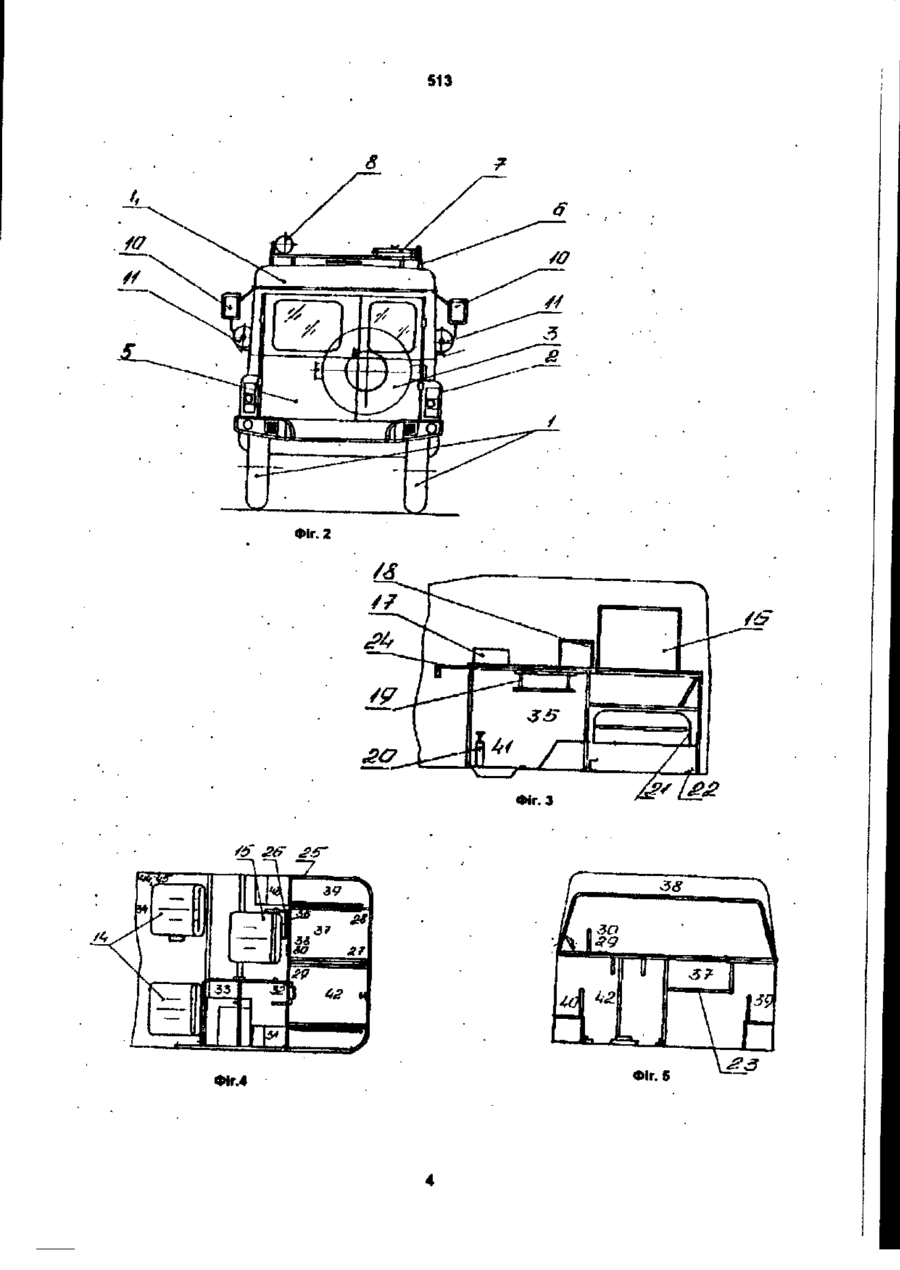

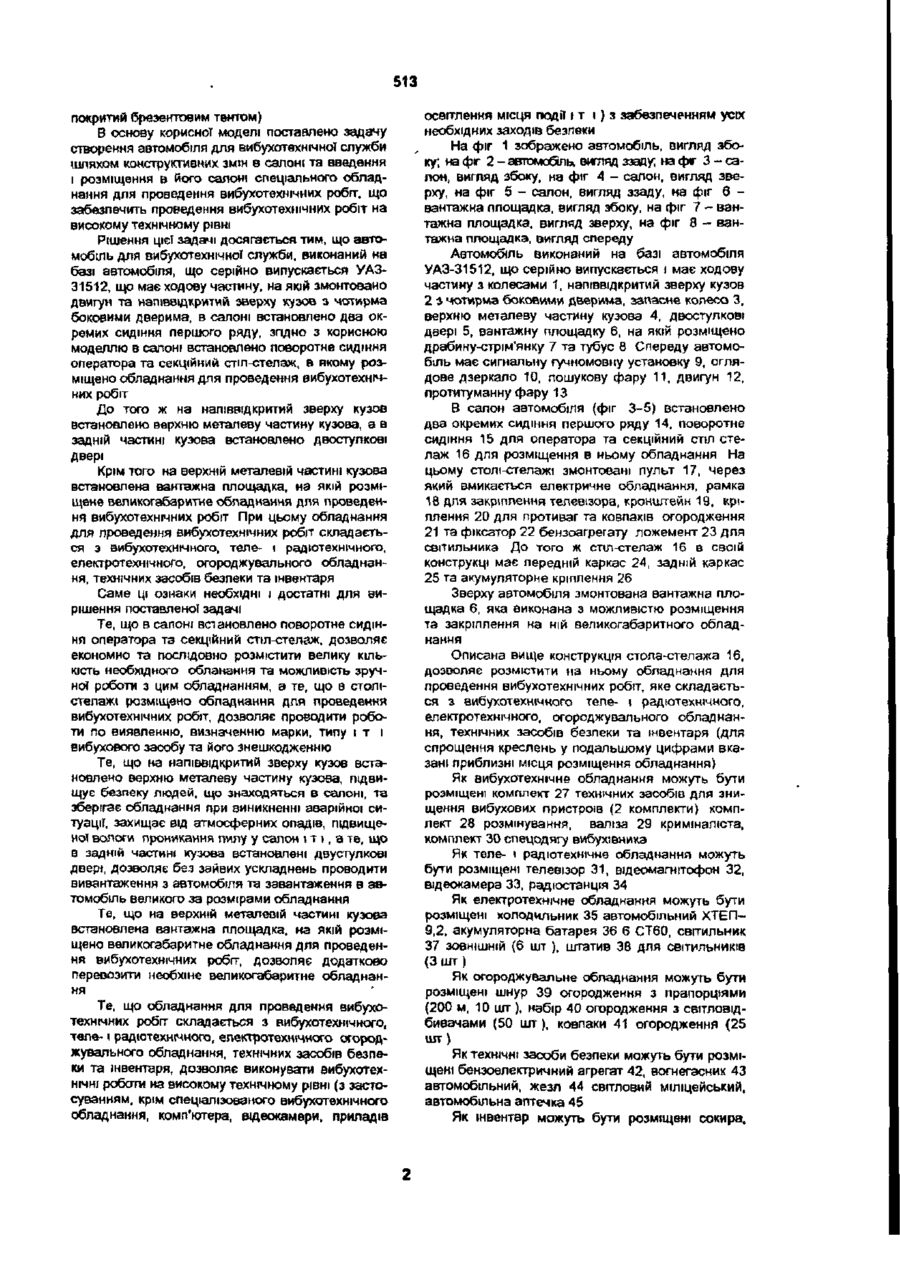

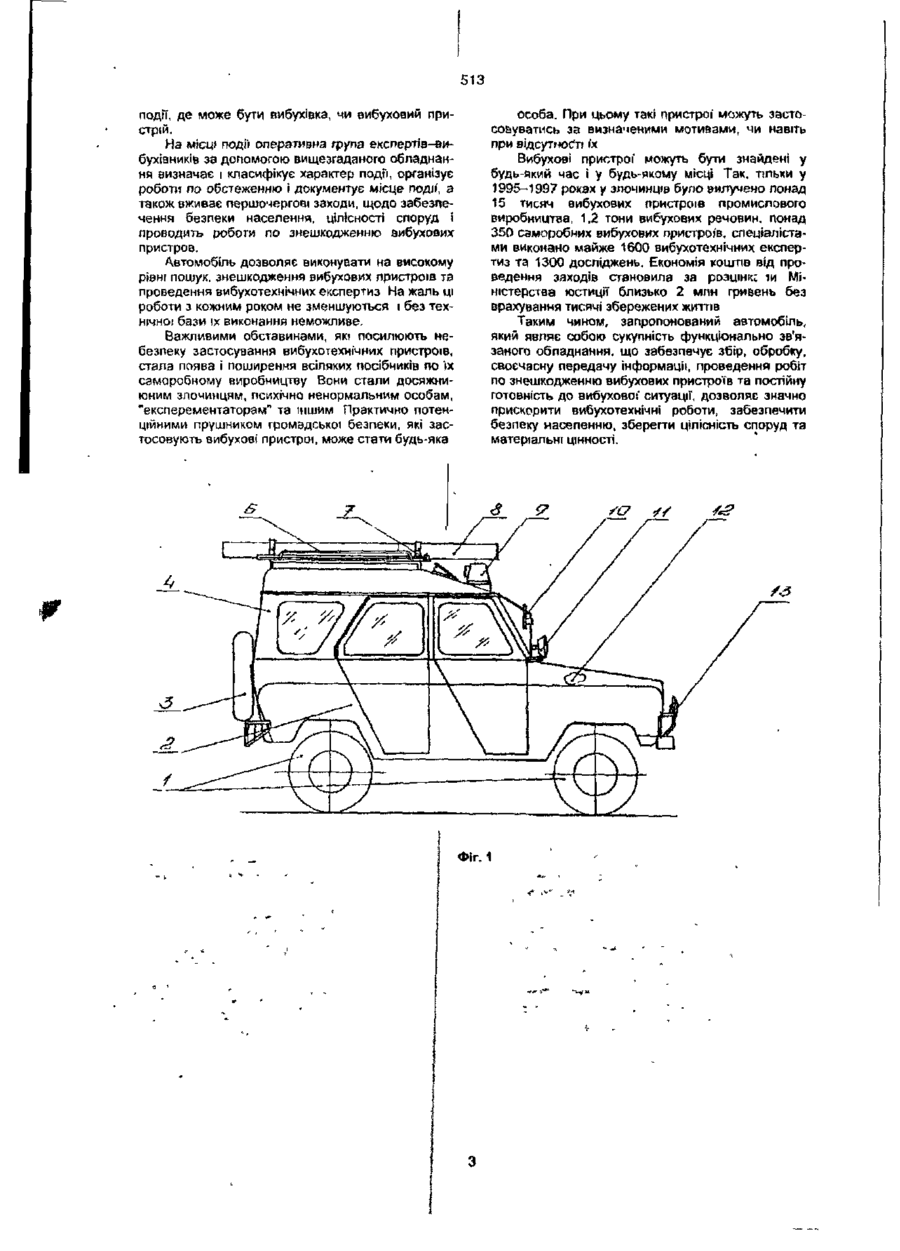

УКРАЇНА UA (ti)513 (із, U (51) 6 В60РЗ/00, F42D5/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ f ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ {54, АВТОМОБІЛЬ ДЛЯ ВИБУХОТЕХН1ЧНО1 СЛУЖБИ (21,98115883 (22,04 11 1998 {24,15 09 2000 (46,15 09 2000, Бюл №4, 2000 р (72, Чаус Володимир Дмитрович, Лоторєв Володимир Олександрович, Пащенко Віктор Іванович (73, Державний інженррно-упроваджувапьмий центр "Спецтехніка" МВС України (57, 1 Автомобіль для вибухотехнічноТ служби, виконаний на базі автомобіля УАЗ-31512, що серійно випускається, який має ходову частину, на якій змонтовано двигун та напіввідкритий зверху кузов з чотирма боковими дверимз, в салоні встановлено два окремих сидіння першого ряду, який відрізняється тим, що в салоні встановлено поворотне сидіння оператора та секційний стіл стелаж, в якому розміщено обладнання для проведення вибухотехнічних робіт 2 Автомобіль за п 1, який відрізняється тим, що иа напіввід критий зверху кузов встановлено верхню металеву частину кузова, а в задній частині кузова встановлені двостулкові двері 3 Автомобіль за п 1, який відрізняється тим, що на верхній металевій частині кузова встановлена вантажна площадка, на якій розміщено великогабаритне обладнання для проведення вибухотехнічних робіт 4 Автомобіль за п 1, який відрізняється тим, що обладнання для проведення вибухотехнічних робіт складається з вибухотехнічного, теле- і радіотехнічного, електротехнічного, огороджувального обладнання, технічних засобів безпеки та інвентарю Корисна модель відноситься до спеціальних транспортних засобів, а саме автомобілів, призначених для виГзду на місце події оперативної групи експертів-вибухівників для визначення і класифікації характеру події, організації робіт по обстеженню, документуванню місця події, вживання першочергових заходів, щодо забезпечення безпеки населення, цтгсносп споруд і проведення робіт по знешкодженню вибухових пристроїв Широко ВІДОМІ спецавтомобілі з різноманггним обладнанням, наприклад - 'Транспортное средство для медицинских целей" (Патент Росії № 2003515, кл В 60 Р 3/00, 1993), - "Лесная патрульная машина" (Патент Росії Na 2013237, кл В 60 Р 3/00, 1994), - "Автомобіль з обладнанням для дезактиваційних робіт" (Патент України № 7218, кл В 60 Р 3/00. В 60 R 15/02, 1995) Але ці автомобілі мають своє специфічне обладнання і конструкцію і не можуть бути використані для вибухотехнічних робіт Найбільш близькою до запропонованої конструкції автомобіля по технічній сул і досягнутому результату с конструкція автомобіля, що серійно випускається, УАЗ-31512 Відома конструкцій має ходову частину, на якій змонтовано двигун та напіввід критий зверху кузов з чотирма боковими дверима та відкидним заднім бортом, на кузов натягується брезентовий тент, в салоні встановлено два окремих сидіння першого ряду, три з'єднаних сидіння другого ряду та два окремих відкидних сидіння розташованих по правій та ЛІВІЙ СТІНЦІ кузова за другим рядом сидінь Недоліком такого автомобіля є - не пристосований до розміщення обпадання для проведення вибухотехнічних робіт, тобто в салоні не встановлено зручних для роботи та розміщення обладнання столів або столів-стелажів, - не укомплектований обладнанням для проведення вибухотехнічних робіт, - кузов вкритий брезентовим тентом {а не верхньою металевою частиною кузова), що зменшує безпеку людей та обладнання при виникненні аварійної ситуації, а також призводить до проникання у салон вологи, пилу та т і , - в задній частині кузова становлено відкидний борт (а не більші по площі відкривання двостулкові вері), що ускладнює вивантаження та завантаження великого за розміром обладнання, - не має вантажної площадки для розміщення великогабаритного обладнання та можливості її встановлення на верх автомобіля (оскільки кузов 5Г 513 покритий брезентовим тентом) В основу корисної моделі поставлено задачу створення автомобіля для вибухотехнічної служби шляхом конструктивних змін в салоні та введення і розміщення в його салоні спеціального обладнання для проведення вибухотехнічних робгг, що забезпечить проведення вибухотехнічних робіт на високому технічному рівні Рішення цієї задачі досягається тим, що автомобіль для вибухотехнічноТ служби, виконаний на базі автомобіля, що серійно випускається УАЗ31512, що має ходову частину, на якій змонтовано двигун та напіввідкритий зверху кузов з чотирма боковими дверима, в салоні встановлено два окремих сидіння першого ряду, згідно з корисною моделлю в салоні встановлено поворотне сидіння оператора та секційний стіл-стелаж, в якому розміщено обладнання для проведення вибухотехнічних робіт До того ж на напіввідкритий зверху кузов встановлено верхню металеву частину кузова, а в задній частині кузова встановлено двостулкові двері Крім того на верхній металевій частині кузова встановлена вантажна площадка, на якій розміщене великогабаритне обладнання для проведення вибухотехнічних робіт При цьому обладнання для проведення вибухотехнічних робіт складається з вибухотехнічного, теле- і радіотехнічного, електротехнічного, огород жувального обладнання, технічних засобів безпеки та інвентаря Саме ці ознаки необхідні і достатні для вирішення поставленої задачі Те, що в салоні встановлено поворотне сидіння оператора та секційний спл-стелаж, дозволяє економно та послідовно розмістити велику КІЛЬКІСТЬ необхідного обланання та можливість зручної роботи з цим обладнанням, а те, що в столістелажі розміщено обладнання для проведення вибухотехнічних робіт, дозволяє проводити роботи по виявленню, визначенню марки, типу і т і вибухового засобу та його знешкодженню Те, що на напіввідкритий зверху кузов встановлено верхню металеву частину кузова, підвищує безпеку людей, що знаходяться в салоні, та зберігає обладнання при виникненні аварійної ситуації, захищає від атмосферних опадів, підвищеної вологи проникання пилу у салон \ т ) , а те, що в задній частині кузова встановлені двустулкові двері, дозволяє без зайвих ускладнень проводити вивантаження з автомобіля та завантаження в автомобіль великого за розмірами обладнання Те, що на оерхній металеоїй частині кузова встановлена вантажна площадка, на якій розміщено великогабаритне обладнання для проведення вибухотехнічних робгг, дозволяє додатково перевозити необхіне великогабаритне обладнання Те, що обладнання для проведення вибухотехнічних робгг складається з вибухотехнічного, теле-t радіотехнічного, електротехнічного огороджувального обладнання, технічних засобів безпеки та інвентаря, дозволяє виконувати вибухотехнічні роботи на високому технічному рівні (з застосуванням, крім спеціалізованого вибухотехнічного обладнання, комп'ютера, ещеокамери, приладів освітлення місця події і т і ) з забезпеченням усіх необхідних заходів безпеки На фіг 1 зображено автомобіль, вигляд збоку, на фг 2 - автомобіль, вигляд ззаду; на фг 3 - салон, вигляд збоку, на фіг 4 - салон, вигляд зверху, на фіг 5 - салон, вигляд ззаду, на фіг 6 вантажна площадка, вигляд збоку, на фіг 7 - вантажна площадка, вигляд зверху, на фіг 8 - вантажна площадка, вигляд спереду Автомобіль виконаний на базі автомобіля УАЗ-31512, що серійно випускається і має ходову частину з колесами 1, напіввідкритий зверху кузов 2 з чотирма боковими дверима, запасне колесо З, верхню металеву частину кузова 4, двостулкові двері 5, вантажну площадку 6, на якій розміщено драбину-стрім'янку 7 та тубус 8 Спереду автомобіль має сигнальну гучмомовну установку 9, оглядове дзеркало 10, пошукову фару 11, двигун 12, протитуманну фару 13 В салон автомобіля (фіг 3-5) встановлено два окремих сидіння першого ряду 14, поворотне сидіння 15 для оператора та секційний стіл стелаж 16 для розміщення в ньому обладнання На цьому столі-стелажі змонтовані пульт 17, через який вмикається електричне обладнання, рамка 18 для закріплення телевізора, кронштейн 19, кріплення 20 для противаг та ковпаків огородження 21 та фіксатор 22 бензоагрегату ложемент 23 для світильника До того ж стіл-стелаж 16 в своїй конструкці має передній каркас 24, задній каркас 25 та акумуляторне кріплення 26 Зверху автомобіля змонтована вантажна площадка б, яка виконана з можливістю розміщення та закріплення на ній великогабаритного обладнання Описана вище конструкція стола-стелажа 16, дозволяє розмістити на ньому обладнання для проведення вибухотехнічних робіт, яке складається з вибухотехнічного теле- і радіотехнічного, електротехнічного, огород жувального обладнання, технічних засобів безпеки та інвентаря (для спрощення креслень у подальшому цифрами вказані приблизні місця розміщення обладнання) Як вибухотехнічне обладнання можуть бути розміщені комплект 27 технічних засобів для знищення вибухових пристроїв (2 комплекти) комплект 28 розмінування, валіза 29 криміналіста, комплект ЗО спецодягу вибухівника Як теле- і радіотехнічне обладнання можуть бути розміщені телевізор 31, відеомагнітофон 32, відеокамера 33, радіостанція 34 Як електротехнічне обладнання можуть бути розміщені холодильник 35 автомобільний ХТЕП9,2. акумуляторна батарея 36 6 СТ60, світильник 37 ЗОВНІШНІЙ (6 шт ), штатив 38 для СВІТИЛЬНИКІВ (Зшт) Як огород жувальне обладнання можуть бути розміщені шнур 39 огородження з прапорціями (200 м, 10 шт ), набір 40 огородження з СБІТЛОВІДбивачами (50 шт ), ковпаки 41 огородження (25 шт) Як технічні засоби безпеки можуть бути розміщені бензоелектричний агрегат 42, вогнегасник 43 автомобільний, жезл 44 світловий міліцейський, автомобільна аптечка 45 Як інвентар можуть бути розміщені сокира, 513 подм, де може бути вибухівка, чи вибуховий пристрій. На місці події оперативна група експертів-вибухіаникіа за допомогою вищезгаданого обладнання визначає і класифікує характер події, організує роботи по обстеженню і документує місце под»', а також оживає першочергові заходи, щодо забезпечення безпеки населення, цілісності споруд І проводить роботи по знешкодженню вибухових пристров. Автомобіль дозволяє виконувати на високому рівні пошук, знешкодження вибухових пристроїв та проведення вибухотехнічних експертиз На жаль ці роботи з кожним роком не зменшуються і без технічної бази їх виконання неможливе. Важливими обставинами, які посилюють небезпеку застосування вибухотехнічних пристроїв, стала поява і поширення всіляких посібників по їх саморобному виробництву Вони стали досяжниюним злочинцям, психічно ненормальним особам, "експерементаторам" та іншим Практично потенційними прушником громадської безпеки, які застосовують вибухові пристрою може стати будь-яка особа. При цьому такі пристрої' можуть застосовуватись за визначеними мотивами, чи навіть при відсутмості їх Вибухові пристрої можуть бути знайдені у будь-який час і у будь-якому місці Так. тільки у 1995-1997 роках у злочинців було вилучено понад 15 тисяч вибухових пристроїв промислового виробництва, 1,2 тони вибухових речовин, понад 350 саморобних вибухових пристроїв, спеціалістами виконано майже 1600 вибухотехнічних експертиз та 1300 досліджень. Економія коштів від проведення заходів становила за розцінк; їй Міністерства юстиції близько 2 мпн гривень без врахування тисячі збережених життів Таким чином, запропонований автомобіль, який являє собою сукупність функціонально зв'язаного обладнання, що забезпечує збір, обробку, своєчасну передачу Інформації, проведення робіт по знешкодженню вибухових пристроїв та постійну готовність до вибухової' ситуації, дозволяє значно прискорити вибухотехнічні роботи, забезпечити безпеку населенню, зберегти цілісність споруд та матеріальні цінності. S Фіг. 1 513 Фіг 2 Фіг.4 Фіг. 5 513 Фіг. 6 Фіг. 7 Фіг. 8 Тираж 50 екз. Відкрите акціонерне товариство "Патент" Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (031 -22) 3-72-89 (031 -22) 2-57-03 г
