Опора лінії електропередачі

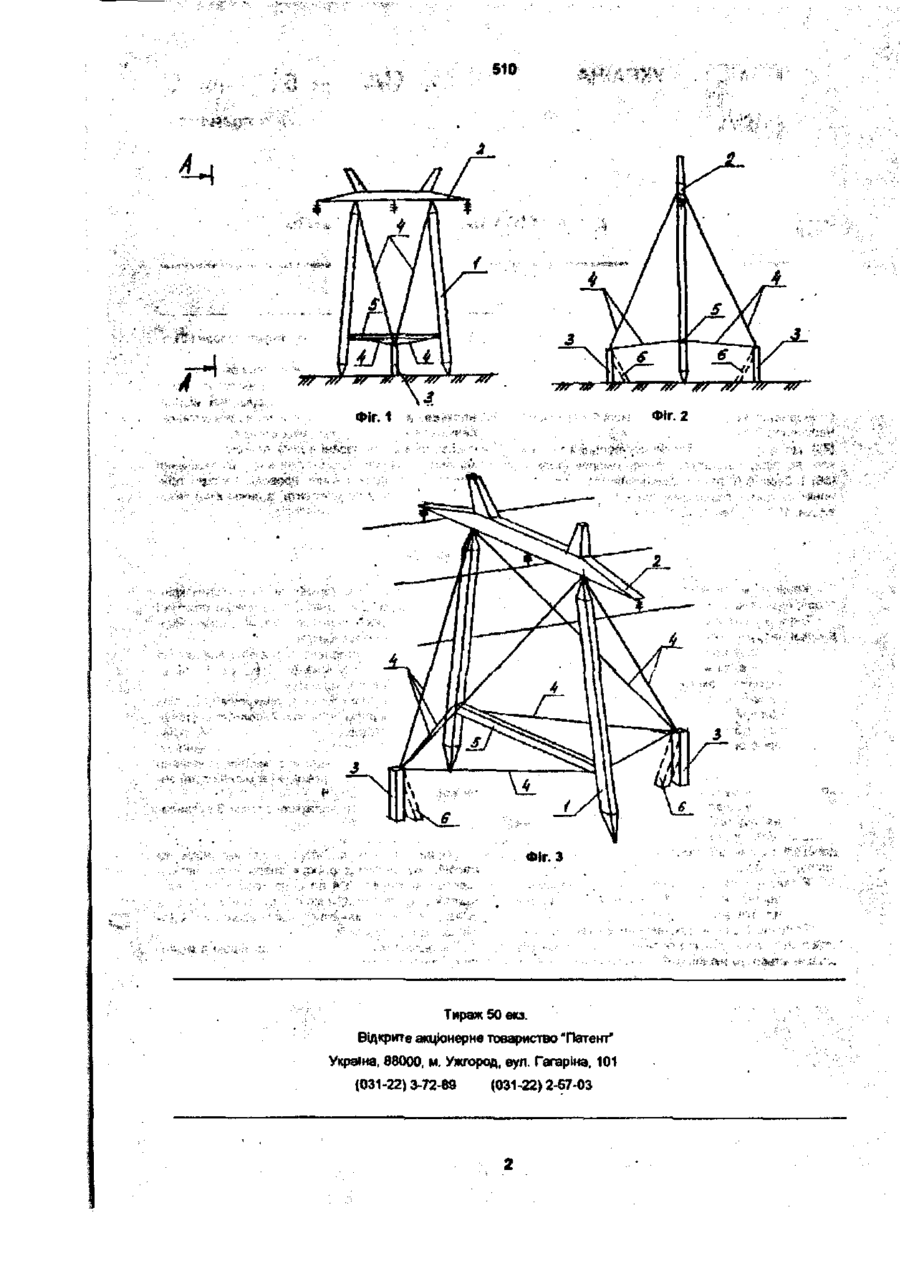

Опора лінії електропередачі, яка включає стояки, траверзу для підвішування проводів, гнучкі тросові зв'язки, прикріплені до якорів, яка відрізняється тим, що якорі виконані у вигляді встановлених вздовж лінії додаткових стояків, гнучкі тросові зв'язки розташовані в двох площинах, їх верхні КІНЦІ прикріплені до стояків в місцях з'єднання траверзи для підвішування проводів і місцях при Корисна модель відноситься до ЛІНІЙ електропередачі високої напруги Відома проміжна опора ЛІНІЙ електропередачі високої напруги, яка включає стояки, прикріплену до них траверзу для кріплення проводів та гнучкі хрестоподібні зв'язки які з'єднують стояки [1] До недоліків такої опори слід віднести малу здібність нести навантаження вздовж ЛІНІЇ (ІЗ ПЛОЩИНИ опори при обриві проводу) Найбільш близькою до запропонованої корисної моделі є опора лінії електропередачі високої напруги яка включає стояки, траверзу для кріплення проводів, гнучкі тросові зв'язки, закріплені за розташовані в грунті якорі [2] Недоліком відомої опори є велика площа відчуження п'д опору, МОЖЛИВІСТЬ пошкодження тросових зв'язків ВІД наїзду на них сільськогосподарської техніки або автомобільних засобів і, як наслідок, аваргі В задачу корисної моделі входить збільшення експлуатаційно) надійності опори та зменшення площі землі, яку вона займає Технічне рішення поставленої задачі досягається тим, що кріплення гнучких тросових зв'язків ЗДІЙСНЮЄТЬСЯ до якорів, які представляють собою стояки, додатково встановлені вздовж лінії, при цьому гнучкі зе язки розміщуються в двох площи нах з прикріпленням верхніх КІНЦІВ в місцях кріплення траверзи для ПІДВІСКИ проводів до стояків і в місцях кріплення додатково встановленого жорсткого елементу між стояками На фіг 1 представлена опора, вид вздовж осі кріплення жорсткого елемента, а нижні КІНЦІ ЗВ'ЯЗ КІВ прикріплені до стояків-якорів ЛІНІЇ, на фіг 2 - вид А-А на фіг 1, на фіг 3 - аксо нометричне зображення опори Опора включає стояки 1, прикріплену до них траверзу для ПІДВІСКИ проводів 2, додаткові стояки З, встановлені вздовж лінії електропередачі, гнучкі тросові зв'язки 4, розташовані в двох площинах, закріплені верхніми кінцями в місцях кріплення траверзи для підвіски проводів і в місцях кріплення жорсткого елементу 5 При необхідності додаткові стояки 3 встановлюють з підкосами 6 Опора працює так Навантаження на опору в нормальному та аварійному режимах роботи опори передаються тросовими зв'язками 4 на додатково встановлені вздовж лінії стояки 3, а жорстким елементом 5 та зв'язками 4 розподіляються між основними 1 і додатковими соякзми З Запропоноване конструктивне рішення підвищує надійність роботи опори та зменшує площу землі, яку вона займає 510 Фіг. 1 Фіг. 2 ?, #»* Фіг. З ••4 :••••• -^ ч •• :. Тираж 50 екэ. Відкрите акціонерне товариство "Патент* Україна, 88000, м. Ужгород, еул Гагаріна, 101 (031-22) 3-72-89 (031-22) 2-57-03
