Пристрій для кріплення засобів підмощування до нерухомих об’єктів

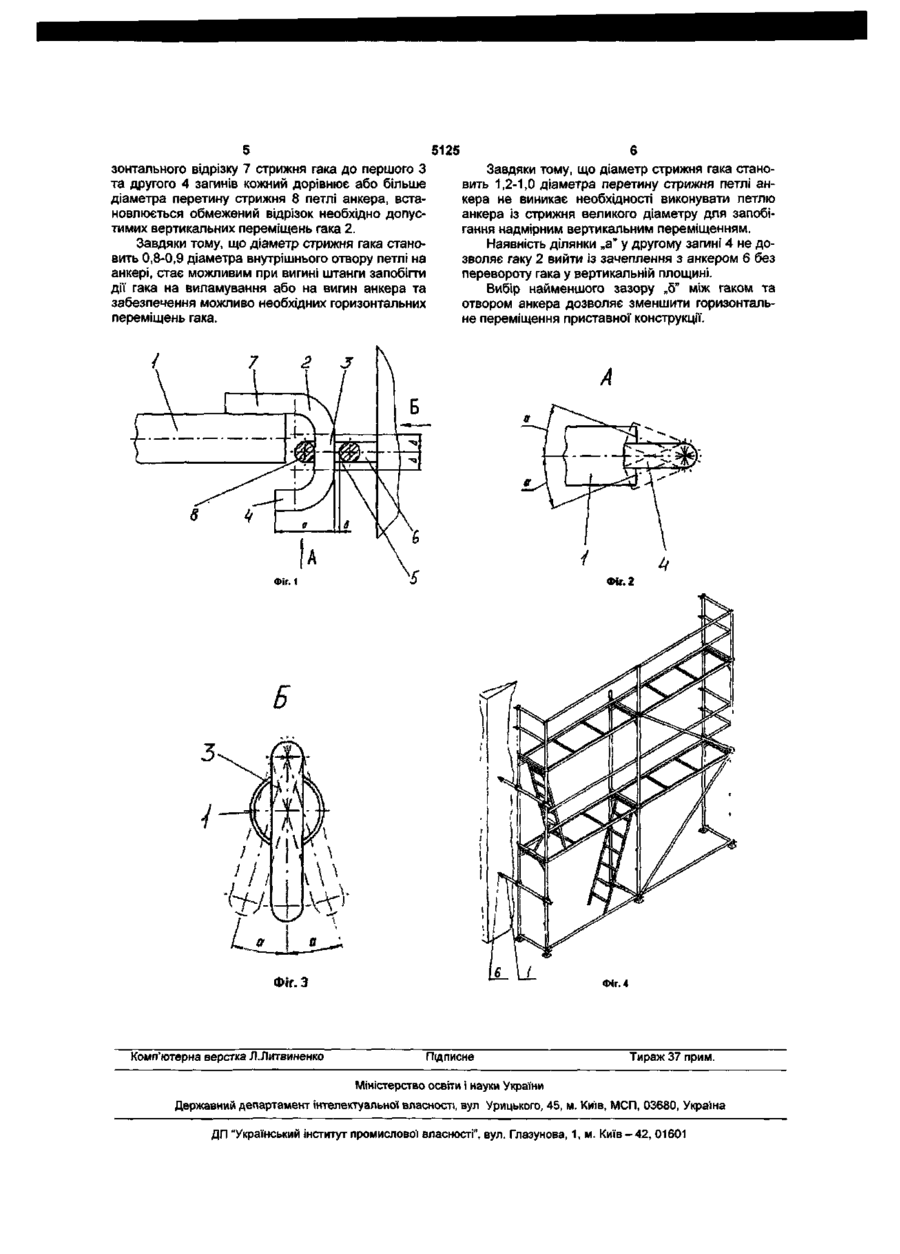

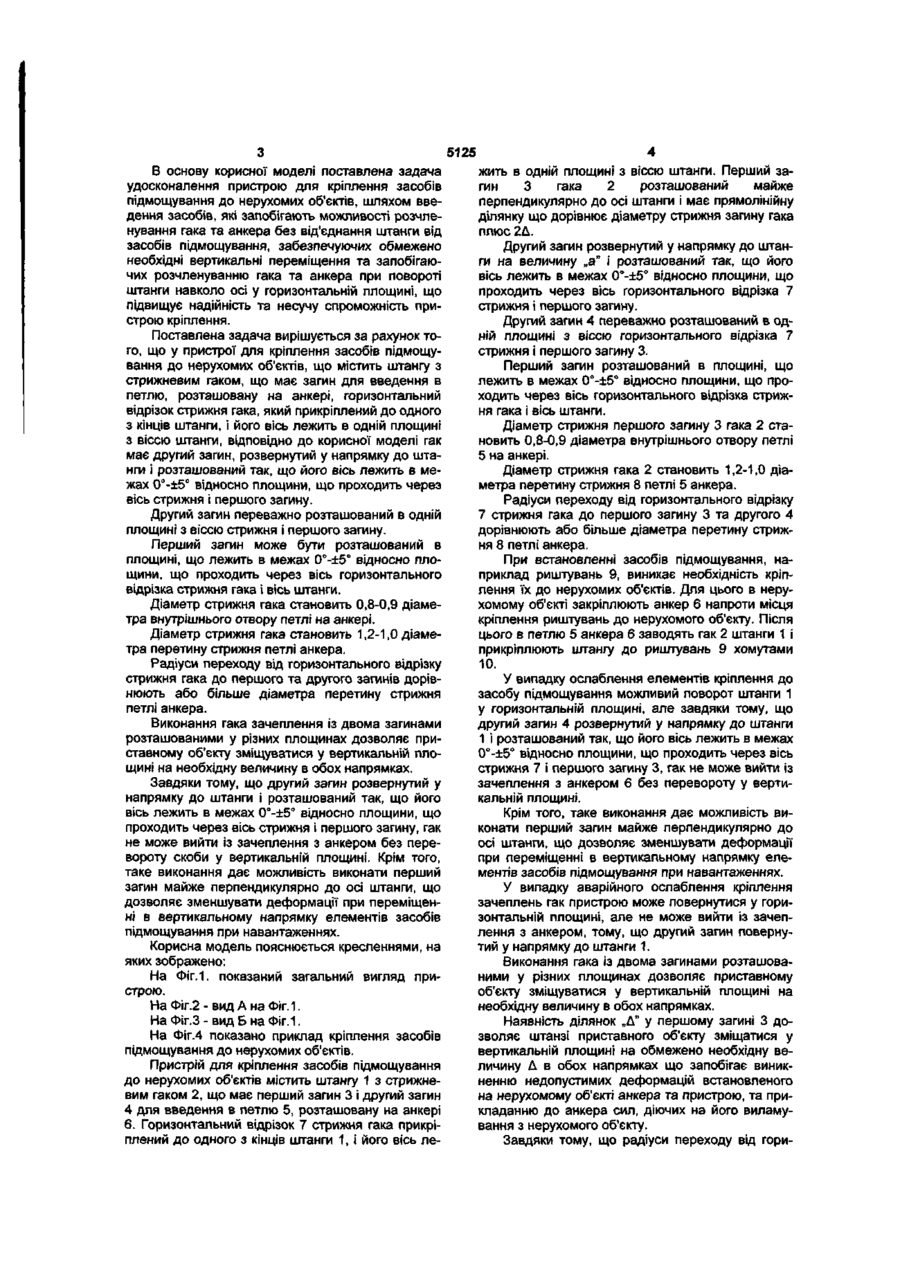

1 Пристрій для кріплення засобів підмощування до нерухомих об'єктів, що містить штангу з стрижневим гаком, який має загин для введення в петлю, розташовану на анкері, горизонтальний відрізок стрижня гака, що прикріплений до одного з КІНЦІВ штанги і вісь якого розташована в одній площині з віссю штанги, який відрізняється тим, що гак має другий загин, розвернутий у напрямку до штанги і розташований так, що його вісь лежить в межах 0°-±5° відносно площини, що проходить через вісь стрижня і першого загину 2 Пристрій за п 1, який відрізняється тим, що другий загин розташований в одній площині з віссю стрижня і першого загину 3 Пристрій за п 1, який відрізняється тим, що перший загин розташований в площині, що лежить в межах 0°-±5° відносно площини, що проходить через вісь горизонтального відрізка стрижня гака і вісь штанги 4 Пристрій за пп 1, 2, який відрізняється тим, що діаметр стрижня гака становить 0,8-0,9 діаметра внутрішнього отвору петлі на анкері 5 Пристрій за пп 1-4, який відрізняється тим, що діаметр стрижня гака становить 1,2-1,0 діаметра перерізу стрижня петлі анкера 6 Пристрій за пп 1-5, який відрізняється тим, що радіуси переходу від горизонтального відрізка стрижня гака до першого та другого загинів дорівнюють або більше діаметра перерізу стрижня петлі анкера Корисна модель відноситься до засобів кріплення та може використовуватись для кріплення засобів підмощування до нерухомих об'єктів Відомий пристрій для кріплення засобів підмощування до нерухомих об'єктів, що містить штангу з стрижневим гаком, що має загин для введення в петлю, розташовану на анкері, горизонтальний відрізок стрижня гака, який прикріплений до одного з КІНЦІВ штанги, і його вісь лежить в одній площині з віссю штанги (Проспект фірми Плеттак Комбинированные леса, стор 18 Копія долучається) Відомий пристрій дозволяє здійснювати кріплення засобів підмощування до фасадів (стін) будівель та споруд, однак має ряд недоліків В процесі експлуатації в результаті зміни величини та місця прикладання корисних навантажень засоби підмощування отримують деформації у вигляді переміщень у вертикальній площині Зазначений пристрій не дає штанзі, яку закріплюють на засобах підмощування, а значить і гаку, можливості обмежено необхідних вертикальних переміщень в вертикальній площині в процесі зміни експлуатаційних навантажень на засоби підмощування Відсутність можливості обмежено необхідних вертикальних переміщень гака може призвести до виникнення недопустимих деформацій встановленого на нерухомому об'єкті анкера та пристрою, та прикладанню до анкера сил, діючих на його виламування Після декількох циклів монтажу-демонтажу пристрій для кріплення засобів підмощування до нерухомих об'єктів стає непридатним до роботи Наслідком вищезгаданого є зменшення несучої спроможності та надійності вузлів кріплення У випадку ослаблення елементів кріплення до засобу підмощування можливий поворот штанги у горизонтальній площині та, як наслідок, розчленування гака та анкера Це свідчить про низьку надійність конструкції В результаті дії вітрових або інших навантажень у горизонтальному напрямку засоби підмощування отримують горизонтальні переміщення, відсутність обмежень яких веде до зниження СТІЙКОСТІ конструкцій У випадку аварійного ослаблення кріплення зачеплень гак пристрою може повернутися у горизонтальній площині та вийти із зачеплення з анкером, що є неприпустимим ю CM ю 5125 В основу корисної моделі поставлена задача удосконалення пристрою для кріплення засобів підмощування до нерухомих об'єктів, шляхом введення засобів, які запобігають можливості розчленування гака та анкера без від'єднання штанги від засобів підмощування, забезпечуючих обмежено необхідні вертикальні переміщення та запобігаючих розчленуванню гака та анкера при повороті штанги навколо осі у горизонтальній площині, що підвищує надійність та несучу спроможність пристрою кріплення. Поставлена задача вирішується за рахунок того, що у пристрої для кріплення засобів підмощування до нерухомих об'єктів, що містить штангу з стрижневим гаком, що має загин для введення в петлю, розташовану на анкері, горизонтальний відрізок стрижня гака, який прикріплений до одного з кінців штанги, і його вісь лежить в одній площині 3 віссю штанги, відповідно до корисної моделі гак має другий загин, розвернутий у напрямку до штанги і розташований так, що його вісь лежить в межах 0°-±5° відносно площини, що проходить через вісь стрижня і першого загину. Другий загин переважно розташований в одній площині з віссю стрижня і першого загину. Перший загин може бути розташований в площині, що лежить в межах 0°-±5° відносно площини, що проходить через вісь горизонтального відрізка стрижня гака і вісь штанги. Діаметр стрижня гака становить 0,8-0,9 діаметра внутрішнього отвору петлі на анкері. Діаметр стрижня гака становить 1,2-1,0 діаметра перетину стрижня петлі анкера. Радіуси переходу від горизонтального відрізку стрижня гака до першого та другого загинів дорівнюють або більше діаметра перетину стрижня петлі анкера. Виконання гака зачеплення із двома загинами розташованими у різних площинах дозволяє приставному об'єкту зміщуватися у вертикальній площині на необхідну величину в обох напрямках. Завдяки тому, що другий загин розвернутий у напрямку до штанги і розташований так, що його вісь лежить в межах 0°-±5° відносно площини, що проходить через вісь стрижня і першого загину, гак не може вийти із зачеплення з анкером без перевороту скоби у вертикальній площині. Крім того, таке виконання дає можливість виконати перший загин майже перпендикулярно до осі штанги, що дозволяє зменшувати деформації при переміщенні в вертикальному напрямку елементів засобів підмощування при навантаженнях. Корисна модель пояснюється кресленнями, на яких зображено: На Фіг. 1. показаний загальний вигляд пристрою. На Фіг.2 - вид А на Фіг. 1. На Фіг.З - вид Б на Фіг.1. На Фіг.4 показано приклад кріплення засобів підмощування до нерухомих об'єктів. Пристрій для кріплення засобів підмощування до нерухомих об'єктів містить штангу 1 з стрижневим гаком 2, що має перший загин 3 і другий загин 4 для введення в петлю 5, розташовану на анкері 6. Горизонтальний відрізок 7 стрижня гака прикріплений до одного з кінців штанги 1, і його вісь ле жить в одній площині з віссю штанги. Перший загин 3 гака 2 розташований майже перпендикулярно до осі штанги і має прямолінійну ділянку що дорівнює діаметру стрижня загину гака плюс 2Д. Другий загин розвернутий у напрямку до штанги на величину „а" і розташований так, що його вісь лежить в межах 0°-±5° відносно площини, що проходить через вісь горизонтального відрізка 7 стрижня і першого загину. Другий загин 4 переважно розташований в одній площині з віссю горизонтального відрізка 7 стрижня і першого загину 3. Перший загин розташований в площині, що лежить в межах 0°-±5° відносно площини, що проходить через вісь горизонтального відрізка стрижня гака і вісь штанги. Діаметр стрижня першого загину 3 гака 2 становить 0,8-0,9 діаметра внутрішнього отвору петлі 5 на анкері. Діаметр стрижня гака 2 становить 1,2-1,0 діаметра перетину стрижня 8 петлі 5 анкера. Радіуси переходу від горизонтального відрізку 7 стрижня гака до першого загину 3 та другого 4 дорівнюють або більше діаметра перетину стрижня 8 петлі анкера. При встановленні засобів підмощування, наприклад риштувань 9, виникає необхідність кріплення їх до нерухомих об'єктів. Для цього в нерухомому об'єкті закріплюють анкер 6 напроти місця кріплення риштувань до нерухомого об'єкту. Після цього в петлю 5 анкера 6 заводять гак 2 штанги 1 і прикріплюють штангу до риштувань 9 хомутами 10. У випадку ослаблення елементів кріплення до засобу підмощування можливий поворот штанги 1 у горизонтальній площині, але завдяки тому, що другий загин 4 розвернутий у напрямку до штанги 1 і розташований так, що його вісь лежить в межах 0°-±5° відносно площини, що проходить через вісь стрижня 7 і першого загину 3, гак не може вийти із зачеплення з анкером 6 без перевороту у вертикальній площині. Крім того, таке виконання дає можливість виконати перший загин майже перпендикулярно до осі штанги, що дозволяє зменшувати деформації при переміщенні в вертикальному напрямку елементів засобів підмощування при навантаженнях. У випадку аварійного ослаблення кріплення зачеплень гак пристрою може повернутися у горизонтальній площині, але не може вийти із зачеплення з анкером, тому, що другий загин повернутий у напрямку до штанги 1. Виконання гака із двома загинами розташованими у різних площинах дозволяє приставному об'єкту зміщуватися у вертикальній площині на необхідну величину в обох напрямках. Наявність ділянок „А" у першому загині 3 дозволяє штанзі приставного об'єкту зміщатися у вертикальній площині на обмежено необхідну величину А в обох напрямках що запобігає виникненню недопустимих деформацій встановленого на нерухомому об'єкті анкера та пристрою, та прикладанню до анкера сил, діючих на його виламування з нерухомого об'єкту. Завдяки тому, що радіуси переходу від гори 5125 зонтального відрізку 7 стрижня гака до першого З та другого 4 загинів кожний дорівнює або більше діаметра перетину стрижня 8 петлі анкера, встановлюється обмежений відрізок необхідно допустимих вертикальних переміщень гака 2. Завдяки тому, що діаметр стрижня гака становить 0,8-0,9 діаметра внутрішнього отвору петлі на анкері, стає можливим при вигині штанги запобігти дії гака на виламування або на вигин анкера та забезпечення можливо необхідних горизонтальних переміщень гака. Завдяки тому, що діаметр стрижня гака становить 1,2-1,0 діаметра перетину стрижня петлі анкера не виникає необхідності виконувати петлю анкера із стрижня великого діаметру для запобігання надмірним вертикальним переміщенням. Наявність ділянки „а" у другому загині 4 не дозволяє гаку 2 вийти із зачеплення з анкером б без перевороту гака у вертикальній площині. Вибір найменшого зазору „5" між гаком та отвором анкера дозволяє зменшити горизонтальне переміщення приставної конструкції. Фіг. 1 Б ґш\ Фіг. З Комп'ютерна верстка Л.Литвиненко Фіг. 4 Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
